Лексус 300. Проверка исправности функционирования некоторых вспомогательных систем



Лексус 300. Проверка исправности функционирования некоторых вспомогательных систем

Проверка исправности функционирования некоторых вспомогательных систем

Ниже приводится описание проверок исправности функционирования некоторых вспомогательных систем посредством измерения напряжения на контактах их модулей управления при различных условиях. Описание проверки посредством считывания кодов неисправностей приведено в Главе Системы электрооборудования двигателя.

Система дополнительной безопасности (SRS)

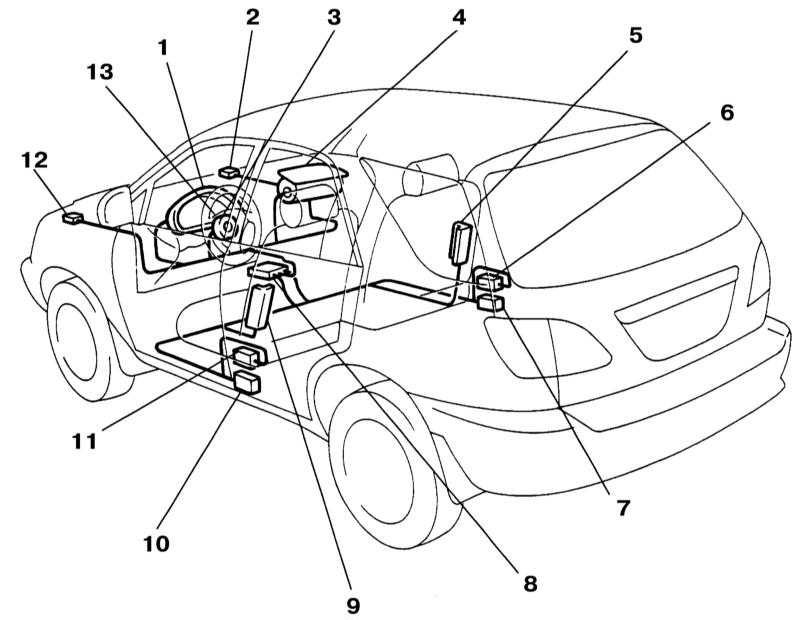

Компоненты системы SRS

13.8 Проверка исправности функционирования некоторых вспомогательных систем Лексус RX300

1 — К/Л в комбинации приборов
2 — Датчик передней правой подушки безопасности
3 — Спиральная пружина
4 — Сборка правой передней подушки безопасности
5 — Сборка правой боковой подушки безопасности
6 — Сборка датчика правой боковой подушки безопасности
7 — Аварийный натяжитель правого ремня безопасности

8 — Центральная сборка датчиков SRS
9 — Сборка левой боковой подушки безопасности
10 — Аварийный натяжитель левого ремня безопасности
11 — Сборка датчика левой боковой подушки безопасности
12 — Датчик передней левой подушки безопасности
13 — Накладка рулевого колеса с передней левой подушкой безопасности

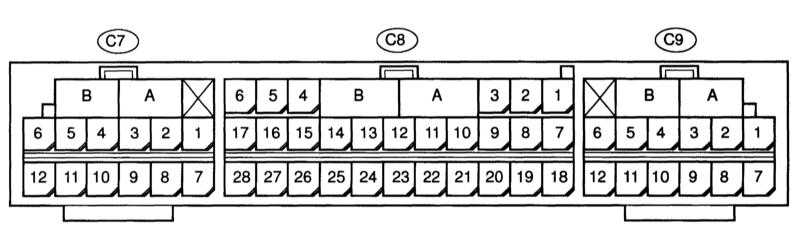

Контакты ECU SRS

13.8 Проверка исправности функционирования некоторых вспомогательных систем Лексус RX300

Символ

Назначение контакта

A

Механизм проверки электрического соединения

B

C8-3

LA

К/Л SRS

C8-5

IG2

Подача питания

C8-6

IG1

C8-9

+SR

Передний правый датчик

C8-10

P+

Пиропатрон (со стороны переднего пассажира)

C8-11

P-

C8-12

SIL

Диагностика

C8-13

D-

Пиропатрон (со стороны водителя)

C8-14

D+

C8-15

+SL

Передний левый датчик

C8-19

Tc

Диагностика

C8-20

-SR

Передний правый датчик

C8-23

GSW2

ECM

C8-26

-SL

Передний левый датчик

C8-27

E1

Заземление

C8-28

E2

C7-1

PL-

Пиропатрон левого аварийного натяжителя ремня безопасности

C7-2

PL+

C7-5

SFL-

Левый боковой пиропатрон

C7-6

SFL+

C7-7

VUPL

Датчик левой боковой подушки безопасности

C7-9

SSL+

C7-10

FSL

C7-12

ESL

C9-1

SFR+

Правый боковой пиропатрон

C9-2

SFR-

C9-5

PR+

Пиропатрон правого аварийного натяжителя ремня безопасности

C9-6

PR-

C9-7

ESR

Датчик правой боковой подушки безопасности

C9-8

RBE+

Д/В пряжки ремня

C9-9

FSR

Датчик правой боковой подушки безопасности

C9-10

SSR+

C9-12

VUPR

Э/привод сидений

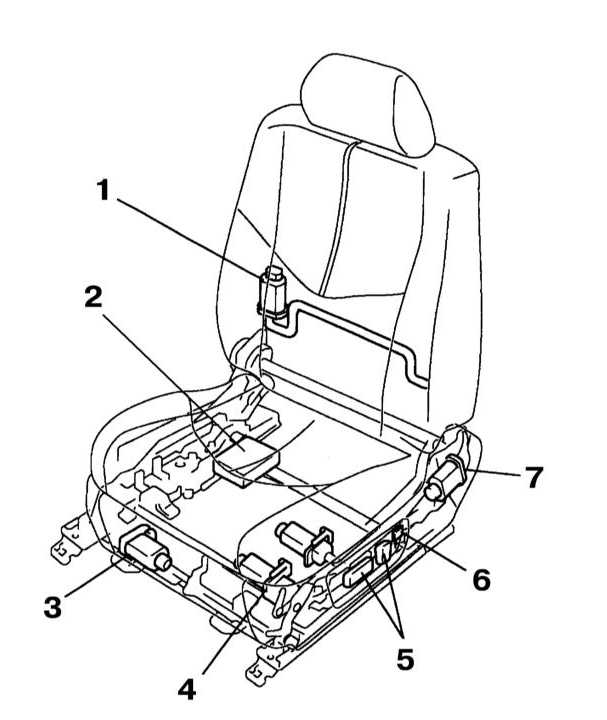

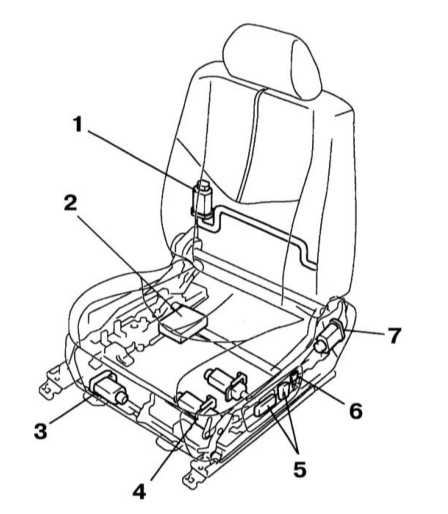

Компоненты э/привода переднего сиденья

13.8 Проверка исправности функционирования некоторых вспомогательных систем Лексус RX300

1 — Э/мотор поясничной опоры
2 — ECU э/привода сидений
3 — Э/мотор перемещения сиденья
4 — Э/мотор регулировки высоты передней части подушки

5 — Переключатели управления
э/приводом сиденья
6 — Регулятор положения поясничной опоры
7 — Э/мотор регулировки наклона спинки

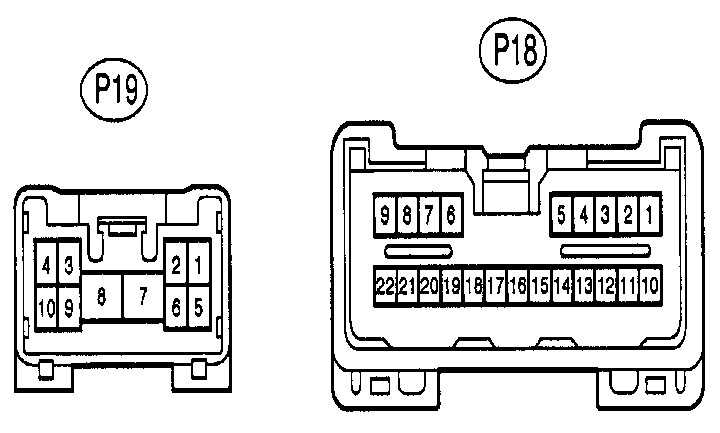

Контакты ECU э/привода сидений

13.8 Проверка исправности функционирования некоторых вспомогательных систем Лексус RX300

Контакты

Цвет проводов

Условия проверки

Напряжение, В

SSFV <—> SGND (P18-3 <—> P18-13)

LG-R <—> BR

Изменение высоты передней части подушки

0 ÷ 8

SSRL <—> SGND (P18-4 <—> P18-13)

G-B <—> BR

Изменение высоты задней части подушки

0 ÷ 8

SSRR <—> SGND (P18-5 <—> P18-13)

V-W <—> BR

Изменение наклона спинки

0 ÷ 8

PVCC <—> SGND (P18-6 <—> P18-13)

V <—> BR

Изменение положения сиденья

8

FDWN <—> кузов (P18-7 <—> кузов)

L -R

Сиденье опушено при помощи регулятора высоты передней части подушки

Ниже 1

Прочие

10 ÷ 14

IG <—> кузов (P18-8 <—> кузов)

B-R

Зажигание включено

10 ÷ 14

SYSB <—> GND (P18-9 <—> P19-7)

R <—> W-B

Всегда

10 ÷ 14

MPX1 <—> кузов (P18-10 <—> кузов)

W

Сигналы в цепи связи

0 ÷ 12

Прочие

Сопротивление около 2.5 кОм

SGND <—> кузов (P18-13 <—> кузов)

BR

Всегда

Ниже 1

SSRS <—> SGND (P18-14 <—> P18-13)

LG <—> BR

Сдвигание сиденья

0 ÷ 8

SLDF <—> кузов (P18-15 <—> кузов )

L

Сиденье сдвинуто вперёд при помощи регулятора положения сиденья

Ниже 1

Прочие

10 ÷ 14

SLDR <—> кузов (P18-16 <—> кузов)

L -B

Сиденье сдвинуто назад при помощи регулятора положения сиденья

Ниже 1

Прочие

10 ÷ 14

LUP <—> кузов (P18-17 <—> кузов)

L - W

Сиденье поднято при помощи регулятора подъёма задней части подушки

Ниже 1

Прочие

10 ÷ 14

LDWN <—> кузов (P18-18 <—> кузов)

L- O

Сиденье опущено при помощи регулятора подъёма задней части подушки

Ниже 1

Прочие

10 ÷ 14

FUP <—> кузов (P18-19 <—> кузов)

L-Y

Сиденье поднято при помощи регулятора подъёма передней части подушки

Ниже 1

Прочие

10 ÷ 14

RCLF <—> кузов (P18-21 <—> кузов)

Y -R

Сиденье сдвинуто вперёд при помощи регулятора наклона спинки

Ниже 1

Прочие

10 ÷ 14

RCLR <—> кузов (P18-22 <—> кузов)

Y - В

Сиденье сдвинуто назад при помощи регулятора наклона спинки

Ниже 1

Прочие

10 ÷ 14

RCL- <—> GND (P19-1 <—> Р19-7)

Y-B <—> W-B

Сиденье сдвинуто назад при помощи регулятора наклона спинки

10 ÷ 14

Прочие

Ниже 1

RCL+ <—> GND (P19-2 <—> P19-7)

Y-R <—> W-B

Сиденье сдвинуто вперёд при помощи регулятора наклона спинки

10 ÷ 14

Прочие

Ниже 1

SLD- <—> GND (P19-3 <—> P19-7)

L-B <—> W-B

Сиденье сдвинуто назад при помощи регулятора положения сиденья

10 ÷ 14

Прочие

Ниже 1

SLD+ <—> GND (P19-4 <—> P19-7)

L <—> W-B

Сиденье сдвинуто вперёд при помощи регулятора положения сиденья

10 ÷ 14

Прочие

Ниже 1

LFT- <—> GND (P19-5 <—> P19-7)

Y <—> W-B

Сиденье опущено при помощи регулятора высоты задней части подушки

10 ÷ 14

Прочие

Ниже 1

LFT+ <—> GND (P19-6 <—> P19-7)

Y-G <—> W-B

Сиденье поднято при помощи регулятора высоты задней части подушки

10 ÷ 14

Прочие

Ниже 1

GND <—> кузов (P19-7 <—> кузов)

W-B

Всегда

Ниже 1

+B <—> кузов (P19-8 <—> кузов)

L -O

Всегда

10 ÷ 14

FRV- <—> GND (P19-9 <—> P19-7)

L-R <—> W-B

Сиденье опущено при помощи регулятора высоты передней части подушки

10 ÷ 14

Прочие

Ниже 1

FRV+ <—> GND (P19-10 <—> P19-7)

L-Y <—> W-B

Сиденье поднято при помощи регулятора высоты передней части подушки

10 ÷ 14

Прочие

Ниже 1

Темпостат

Местоположение ECU темпостата указано на иллюстрации Расположение точек заземления (BI, BJ, BK, BL, BN и BM) и модулей управления.

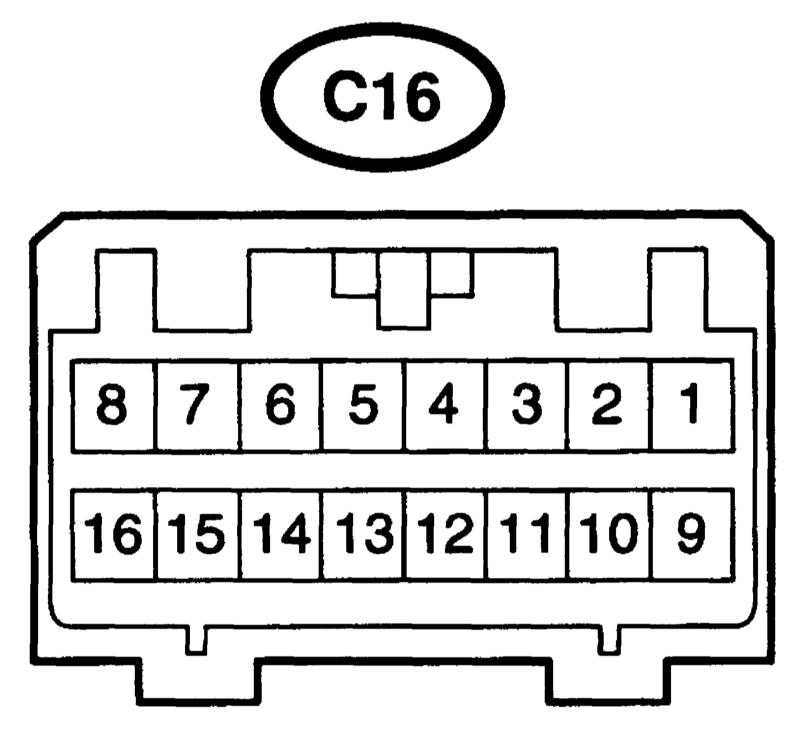

Контакты ECU темпостата

13.8 Проверка исправности функционирования некоторых вспомогательных систем Лексус RX300

Контакты

Цвет проводов

Условия проверки

Напряжение, В

STP <—> GND (С16-3 <—> С16-16)

G-W <—> BR

Нажата педаль тормоза

10 ÷ 16

Педаль тормоза отпущена

Ниже 1

D <—> GND (C16-4 <—> C16-16)

G-B <—> BR

Выбран режим АТ, кроме "D"

Ниже 1

Выбран режим "D" АТ

10 ÷ 16

PI <—> GND (C16-5 <—> С16-16)

W-G <—> BR

Зажигание включено, темпостат активирован

Ниже 1.2

Зажигание включено, темпостат не активирован

10 ÷ 16

ТС <—> GND (C16-10 <—> C16-16)

P-B <—> BR

Зажигание включено

10 ÷ 16

Зажигание включено, перемкнуты контакты Tc и E 1 DLC

Ниже 1

ЕСТ <—> GND (С16-6 <—> С16-16)

R-Y <—> BR

Выбрана 3-я передача, автомобиль движется

10-16 V

Выбрана передача O / D , автомобиль движется

Ниже 1

MC <—> GND (С16-7 <—> С16-16)

L-R <—> BR

При движении с темпостатом выключатель "COAST" удерживается нажатым

9 ÷ 15

При движении с темпостатом выключатель "ACC" удерживается нажатым

Ниже 1

L <—> GND (С16-8 <—> С16-16)

L-R <—> BR

При движении с темпостатом

9 ÷ 15

L-Y <—> BR

При движении без темпостата

Ниже 1

В <—> GND (С16-2 <—> С16-16)

B-R <—> BR

Зажигание включено

10 ÷ 16

CCS <—> GND (C16-11 <—> C16-16)

L <—> BR

Зажигание включено

10 ÷ 16

Зажигание включено, удерживается выключатель "CANCEL"

6.0 ÷ 11.0

Зажигание включено, удерживается выключатель "SET / COAST"

4.0 ÷ 7.9

Зажигание включено, удерживается выключатель "RES/ACC"

2.0 ÷ 4.6

Зажигание включено, удерживается главный выключатель темпостата

Ниже 0.5

SPD <—> GND (C16-12 <—> C16-16)

V-W <—> BR

Двигатель запущен, автомобиль неподвижен

Ниже 1.5 или 4.7 ÷ 16

При движении (генерация импульсов)

3 ÷ 7

IDL <—> GND (C16-13 <—> C1&-16)

B-Y <—> BR

Зажигание включено, дроссельная заслонка полностью открыта

10 ÷ 16

Зажигание включено, дроссельная заслонка полностью закрыта

Ниже 1.5

OD <—> GND (C16-14 <—> C16-16)

Y-G <—> BR

При движении с темпостатом нажат выключатель "O / D"

Генерация импульсов

При движении с темпостатом выключатель "O / D" отпущен (выбрана 3-я передача)

Ниже 1

MO <—> GND (C16-15 <—> C16-16)

L-B <—> BR

При движении с темпостатом нажат выключатель "ACC"

9 ÷ 15

При движении с темпостатом нажат выключатель "COAST"

Ниже 1

GND <—> кузов ( C 16-16 <—> кузов)

BR <—> кузов

Постоянно

Ниже 1

Э/привод люка крыши

Местоположение ECU темпостата указано на иллюстрации Расположение точек заземления (BI, BJ, BK, BL, BN и BM) и модулей управления.

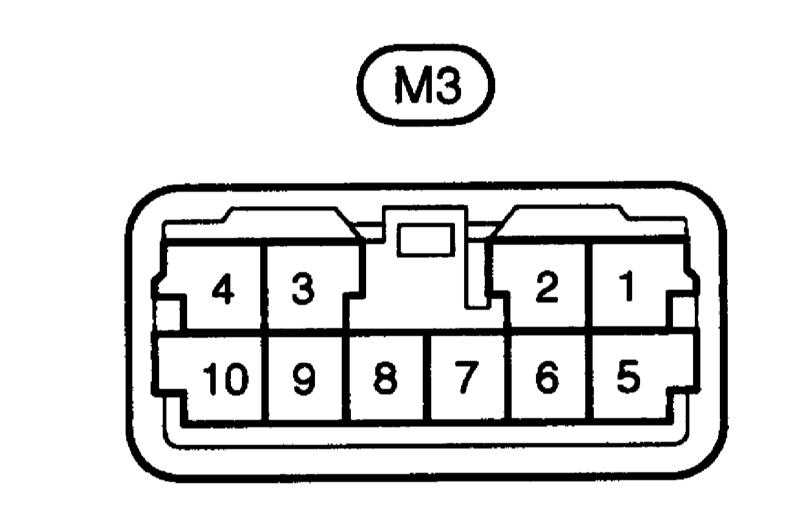

Контакты ECU люка крыши

13.8 Проверка исправности функционирования некоторых вспомогательных систем Лексус RX300

Контакты

Цвет проводов

Условия проверки

Напряжение, В

В <—> Е (М3-5 <—> М3-7)

L- O <—> W-B

Всегда

10 ÷ 14

Е <—> кузов ( М 3-7 <—> кузов )

W-B <—> кузов

Всегда

10 ÷ 14

IG <—> E (М3-8 <—> М3-7)

B-R <—> W-B

Зажигание включено

10 ÷ 14

Ключ зажигания в положении "OFF" или "ACC"

Ниже 1

OPN <—> E (М3-9 <—> М3-7)

P <—> WB

Выключатель люка в положении "OPEN"

10 ÷ 14

Прочие

Ниже 1

CLS <—> E (М3-10 <—> М3-7)

G-Y <—> W-B

Выключатель люка в положении "CLOSE"

10 ÷ 14

Прочие

Ниже 1

Освещение

Местоположение ECU кузова указано на иллюстрации Расположение компонентов электрооборудования и точек заземления (IE, IF, IG, IH) в салоне.

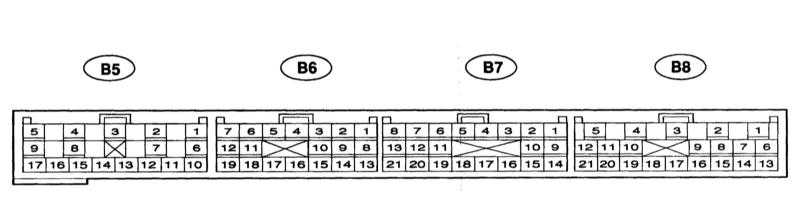

Контакты ECU кузова

13.8 Проверка исправности функционирования некоторых вспомогательных систем Лексус RX300

Контакты

Цвет проводов

Условия проверки

Напряж., В

GND 2 <—> Кузов ( B 8-2 <—> кузов)

W-B

Постоянно

Ниже 1

BSUB <—> GND 1,2 ( B 8- <—> B 5-9, B 8-2)

L-B <—> W-B

Постоянно

10 ÷ 14

IG <—> GND1,2

(B8-5 <—> B5-9, B8-2)

R-L <—> W-B

Ключ зажигания в положении "ACC" или "OFF"

Ниже 1

Зажигание включено

10 ÷ 14

FFGO <—> GND1,2

(B8-6 <—> B5-9, B8-2)

BR-W <—> W-B

Противотуманные фары выключены

10 ÷ 14

Противотуманные фары включены

Ниже 1

TRLY <—> GND 1,2

(B8-7 <—> B5-9, B8-2)

G-W <—> W-B

Зажигание включено, выключатель наружного освещения в положении "OFF"

10 ÷ 14

Зажигание включено, выключатель наружного освещения в положении "TAIL"

Ниже 1

HAZ <—> GND1,2

(B8-11 <—> B5-9, B8-2)

LG-B <—> W-B

Аварийная сигнализация выключена

10 ÷ 14

Аварийная сигнализация включена

Ниже 1

SNOW <—> GND 1,2

( B 8-15 <—> B 5-9, B 8-2)

Y-B <—> W-B

Выбран нежим "SNOW"

Ниже 1

Зажигание включено выбран режим, кроме "SNOW"

10 ÷ 14

IND <—> GND1,2

(B8-16 <—> B5-9, B8-2)

L <—> W-B

Индикатор противоугонной сигнализации загорается

3 ÷ 6

Индикатор противоугонной сигнализации не загорается

Ниже 1

DFG <—> GND1,2

(B8-17 <—> B5-9, B8-2)

GR-R <—> W-B

Задние туманные фонари выключены

10 ÷ 14

Задние туманные фонари включены

Ниже 1

ACC <—> GND1,2

(B8-18 <—> B5-9, B8-2)

GR <—> W-B

Ключ зажигания в положении "OFF"

Ниже 1

Ключ зажигания в положении "ACC"

10 ÷ 14

BZR2 <—> BZR (B7-2 <—> B7-3)

GR <—> LG

Звучит зуммер дистанционного отпирания замков

10 ÷ 14

Зуммер дистанционного отпирания замков не звучит

Ниже 1

BCTY <—> GND 1,2

(B7-5 <—> B5-9, B8-2)

W-R <—> W-B

Освещение багажного отделения выключено (дверь закрыта)

10 ÷ 14

Освещение багажного отделения включено (дверь открыта)

Ниже 1

HCTY <—> GND 1,2

(B7-6 <—> B5-9, B8-2)

R-W <—> W-B

Освещение двигательного отсека выключено (капот закрыт)

10 ÷ 14

Освещение двигательного отсека включено (капот открыт)

Ниже 1

DBKL <—> GND 1,2

(B7-7 <—> B5-9, B8-2)

G-W <—> W-B

Ремень безопасности водителя пристёгнут

10 ÷ 14

Ремень безопасности водителя не пристёгнут

Ниже 1

KSW <—> GND1,2

(B7-8 <—> B5-9, B8-2)

L <—> W-B

Ключ зажигания установлен в замок

Ниже 1

Ключ зажигания не установлен в замок

10 ÷ 14

HR <—> GND1,2

(B7-9 <—> B5-9, BS-2)

L-O <—> W-B

Зажигание включено, вентилятор отопителя выключен

10 ÷ 14

Зажигание включено, вентилятор отопителя включен

Ниже 1

ILE <—> GND1,2 (B7-10 <—> B5-9, B8-2)

R-Y <—> W-B

Каждая дверь открыта

Ниже 1

Все двери закрыты

10 ÷ 14

RWLS <—> GND1,2

(B7-12 <—> B5-9, B8-2)

R-L <—> W-B

Зажигание включено, очиститель заднего стекла в положении "OFF", "WASH 1" или "INT"

10 ÷ 14

Зажигание включено, очиститель заднего стекла в положении "ON" или "WASH2"

Ниже 1

RWW <—> GND1,2

(B7-13 <—> B5-9, B8-2)

L-Y <—> W-B

Зажигание включено, очиститель заднего стекла в положении "OFF", "ON" или "INT"

10 ÷ 14

Зажигание включено, очиститель заднего стекла в положении "WASH 1" или "2"

Ниже 1

STP1 <—> GND1,2

(B7-18 <—> B5-9, B8-2)

G -O <—> W-В

Д/В стоп-сигналов выключен

Ниже 1

Д/В стоп-сигналов включён

10 ÷ 14

PKB <—> GND1,2

(B7-19 <—> B5-9, B8-2)

R-В <—> W-B

Зажигание включено, выключатель стояночного тормоза выключен

10 ÷ 14

Зажигание включено, выключатель стояночного тормоза включен

Ниже 1

Контакты

Цвет проводов

Условия проверки

Напряж., В

HF <—> GND1,2

(B7-20 <—> B5-9, B8-2)

R <—> W-B

Переключатель режимов фар в положении "LOW" или "HI"

10 ÷ 14

Переключатель режимов фар в положении "FLASH"

Ниже 1

RWC1 <—> GND1,2

(B7-21 <—> В5-9, B8-2)

R <—> W-B

Зажигание включено, очиститель заднего стекла не в положении "ITN"

10 ÷ 14

Зажигание включено, очиститель заднего стекла в положении "ITN"

Ниже 1

A <—> GND1,2

(B&-4 <—> B5-9, B8-2)

P <—> W-В

Выключатель управления освещением не в режиме "AUTO"

10 ÷ 14

Выключатель управления освещением в режиме "AUTO"

Ниже 1

HU <—> GND1,2

(B6-5 <—> В5-9, B8-2)

R-W <—> W-B

Переключатель режимов фар в положении "LOW"

10 ÷ 14

Переключатель режимов фар в положении "HI" или "FLASH"

Ниже 1

FFOG <—> GND 1,2

(B6-7 <—> B5-9, B8-2)

G-Y <—> W-B

Переключатель режимов фар в положении "LOW", противотуманные фары выключены

10 ÷ 14

Переключатель режимов фар в положении "LOW", противотуманные фары включены

Ниже 1

HORN <—> GND 1,2

( B 6-10 <—> B 5-9, B 8-2)

W-R <—> W-B

Клаксон выключён

10 ÷ 14
