Лексус 300. Снятие и установка насоса ГУР и его приводного ремня

Снятие и установка насоса ГУР и его приводного ремня

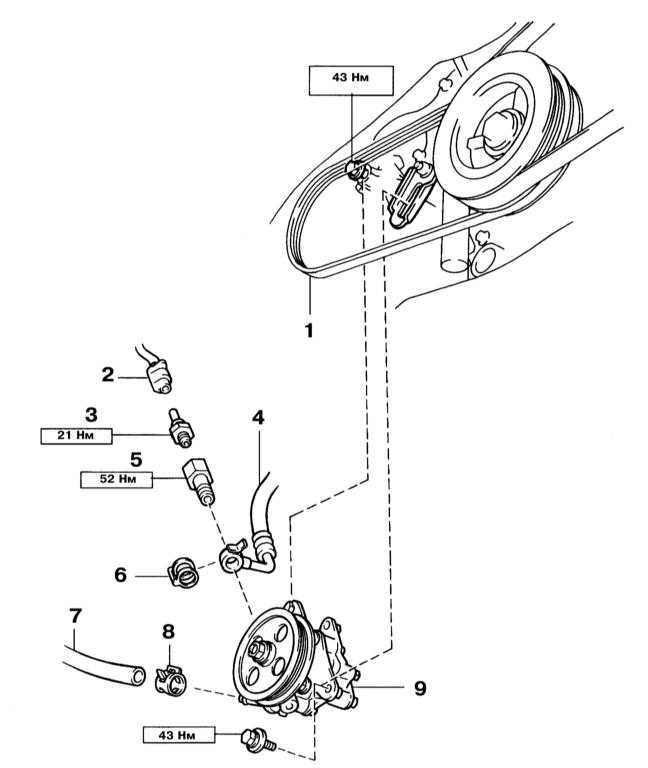

Компоненты установки насоса ГУР


1 — Приводной ремень 2 — Разъём 3 — Датчик давления жидкости ГУР 4 — Нагнетательная трубка 5 — Штуцерный болт	6 — Прокладка 7 — Возвратный шланг 8 — Фиксатор 9 — Сборка насоса ГУР

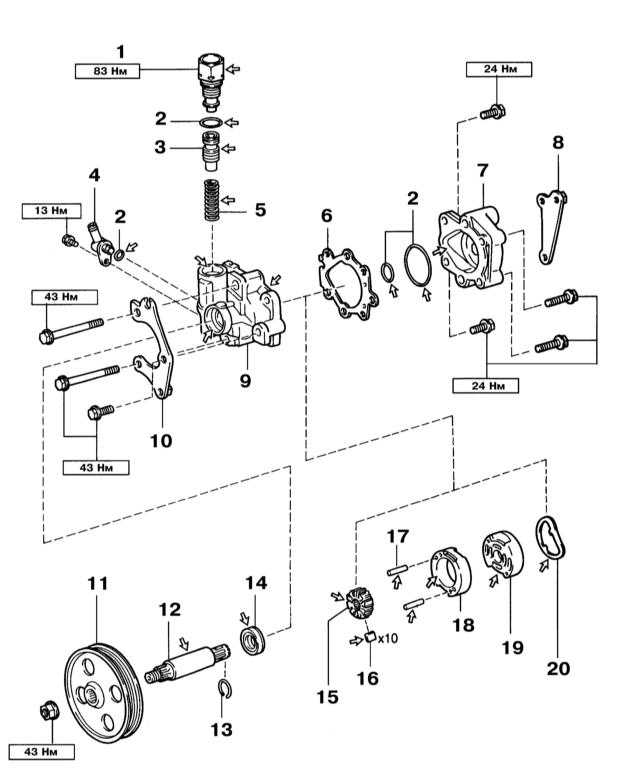

Сборка насоса ГУР

11.3.3 Снятие и установка насоса ГУР и его приводного ремня Лексус RX300

1 — Напорный штуцер
2 — Уплотнительное кольцо
3 — Клапан управления потоком жидкости ГУР
4 — Всасывающий штуцер
5 — Пружина
6 — Прокладка
7 — Задняя секция корпуса
8 — Задний кронштейн
9 — Передняя секция корпуса
10 — Передний кронштейн

11 — Шкив насоса
12 — Вал насоса
13 — Стопорное кольцо
14 — Сальник
15 — Ротор насоса
16 — Пластины насоса (шиберы)
17 — Штифт
18 — Эксцентриковое кольцо
19 — Боковая стойка
20 — Волнистая шайба

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите хомут и отсоедините возвратный шланг, стараясь не пролить жидкость ГУР на приводной ремень.
Разъедините разъём и снимите со штуцерного болта датчик давления жидкости ГУР.

Не роняйте датчик, т.к. в противном случае его придётся заменить.

Снимите штуцерный болт с прокладкой и отсоедините нагнетательную трубку.

При помощи специального приспособления отдайте два болта и снимите приводной ремень.

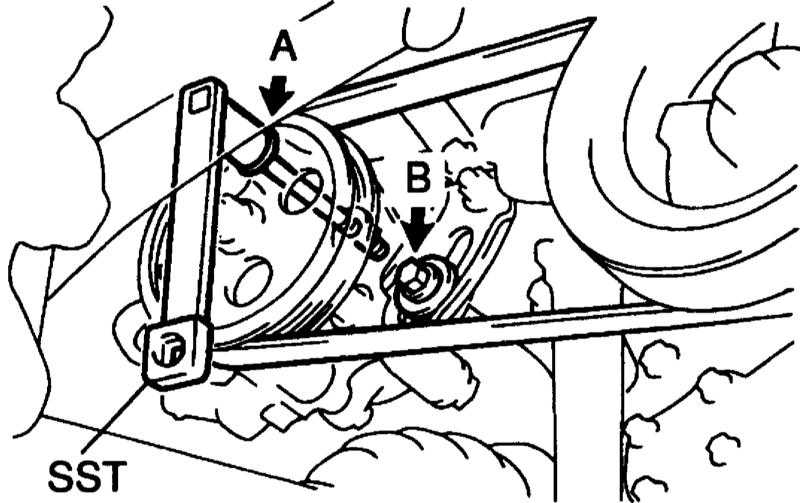

Ослабьте болт «A» настолько, чтобы можно было снять сборку насоса. Затем полностью выверните болт «B» и снимите сборку насоса.

Болт «A» вывернуть нельзя.

При необходимости ремонта насоса его разборка производится в соответствии с иллюстрацией Сборка насоса ГУР.
Установка насоса производится в обратном порядке. Обратите внимание на следующие моменты:
- Отрегулируйте натяжение приводного ремня насоса, затем затяните сначала болт «A», а потом болт «B» с требуемыми усилиями;
- Используйте новую прокладку нагнетательной трубки;

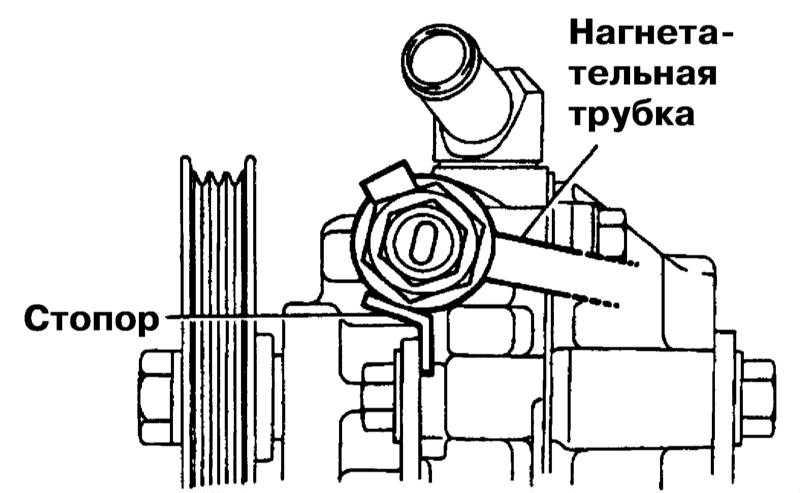

Удостоверьтесь, что стопор (1) нагнетательной трубки (2) касается скобы;

В заключение прокачайте воздух из системы ГУР.
