Лексус 300. Снятие и установка топливного насоса, датчика запаса топлива и регулятора давления топлива



Лексус 300. Снятие и установка топливного насоса, датчика запаса топлива и регулятора давления топлива

Снятие и установка топливного насоса, датчика запаса топлива и регулятора давления топлива

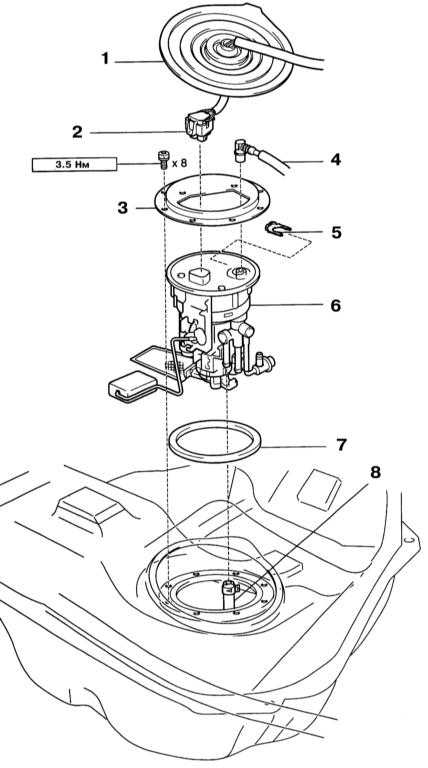

Компоненты установки топливного насоса

6.1.5  Снятие и установка топливного насоса, датчика запаса топлива и регулятора давления топлива Лексус RX300

1 — Крышка сервисного отверстия
2 — Разъём электропроводки топливного насоса и датчика запаса топлива
3 — Установочная пластина вентиляционной трубки топливного бака
4 — Главная трубка топливного бака

5 — Фиксатор соединения трубки 4
6 — Сборка топливного насоса и датчика запаса топлива
7 — Прокладка
8 — Дополнительный приёмный топливный шланг

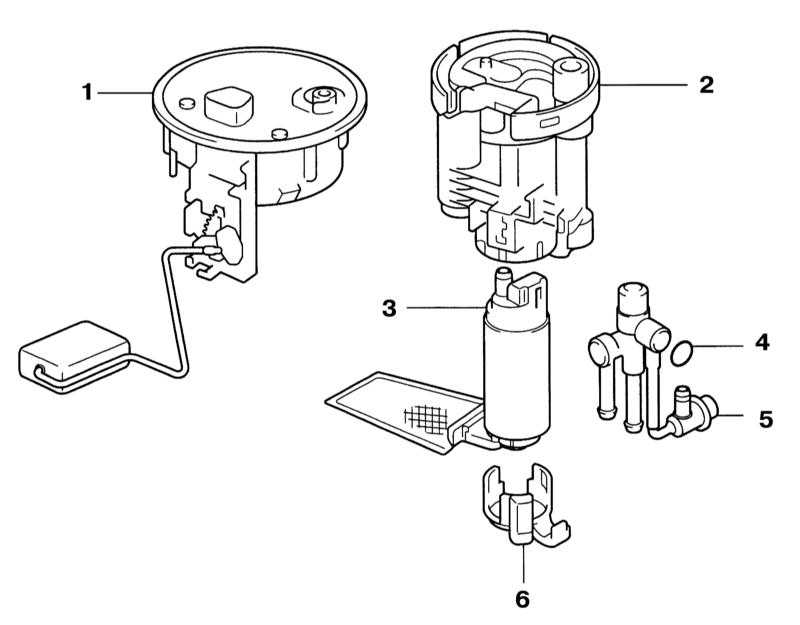

Сборка топливного насоса

6.1.5  Снятие и установка топливного насоса, датчика запаса топлива и регулятора давления топлива Лексус RX300

1 — Приёмная пластина с датчиком запаса
2 — Топливный фильтр
3 — Топливный насос

4 — Уплотнительное кольцо
5 — Регулятор давления топлива и возвратная трубка
6 — Опора №2 топливоприёмника


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите левую секцию заднего сиденья и его боковую отделку (см. Главу Кузов).
  2. Отогните коврик пола и снимите крышку сервисного отверстия.
  3. Разъедините разъём электропроводки топливного насоса и датчика запаса топлива.
  4. Отсоедините от приёмной пластины главную трубку топливного бака и закупорьте соединение.
  5. Выверните 8 болтов и извлеките сборку топливного насоса с датчиком запаса топлива из топливного бака вместе с прокладкой, предварительно отсоединив дополнительный приёмный топливный шланг от возвратной трубки.
  6. Снимите опору №2 топливоприёмника
6.1.5  Снятие и установка топливного насоса, датчика запаса топлива и регулятора давления топлива Лексус RX300
  1. Снимите сборку регулятора давления топлива и возвратной трубки и отсоедините от неё регулятор.
6.1.5  Снятие и установка топливного насоса, датчика запаса топлива и регулятора давления топлива Лексус RX300

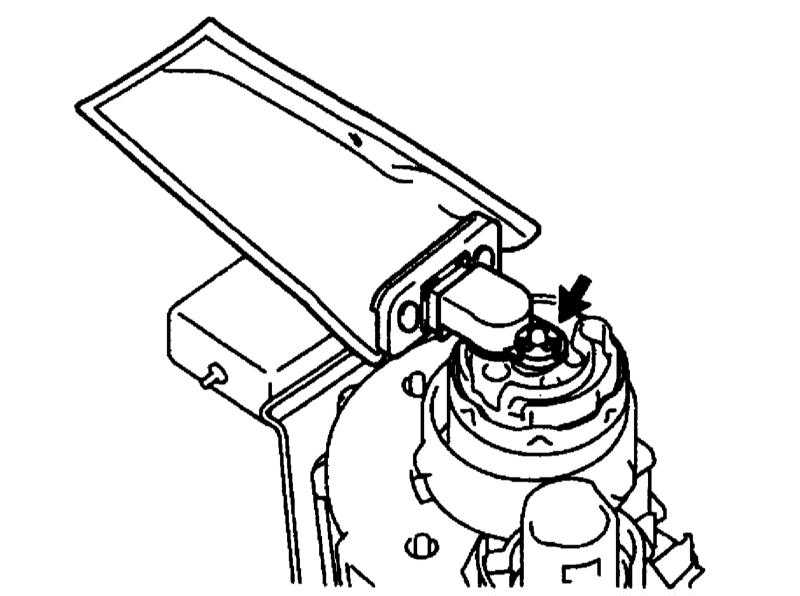

  1. Отожмите фиксатор и снимите фильтр топливоприёмника.
6.1.5  Снятие и установка топливного насоса, датчика запаса топлива и регулятора давления топлива Лексус RX300
  1. При помощи двух отвёрток последовательно освободите опору №1 топливоприёмника из четырёх фиксаторов и снимите прокладку №2 топливного фильтра.
  1. Снимите сборку топливного фильтра и топливного насоса. Для этого разъедините разъём электропроводки от топливного насоса, вытяните указанную сборку и снимите прокладку №1 топливного фильтра и уплотнительное кольцо отверстия в топливоприёмной пластине.
  2. Вытяните топливный насос из топливного фильтра.
  3. Установка производится в порядке, обратном порядку демонтажа компонентов. Используйте новые уплотнительные кольца, затягивайте крепёж с требуемыми усилиями.
