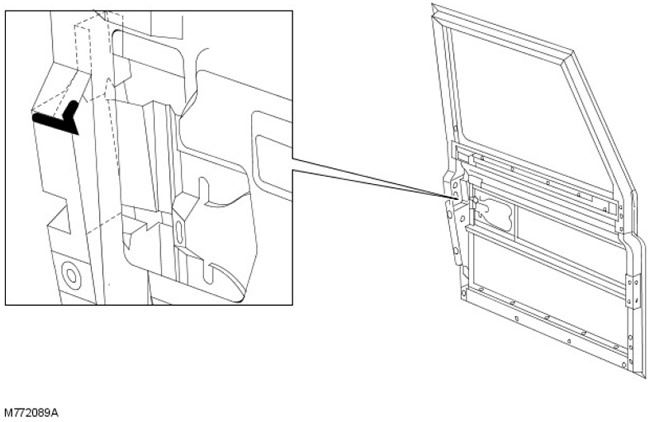

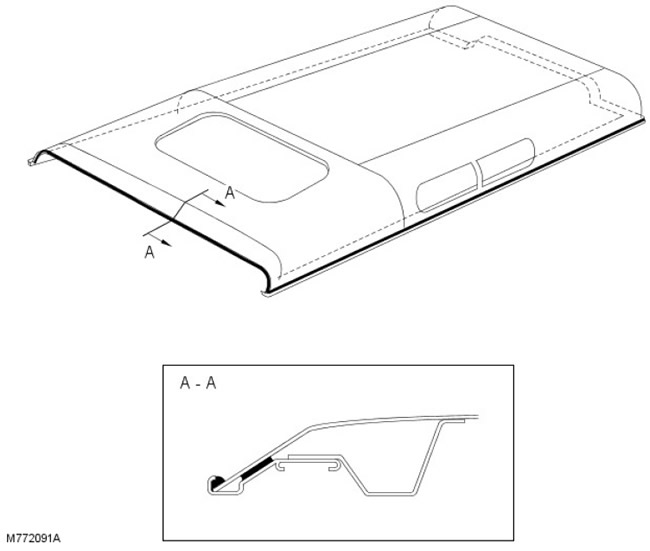

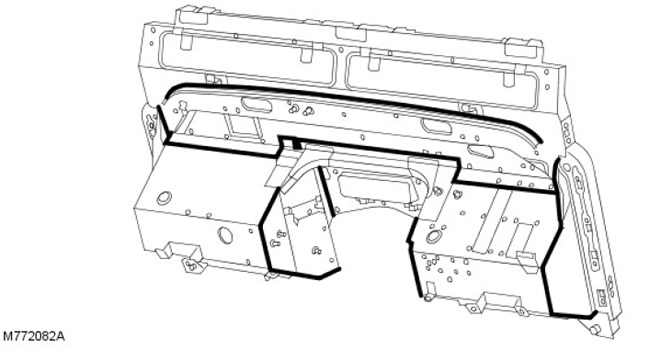

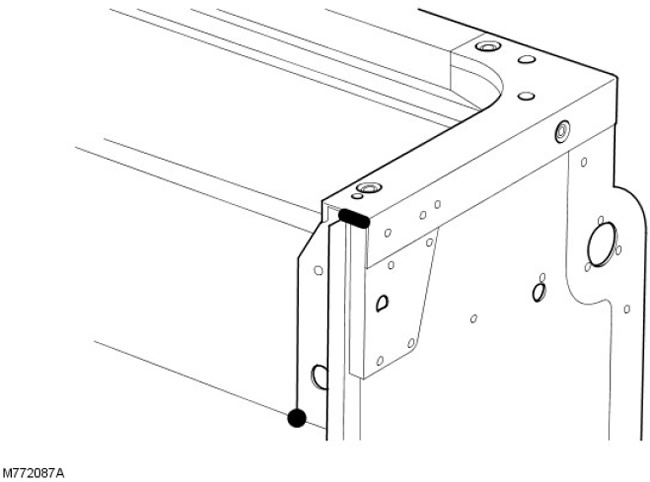

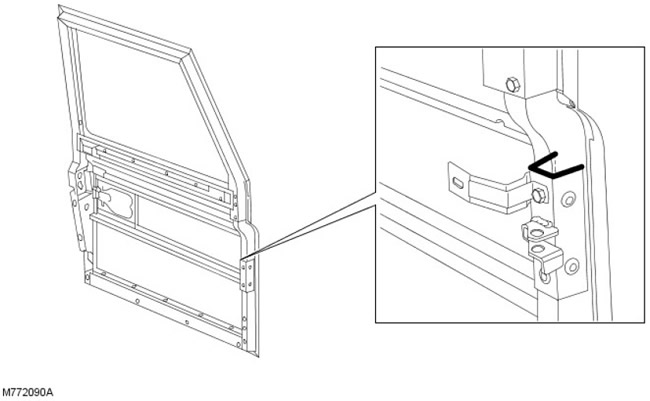

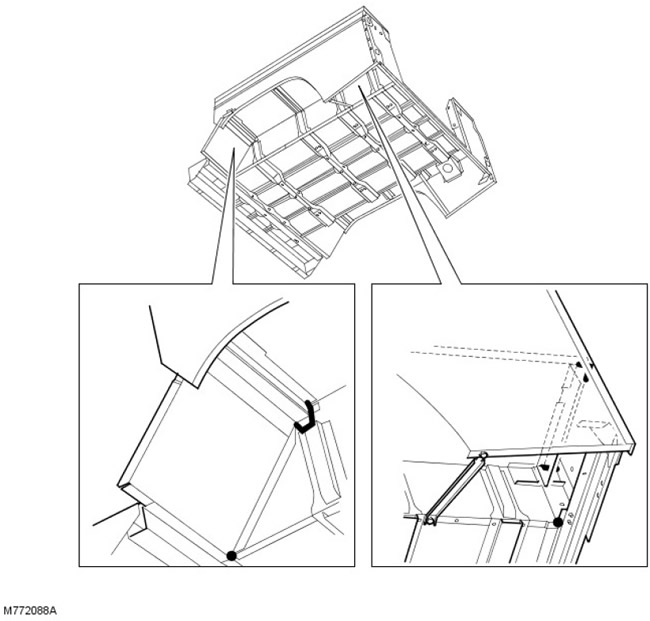

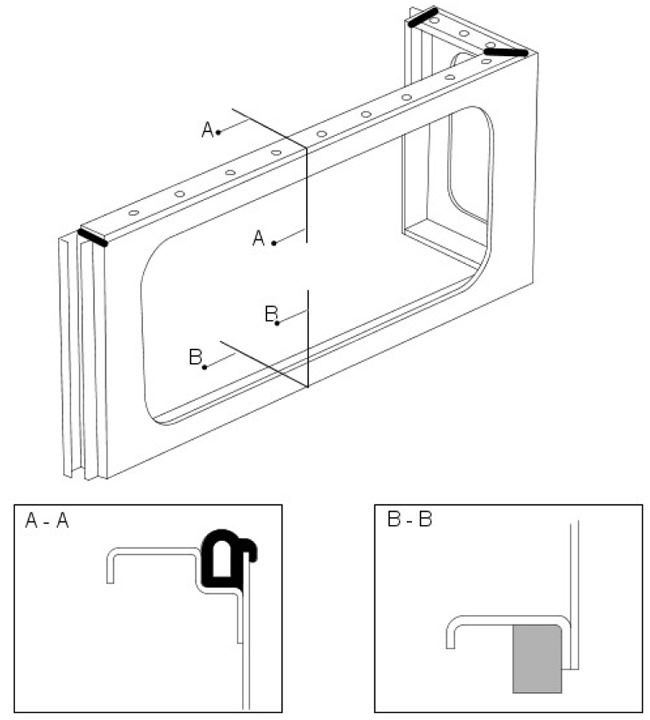

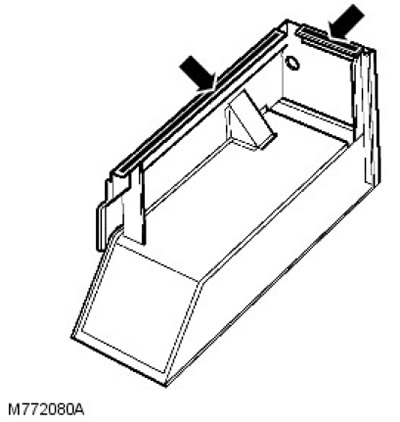

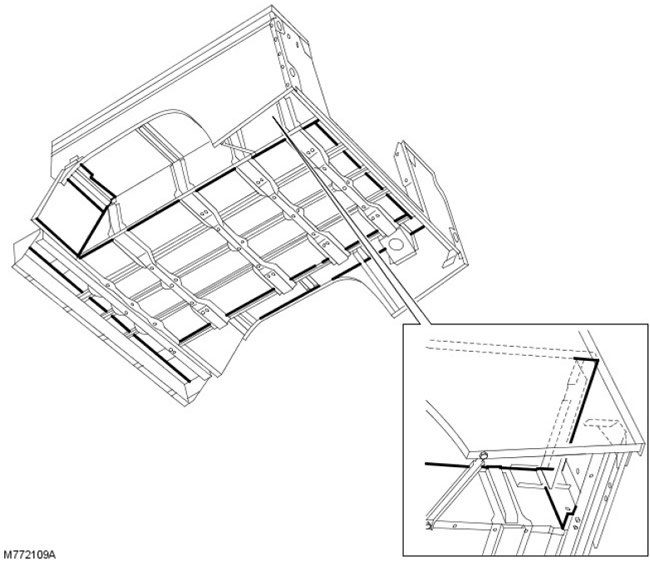

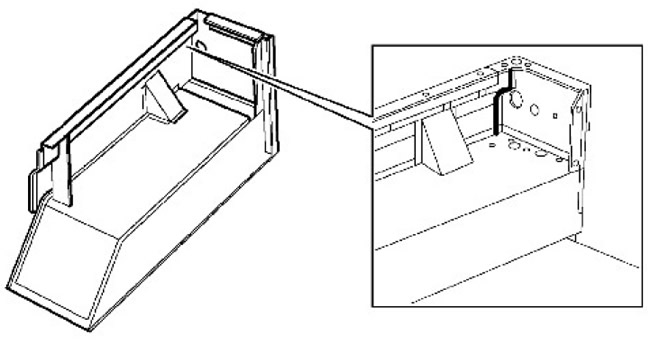

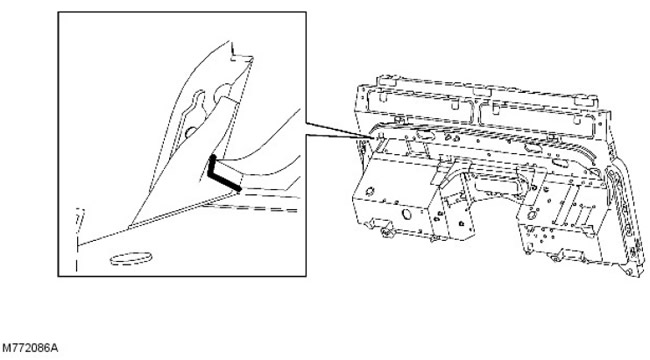

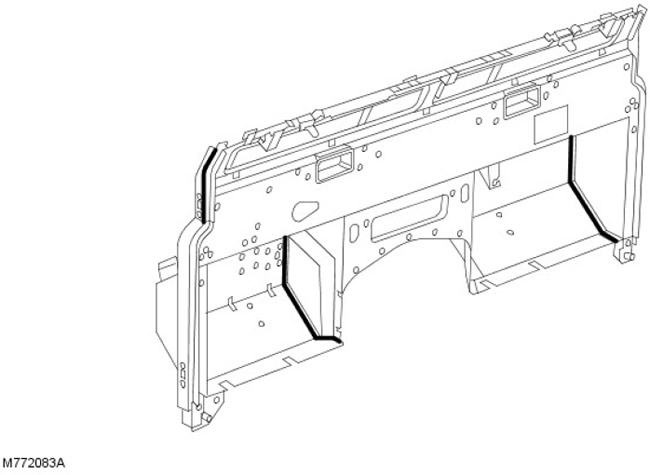

Ленд Ровер Дефендер (2007+). Герметики для швовПолихлорвиниловый герметик Plastisol с тепловым отверждением наносится на зоны соединений во время заводской сборки. Этот материал не пригоден для использования при обслуживании. Герметизацию шва следует выполнять после нанесения грунта и перед нанесением шпатлевки и заключительного лакокрасочного покрытия. Сначала очистите поверхности от смазки и масла. Нанесите герметик на соединение в форме валика или вручную, или с помощью пистолета. При необходимости нанесите герметик щеткой в соединение и плавно разровняйте с помощью ткани, смоченной растворителем типа Shell SBP3. Это будет обеспечивать приемлемую косметическую отделку. После ремонта нанесите герметик на ВСЕ доступные соединения. Знайте, что повреждение автомобиля часто может приводить к прогибам в тех зонах кузова, которые удалены от места удара. Поэтому швы герметика в этих зонах могут быть нарушены при выполнении последующих операций правки и ремонта. Проверьте соединения около зоны выполнения ремонта на предмет повреждения шва герметика, очистите их при необходимости и снова обработайте свежим герметиком в соответствии со следующей процедурой: Если соединения недоступны после сборки или установки элементов, нанесите герметик пастообразного типа на такие соединения. Некоторые швы становятся недоступными после окончания ремонта панелей. В таких случаях нанесение лакокрасочного покрытия и герметика следует выполнить перед окончательной сборкой. Если доступ позволяет, герметик следует наносить на ремонтное соединение с обеих сторон. Если доступ ограничен только одной стороной (например, в профилях коробчатого сечения), введите в рассматриваемый элемент коробчатого сечения мастику для полостей. ПРЕДОСТЕРЕЖЕНИЕ: ОБЯЗАТЕЛЬНО используйте вытяжку для удаления ядовитых паров при использовании ацетиленокислородного оборудования для снятия панелей, обработанных мастикой и герметиками. Следующие рисунки показывают зоны обработки герметиками для швов. Все зоны, симметрично противоположные показанным, также обрабатываются. Герметизация шва на перегородке в сборе - вид спередиГерметизация шва на перегородке в сборе - вид сзадиГерметик для швов на боковине кузоваГерметик для швов на передней двериПРИМЕЧАНИЕ: Герметик для швов, который следует разровнять после нанесения для косметических целей. Герметик для швов на задней части кузоваПРЕДОСТЕРЕЖЕНИЕ: Не допустите закупорки сливных отверстий при нанесении герметиков для швов. Герметик для швов на крышеЗоны нанесения замазкиСледующие рисунки показывают зоны нанесения замазки. Все зоны, симметрично противоположные показанным, также обрабатываются. Расположение замазки на перегородкеРасположение замазки на задней частиРасположение замазки на нижней стороне автомобиляРасположение замазки на передней двериЗоны нанесения пеноматериала/ резинового герметикаСледующие рисунки показывают зоны размещения уплотнителей из пеноматериала/ резиновых уплотнителей. Все зоны, симметрично противоположные показанным, также обрабатываются. Задняя боковая часть кузоваСечение A-A показывает резиновый уплотнитель вверху на задней боковой части кузова. ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том, что резиновый уплотнитель правильно расположен в канале. Сечение B-B показывает уплотнитель из пеноматериала, расположенный на нижнем краю верхней секции задней боковой части кузова. Он фиксируется на панели с помощью двусторонней липкой ленты. Нижняя боковая часть кузоваПРЕДОСТЕРЕЖЕНИЕ: Уплотнители устанавливаются перед сборкой. Стрелки показывают положение двух уплотнителей из пеноматериала.
