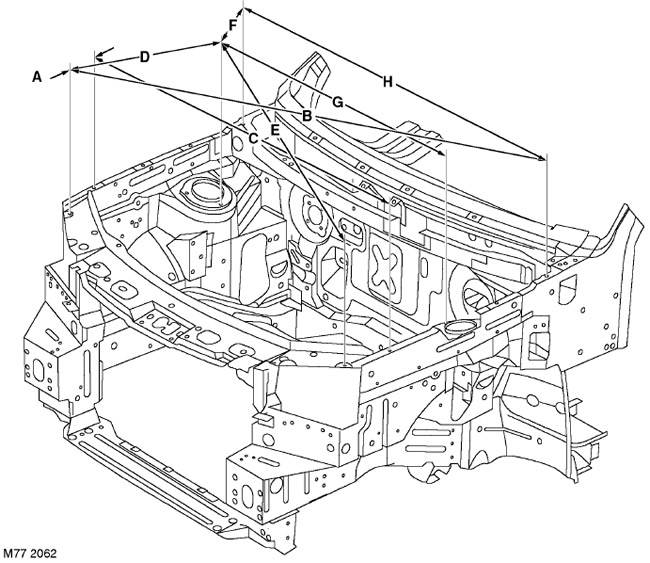

Ленд Ровер Фрилендер 1. Расстояния между характерными точками передней части кузова











Наиме- нование точки	От	До	Расстояние
A	Крепление фары	Переднее отверстие крепления крыла	150 (5,905)
B	Крепление фары	Заднее отверстие крепления крыла	1507,7 (59,358)
C	Переднее отверстие крепления крыла, левая сторона	Переднее отверстие крепления крыла, правая сторона	1338 (13,307)
D	Крепление фары	Опора рессоры, внутреннее отверстие	520,1 (20,476)
E	Опора рессоры, внутреннее отверстие	Крепление фары	1239,9 (48,814)
F	Опора рессоры, внутреннее отверстие	Заднее отверстие крепления крыла	300,8 (11,842)
G	Опора рессоры, внутреннее отверстие крепления, левая сторона	Опора рессоры, внутреннее отверстие крепления, правая сторона	1029,8 (40,543)
H	Заднее отверстие крепления крыла, левая сторона	Заднее отверстие крепления крыла, правая сторона	1380 (54,330)

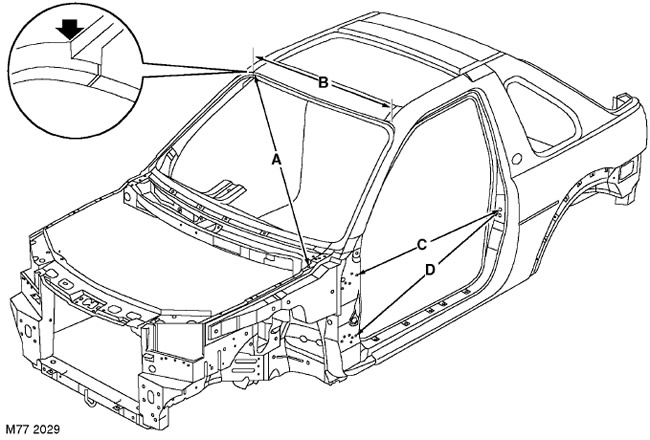

Ленд Ровер Фрилендер 1. Расстояние между точками передней и боковой частей кузова









Наиме- нование точки	От	До	Расстояние
A	Заднее отверстие крепления крыла	Верхний угол на панели боковины кузова	1532,7 (60,342)
B	Верхний угол на панели боковины кузова, левая сторона	Верхний угол на панели боковины кузова, правая сторона	1045,8 (41,173)
C	Крепление верхней петли двери, заднее отверстие	Отбойник двери,верхнее крепление	1228,2 (48,354)
D	Крепление нижней петли двери, заднее отверстие	Отбойник двери,верхнее крепление	1268,1 (49,925)
