Демонтаж
1. Слейте масло из раздаточной коробки.
РАЗДАТОЧНАЯ КОРОБКА, РЕГУЛИРОВКИ, Замена трансмиссионного масла в раздаточной коробке: кроме стран Североамериканского рынка.
2. Снимите сальник правого приводного вала.
РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Сальник правого приводного вала.

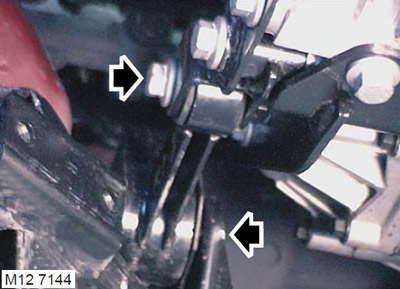

3. Отверните болт крепления нижней поперечины крепления двигателя к балке.
4. Отверните болт крепления нижней поперечины к кронштейну на поддоне.
5. Снимите нижнюю поперечину крепления двигателя.

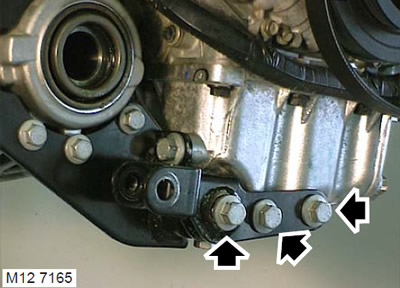

6. Отверните 3 болта крепления кронштейна нижней поперечины к поддону и снимите кронштейн.
7. Отверните верхний болт крепления кронштейна раздаточной коробки к блоку цилиндров.

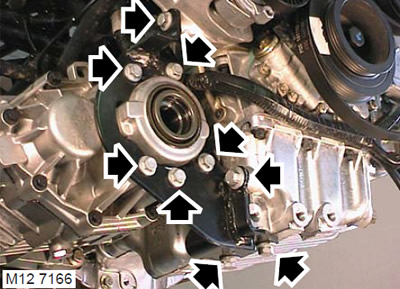

8. Выверните 5 болтов крепления кронштейна к раздаточной коробке.
9. Выверните 3 болта крепления кронштейна раздаточной коробки к поддону и снимите кронштейн.

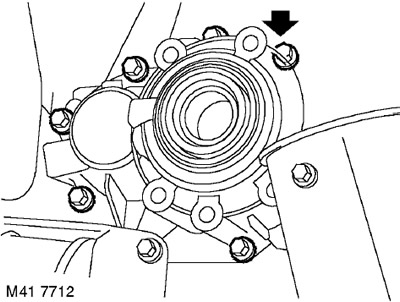

10. Отверните 8 болтов крепления задней крышки к картеру раздаточной коробки.
11. Снимите заднюю крышку.
12. Отверните болт крепления нижней поперечины к кронштейну на поддоне.
Установка
1. Удалите остатки старого герметика с привалочных поверхностей крышки и картера раздаточной коробки.

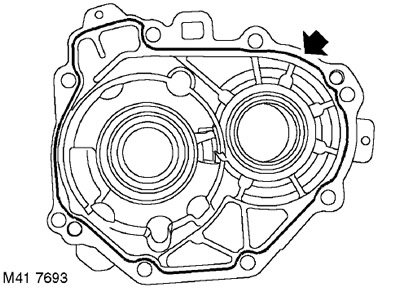

2. Нанесите узкий валик герметика STC 4600 на привалочную поверхность задней крышки.
3. Установите заднюю крышку на картер раздаточной коробки, последовательно затяните болты моментом 30 Нм.
4. Установите кронштейн раздаточной коробки и стяните вместе привалочные поверхности.
5. В указанной ниже последовательности окончательно затяните болты крепления кронштейна раздаточной коробки:
- Пять болтов крепления кронштейна к раздаточной коробке моментом 50 Нм
- Один болт крепления кронштейна к блоку цилиндров моментом 45 Нм
- Три болта крепления кронштейна к поддону моментом 88 Нм.
6. Установите кронштейн нижней поперечины на поддон, вверните болты и затяните их моментом 100 Нм.
7. Установите нижнюю поперечину крепления двигателя, вверните болты и затяните их моментом 80 Нм.
9. Установите сальник правого приводного вала.
РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Сальник правого приводного вала.
10. Залейте масло в картер раздаточной коробки до требуемого уровня.
РАЗДАТОЧНАЯ КОРОБКА, РЕГУЛИРОВКИ, Замена трансмиссионного масла в раздаточной коробке: кроме стран Североамериканского рынка.
