Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите пластиковый подкрылок правого заднего колеса.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Задний подкрылок.

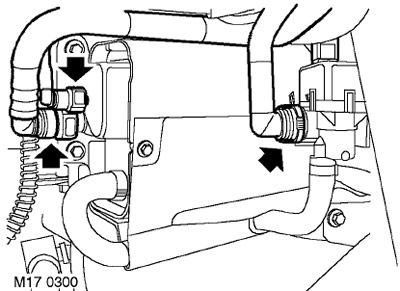

3. Отсоедините шланги от адсорбера и от датчика негерметичности топливного бака.
ВНИМАНИЕ: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.

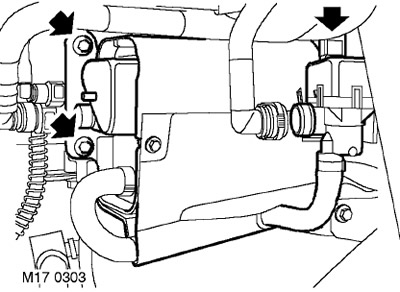

4. Отверните 2 болта крепления кронштейна адсорбера и и снимите адсорбер вместе с кронштейном.
5. Отсоедините электрический разъём от датчика негерметичности и снимите адсорбер с клапаном в сборе.
6. Ослабьте хомут и отсоедините шланг от угольного адсорбера.
ВНИМАНИЕ: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.

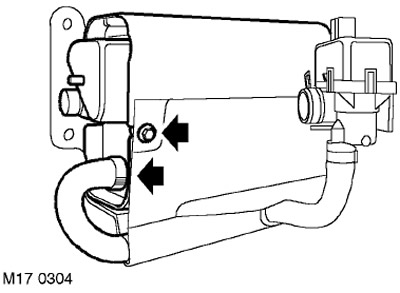

7. Отверните гайку и болт крепления адсорбера и снимите адсорбер с кронштейна.
Установка
1. Установите адсорбер на кронштейн и затяните болт с гайкой моментом 4 Нм.
2. Присоедините шланг и закрепите его хомутом.
3. Установите кронштейн с адсорбером и присоедините электрический разъём.
4. Установите кронштейн на место, вверните болты и затяните их моментом 4 Нм.
5. Присоедините шланги к датчику негерметичности и к адсорберу.
6. Установите подкрылок.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Задний подкрылок.
7. Присоедините "отрицательную" клемму аккумуляторной батареи.
