Второе техническое обслуживание (ТО-2) автомобилей КрАЗ

Второе техническое обслуживание (ТО-2) автомобилей КрАЗ - часть 2

По пневмооборудованию и тормозам

Проверить работу регулятора давления воздуха

Запустить двигатель и по манометру на панели приборов определить нижний и верхний пределы срабатывания, при которых включается и отключается разгрузочное устройство компрессора. Нижний предел 6,0— 6,35 кгс/см2, верхний — 7,30— 7,65 кгс/см2. При необходимости отрегулировать (см. «Регулировочные работы»)

Проверить состояние уплотнительных колец плунжеров разгрузочного устройства компрессора (рис. 24).

Замену колец можно производить без снятия головки компрессора, для чего:

снять патрубок подвода воздуха, вынуть пружину 18 (рис. 24) и коромысло /7;

поднять гнездо штока вверх и снять его вместе со штоком /2, после чего вынуть плунжер 19 из гнезда, введя крючок из проволоки в отверстие плунжера или подведя сжатый воздух в горизонтальный канал Р разгрузочного устройства. Перед установкой плунжеры смазать дизельным маслом

Проверить работу компрессора по времени заполнения пневматической системы

Запустить двигатель, установить средние обороты. При исправном и отрегулированном регуляторе, нейтральном положении крана управления давлением воздуха в шинах автомобилей КрАЗ-255Б, 255В, нормальном натяжении приводного ремня компрессор должен заполнить систему воздухом до давления 7 кгс/см2 за 3,5 минуты (не более)

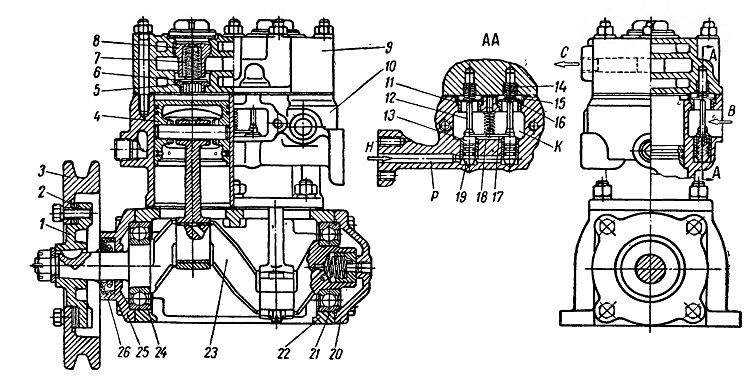

Рис. 24. Компрессор:
1 — ступица шкива; 2 — регулировочные прокладки; 3 —шкив; 4 — поршень с шатуном в сборе; 5 — седло нагнетательного клапана; б — нагнетательный клапан; 7 — пружина нагнетательного клапана; 8—пробка нагнетательного клапана; 9 — головка блока цилиндров; 10— блок цилиндров; 11 — седло впускного клапана; 12 — шток впускного клапана; 13 — гнездо штока; 14 — пружина впускного клапана; 15 — направляющая впускного клапана; 16 — впускной клапан; 17 — коромысло; 18 — пружина коромысла; 19—плунжер впускного клапана; 20 — задняя крышка картера; 21 и 24 — шарикоподшипники; 22 — картер компрессора; 23 — коленчатый вал; 25 — передняя крышка картера; 26 — сальник.
