Киа Спектра. Электросхема - а Кондиционер и отопление

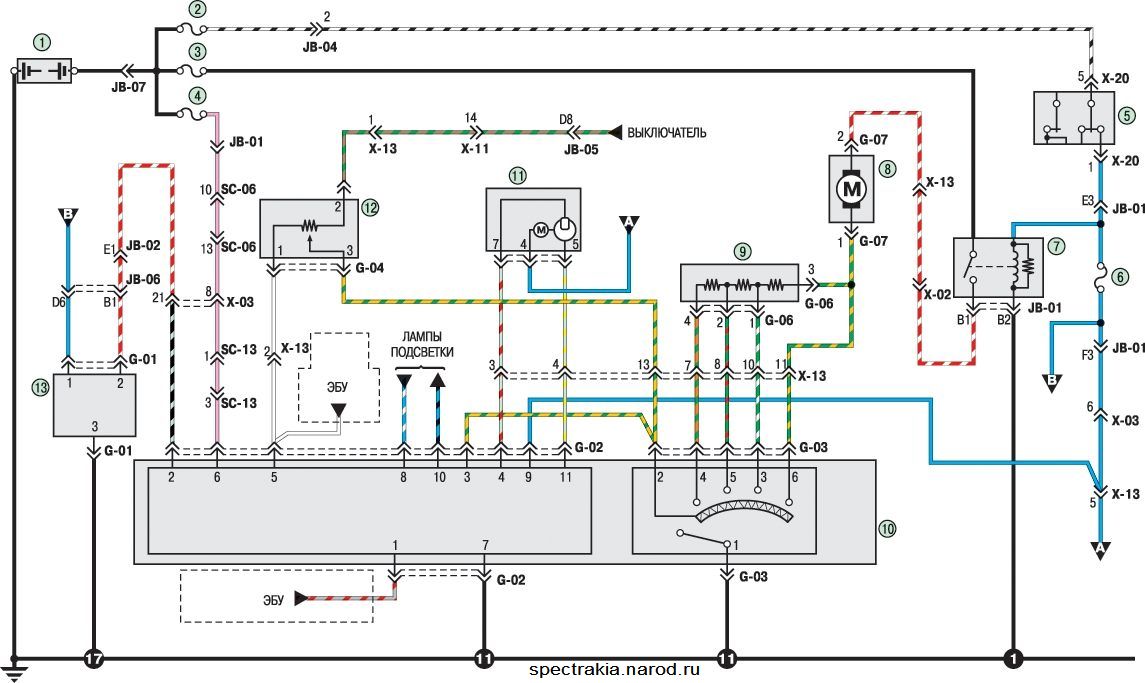

1 - аккумулятор; 2 - плавкая вставка IG2 (30 A); 3 - плавкая вставка BLOWER (30 A); 4 - плавкая вставка ROOM (10 A); 5 - выключатель (замок) зажигания; 6 - плавкая вставка SR/ACC (10 А); 7 - реле вентилятора; 8 - электродвигатель вентилятора отопителя; 9 - дополнительное сопротивление; 10 - блок управления отопителем и кондиционером; 11 - привод заслонки; 12 - термовыключатель; 13 - датчик качества воздуха
