Киа Карнивал 2. ЗАМЕНА ЛАМПОЧЕК


ОСТОРОЖНО

- Регулирование и замена элементов освещения

Перед данной процедурой следует поставить машину на стояночный тормоз, выключить зажигание на позицию “LOCK” и обеспечить неподвижное состояние машины во избежание ожогов пальцев или получения электрического шока.
* ПРИМЕЧАНИЕ

Вследствие дождя или мойки, лобовые фары и стоп-сигналы могут обледеневать. Данное обледенение вызывается

температурной разницей между внутренней лампочкой и внешним обледенением, например, в случае обледенении окна при дожде. Проблема не в этом. Дело в том, что вода проникает во внутрь или вызывает увлажнение лампочки, - вопрос для консультации с авторизованным дистрибутором фирмы Киа.

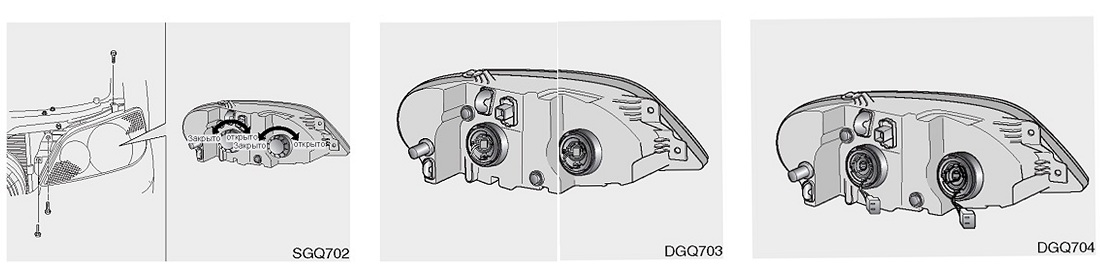

Замена лампочки фары


ОСТОРОЖНО

- Галогенные лампочки

• Галогенные лампочки

заполнены газом под давлением. В случае разбития галогенная

лампочка взорвется, и ее осколки разлетятся в разные стороны.

• Всегда обращайтесь

осторожно с галогенной лампой и избегайте рисок и царапин. Если лампочки горят, предупредите их контакт с жидкостями. Никогда не касайтесь стекла голыми руками. Остатки жира могут вызвать перегрев и привести к взрыву лампочки, если она светится. Обращаться с лампочкой можно только в момент ее монтажа в главную фару.





Если лампочка повреждена или треснула, немедленно замените ее новой и осторожно уберите на соответствующее место.

При замене лампочки защищайте глаза. Подождите, чтобы лампочка остыла, а только потом замените её.





1. Откройте капот.

2. Снимите колпачок лампы фары, повернув его против часовой стрелки.
3. Отсоедините электрический коннектор лампы фары.

4. Извлеките проволочную пружину, удерживающую лампу.

5. Выньте лампу из трёх (3) пазов корпуса фары.

6. Вставьте новую лампу в три (3) паза корпуса фары и закрепите её в рабочем положении проволочной пружиной.

7. Подсоедините электрический коннектор лампы фары.

8. Установите колпачок лампы фары, повернув его по часовой стрелке.

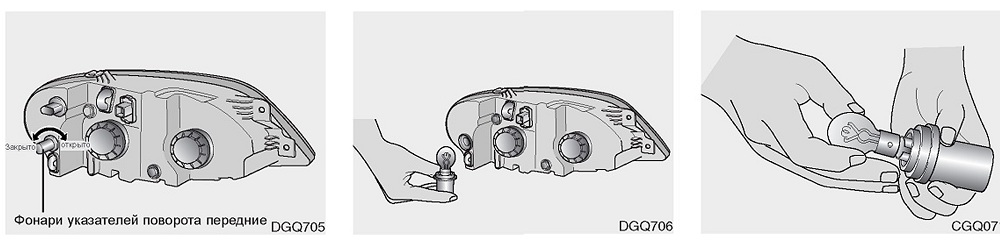

Замена ламп указателей поворота огней

1. Поверните патрон лампы

указателя поворота против часовой стрелки и выньте его из корпуса фары.



2. Надавите на лампу внутрь, поверните на четверть оборота против часовой стрелки и выньте её из патрона.
3. Вставьте новую лампу в патрон, надавите на лампу внутрь и поверните её на четверть оборота по часовой стрелке для фиксации в патроне.

4. Установите патрон лампы указателя поворота обратно в корпус фары и поверните его на четверть оборота по часовой стрелке для фиксации патрона на своём месте.

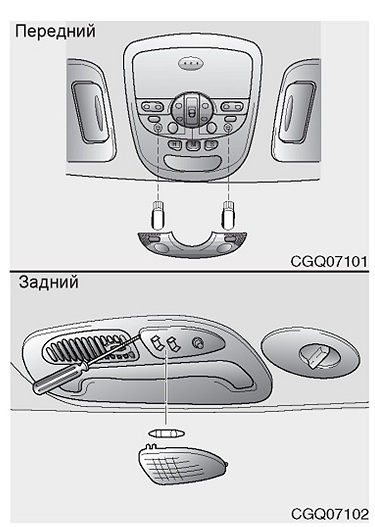

Замена ламп потолочных плафонов


1. Осторожно надавите вниз на желобок и снимите стекло.



Прежде чем начать работу с потолочным плафоном,

выключите выключатель (OFF), чтобы избежать ожога Ваших пальцев или удара электрическим током.
2. Нажмите вверх на

металлический пружинный зажим, пока лампа не упадёт вниз для последующей замены.

3. Установите новую лампу. Самый лёгкий способ заключается в том, чтобы сначала вставить лампу в металлический пружинный зажим, а потом зажим вставить на своё место.

4. При установке стекла выровняйте выступ с пазом до того, как надавите на заднюю часть стекла.









Замена лампы заднего плафона багажного отделения

Задний плафон багажного отделения расположен на задней двери.

1. Используя плоскую отвёртку, осторожно отодвиньте стекло от корпуса заднего плафона багажного отделения.











2. Надавите на лампу внутрь, поверните на четверть оборота против часовой стрелки и выньте её из патрона.

3. Вставьте новую лампу в патрон, надавите на лампу внутрь и поверните её на четверть оборота по часовой стрелке для фиксации в патроне.

4. Выровняйте два (2) выступа стекла с пазом корпуса заднего плафона багажного отделения и защёлкните стекло на своё место.

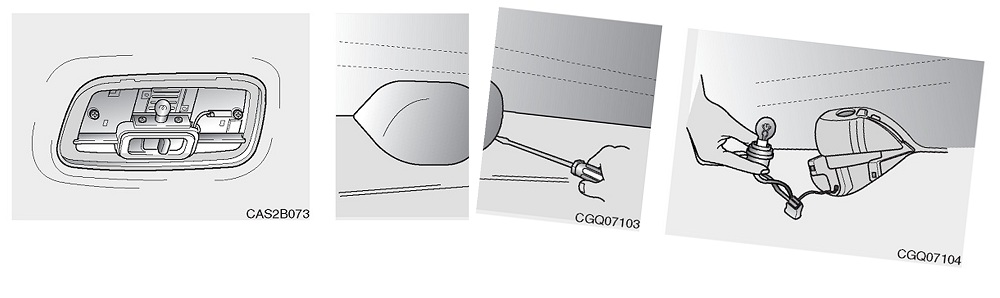

Замена лампочки среднего тормозного света высокого положения

1.С помощью плоской отвертки осторожно выдавите тонкую крышку из гнезда.
2. Поверните обойму на четверть оборота против хода часовой стрелки и извлеките ее из гнезда.

3. Нажмите на лампочку вовнутрь, поверните ее на четверть оборота против хода часовой стрелки и выньте ее из обоймы.

4. Вставьте в обойму новую лампочку.

5. Вставьте обойму в гнездо и укрепите ее поворотом на четверть оборота против хода часовой стрелки.

6. В обратном порядке вставьте гнездо.









Замена лампы освещения номерного знака

1. Используя крестовую отвёртку, открутите два винта, крепящих стекло.

2. Снимите стекло.

3. Выньте вниз держатель лампы.

4. Извлеките лампу, потянув её ровно наружу.

5. Вставьте новую лампу.

6. Установите на место стекло и держатель лампы и закрепите их двумя винтами.



Замена лампы заднего фонаря (габаритные огни, задний ход, стоп-сигнал)

1. Откройте дверь багажника.

2. Используя крестовую отвёртку, открутите два (2) винта для отсоединения корпуса заднего фонаря.





3. Для отсоединения системы заднего света от шасси автомашины данную систему следует выдвинуть наружу.

4. Выньте лампу из трёх (3) пазов корпуса фонаря.

5. Вставьте новую лампу.

6. Установите задний фонарь из кузова автомобиля.

7. Закрутите два (2) винта.
