12.8. Насос усилителя рулевого управления

ОБЩИЕ СВЕДЕНИЯ

Насос усилителя рулевого управления

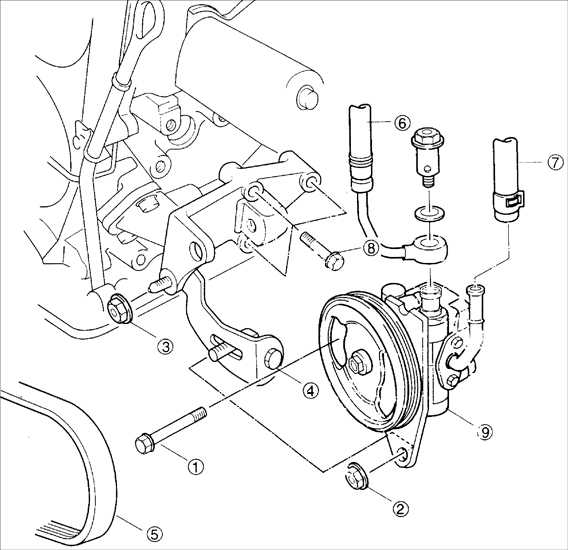

12.8 Насос усилителя рулевого управления Киа Сефия
1 – шарнирный болт;
2 – контргайка;
3 – гайки крепления кронштейна;
4 – регулировочный болт;
5 – ремень привода насоса;
6 – напорный шланг;
7 – возвратный шланг;
8 – болты крепления кронштейна;
9 – насос усилителя рулевого управления

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выверните шарнирный болт крепления насоса усилителя рулевого управления.
2. Выверните контргайку крепления насоса усилителя рулевого управления.
3. Выверните гайки крепления кронштейна насоса усилителя рулевого управления.
4. Снимите ремень привода насоса.
5. Выверните гайки и отсоедините напорный шланг от насоса.
6. Освободите зажим и отсоедините всасывающий фильтр.
7. Выверните три болта крепления кронштейна насоса усилителя рулевого управления.
8. Снимите насос усилителя рулевого управления.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите насос усилителя рулевого управления.
2. Затяните три болта крепления кронштейна насоса усилителя рулевого управления.

Момент затяжки: 37–52 Н•м

3. Установите всасывающий фильтр на насос.
4. Подсоедините к насосу напорный шланг и закрепите его болтом.

Момент затяжки: 44–54 Н•м

5. Установите ремень привода насоса.
6. Затяните гайки крепления кронштейна.

Момент затяжки: 37–52Н•м

7. Затяните контргайку и болт.

Момент затяжки: 37–52Н•м

8. Затяните шарнирный болт.

Момент затяжки: 37–52Н•м
