Киа Сефиа. Ремонт автоматической коробки передач



Киа Сефиа. Ремонт автоматической коробки передач

10.9. Ремонт автоматической коробки передач

ОБЩИЕ СВЕДЕНИЯ

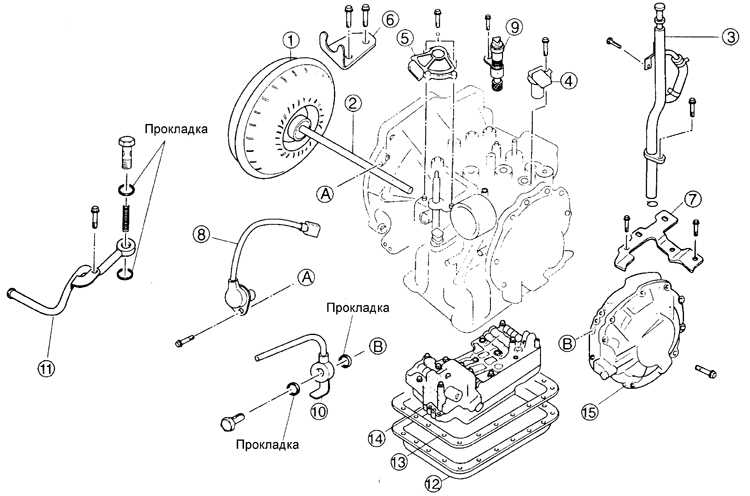

Автоматическая коробка передач

10.9 Ремонт автоматической коробки передач Киа Сефия

1 – преобразователь крутящего момента;
2 – вал масляного насоса;
3 – труба указателя уровня и заливки масла;
4 – датчик частоты вращения на входе/ турбины;
5 – переключатель диапазона коробки передач;
6 – кронштейн троса селектора;
7 – кронштейн;
8 – датчик положения коленчатого вала;

9 – датчик скорости и шестерня привода спидометра;
10 – входная труба;
11 – выходная труба;
12 – масляный поддон;
13 – прокладка (заменить);
14 – корпус блока клапанов;
15 – масляный насос

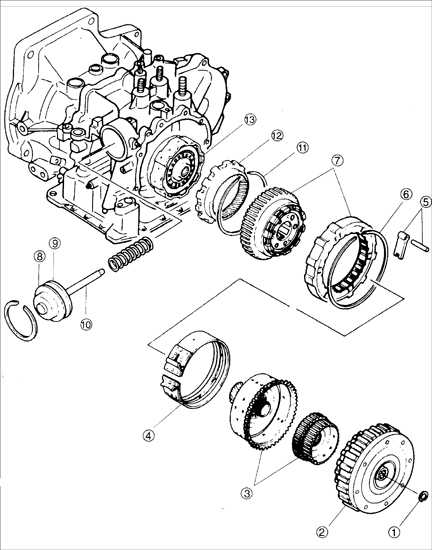

Автоматическая коробка передач

10.9 Ремонт автоматической коробки передач Киа Сефия

1 – стопорное кольцо;
2 – сцепление переднего/ заднего хода;
3 – малая солнечная шестерня и сцепление №1;
4 – тормозные ленты 2-ой/ 4ой передач;
5 – анкерная стойка и штифт;
6 – стопорное кольцо;
7 – сцепление №2 и планетарный блок;

8 – держатель сервопривода;
9 – поршень сервопривода;
10 – шток поршня;
11 – стопорное кольцо;
12 – внутренняя шестерня;
13 – сцепление 3-ей/ 4-ой передач

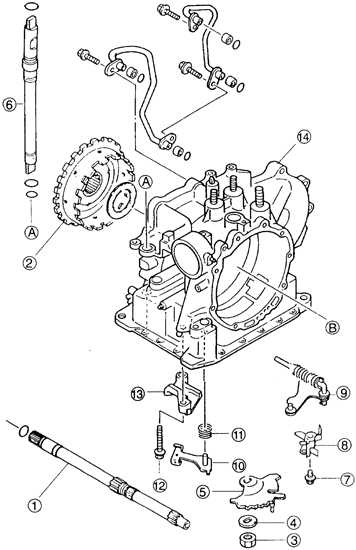

Автоматическая коробка передач

10.9 Ремонт автоматической коробки передач Киа Сефия
1 – вал турбины;
2 – корпус выхода;
3 – гайки;
4 – шайба;
5 – пластина;
6 – вал;
7 – болт;
8 – держатель рычага;
9 – рычаг парковки;
10 – стопорный рычаг;
11 – возвратная пружина;
12 – болты;
13 – суппорт модулятора;
14 – картер коробки передач

Автоматическая коробка передач

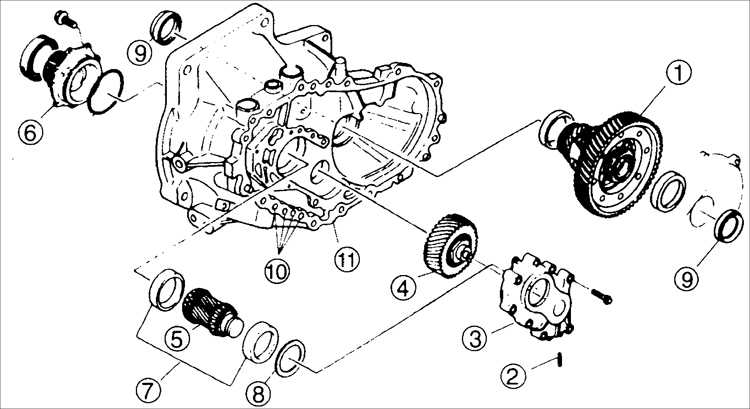

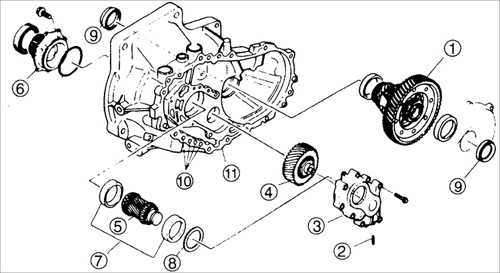

10.9 Ремонт автоматической коробки передач Киа Сефия
1 – дифференциал;
2 – цилиндрический штифт (заменить);
3 – корпус подшипников;
4 – промежуточная шестерня;
5 – выходная шестерня;
6 – крышка подшипника;
7 – наружные кольца подшипников (заменить);
8 – регулировочная прокладка (заменить);
9 – масляное уплотнительное кольцо (заменить);
10 – уплотнительные кольца (заменить);
11 – картер преобразователя

Общие рекомендации

Разборку автоматической коробки передач проводите в месте, защищенном от пыли, для исключения загрязнения деталей коробки передач. При разборке проверяйте состояние деталей коробки передач на отсутствие износа и повреждений.

Для разделения частей картера используйте только пластиковые молотки.

Не используйте ветошь при разборке коробки передач: волокна ветоши могут забить каналы для жидкости. Некоторые детали похожи друг на друга, поэтому при разборке расположите их таким образом, чтобы не перепутать их. Снимите блок клапанов управления и полностью очистите его, если сцепление или тормозная лента подгорели или ухудшилось качество жидкости в автоматической коробке передач.

Очистка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед разборкой очистите наружную поверхность коробки передач очистителем или растворителем.
2. Очистите снятые детали растворителем и высушите сжатым воздухом. Очистите все каналы и отверстия сжатым воздухом, и проверьте, что в них нет никаких преград.

Предупреждение деталей сжатым воздухом, одевайте очки.
Соблюдайте осторожность, чтобы не пролить жидкость при снятии преобразователя крутящего момента.


Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

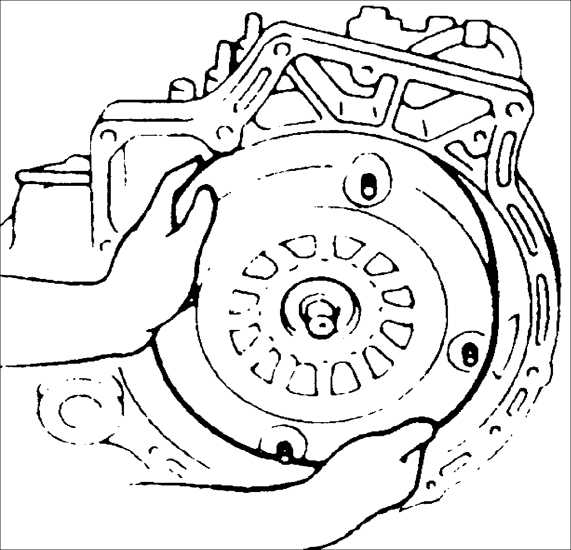

10.9 Ремонт автоматической коробки передач Киа Сефия 1. Снимите преобразователь крутящего момента из картера преобразователя.

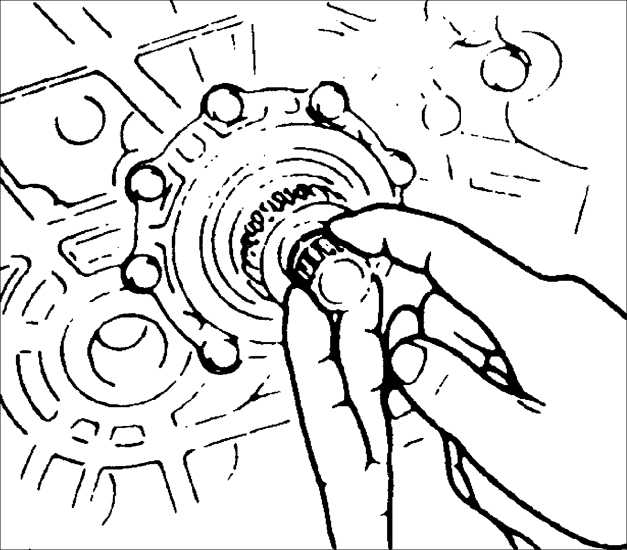

10.9 Ремонт автоматической коробки передач Киа Сефия 2. Вручную снимите вал масляного насоса.
3. Снимите трубу указателя уровня и заливки масла.
4. Снимите датчик частоты вращения на входе/ турбины.
5. Снимите переключатель диапазона коробки передач.
6. Снимите кронштейн троса селектора.
7. Снимите кронштейн.
8. Снимите датчик положения коленчатого вала.
9. Снимите датчик скорости и шестерню привода спидометра.

10. Снимите входную трубу.

11. Снимите выходную трубу.

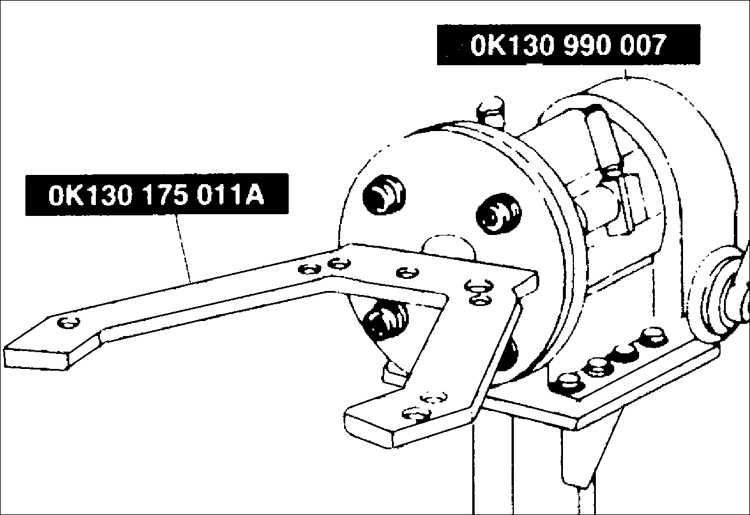

10.9 Ремонт автоматической коробки передач Киа Сефия 12. Соберите специальное приспособление OK130 990 007 с держателем OK130 175 011A

Предупреждение коробку передач в одну сторону в процессе разборки, так как она может внезапно перевернуться и нанести травму.



Предупреждение коробки передач, снимите масляный поддон. Это гарантирует, что все посторонние включения и частицы останутся в поддоне.

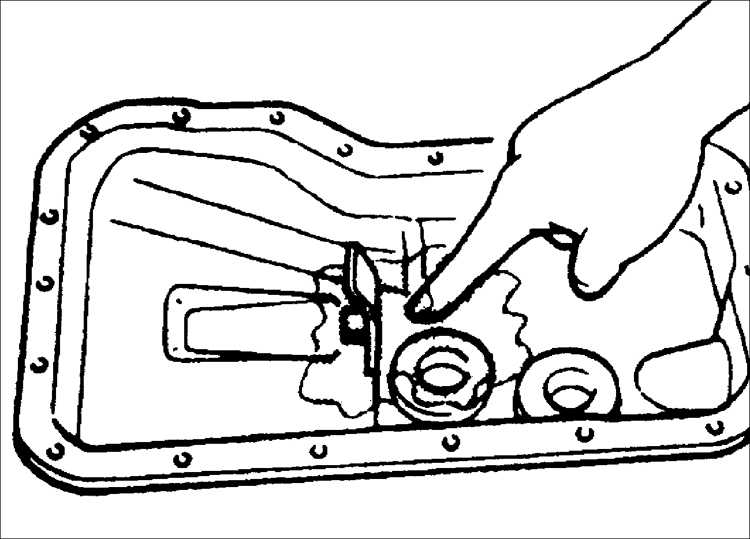

10.9 Ремонт автоматической коробки передач Киа Сефия 13. Выверните девятнадцать болтов и снимите масляный поддон:
a. исследуйте все посторонние включения и частицы, найденные в поддоне и на магните, чтобы определить состояние деталей коробки передач. Наличие частиц износа сцепления свидетельствует об износе пластины привода или тормозных лент. Стальные частицы на магните свидетельствуют об износе подшипников, шестерен или пластины привода. Наличие алюминиевых частиц свидетельствует об износе втулок или картера коробки передач;
b. при наличии большого количества посторонних включений и частиц, замените преобразователь крутящего момента и тщательно проверьте состояние деталей коробки передач.
14. Снимите зажим (один болт).

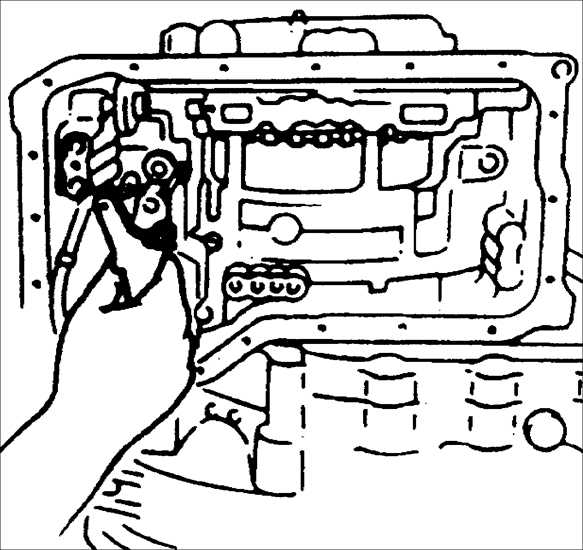

10.9 Ремонт автоматической коробки передач Киа Сефия 15. Отсоедините электромагнитные клапаны.
16. Выверните три болта и снимите сетчатый фильтр.

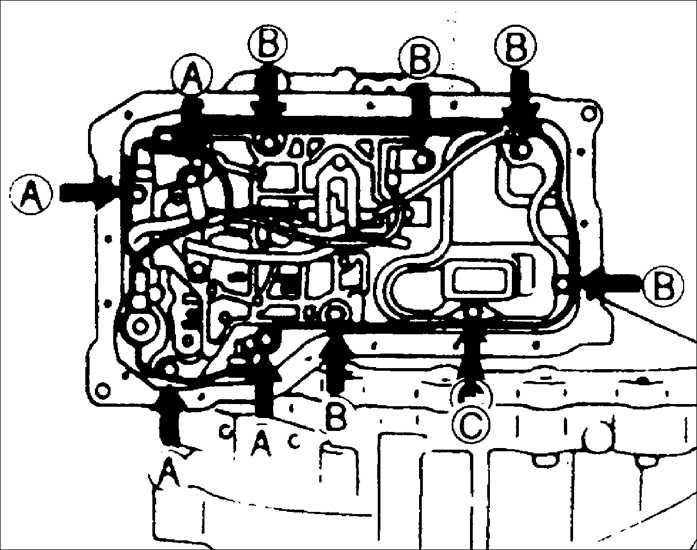

17. Выверните болты A, B и C и снимите кронштейны.

Длина болтов (измеренная от основания головки):
А: 30 мм
В: 50 мм
С: 14 мм

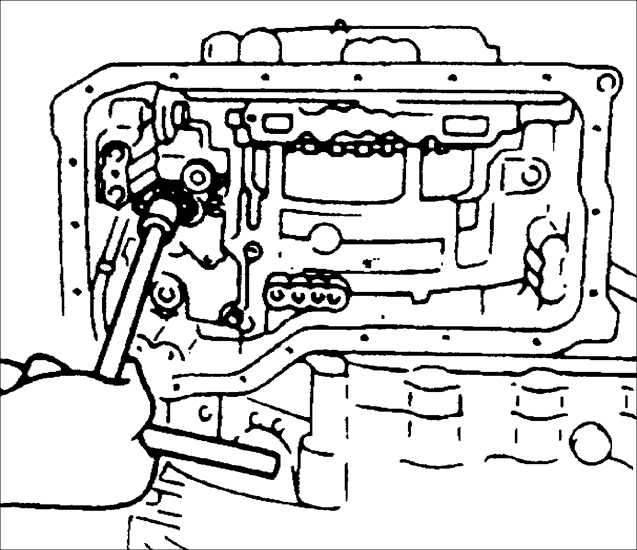

10.9 Ремонт автоматической коробки передач Киа Сефия 18. Снимите корпус блока клапанов управления.
19. Снимите вал и пластину:
      – ослабьте гайки, и вытяните вал;
      – выверните гайки, снимите шайбу и пластину.

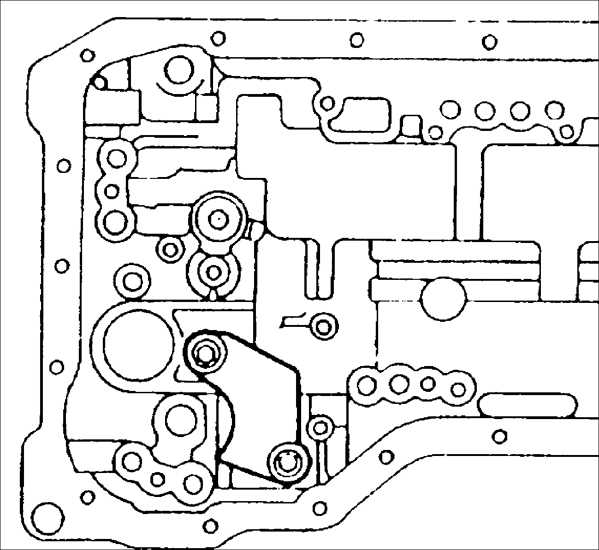

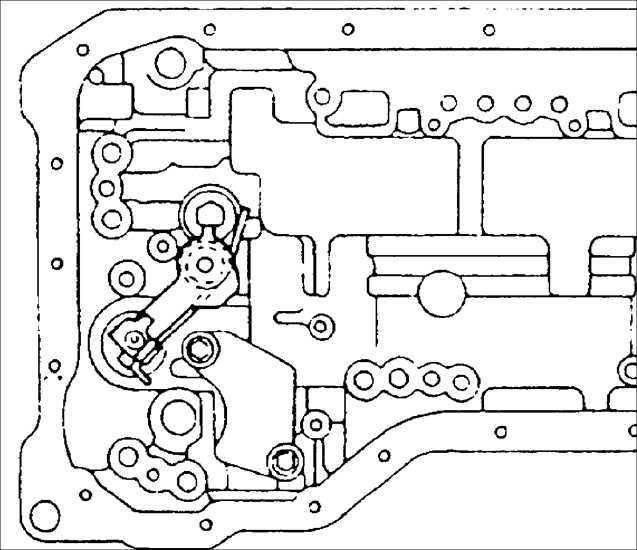

10.9 Ремонт автоматической коробки передач Киа Сефия 20. Выверните болт и снимите держатель рычага парковки.
10.9 Ремонт автоматической коробки передач Киа Сефия 21. Выверните два болта держатель рычага парковки.

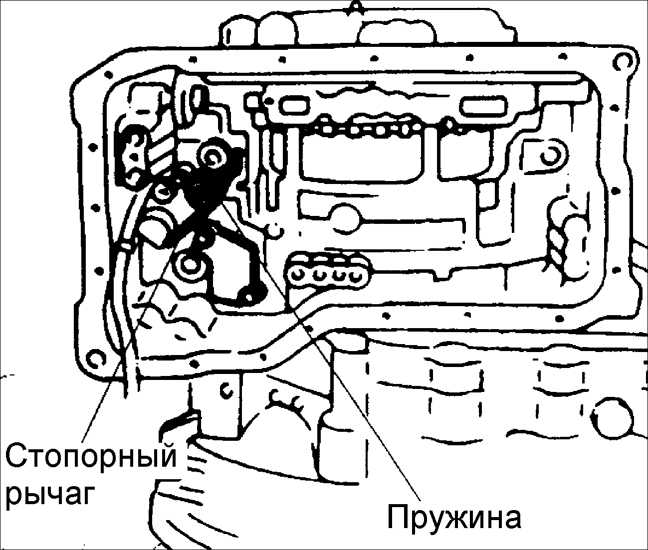

22. Снимите стопорный рычаг и возвратную пружину.
10.9 Ремонт автоматической коробки передач Киа Сефия 23. Снимите суппорт модулятора.
10.9 Ремонт автоматической коробки передач Киа Сефия 24. Выверните десять болтов и снимите масляный насос.
10.9 Ремонт автоматической коробки передач Киа Сефия

10.9 Ремонт автоматической коробки передач Киа Сефия

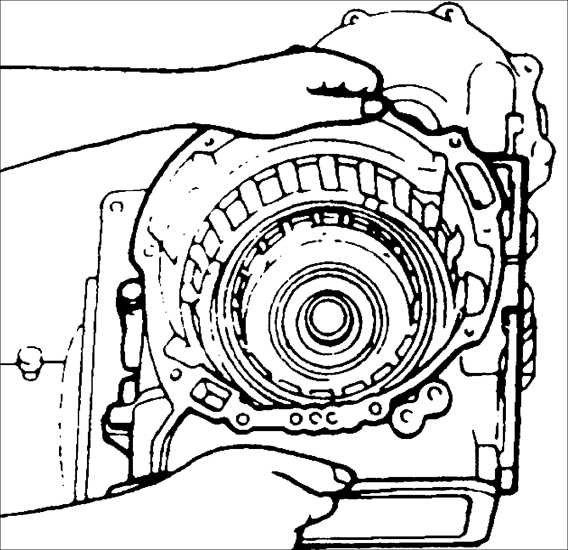

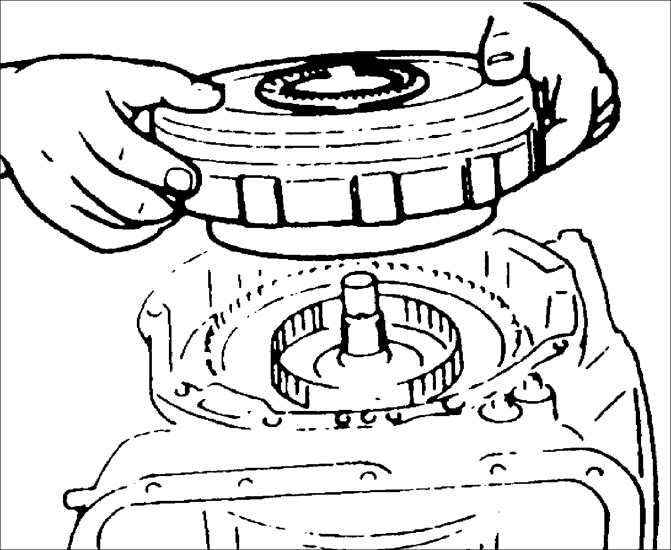

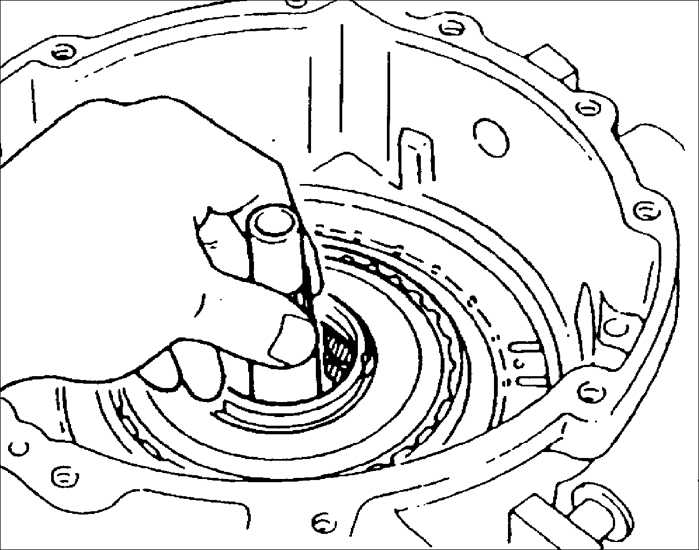

25. Снимите сцепление переднего/ заднего хода:

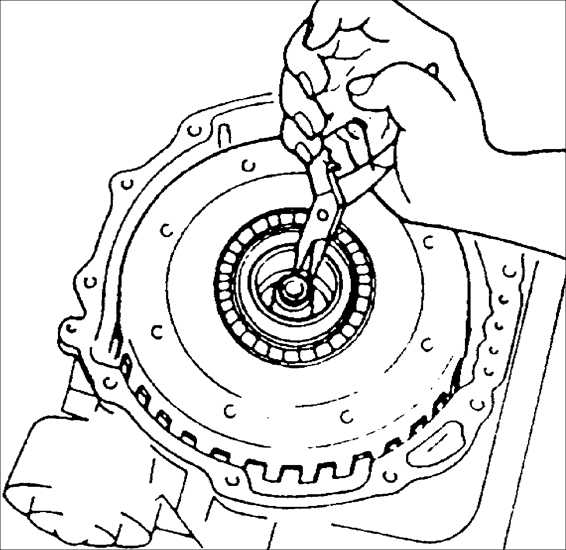

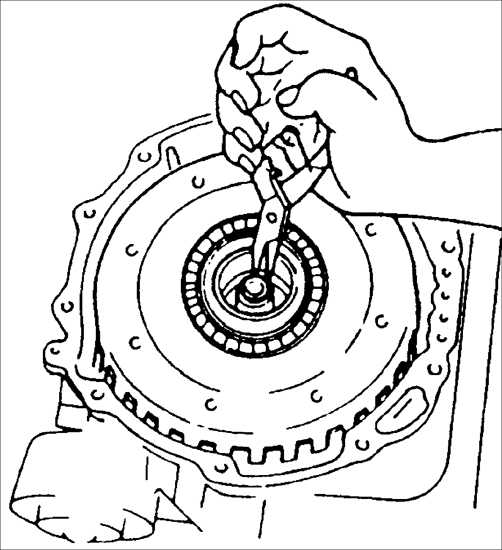

a. снимите стопорное кольцо вала турбины;
b. поднимите в сборе сцепление переднего/ заднего хода и удалите его из коробки передач.
10.9 Ремонт автоматической коробки передач Киа Сефия 26. Снимите малую солнечную шестерню и сцепление №1.

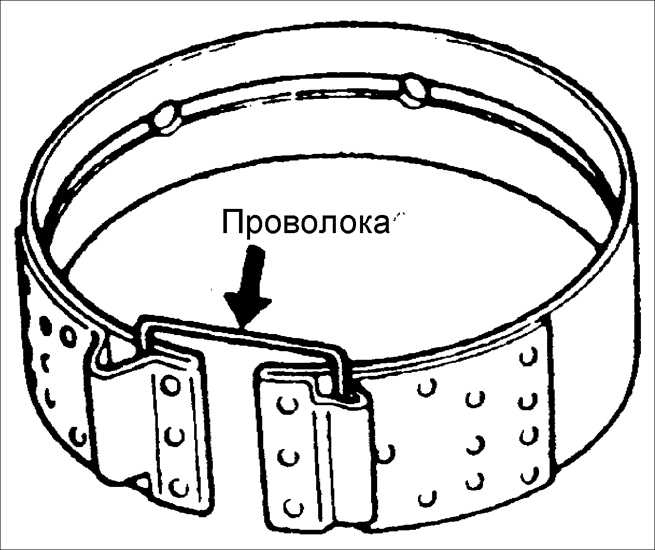

Предупреждение отрезок проволоки для крепления тормозной ленты так, чтобы она не была повреждена при вытягивании.


10.9 Ремонт автоматической коробки передач Киа Сефия 27. Снимите тормозные ленты 2–4.

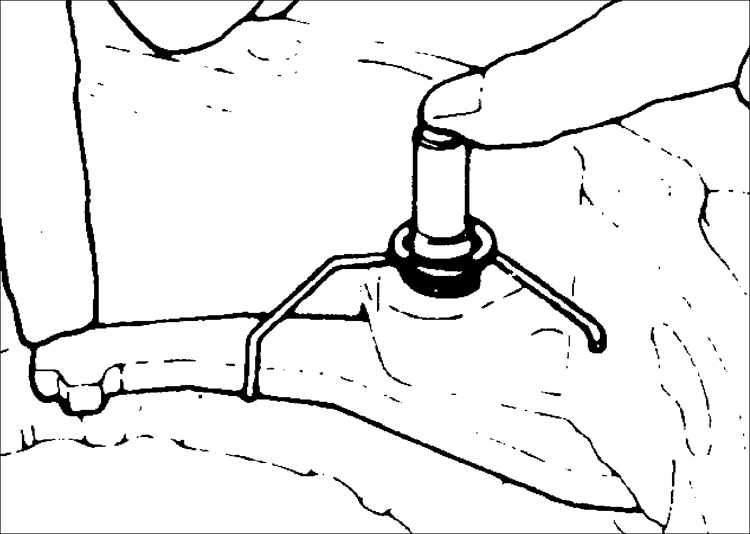

28. Снимите штифт, при этом поддерживайте анкерную стойку.
10.9 Ремонт автоматической коробки передач Киа Сефия 29. Снимите анкерную стойку.

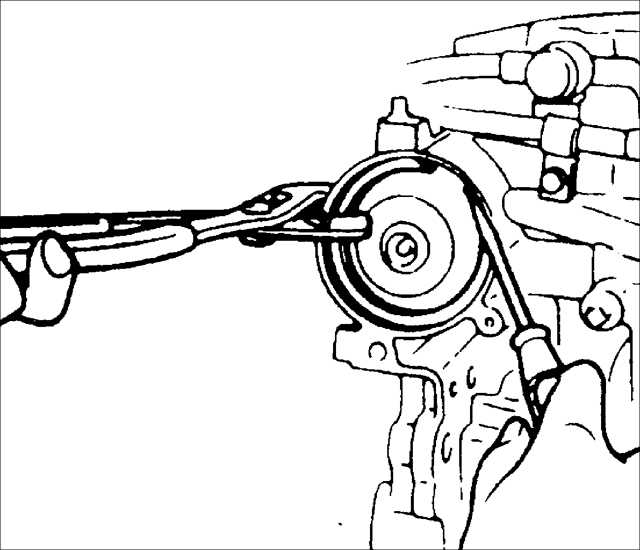

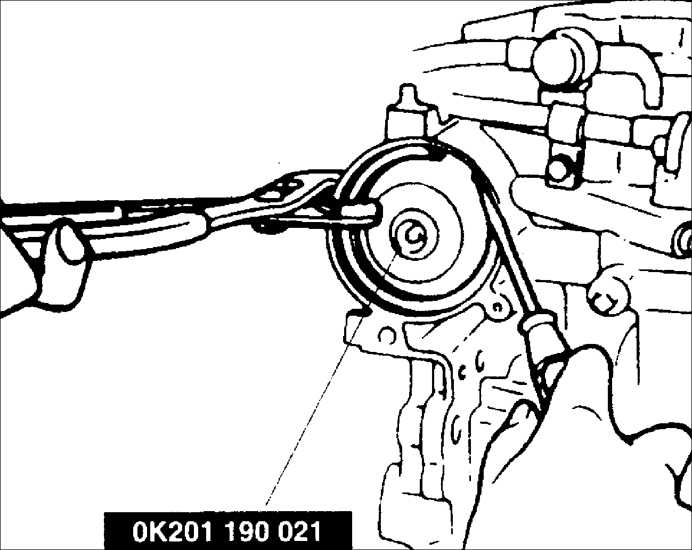

10.9 Ремонт автоматической коробки передач Киа Сефия 30. Снимите сервопривод:

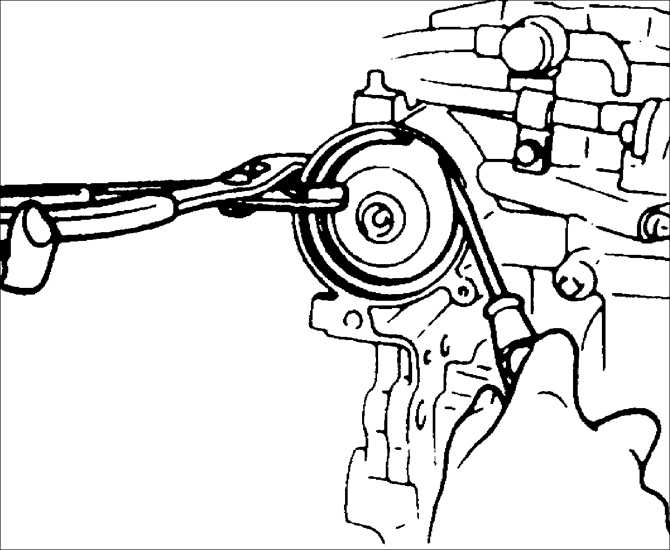

a. сожмите поршень сервопривода и снимите стопорное кольцо;
b. снимите держатель сервопривода, поршень и пружину.
10.9 Ремонт автоматической коробки передач Киа Сефия
10.9 Ремонт автоматической коробки передач Киа Сефия

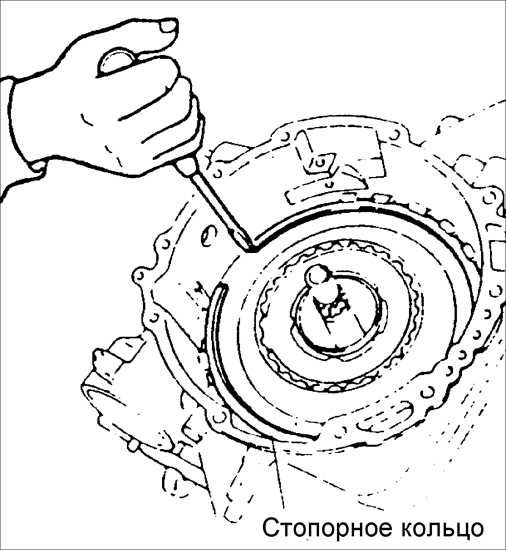

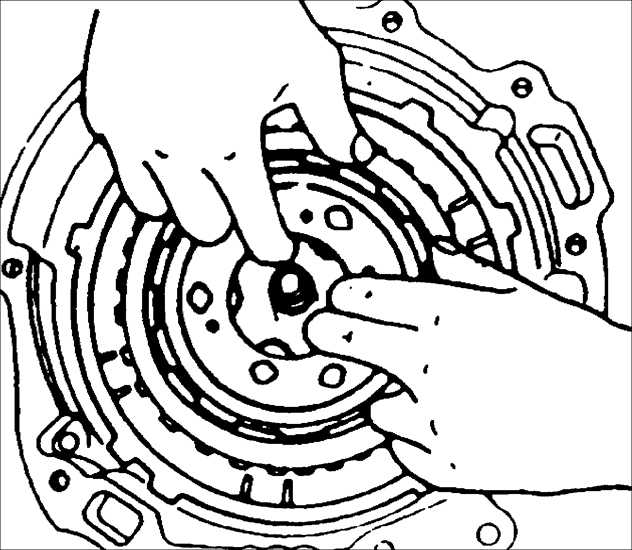

31. Снимите одностороннее сцепление №2 и планетарную сборку:
a. снимите стопорное кольцо;
b. снимите одностороннее сцепление №2 вместе с планетарной сборкой;
c. снимите фрикционную пластину.
10.9 Ремонт автоматической коробки передач Киа Сефия
10.9 Ремонт автоматической коробки передач Киа Сефия

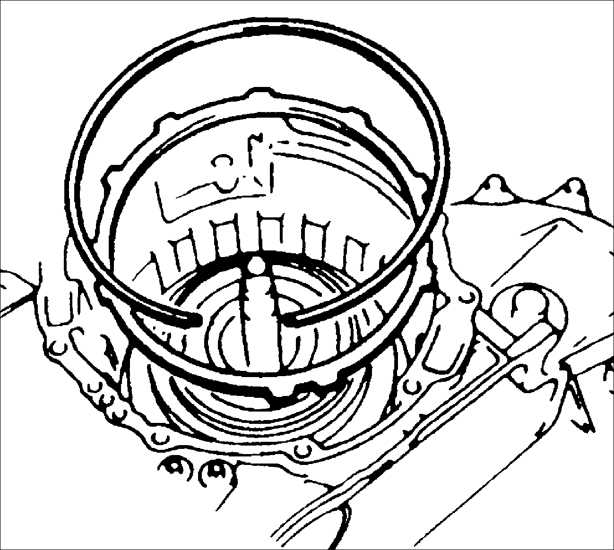

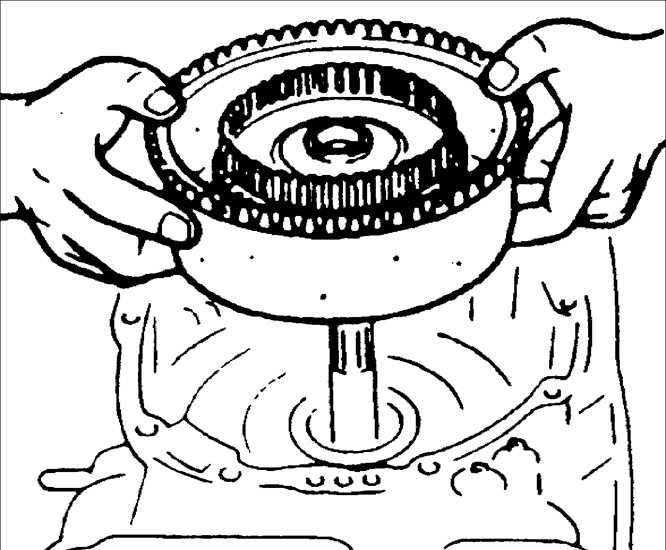

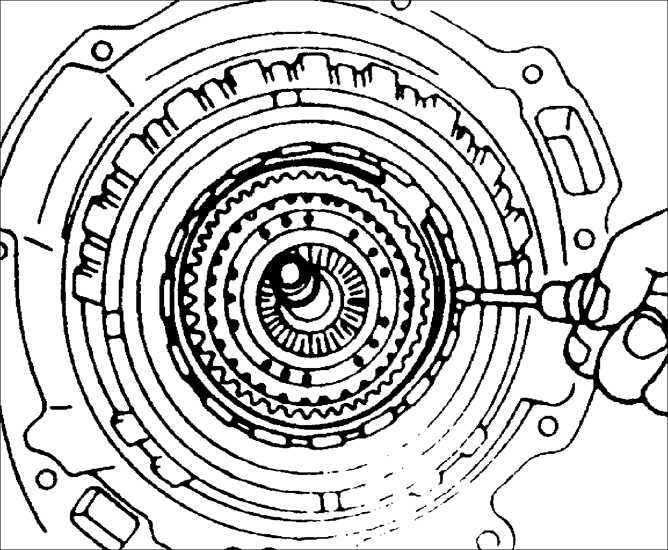

32. Снимите внутреннюю шестерню:
a. снимите стопорное кольцо;
b. снимите внутреннюю шестерню их корпуса выхода.
10.9 Ремонт автоматической коробки передач Киа Сефия
10.9 Ремонт автоматической коробки передач Киа Сефия

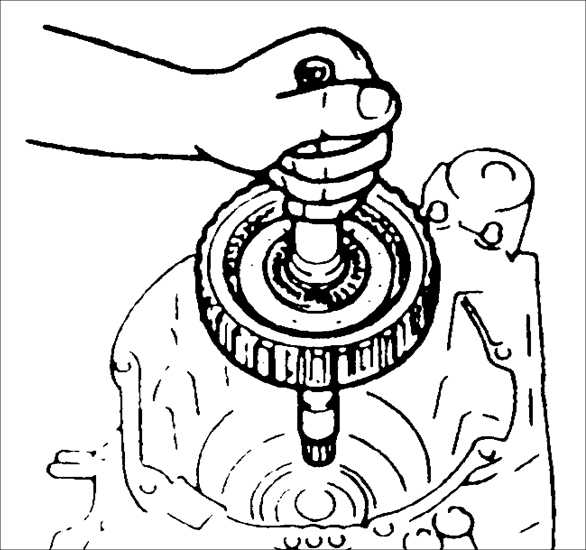

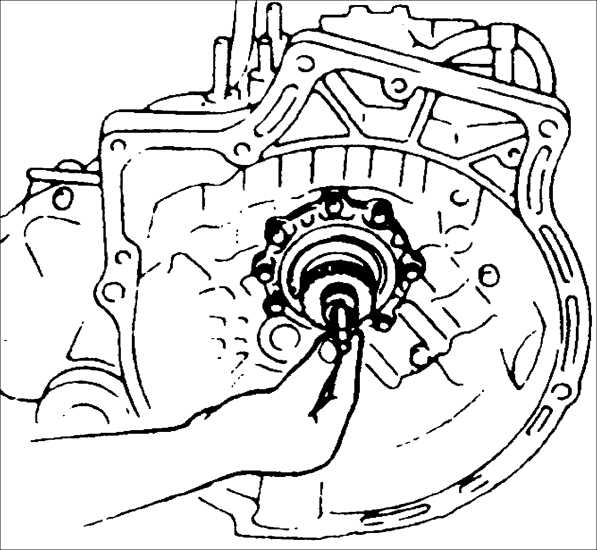

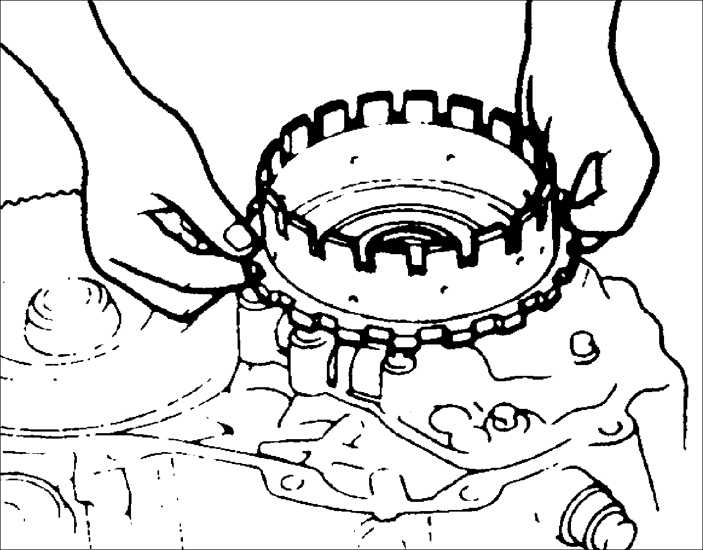

33. Снимите блок сцепления 3–4:
a. снимите уплотнительное кольцо из вала турбины сбоку преобразователя;
b. выведите вал турбины, чтобы удалить блок сцепления 3–4;
c. снимите блок сцепления 3–4 из вала турбины.

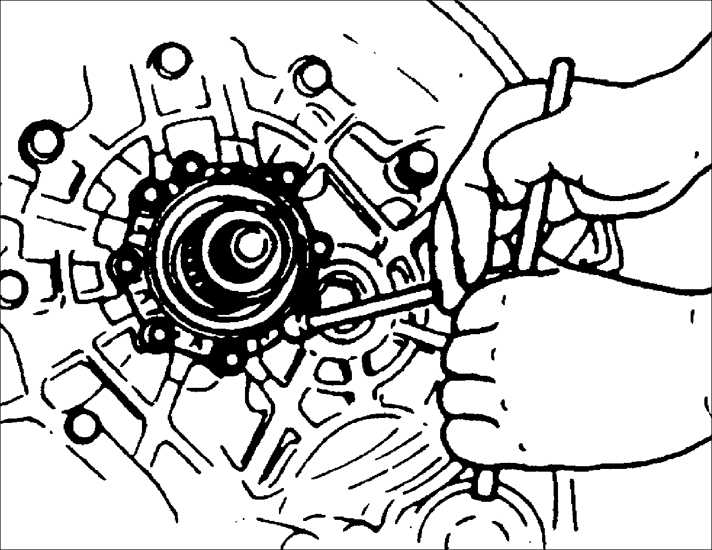

10.9 Ремонт автоматической коробки передач Киа Сефия 34. Выверните болты (со стороны преобразователя – восемь болтов и со стороны картера коробки передач – семь болтов) и снимите картер коробки передач, ударяя по нему пластмассовым молотком.
10.9 Ремонт автоматической коробки передач Киа Сефия 35. Снимите корпус выхода из выходной шестерни.

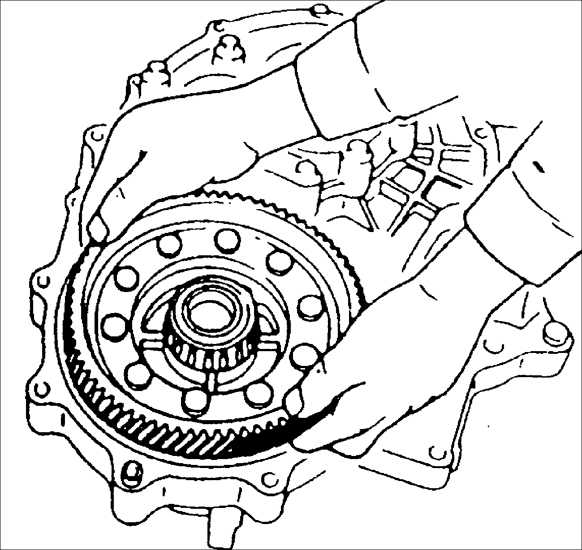

10.9 Ремонт автоматической коробки передач Киа Сефия 36. Снимите дифференциал.
10.9 Ремонт автоматической коробки передач Киа Сефия 37. Снимите корпус подшипников:

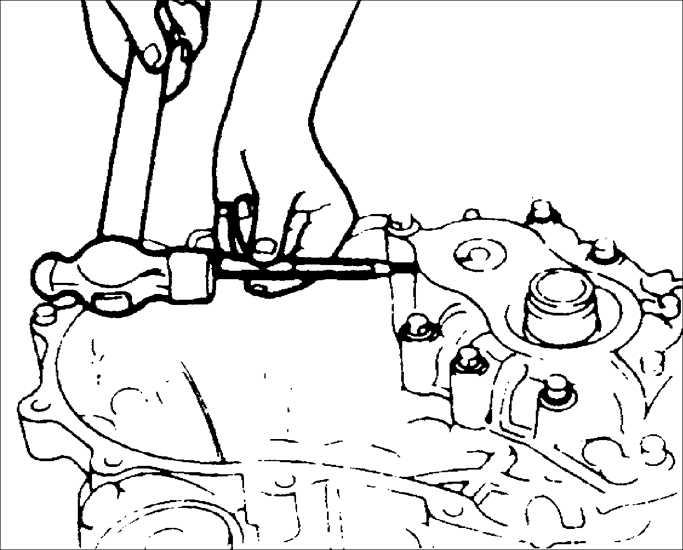

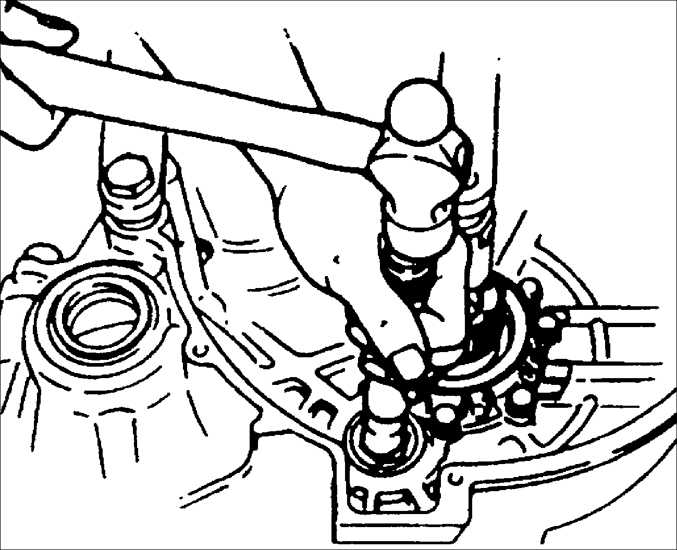

a. молотком и круглой выколоткой выбейте цилиндрический штифт;
b. выверните одиннадцать болтов крепления корпуса подшипников;
c. снимите корпус подшипников, ударяя по нему пластмассовым молотком.
10.9 Ремонт автоматической коробки передач Киа Сефия 38. Снимите блок промежуточной шестерни и узел выходной шестерни, выбивая их со стороны преобразователя крутящего момента.
10.9 Ремонт автоматической коробки передач Киа Сефия
10.9 Ремонт автоматической коробки передач Киа Сефия
39. Снимите крышку подшипников:
a. выверните болты крепления крышки подшипников;
b. специальным приспособлением OK130 175 011A снимите корпус преобразователя;
c. выдавите крышку подшипников из корпуса преобразователя.

Предупреждение ранее снятое наружное кольцо подшипника в течение повторной сборки, чтобы отрегулировать предварительный натяг подшипников.

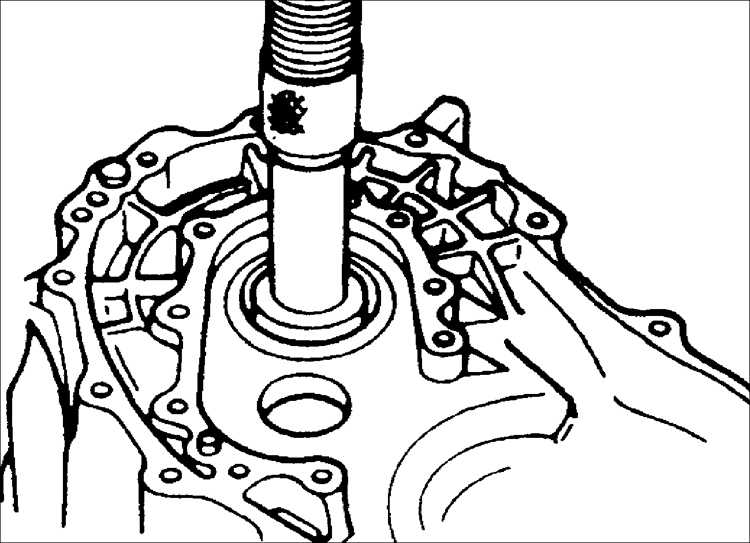

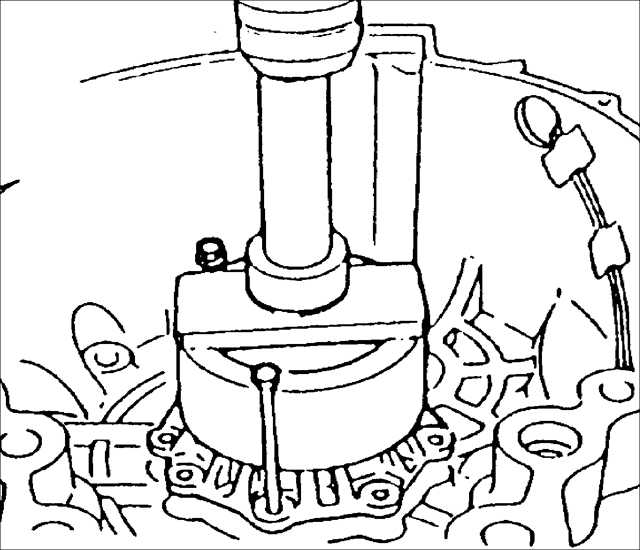

10.9 Ремонт автоматической коробки передач Киа Сефия 40. Специальным приспособлением OK130 170 012 снимите наружное кольцо подшипника.

Сборка


Предупреждение тормозная лента заменены новыми, перед установкой пропитайте новую деталь в жидкости для автоматической коробки передач в течение, по крайней мере двух часов.

для автоматической коробки передач все масляные уплотнительные кольца, вращающиеся детали, уплотнительные кольца круглого сечения, и подвижные детали.

круглого сечения, масляные уплотнительные кольца, и прокладки должны быть заменены на новые.

технический вазелин, но не смазывайте консистентной смазкой.

втулку, замените деталь (узел) содержащую ту же втулку.

сборку необходимо произвести в течение 10 минут и выдержать 30 минут перед заполнением жидкостью для автоматической коробки передач.


ПОРЯДОК ВЫПОЛНЕНИЯ
10.9 Ремонт автоматической коробки передач Киа Сефия 1. Совместите крышку подшипников с направляющими болтами и вдавите ее, как показано на рисунке.

Момент затяжки: 10,8–13,7 Н•м

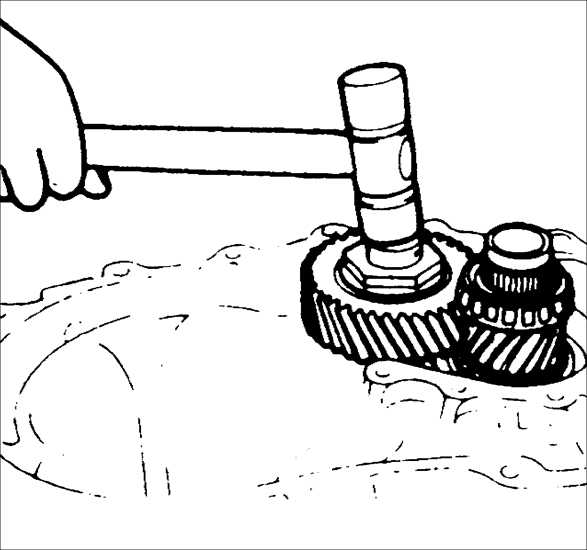

2. Постукивая пластмассовым молотком, установите в сборе промежуточную шестерню и выходную шестерню.
10.9 Ремонт автоматической коробки передач Киа Сефия

3. Установите корпус подшипника:
a. установите корпус подшипника на кожухе преобразователя;
b. совместите углубление на промежуточном валу с меткой на корпусе подшипника;
c. молотком и тонкой выколоткой установите цилиндрический штифт;
d. вверните одиннадцать болтов.

Момент затяжки: 19–25 Н•м

10.9 Ремонт автоматической коробки передач Киа Сефия 4. Установите стопор парковки:
a. установите стопор парковки и вал;
b. установите пружину и стопорное кольцо.
c. вручную переместите вал и убедитесь, что стопор парковки работает.
10.9 Ремонт автоматической коробки передач Киа Сефия 5. Установите суппорт модулятора и закрепите новыми болтами.

Момент затяжки: 15–17 Н•м

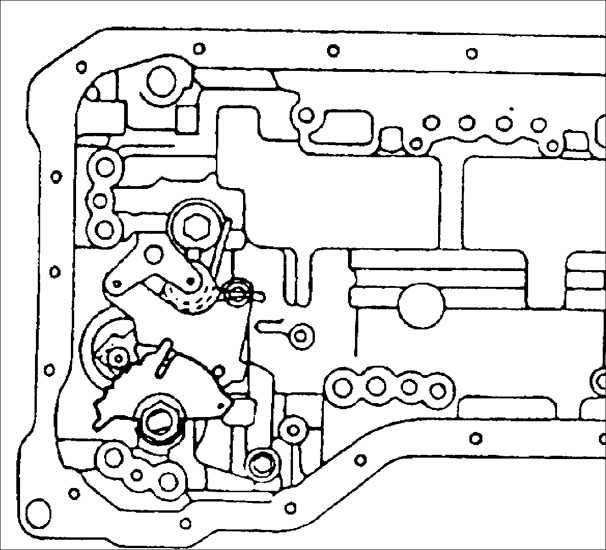

10.9 Ремонт автоматической коробки передач Киа Сефия 6. Установите рычаг фиксатора и возвратную пружину.
10.9 Ремонт автоматической коробки передач Киа Сефия 7. Установите рычаг парковки.
10.9 Ремонт автоматической коробки передач Киа Сефия

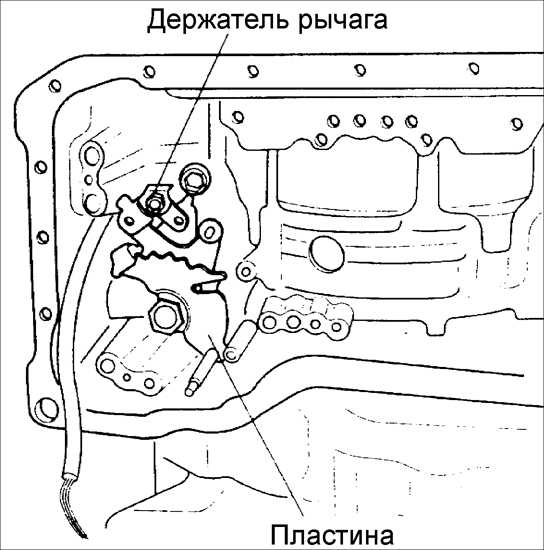

8. Установите держатель рычага и болт.

Момент затяжки: 7,9–10,7 Н•м

10.9 Ремонт автоматической коробки передач Киа Сефия

9. Установите пластину и вал:
a. установите пластину шайбу и гайки;
b. затяните гайки требуемым моментом.

Момент затяжки: 42–54 Н•м

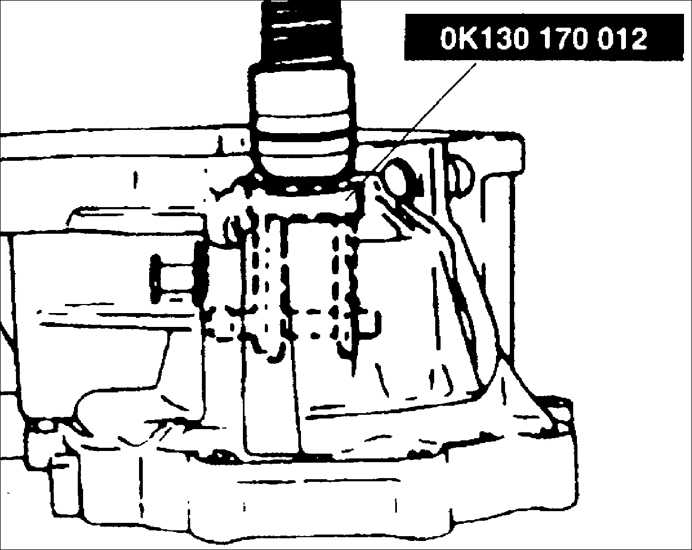

10. Установите дифференциал в кожух преобразователя. Установите специальное приспособление OK201 270 014.
11. Установите новое масляное уплотнительное кольцо на блок выходной шестерни.
10.9 Ремонт автоматической коробки передач Киа Сефия

12. Установите корпус выхода на выходную шестерню и установите кольцо подшипника на корпус выхода.

Наружный диаметр подшипника: 72,1 мм

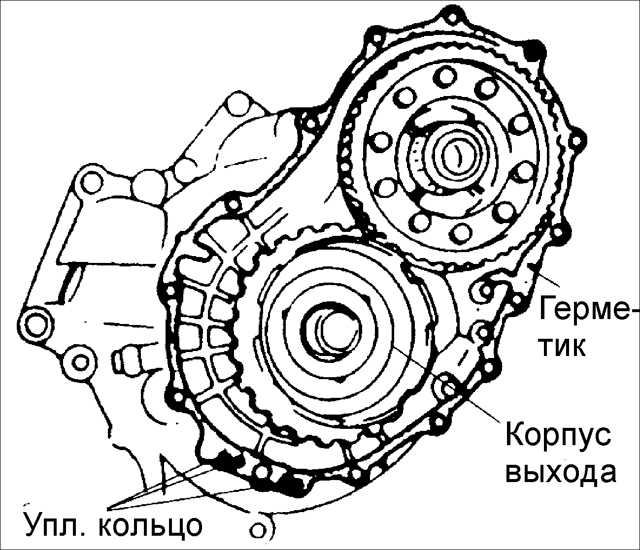

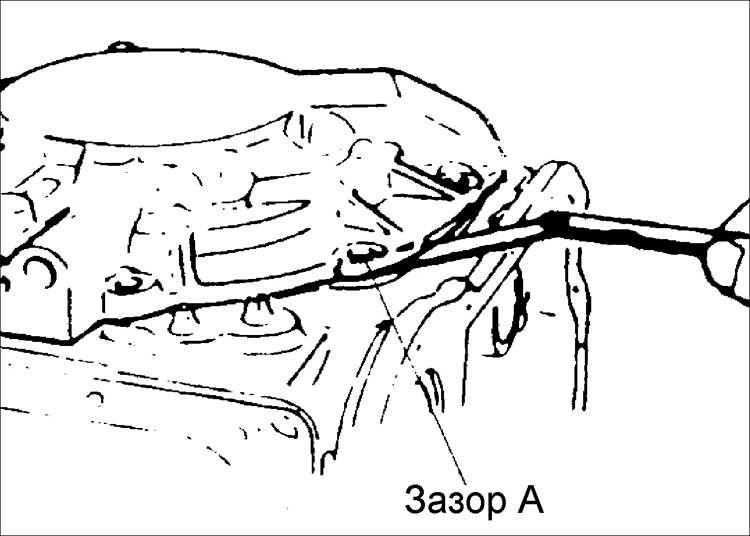

13. Нанесите тонкий слой силиконового герметика TB-1217B на сопрягаемые поверхности кожуха преобразователя и картера коробки передач.
14. Установите новые уплотнительные кольца на кожух преобразователя.

Предупреждение что герметик не будет выдавлен в каналы для смазки, при установке картера коробки передач.

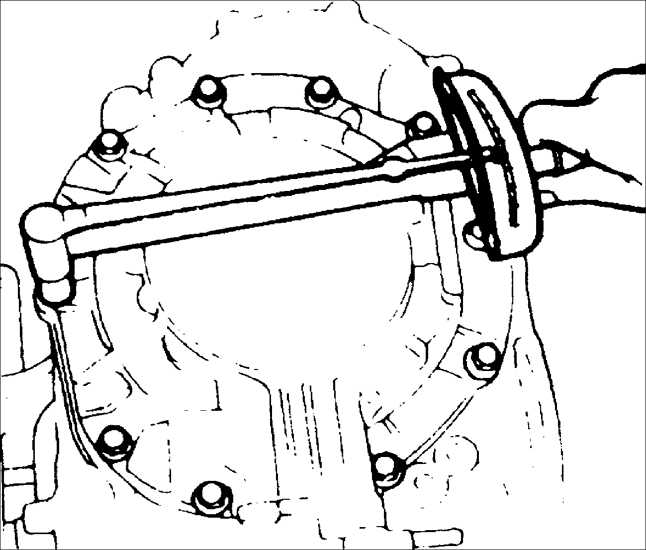

10.9 Ремонт автоматической коробки передач Киа Сефия 15. Закрепите картер коробки передач к кожуху преобразователя.

Момент затяжки: 38–51 Н•м

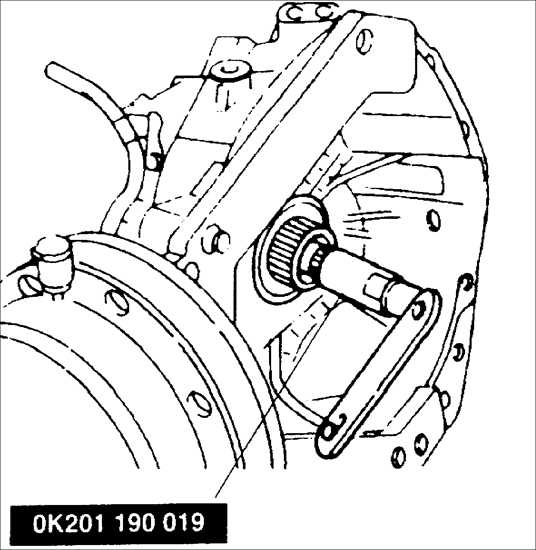

10.9 Ремонт автоматической коробки передач Киа Сефия 16. Для поддержки вала турбины установите специальное приспособление OK201 190 019.
10.9 Ремонт автоматической коробки передач Киа Сефия10.9 Ремонт автоматической коробки передач Киа Сефия 17. Установите вал турбины и блок сцепления 3–4:

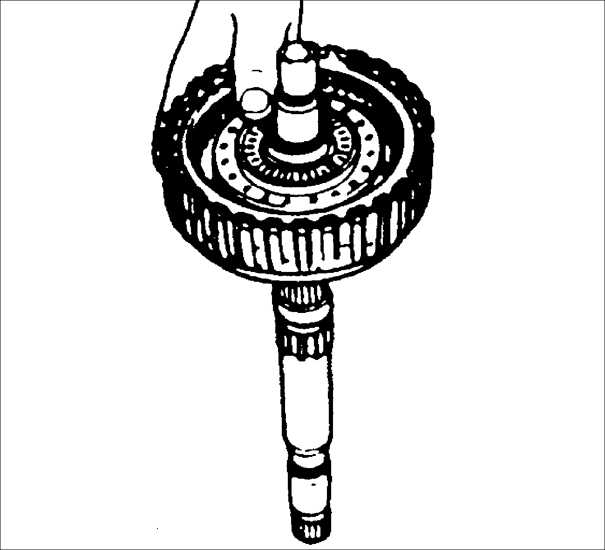

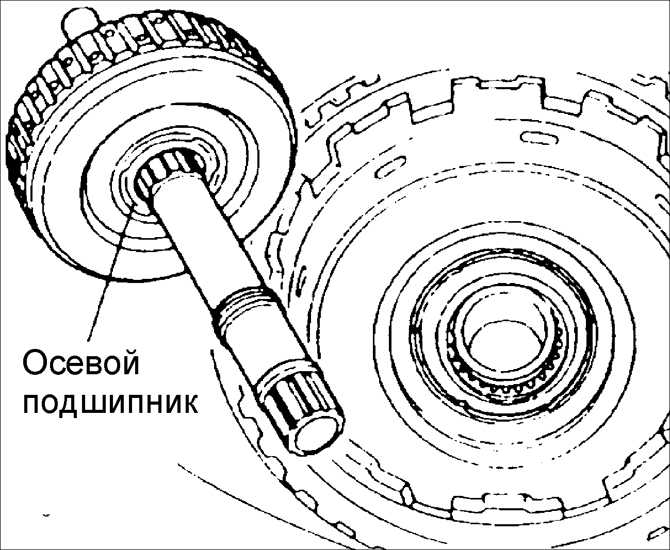

a. соберите вал турбины и блок сцепления 3–4;
b. проверьте, что осевой подшипник установлен должным образом;
c. установите вал турбины и блок сцепления 3–4 в картер коробки передач как сборку.
10.9 Ремонт автоматической коробки передач Киа Сефия 18. Установите внутреннюю шестерню:
a. установите внутреннюю шестерню в корпус выхода;
b. установите пружинное стопорное кольцо.
10.9 Ремонт автоматической коробки передач Киа Сефия
10.9 Ремонт автоматической коробки передач Киа Сефия

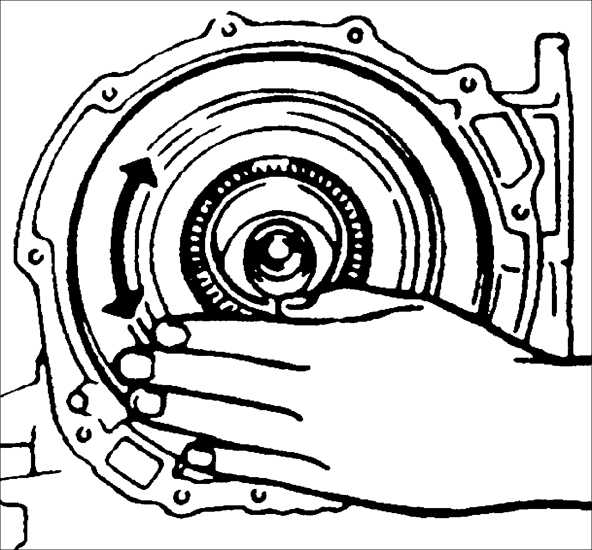

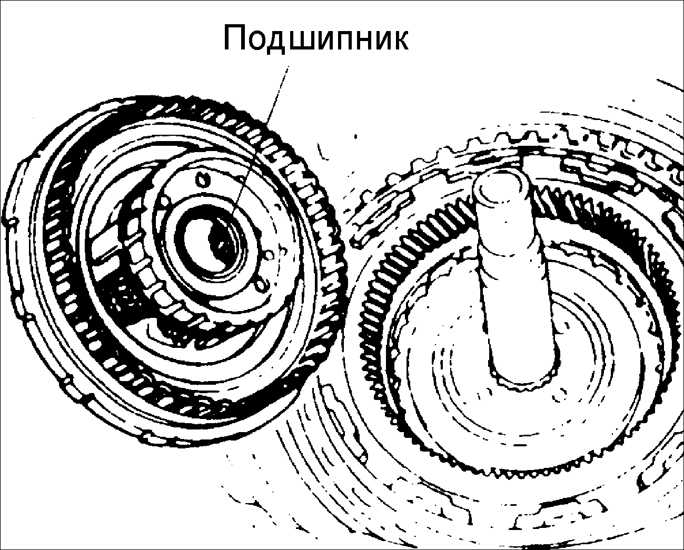

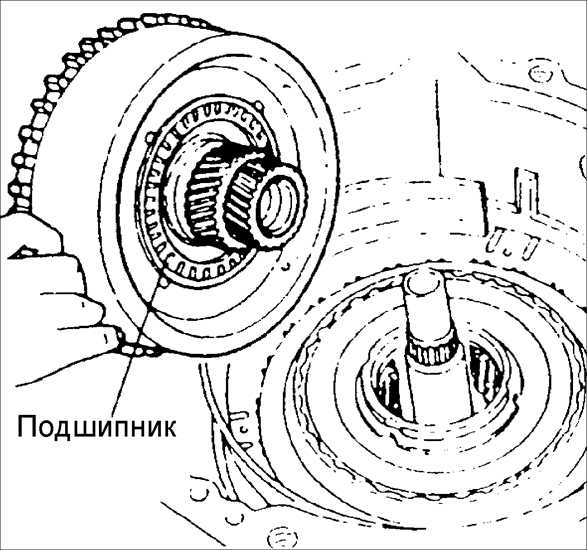

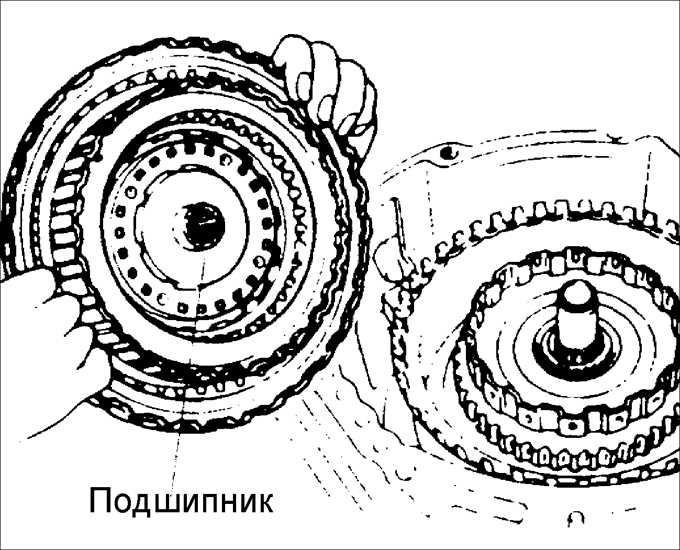

19. Установите планетарную сборку:

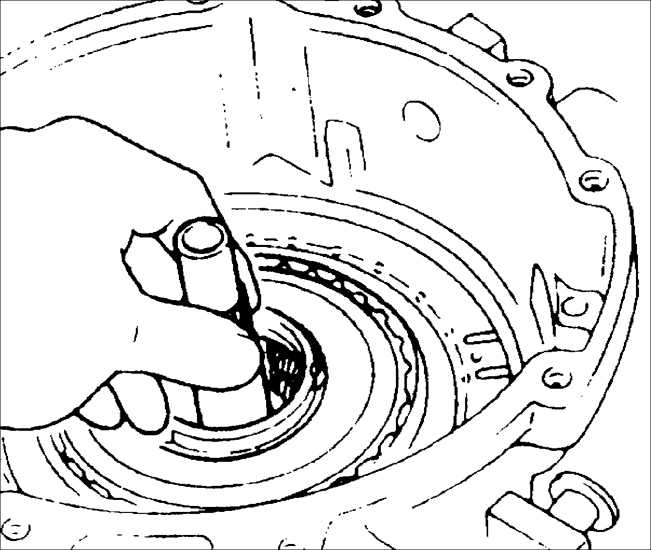

a. проверьте, что осевой подшипник и поверхность качения подшипника установлены должным образом;
b. одной рукой удерживайте вал турбины от проворачивания;
c. установите планетарную сборку и барабан сцепления 3–4, поворачивая его.
10.9 Ремонт автоматической коробки передач Киа Сефия 20. Установите тормозные ленты низших передач, передачи заднего хода и пластину привода.
21. Установите пластину крепления.
22. Установите пружинное стопорное кольцо.

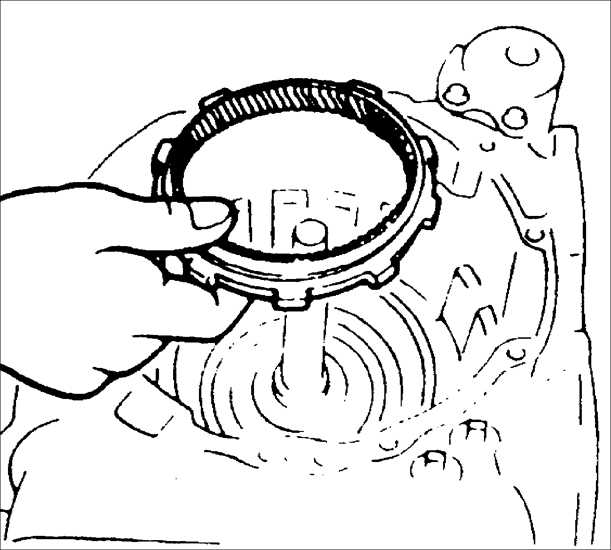

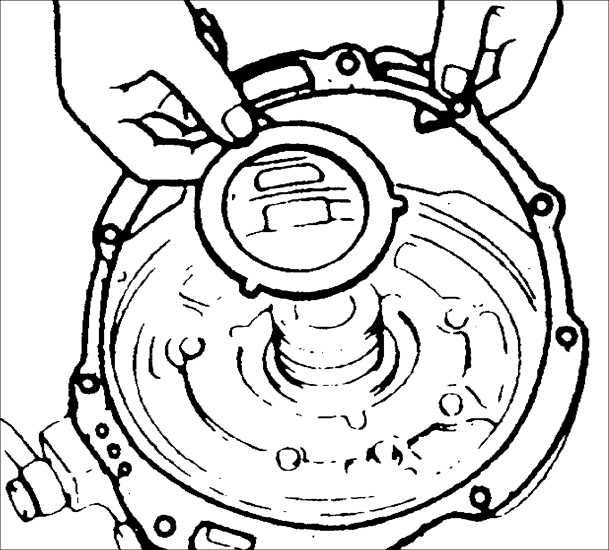

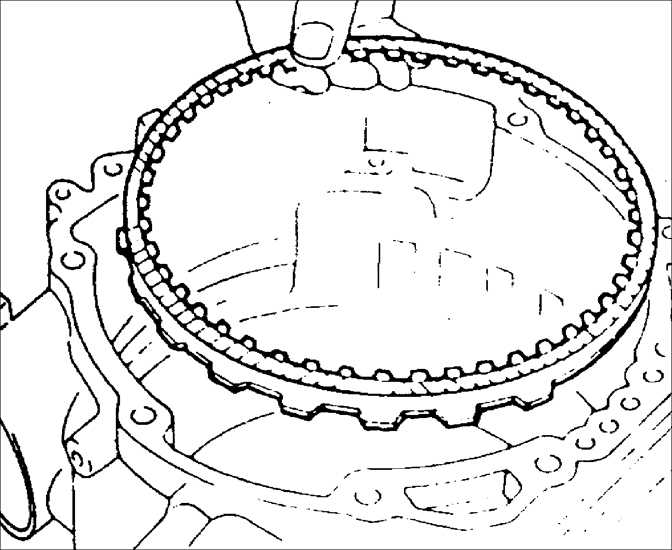

10.9 Ремонт автоматической коробки передач Киа Сефия 23. Установить фрикционный диск.
10.9 Ремонт автоматической коробки передач Киа Сефия 24. Установить одностороннее сцепление №2:
a. держите одностороннее сцепление №2 горизонтально;
b. установите его, проворачивая планетарную сборку против часовой стрелки;
c. установите пружинное стопорное кольцо.

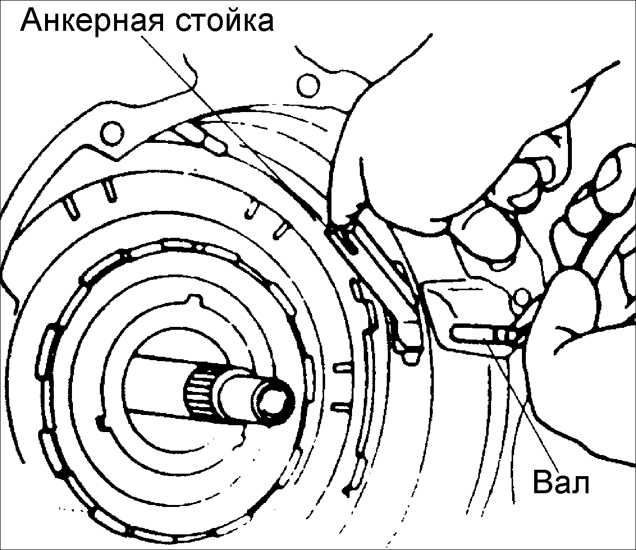

25. Установите анкерную стойку и вал.

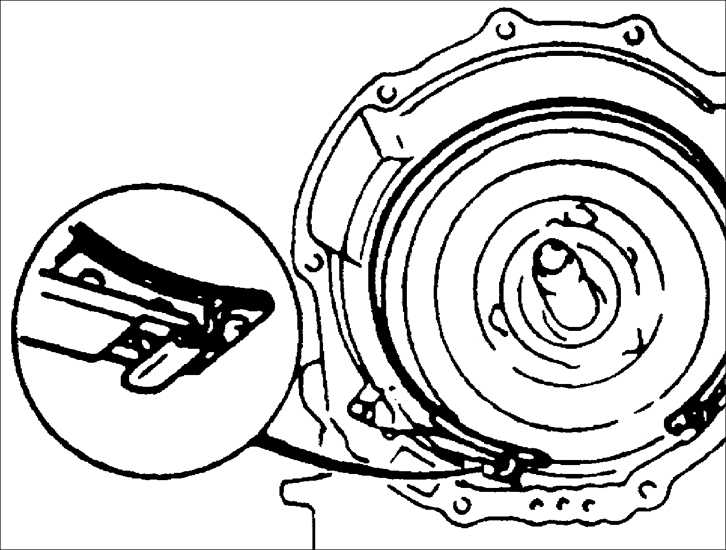

Предупреждение ленты 2–4 и анкерная стойка распираются, как показано на рисунке.


10.9 Ремонт автоматической коробки передач Киа Сефия 26. Установите тормозную ленту 2–4 в картере коробки передач так, чтобы лента была полностью свободна.
10.9 Ремонт автоматической коробки передач Киа Сефия 27. Установите малую солнечную шестерню и одностороннее сцепления №1:
а. проверьте, что осевой подшипник и поверхность качения подшипника установлены в правильном положении;
b. поворачивая, установите малую солнечную шестерню и одностороннее сцепления №1.
10.9 Ремонт автоматической коробки передач Киа Сефия
10.9 Ремонт автоматической коробки передач Киа Сефия
28. Установите сцепление переднего/ заднего хода:

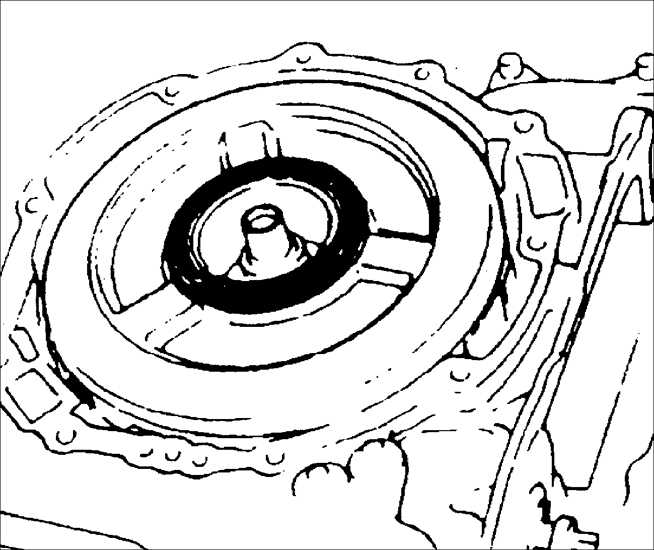

a. проверьте, что осевой подшипник установлен в правильном положении;
b. поворачивая, установите сцепление переднего/ заднего хода.

Предупреждение сцепления переднего/ заднего хода по отношению к фланцу картера коробки передач различна.

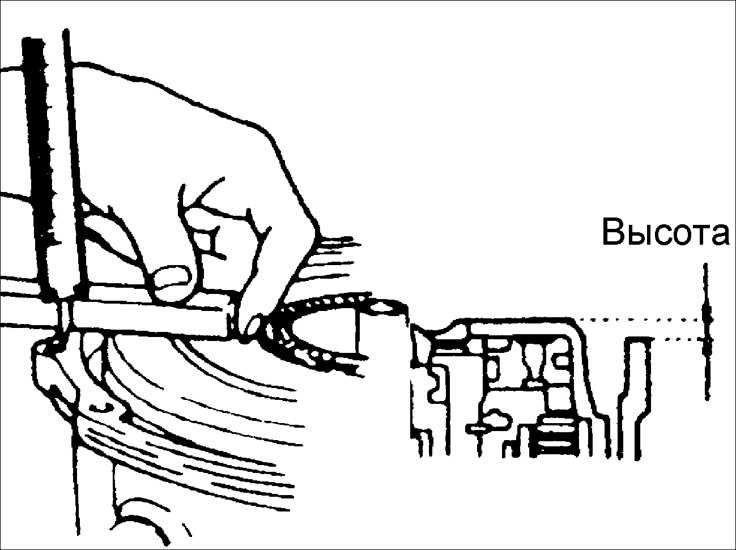

10.9 Ремонт автоматической коробки передач Киа Сефия Максимальная высота: 0,9 мм

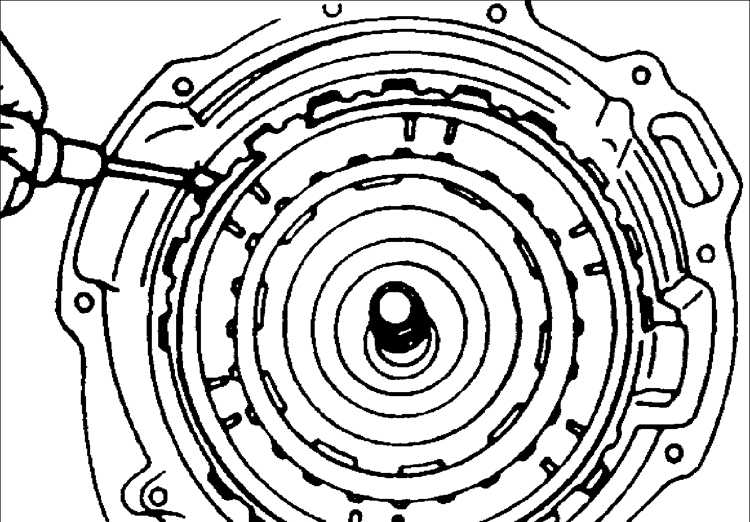

10.9 Ремонт автоматической коробки передач Киа Сефия 29. Установите пружинное стопорное кольцо в углубление вала турбины.
10.9 Ремонт автоматической коробки передач Киа Сефия

10.9 Ремонт автоматической коробки передач Киа Сефия

10.9 Ремонт автоматической коробки передач Киа Сефия
10.9 Ремонт автоматической коробки передач Киа Сефия

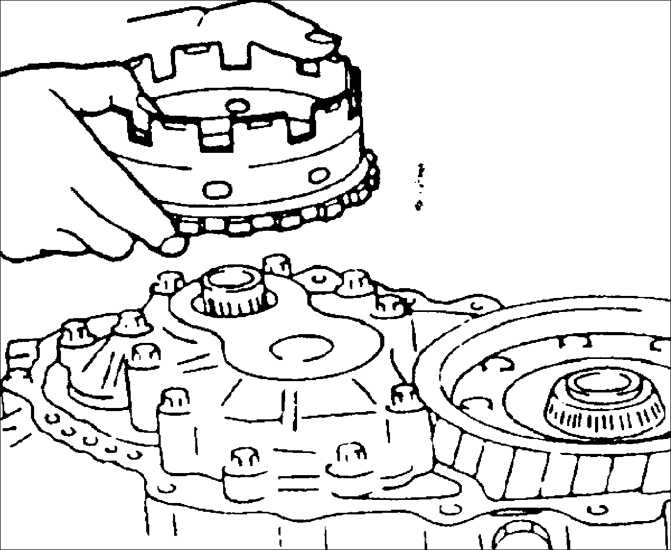

30. Измерьте зазор между фланцем и торцом подшипника качения следующим образом:
a. установите подшипник на сцепление переднего/ заднего хода;
b. снимите предварительно установленную поверхность качения и прокладку;
c. установите самую толстую прокладку (2,2 мм) на масляный насос;
d. установите масляный насос на сборку сцепления, не устанавливая прокладку масляного насоса;
e. измерьте зазор А между картером коробки передач и масляным насосом;
f. в соответствии с измеренным зазором выберите прокладку определенной толщины
Зазор А, мм
Толщина прокладки, мм
0,091 – 1,01
1,2
0,71 – 0,90
1,4
0,51 – 0,70
1,6
0,31 – 0,50
1,8
0,11 – 0,30
2,0
0 – 0,10
2,2
31. Снимите масляный насос, а затем установите поверхность качения подшипника и новую прокладку на масляный насос.

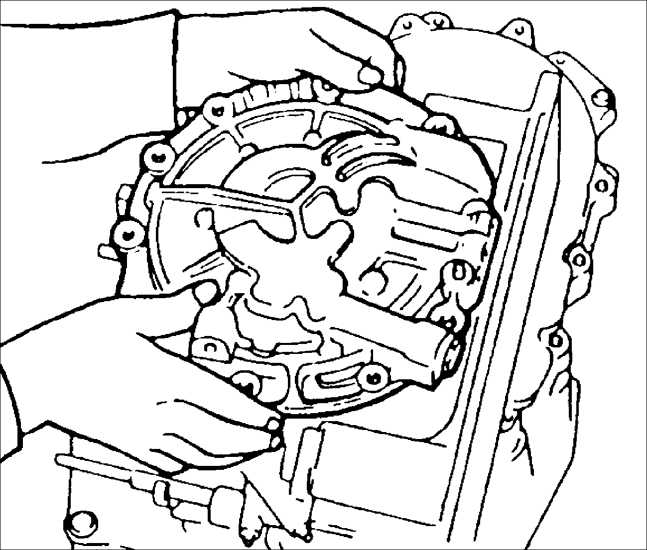

32. Установите масляный насос на коробку передач.

Момент затяжки: 19-25 Н•м
10.9 Ремонт автоматической коробки передач Киа Сефия 33. Проверьте регулировку тормозных лент 2–4 следующим образом:
a. установите поршень сервопривода на приспособление OK201 190 021;
b. установите уплотнительное кольцо круглого сечения на держатель сервопривода с приспособлением OK201 190 021;
10.9 Ремонт автоматической коробки передач Киа Сефия c. смажьте уплотнительное кольцо круглого сечения жидкостью для автоматических коробок передач и установите сборку ленты сервопривода с приспособлением в картер коробки передач и закрепите пружинным стопорным кольцом.

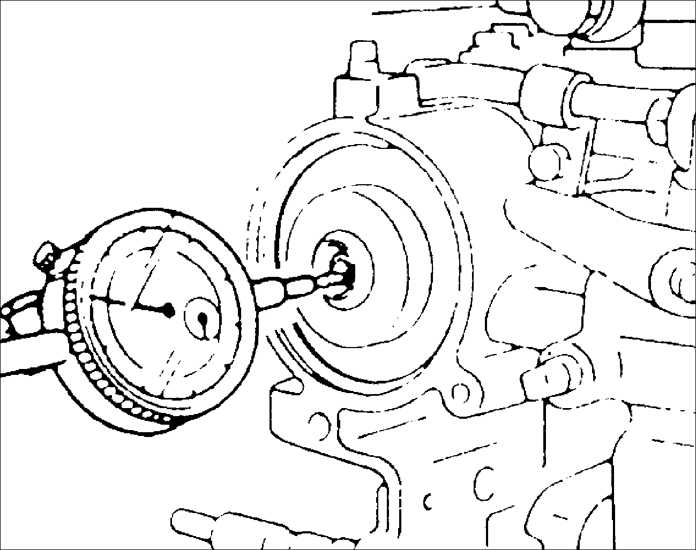

d. установите измерительный наконечник индикатора часового типа в торец стержня поршня;

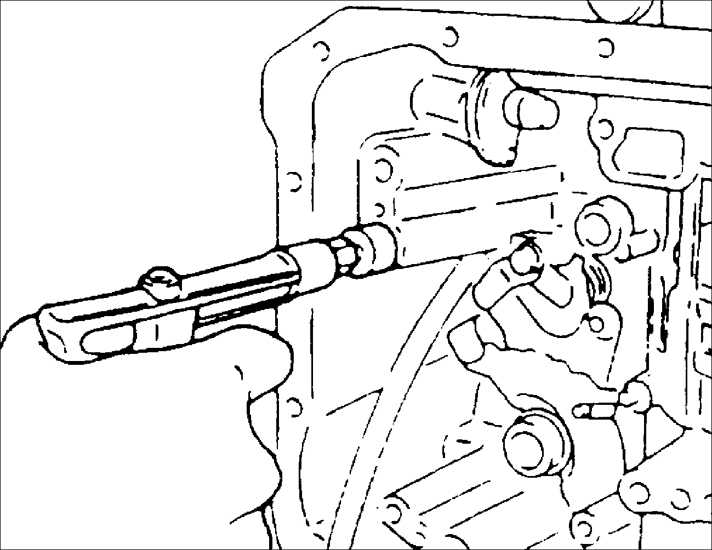

10.9 Ремонт автоматической коробки передач Киа Сефия e. подайте сжатый воздух через канал подачи жидкости, с воздушным соплом уплотненном резиной и измерьте ход стержня;

Давление воздуха: максимум 392 кПа
Ход стержня: 1,0-7,0 мм

f. если ход стержня не соответствует требуемому, выберите соответствующий стержень;

Длина стержня поршня в мм: 95,0, 95,5, 96,0, 96,5, 97,0, 97,5, 98,0, 98,5, 99,0
g. снимите сборку ленты сервопривода с приспособлением.


Предупреждение не повредите пружинное стопорное кольцо.


10.9 Ремонт автоматической коробки передач Киа Сефия 34. Установите сервопривод в картер коробки передач:
a. установите пружину сервопривода и сборку сервопривода.
b. установите пружинное стопорное кольцо.
c. установите тормозную ленту 2–4 на стержень сервопривода поршня.

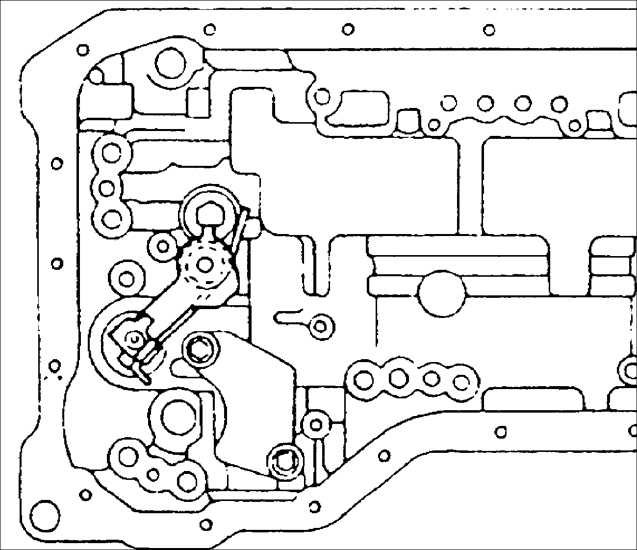

10.9 Ремонт автоматической коробки передач Киа Сефия 35. Совместите механический клапан со штифтом на пластине и установите корпус регулирующего клапана.

Момент затяжки: 7,9-10,7 Н•м
Длина болтов (измеренная от основания головки):
А: 30 мм
В: 50 мм
С: 14 мм

36. Подсоедините электромагнитный клапан и разъем датчика температуры жидкости в автоматической коробке передач.
10.9 Ремонт автоматической коробки передач Киа Сефия 37. Подсоедините разъем электромагнитного клапана.

Предупреждение магниты в масляном поддоне в местах, показанных на рисунке.


10.9 Ремонт автоматической коробки передач Киа Сефия 38. Установите новую прокладку и масляный поддон, и закрепите его девятнадцатью болтами.

Момент затяжки: 8,4–10,7 Н•м

39. Установите входную и выходную трубу.
40. Установите датчик скорости и механизм привода спидометра.
41. Установите датчик угла поворота коленчатого вала.

42. Установите кронштейн.

43. Установите переключатель диапазона коробки передач:
a. вручную поверните вал в позицию N;
b. установить переключатель диапазона коробки передач;
c. затяните болты крепления переключателя диапазона коробки передач;

Момент затяжки: 7,9–10,7 Н•м
d. проверьте, что положение рычага селектора и индикатора выбранной позиции совпадают.

44. Снимите коробку передач со специального приспособления 130 990 007/ OK130 175 011A.

45. Установить новое уплотнительное кольцо и трубу указателя уровня и заливки масла.

Момент затяжки: 7,9–10,7 Н•м

46. Установить датчик частоты вращения на входе турбины.

Момент затяжки: 7,9–10,7 Н•м

47. Установите вал масляного насоса.
10.9 Ремонт автоматической коробки передач Киа Сефия 48. Установите уплотнительное кольцо на вал турбины.
49. Заполните преобразователь жидкостью для автоматических коробок передач.

Тип жидкости для автоматической коробки передач: М-lll или dexron III


Предупреждение жидкостью держите преобразователь в вертикальном положении. Не переливайте жидкость. Если преобразователь не устанавливается легко, не применяйте к нему большие усилия: установите тщательно.


10.9 Ремонт автоматической коробки передач Киа Сефия 50. Установите преобразователь в кожухе преобразователя, поворачивайте его для совмещения пазов.

10.9 Ремонт автоматической коробки передач Киа Сефия

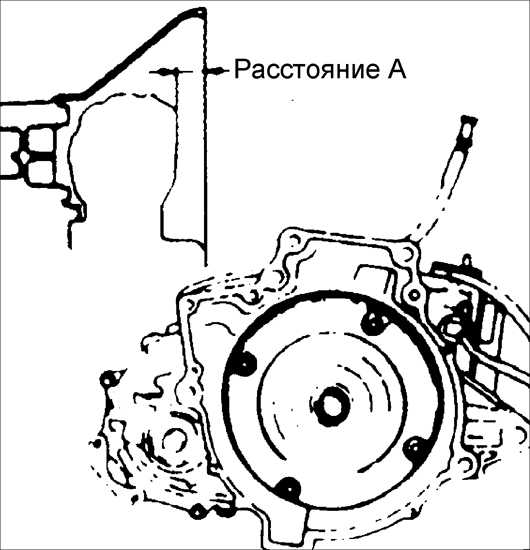

51. Проверьте правильность установки преобразователя, измеряя расстояние А между торцом преобразователя и фланце картера коробки передач.

Расстояние A: 13.6 мм
