2.7. Снятие и установка двигателя
Снятие
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
поиск по сайту правообладателям
содержание ..
1
2
3
4
5
6
7
8
9
Снятие Момент затяжки: 67–93,2 Н•м Момент затяжки: 85,3–116,6 Н•м Момент затяжки: 38–51 Н•м
Момент затяжки: Момент затяжки: 43–62 Н•м
10. Установите пальцы шаровых шарниров нижних рычагов передней
подвески в поворотные кулаки и закрепите стяжными болтами. Момент затяжки: 43–52 Н•м

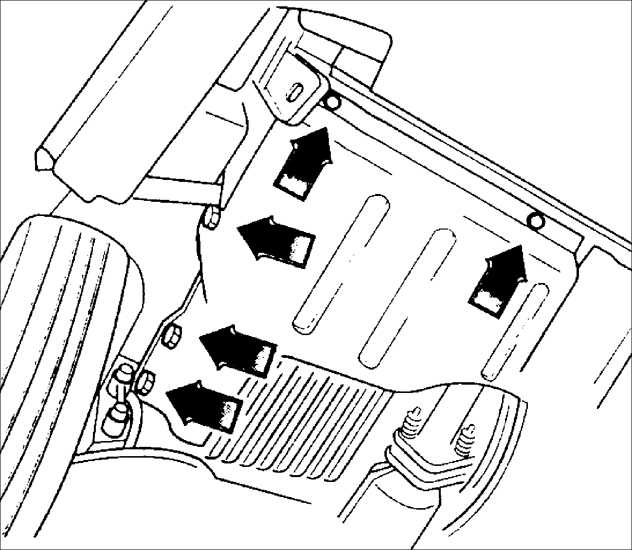

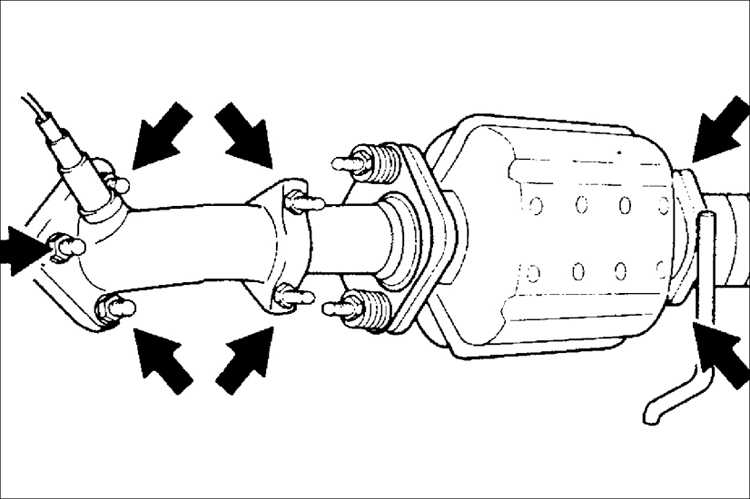

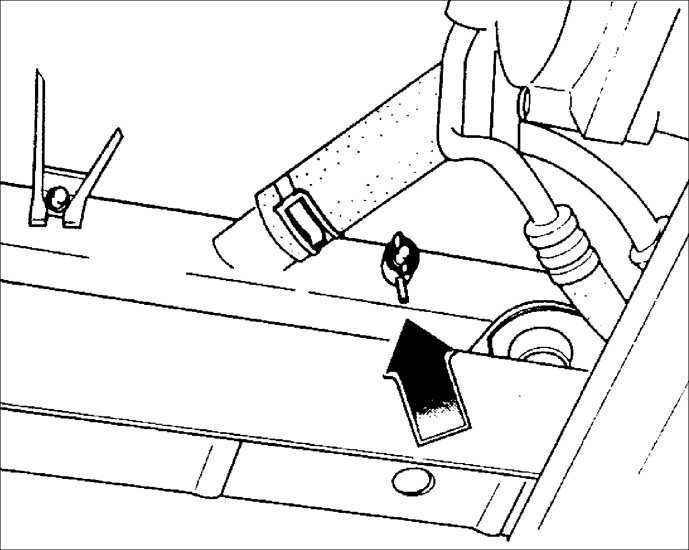

Момент затяжки: 43–61 Н•м 12. Установите приемную выхлопную трубу. Момент затяжки: Момент затяжки: 18,6–25,5 Н•м Момент затяжки: 16–23 Н•м Момент затяжки: 32–46 Н•м Момент затяжки: Момент затяжки: 39–52 Н•м Момент затяжки: 27. Установите левый и правый брызговики моторного отсека
и закрепите их винтами. Момент затяжки: 13,5–16 Н•м
29. Установите шину заземления двигателя и закрепите ее
болтами. Момент затяжки: 33. Установите кронштейн электрических разъемов и закрепите
болтами. Подсоедините электрические разъемы к двигателю. Момент затяжки: 37,2–51,9 Н•м Киа Сефиа. Снятие и установка двигателя
2.7. Снятие и установка двигателя
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите двигатель
вместе с коробкой передач в моторный отсек автомобиля.
2. Вверните три болта крепления
опоры №1 силового агрегата.
3. Установите опору №3 силового
агрегата и закрепите болтами.
4. Закрепите гайками опору №2
силового агрегата.
5. Установите опору №4 силового агрегата
и закрепите болтами.
Гайки: 68–93 Н•м
Болты: 64–89 Н•м

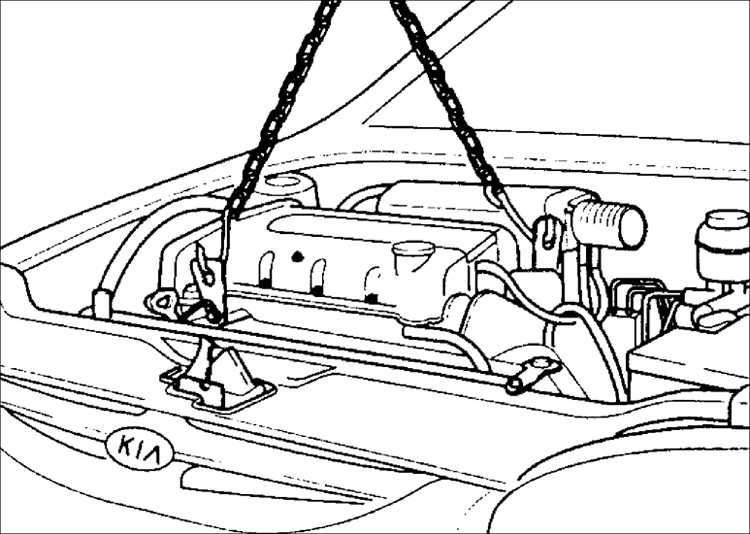

6. Снимите грузоподъемный механизм,
поддерживающий двигатель.
7. Установите новые стопорные кольца
на приводных валах.

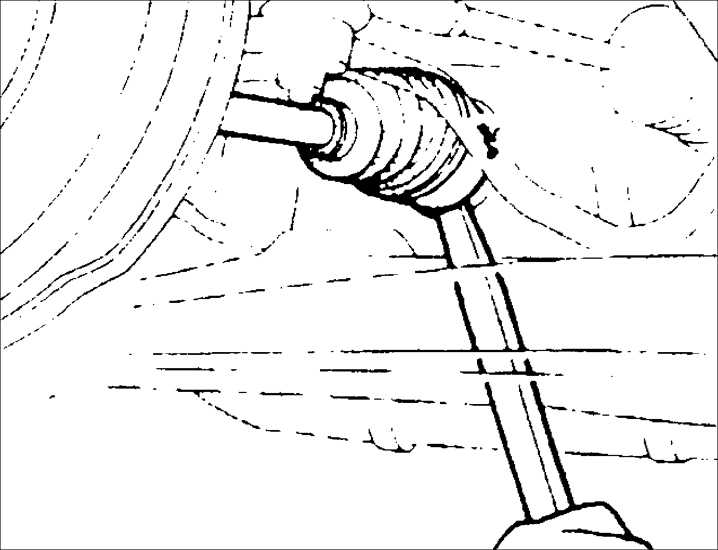

8. Легкими ударами установите внутренние
шарниры равных угловых скоростей приводных валов в коробку передач.

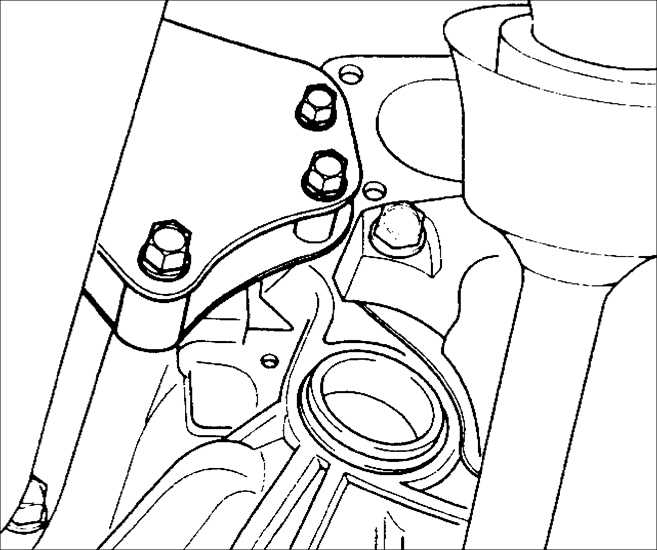

9. Установите кронштейна поддержки
приводного вала и закрепите тремя болтами к блоку цилиндров двигателя.

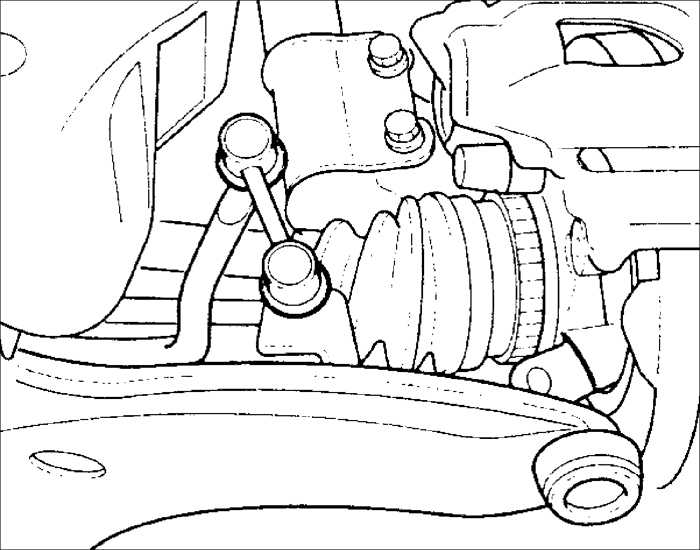

11. Установите левую и правую тяги стабилизатора.
А – 40,2–54,9 Н•м В – 69–94 Н•м
С – 20,6–27,4 Н•м

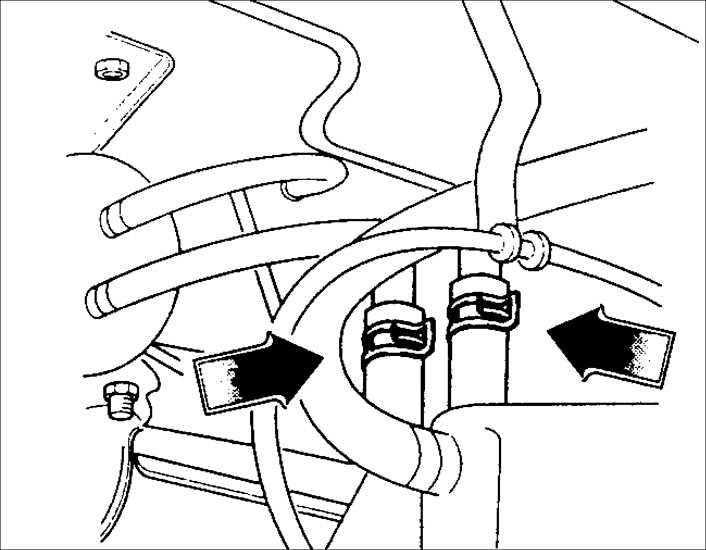

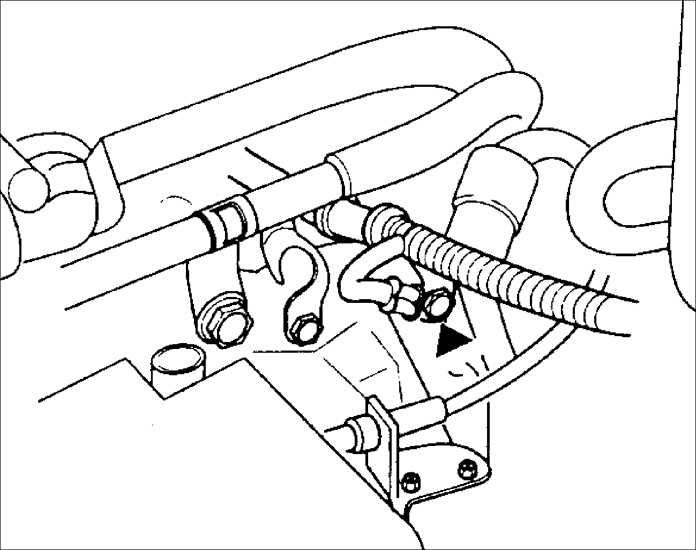

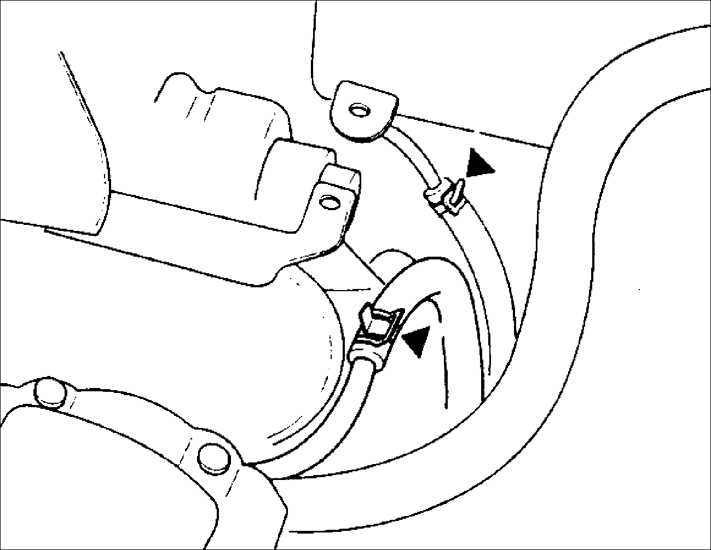

13. Подсоедините две трубы системы охлаждения
масла к автоматической коробке передач.
14. Подсоедините электрический разъем
к электромагнитному клапану автоматической коробки передач.
15. Подсоедините электрический разъем
к переключателю индикатора включенной передачи.

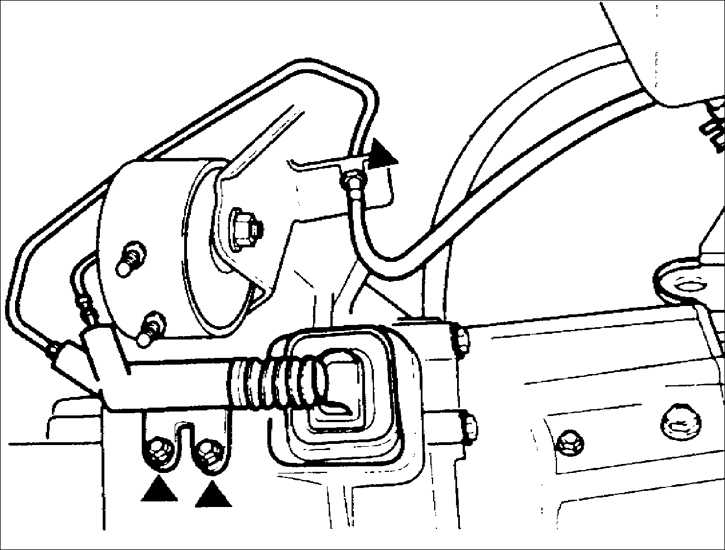

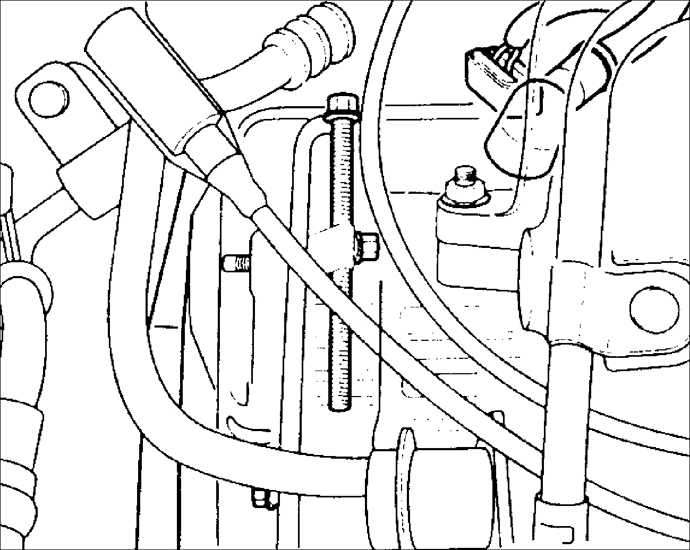

16. Установите рабочий цилиндр сцепления
и подсоедините к нему трубку.
17. Подсоедините тяги управления
механической коробкой передач.

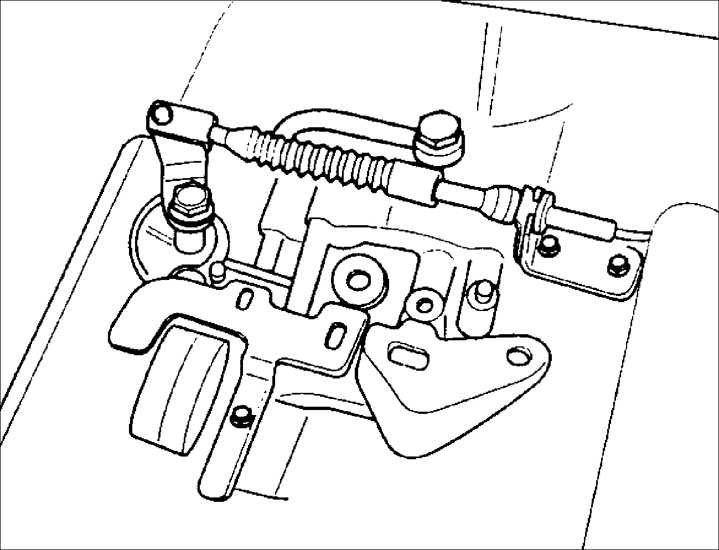

18. Закрепите гайкой с шайбой тягу
автоматической коробки передач.
19. Установите трос селектора на тягу управления
автоматической коробкой передач и закрепите его U-образным зажимом.
20. Подсоедините электрический разъем
к выключателю фонаря заднего хода на автомобилях с механической коробки
передач.

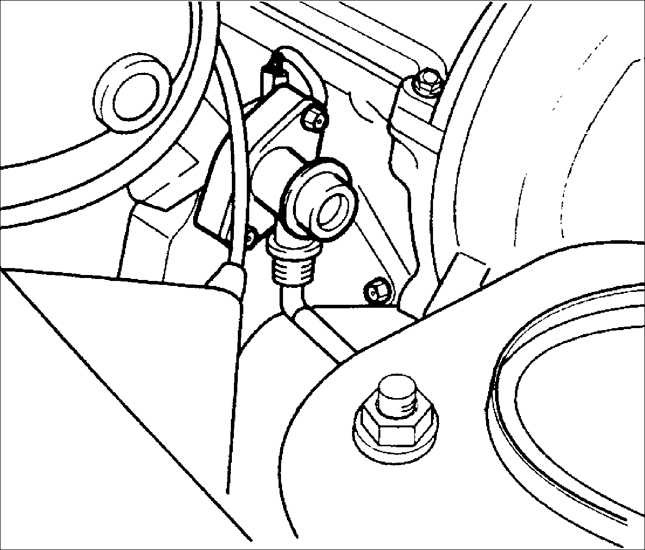

21. Подсоедините электрический разъем к датчику
скорости автомобиля.

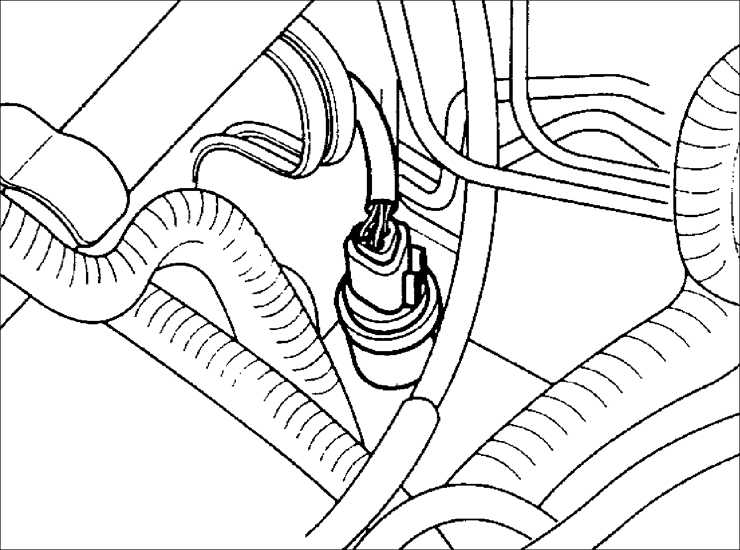

22. Подсоедините электрический разъем к датчику
частоты вращения входного вала коробки передач.

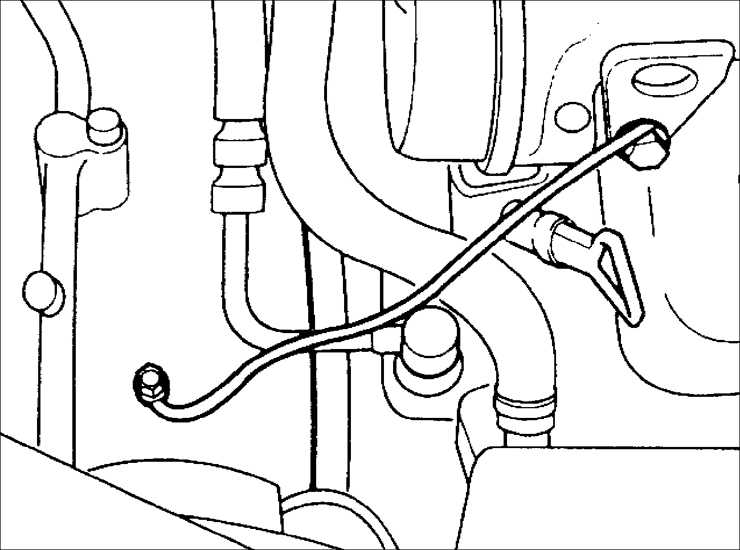

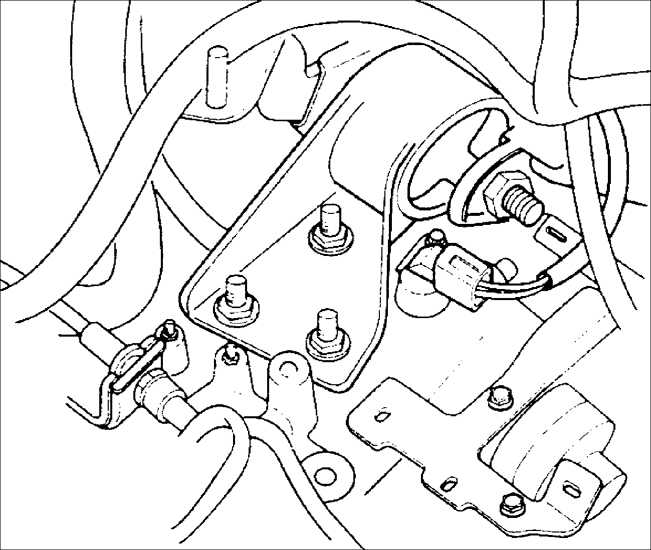

23. Подсоедините шину заземления к верхней
части картера коробки передач.

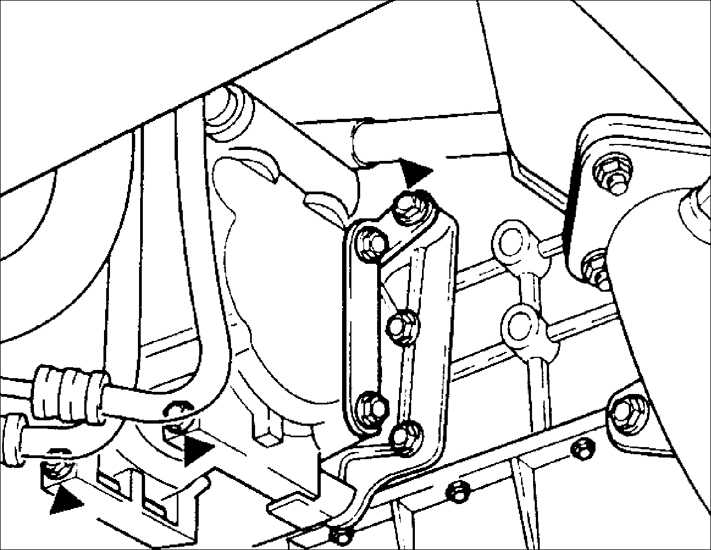

24. Установите кронштейна компрессора кондиционера
и закрепите его пятью болтами.
Кронштейн компрессора: М14 – 38–51 Н•м
М12 – 19–25 Н•м
Компрессор кондиционера: 39–52 Н•м

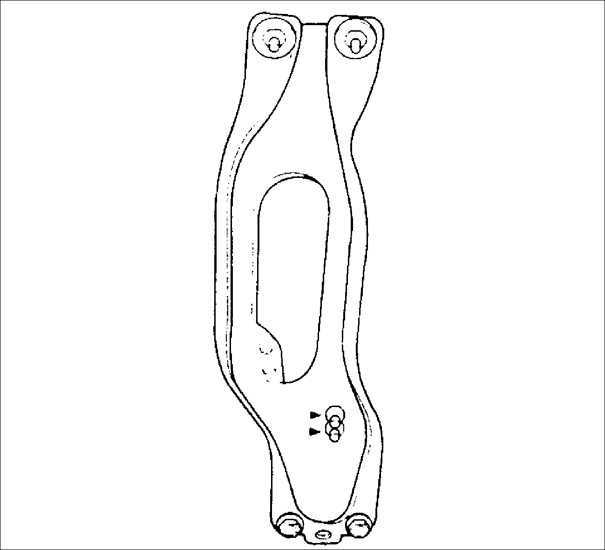

25. Установите и закрепите тремя
болтами кронштейн насоса усилителя рулевого управления.

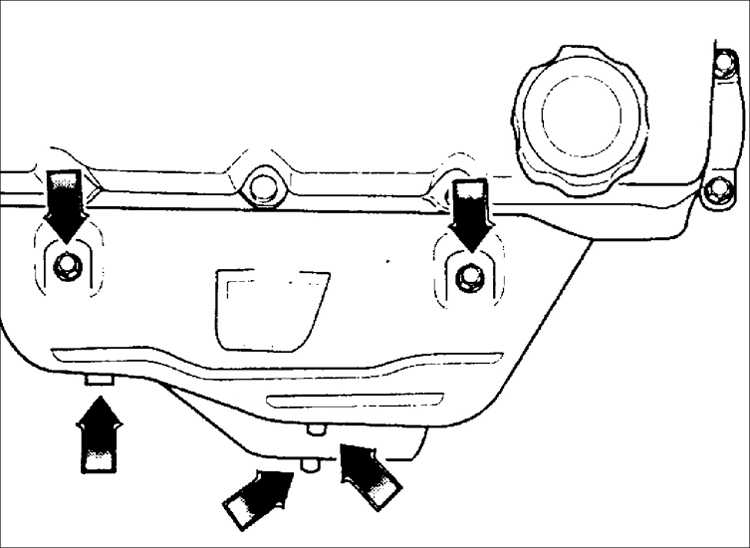

26. Установите термозащитный экран выпускного
коллектора и закрепите его болтами.
TED: 18,6–25,5 Н•м
BFD: 7,8–10,8 Н•м
28. Установите передние колеса и
закрепите их болтами.
Момент затяжки: 88–118 Н•м.
А – 38–51 Н•м
В – 7,8–11,8 Н•м
30. Подсоедините электрические разъемы
к генератору.
31. Подсоедините электрические разъемы к

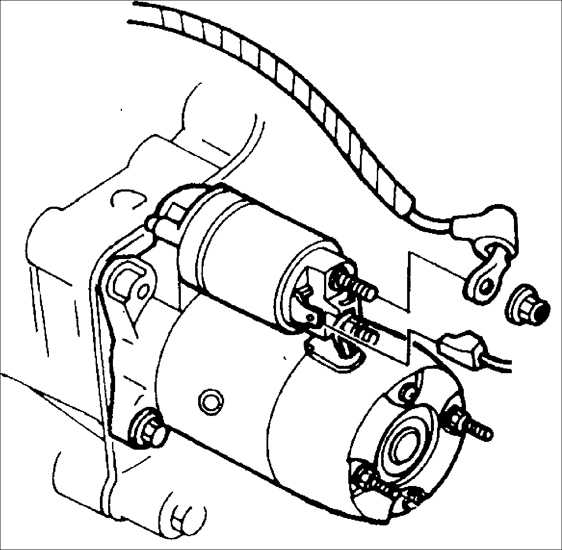

стартеру.

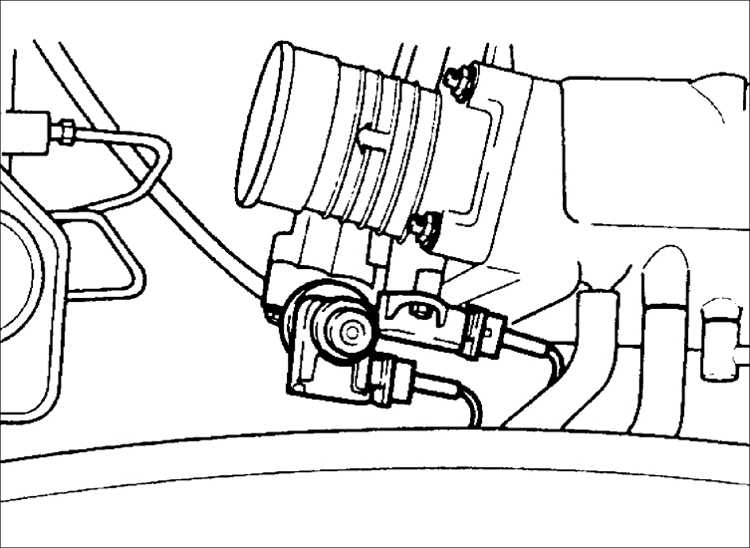

32. Подсоедините электрические разъемы к
клапану системы управления частотой вращения холостого хода и датчику
положения дроссельной заслонки.
34. Подсоедините электрические разъемы к
топливным форсункам.
35. Подсоедините шланги идущие к отопителю.
36. Подсоедините шланг подачи топлива к топливной
магистрали.

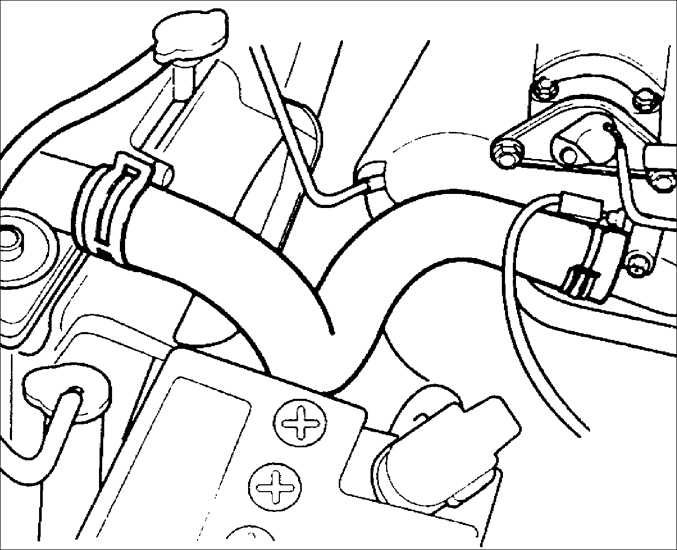

37. Подсоедините верхний и нижний шланги
радиатора.
38. Подсоедините вакуумный шланг к вакуумному
усилителю тормозов.

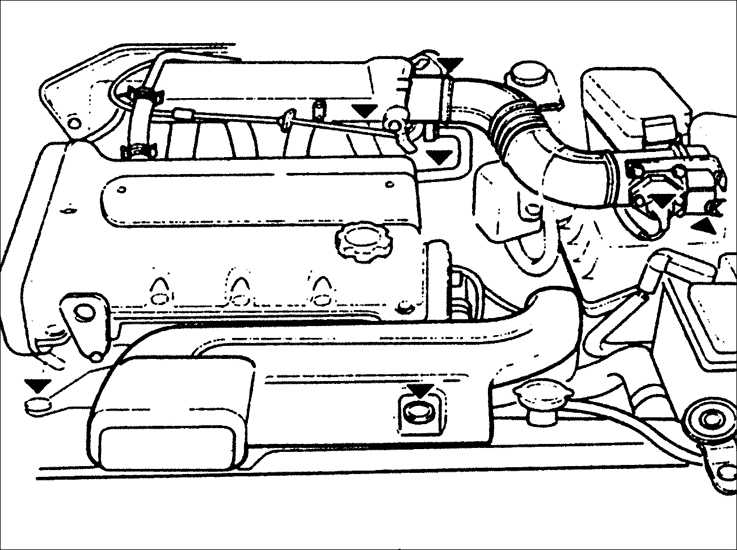

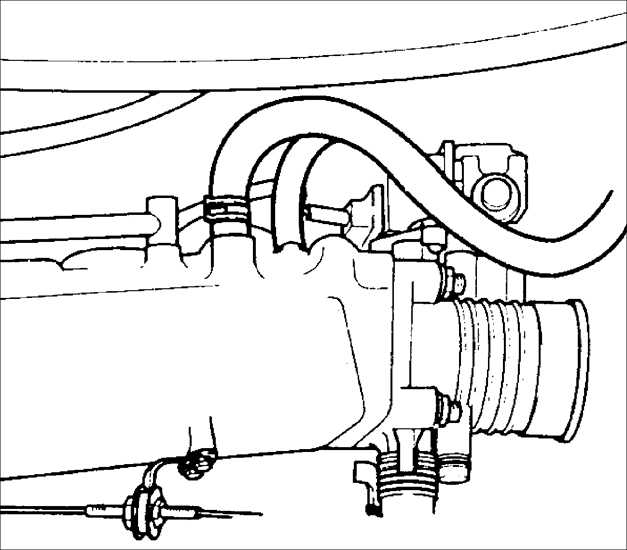

39. Установите корпус воздушного
фильтра в сборе и подсоедините впускной воздушный патрубок к дроссельному
узлу.
40. Установите заборник свежего
воздуха.
41. Подсоедините шланг вентиляции.
42. Установите трос акселератора

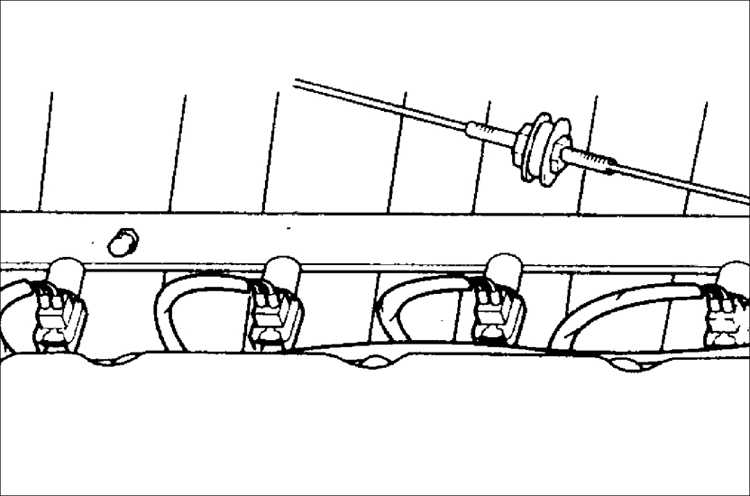

и, при наличии, трос управления системы круизконтроля.
43. Установите диагностический разъем
в кронштейн датчика расхода воздуха.

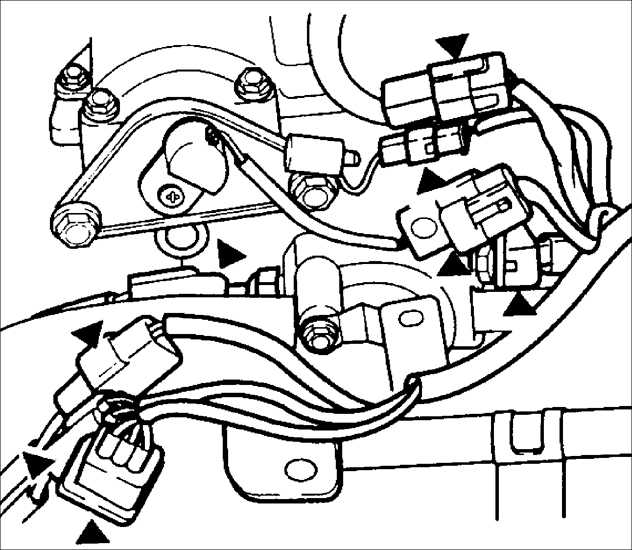

44. Подсоедините электрические разъемы датчика
температуры поступающего в двигатель воздуха и датчика расхода воздуха.
45. Установите ремень привода насоса усилителя
рулевого управления и компрессора кондиционера. Отрегулируйте натяжение
ремня. Вверните шарнирный и монтажные болты.

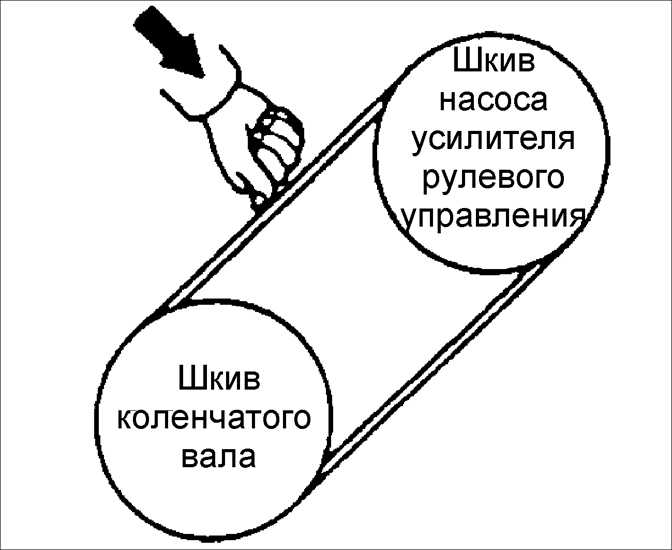

Прогиб ремня:
Новый: 8,0–9,0 мм
Ранее использовавшейся: 9,0–10,0 мм
46. Установите опору аккумуляторной
батареи и батарею.
Момент затяжки: 13,5–16 Н•м
47. Залейте охлаждающую жидкость
в систему охлаждения.
48. Подсоедините провода к положительной
и отрицательной клеммам аккумуляторной батареи.
49. Проверьте уровни и, при необходимости,
долейте все жидкости.
50. Пустите двигатель, проверьте
его работу и отсутствие утечек жидкостей.
