18.10. Генератор

ОБЩИЕ СВЕДЕНИЯ

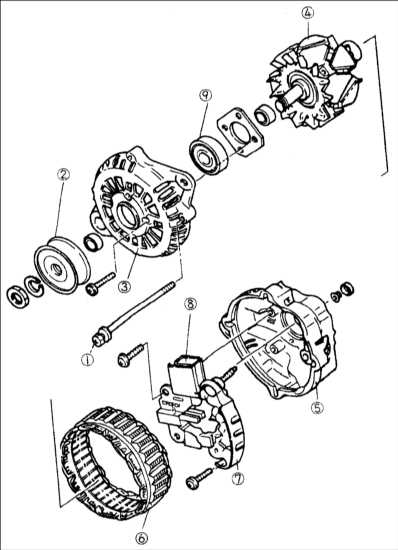

1 – винт с головкой под ключ;
2 – шкив;
3 – передняя крышка;
4 – ротор;
5 – задняя крышка;

6 – статор;
7 – выпрямитель;
8 – узел щеткодержателя;
9 – подшипник.

Генератор вырабатывает выходной ток силой 80 А и имеет встроенный электронный регулятор напряжения. Он установлен на передней части двигателя и приводится в действие ремнем с четырьмя ребрами, который приводит в действие и вентилятор с термореле.

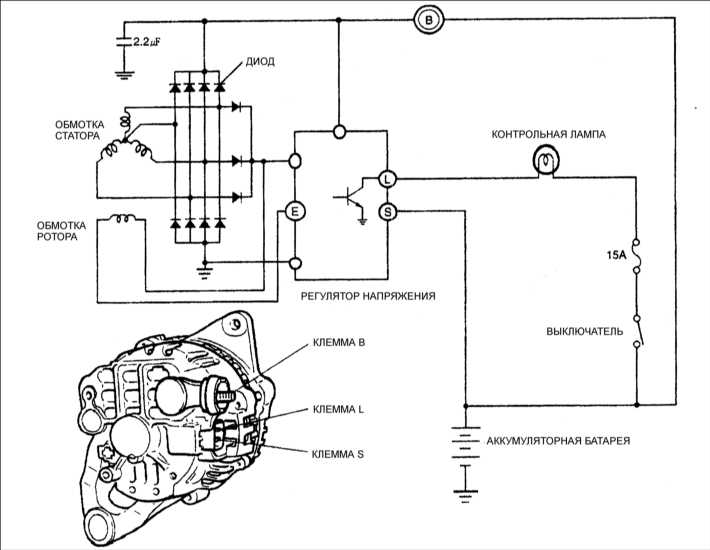

На генераторе имеется три клеммы, с помощью которых он подсоединяется к электрической системе автомобиля. Клемма В (аккумуляторная батарея) располагается на тыльной стороне генератора, а клеммы (L) (лампы) и (S) (датчики) располагаются на боковой поверхности.

Клеммы L и S имеют обозначения на корпусе генератора.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

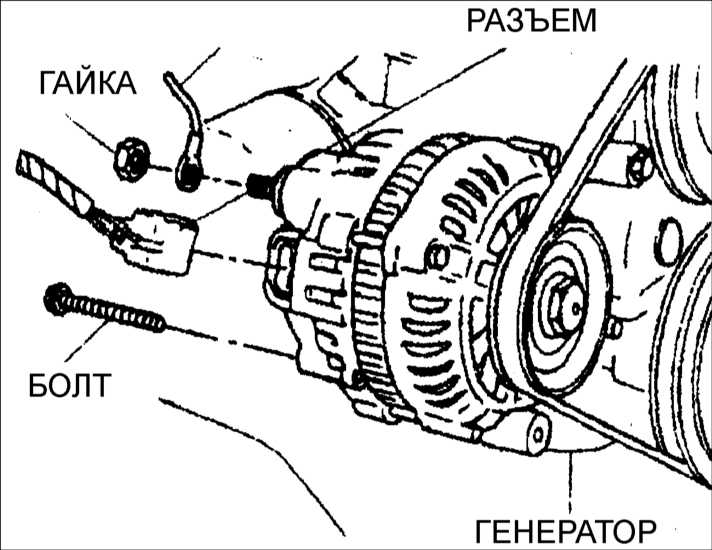

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
	2. Отверните гайку с клеммы В.
3. Снимите провод с клеммы В.
4. Отсоедините электрический разъем от генератора.
5. Выверните регулировочный болт.
6. Выверните болт крепления генератора.
7. Снимите приводной ремень со шкива генератора.
8. Снимите генератор с автомобиля.
9. Установка проводится в последовательности, обратной снятию.

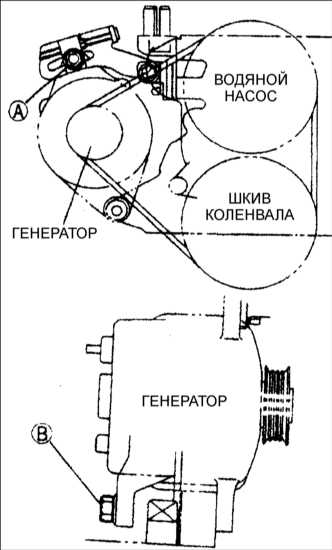

	10. Отрегулируйте натяжение ремня с V–образными гребнями. Прогиб ремня привода генератора двигателя FE DOHC Новый: 6,0–8,0 мм Бывший в употреблении: 7,0–9,0 мм Прогиб ремня привода генератора двигателя Т8 DOHC Новый: 8,0–9,0 мм Бывший в употреблении: 9,0–10,1 мм Момент затяжки Болт А: 19–26 Н–м Болт В: 38–53 Н–м
Предупреждение что провода аккумуляторной батареи правильно подсоединены. высоковольтные приборы, типа мегомметра для проверки сопротивлений. напряжение аккумуляторной батареи всегда подается к клемме В генератора переменного тока. с "массой" контакт L при работе двигателя. двигатель, в то время как контакты L и S отсоединены от генератора.
