18.3. Электрические разъемы
| ОБЩИЕ СВЕДЕНИЯ |

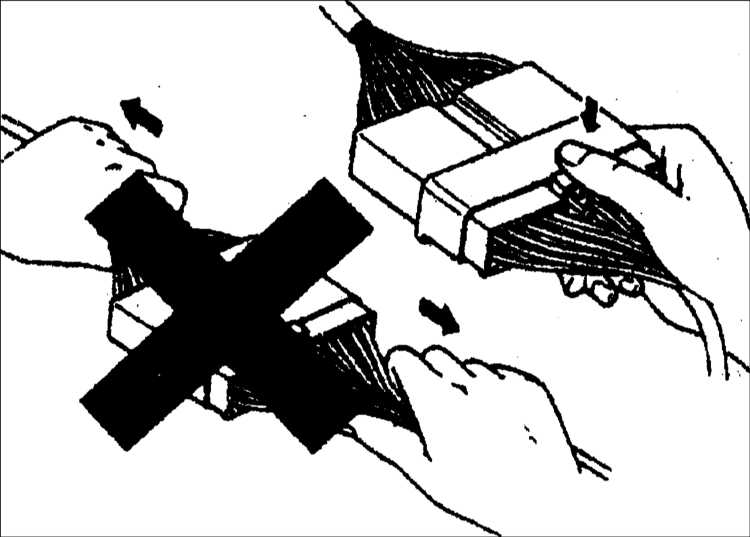

Для отключения разъема нажмите на фиксатор. При отключении разъема не тяните за провода, а держитесь за корпус разъема.
 |
Проверка

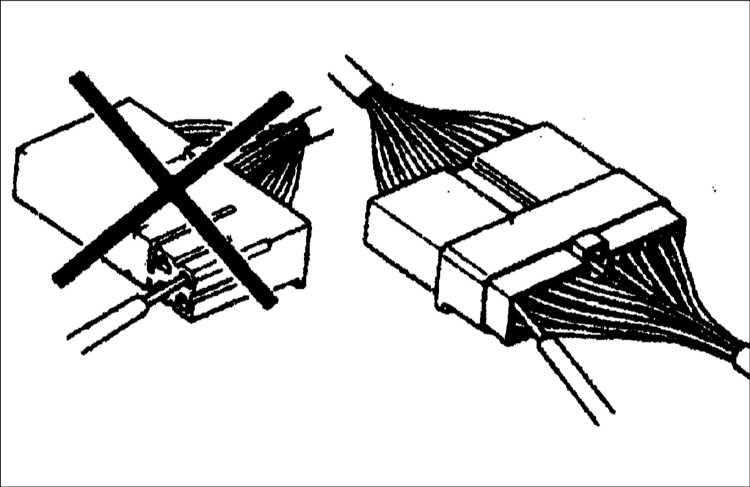

Если в процессе проверки проводимости или напряжения с помощью испытательного прибора щуп вводить в розеточную часть разъема, то при этом возможно разъединение разъема и ухудшение контакта. Поэтому щуп следует подключать со стороны проводки.
 |
Замена
Для разборки разъема пользуйтесь соответствующим инструментом. При установке нажмите до щелчка.

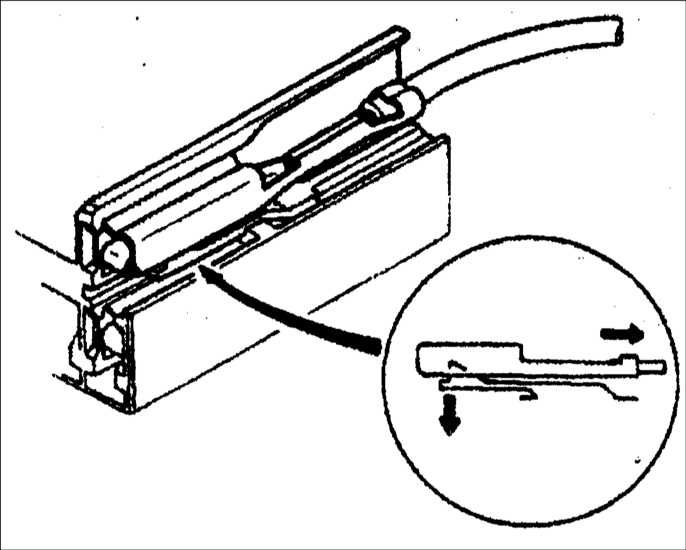

Вставьте съемник или металлический предмет со стороны выводов разъема и вытяните контакт назад при одновременном нажатии на фиксаторы.
 |

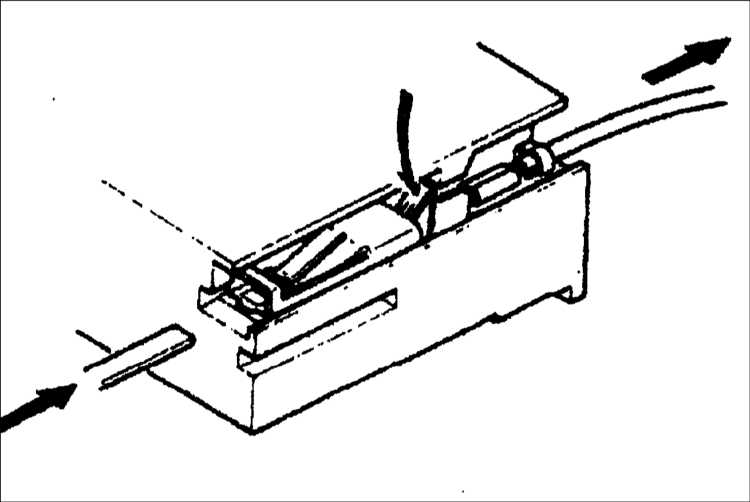

Разъем гнездового типа № 1 |
 |

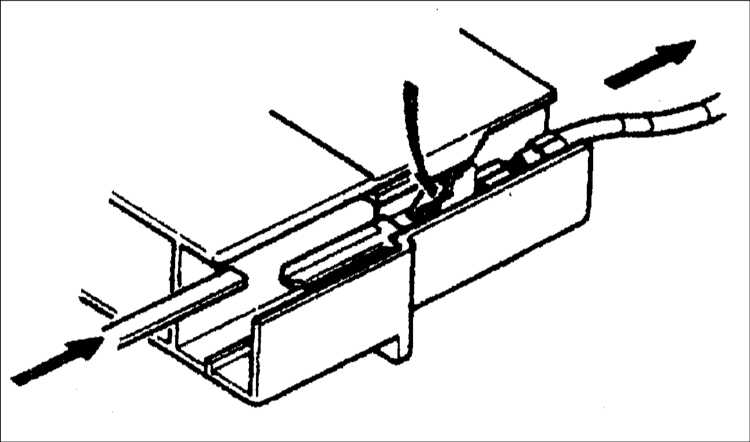

Розеточная часть № 2 |
 |
Вилочная часть |
