16.2. Крышка багажника

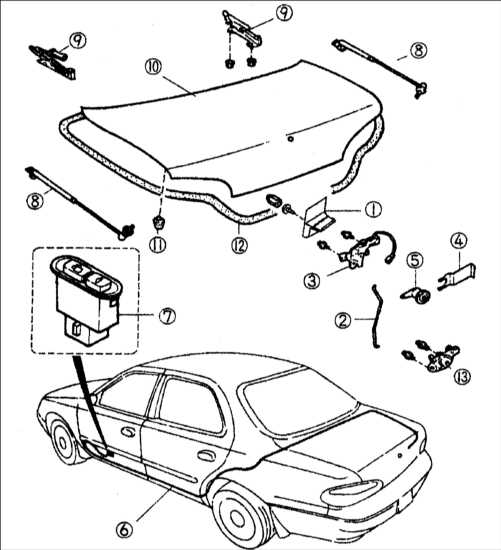

ОБЩИЕ СВЕДЕНИЯ

1 – предохранитель замка крышки багажника;
2 – открывающая тяга;
3 – замок багажника;
4 – фиксатор цилиндра замка;
5 – цилиндр замка багажника;
6 – проводка электрического замка багажника;
7 – выключатель электрического замка багажника;

8 – демпферы багажника;
9 – петли багажника;
10 – панель багажника;
11 – резиновый элемент;
12 – уплотнитель багажника;
13 – собачка замка багажника.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снятие проводите в последовательности, показанной на рисунке, с учетом следующего.

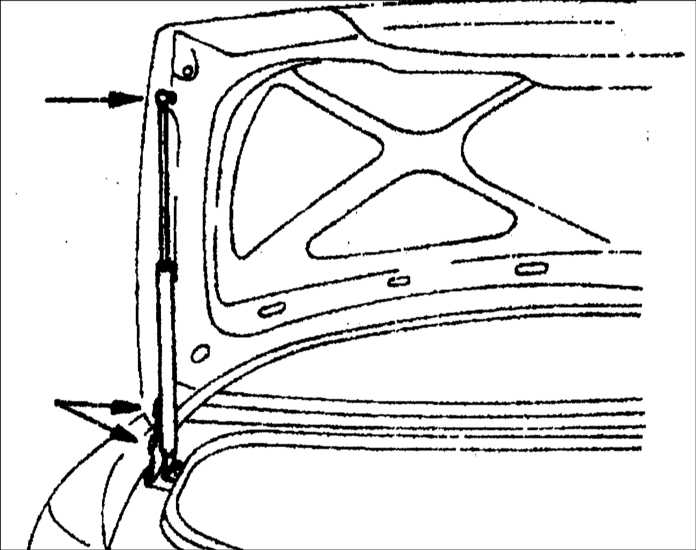

	2. Выверните болты крепления крышки багажника и затем снимите крышку багажника.
Предупреждение багажника проводите с помощниками.

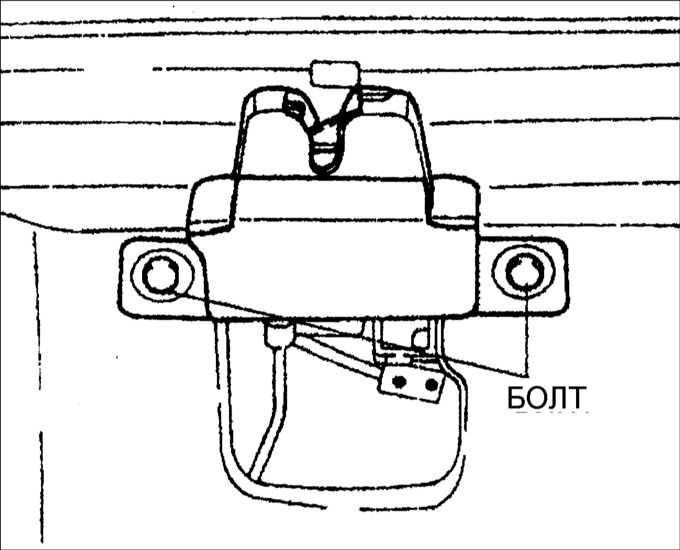

	3. Выверните болты крепления замка и извлеките замок крышки багажника.
4. Отсоедините отпирающий трос и тягу крышки замка и снимите замок крышки.
5. Проверьте состояние всех деталей и, при необходимости, отремонтируйте или замените их.
6. Установку проводите в последовательности, обратной снятию, с учетом следующего.
7. При установке сначала временно затяните болты, а затем затяните полностью после регулировки зазоров.

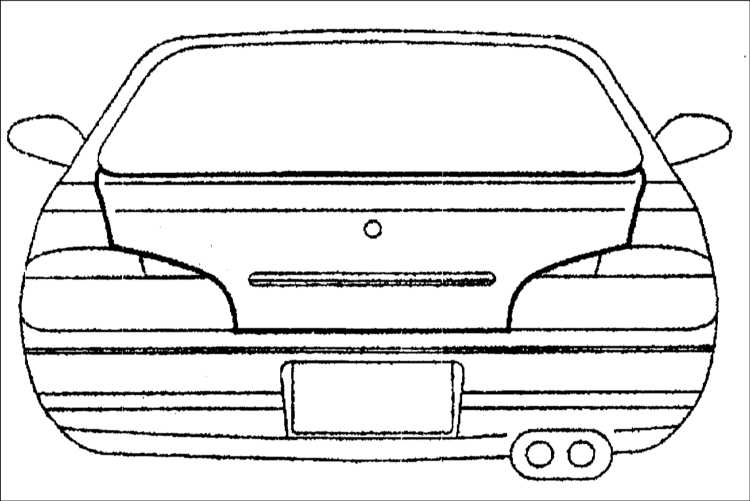

	8. Отрегулируйте положение крышки багажника, перемещая ее в удлиненных отверстиях для болтов крепления петель так, чтобы зазоры по периметру были равномерными.

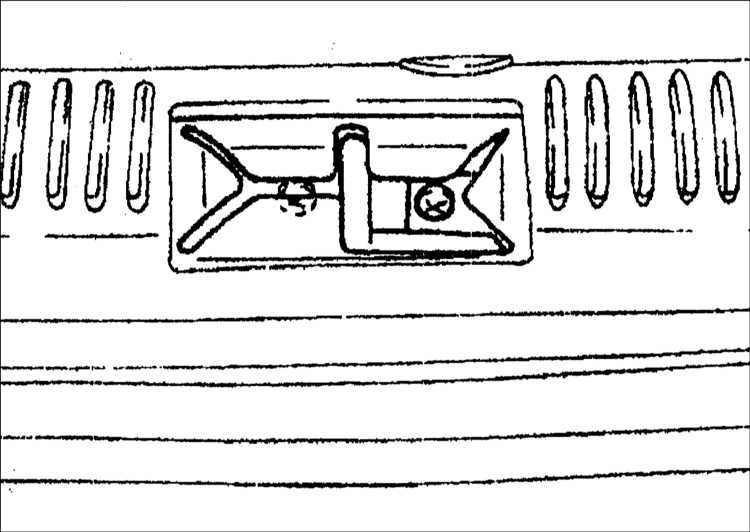

	9. Ослабьте болты и отрегулируйте положение собачки замка крышки багажника.
