15.3. Регулировка углов установки задних колес

Проверка общего положительного схождения

ПОРЯДОК ВЫПОЛНЕНИЯ

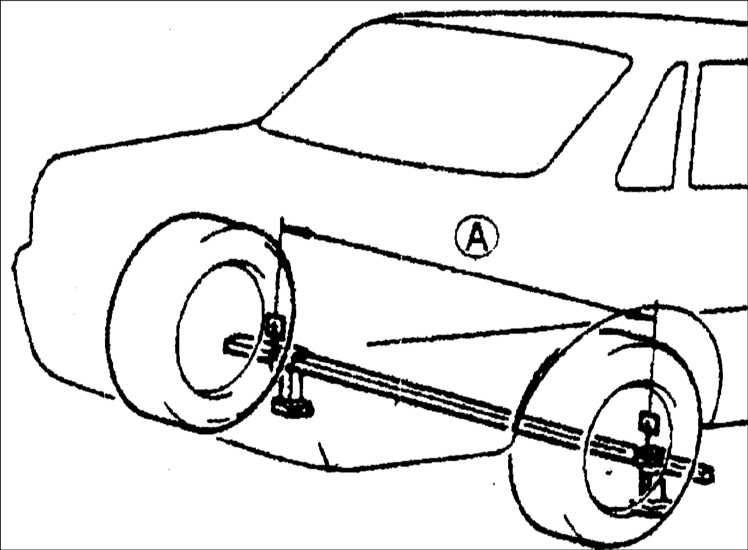

1. Поднимите заднюю часть автомобиля так, чтобы задние колеса оказались над землей.
2. Поворачивая колесо рукой, мелом отметьте линию по центру шин.
15.3 Регулировка углов установки задних колес Киа Кларус3. Установите автомобиль на горизонтальную поверхность.

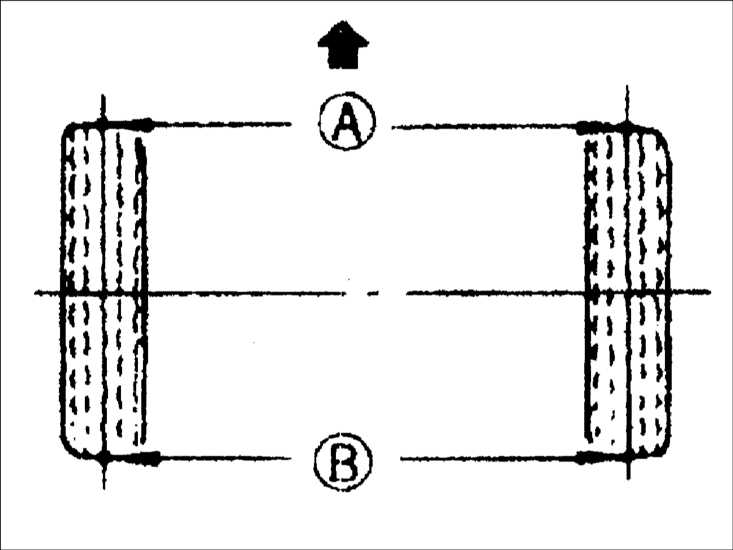

15.3 Регулировка углов установки задних колес Киа Кларус4. Измерьте расстояния А и В.

Положительное схождение: 3±3 мм

Регулировка положительного схождения

При установке угла осевой нагрузки в соответствии с нормой для положительного схождений задних колес значение угла, измеренное при помощи прибора для регулировки 4 колес, должно находиться в пределах установленных значений. При невыполнении этого требования проверьте размеры кузова.

Угол осевой нагрузки: 0°±0,10


ПОРЯДОК ВЫПОЛНЕНИЯ

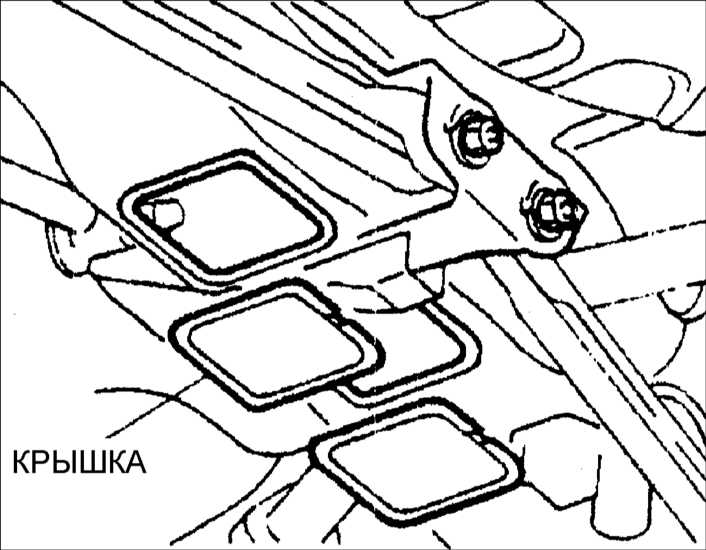

1. Снимите крышку.

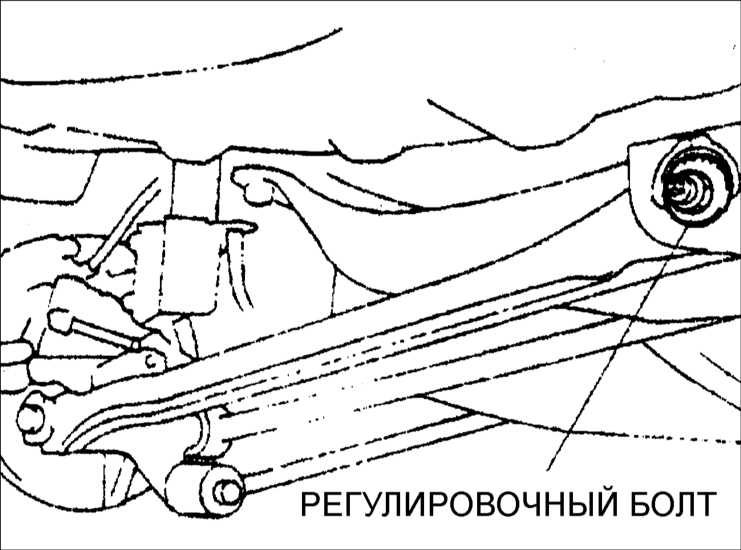

2. Ослабьте кулачковую гайку поперечной тяги.
15.3 Регулировка углов установки задних колес Киа Кларус
15.3 Регулировка углов установки задних колес Киа Кларус

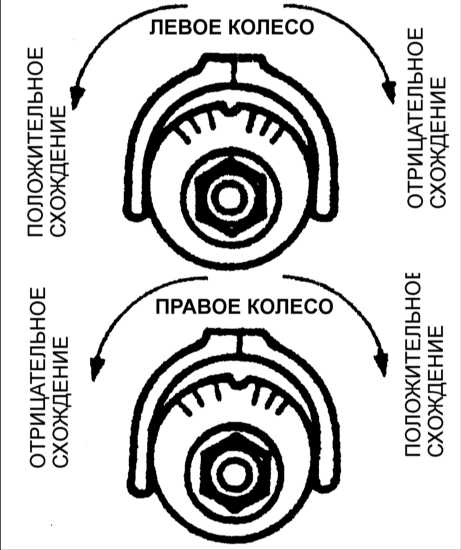

15.3 Регулировка углов установки задних колес Киа Кларус 3. Отрегулируйте положительное схождение, поворачивая регулировочный болт с кулачковой головкой следующим образом:

Левое колесо
Правое колесо
Положительное схождение против часовой стрелки по часовой стрелке
Отрицательное схождение по часовой стрелке против часовой стрелки

Предупреждение болта с кулачковой головкой меняет положительное схождение примерно на 3,2 мм.


4. Затяните кулачковые гайки.

Момент затяжки: 78–117 Н•м

5. Установите крышку.

Проверка развала

ПОРЯДОК ВЫПОЛНЕНИЯ

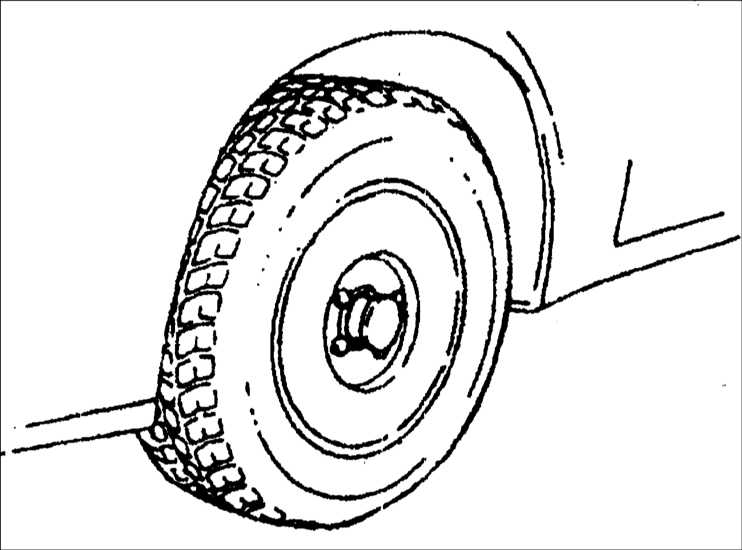

1. Снимите колеса.
15.3 Регулировка углов установки задних колес Киа Кларус2. Снимите крышку и отверните гайки крепления ступицы.
3. Установите прибор для измерения развала/ угла продольного наклона шкворня.
4. Измерьте развал.

Развал:–0° 21'±45'


Регулировка развала невозможна.


5. Снимите прибор для измерения развала/ угла продольного наклона шкворня.
6. Затяните новые гайки крепления ступицы колеса и зачеканьте их.

Момент затяжки: 235–319 Н•м

7. Установите колеса.

Момент затяжки: 88–117 Н•м
