Киа Кларус. Примечание по разборке



Киа Кларус. Примечание по разборке

11.27. Примечание по разборке

Корпус ручного клапана

ПОРЯДОК ВЫПОЛНЕНИЯ

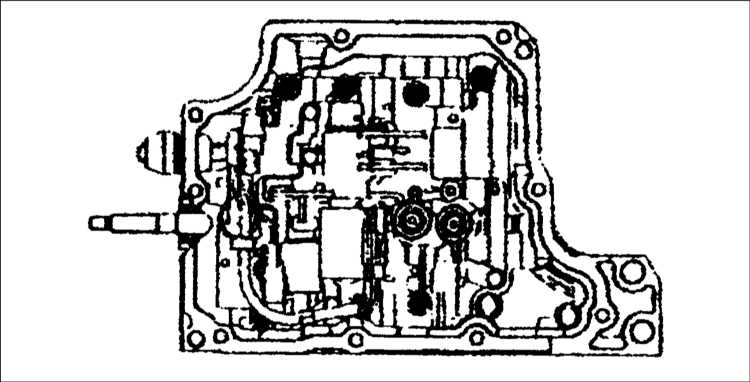

11.27 Примечание по разборке Киа Кларус1. Отверните болты.

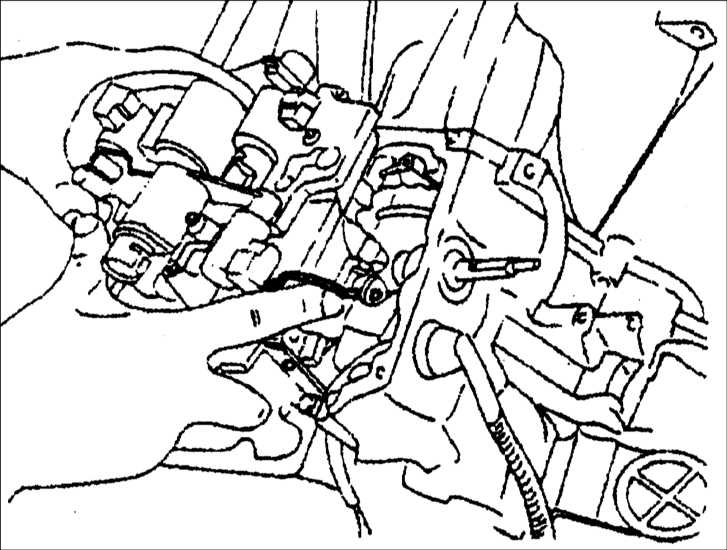

11.27 Примечание по разборке Киа Кларус2. При извлечении корпуса ручного клапана отсоедините шток ручного клапана от рычага и снимите корпус.

Примечание по сборке

Тормозной поршень понижающей передачи

ПОРЯДОК ВЫПОЛНЕНИЯ

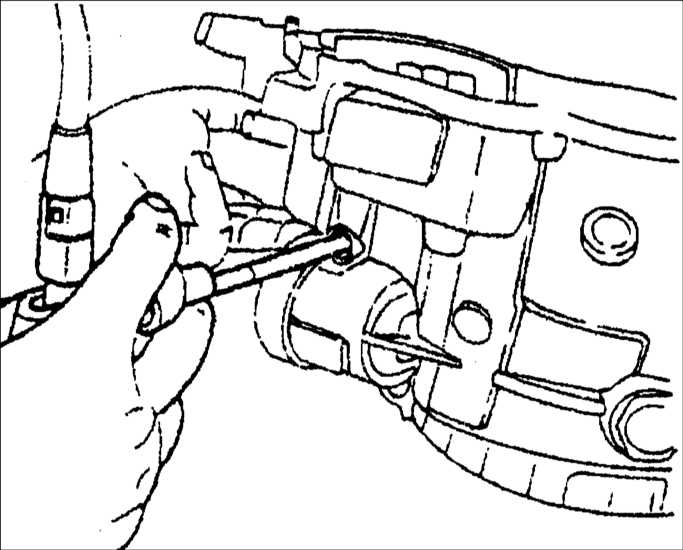

11.27 Примечание по разборке Киа Кларус1. После установки понижающей передачи при помощи компрессора продуйте каналы для масла сжатым воздухом под давлением 39,2 кПа и одновременно проверьте ход поршня.

Номинальное значение хода поршня: 5,48–7,02 мм

2. При получении других значений подберите новый шток поршня.

Тормоз 1–й передачи и заднего хода

ПОРЯДОК ВЫПОЛНЕНИЯ

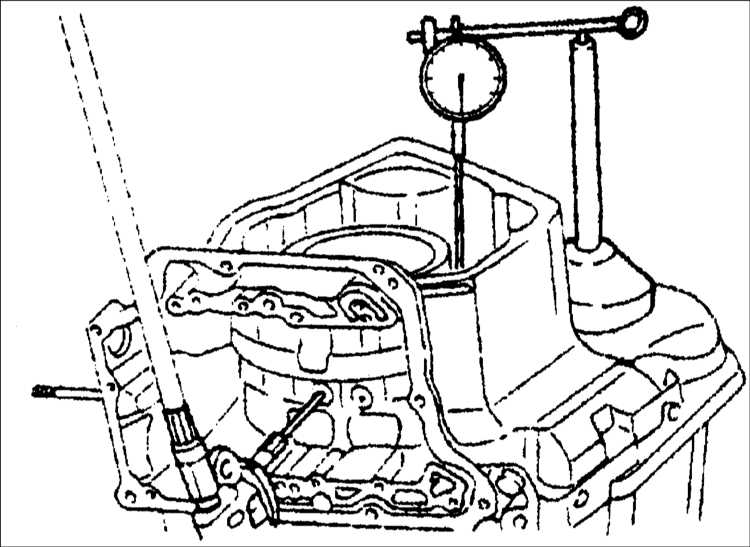

11.27 Примечание по разборке Киа Кларус1. При помощи компрессора продуйте каналы для масла сжатым воздухом под давлением 392,4 кПа и одновременно проверьте ход поршня.

Номинальное значение хода поршня: 1,750–2,550 мм

2. При получении других значений подберите новый шток поршня.

Осевой зазор входного вала

ПОРЯДОК ВЫПОЛНЕНИЯ

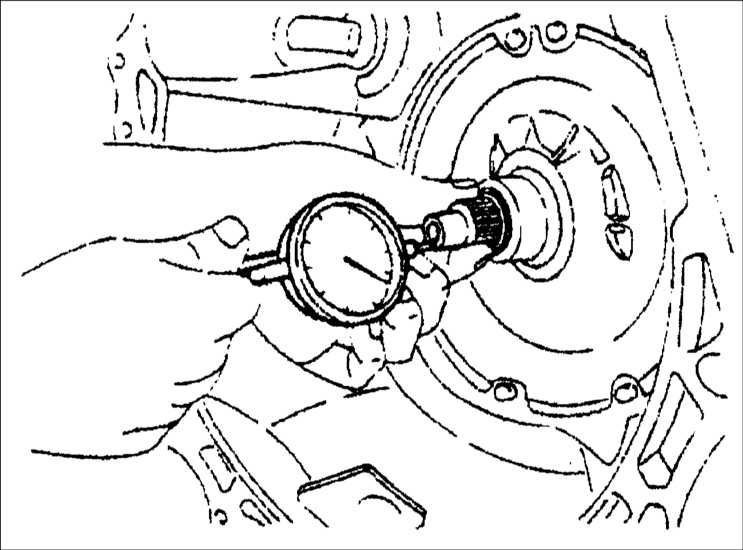

11.27 Примечание по разборке Киа КларусИндикатором часового типа измерьте осевой люфт входного вала.

Осевой люфт входного вала: 0,372–0,900 мм


11.27 Примечание по разборке Киа Кларус

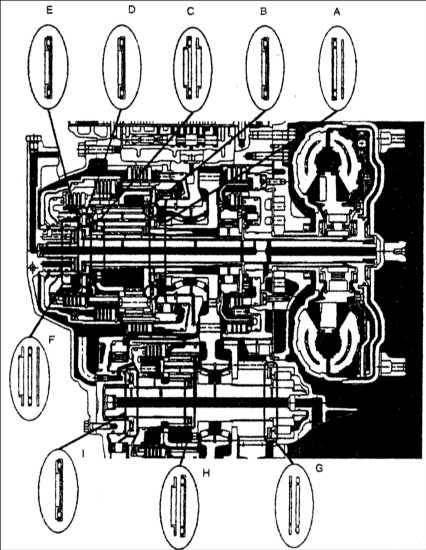

Места расположения подшипников

Наименование
А
В
C
D
E
F
G
H
I
Кольцо
(С передней стороны) 		Наружный диаметр
58,0
–
54,0
–
–
41,0
–
–
–
Внутренний диаметр
43.8
–
39,0
–
–
13,5
–
–
–
Подшипник Наружный диаметр
61.7
88,7
57,0
67,0
42,0
41,7
71,0
41.8
57,3
Внутренний диаметр
46.0
72,4
39,0
50,0
22,1
23,0
49,0
28,6
57,3
Кольцо
(С задней стороны) 		Наружный диаметр
–
–
–
–
–
41,0
71,0
42,1
–
Внутренний диаметр
–
–
–
–
–
15,3
49,1
29,1
–
