8.9. Ремонт рабочего цилиндра сцепления

ОБЩИЕ СВЕДЕНИЯ

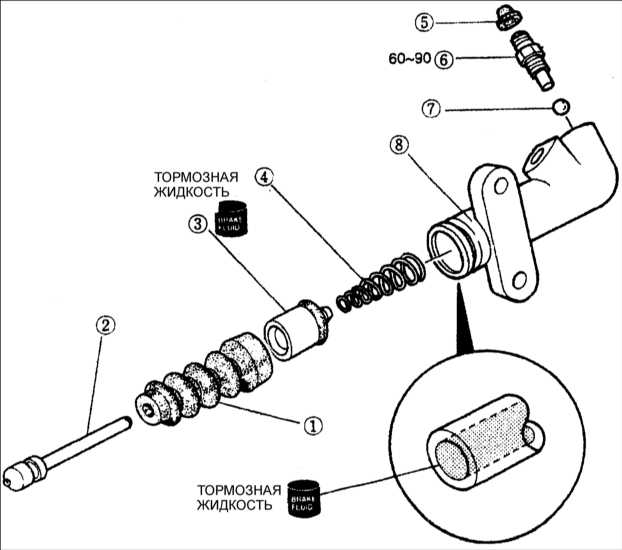

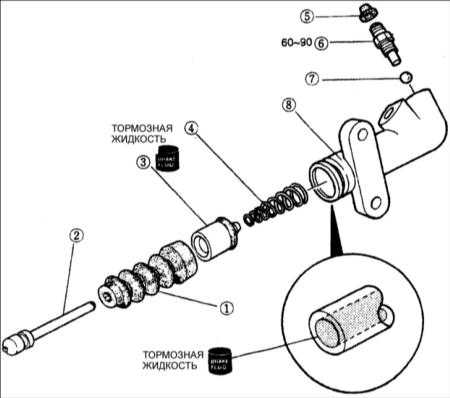

Рабочий цилиндр сцепления

1 – чехол;
2 – толкатель;
3 – сборка поршня с уплотнением;
4 – пружина;

5 – колпачок штуцера;
6 – винт штуцера;
7 – стальной шарик;
8 – корпус рабочего цилиндра.

Разборка

Предупреждение детали в растворителе и продуйте все детали и каналы сжатым воздухом.

что все детали полностью чистые.

жидкостью для сцепления поршень, уплотнительное кольцо (манжету) и диаметр расточки цилиндра.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите чехол рабочего цилиндра сцепления и толкатель.

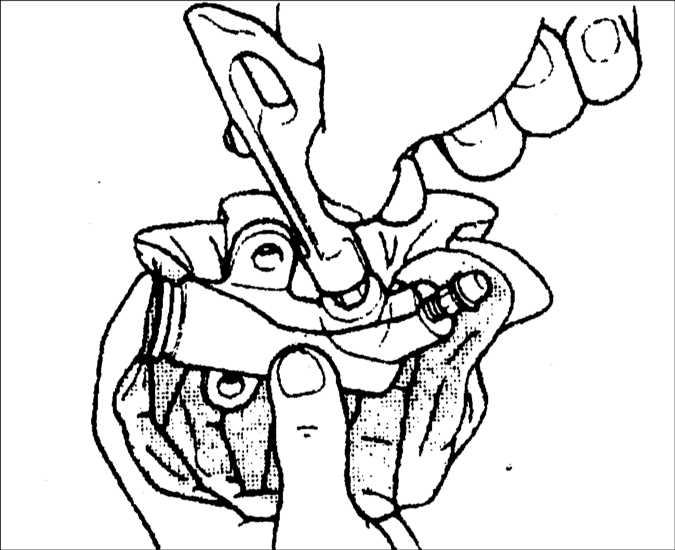

	2. Снимите поршень и уплотнительное кольцо (манжету), подавая сжатый воздух через отверстие для подсоединения гидравлической трубки.
Предупреждение рабочего цилиндра чистой ветошью для того, чтобы поймать выталкиваемый сжатым воздухом поршень.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите пружину, поршень и вдавите чехол цилиндра сцепления в отверстие корпуса.

2. Установите толкатель.
