Киа Кларус. Ремонт главного цилиндра сцепления

8.7. Ремонт главного цилиндра сцепления

ОБЩИЕ СВЕДЕНИЯ

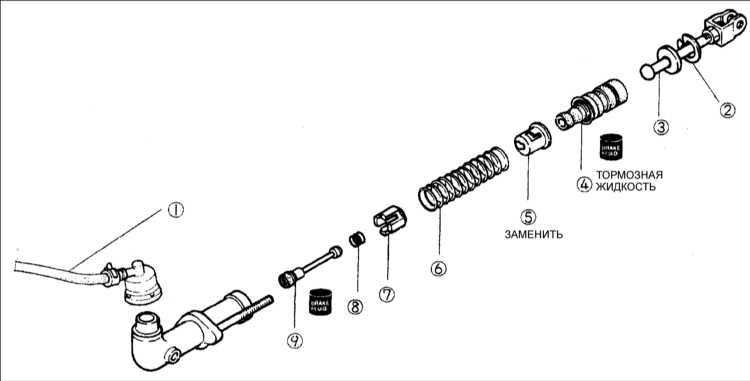

Главный цилиндр сцепления

1 – шланг сцепления;
2 – стопорное кольцо;
3 – толкатель;
4 – поршень;
5 – стопор поршня;

6 – пружина;
7 – стопор клапана;
8 – пружина;
9 – клапан.

Разборка

Предупреждение детали в растворителе и продуйте все детали и каналы сжатым воздухом.

главного цилиндра сцепления, контактирующую с поршнем.

ПОРЯДОК ВЫПОЛНЕНИЯ

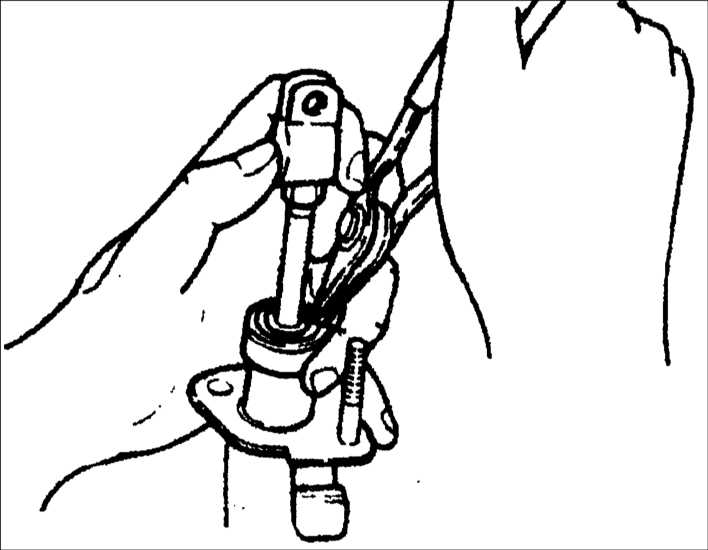

	1. Вдавите толкатель и пассатижами снимите стопорное кольцо.

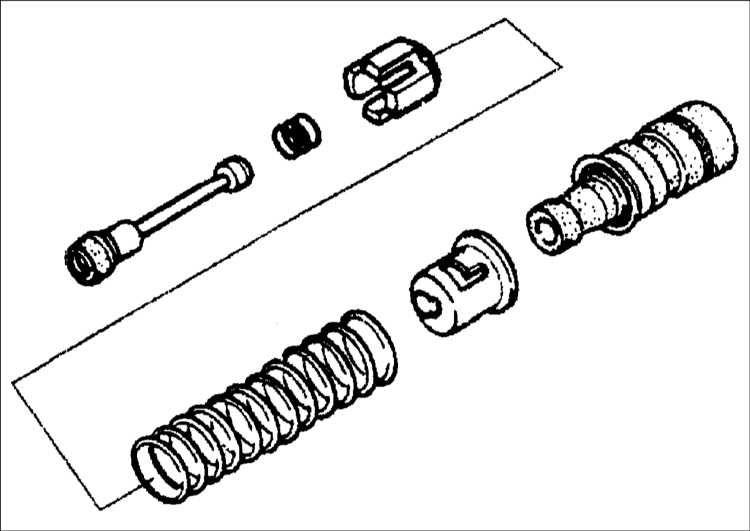

2. Снимите толкатель, поршень, стопор поршня, пружину, стопор клапана, пружину и клапан.
Предупреждение закройте ветошью главный цилиндр сцепления.

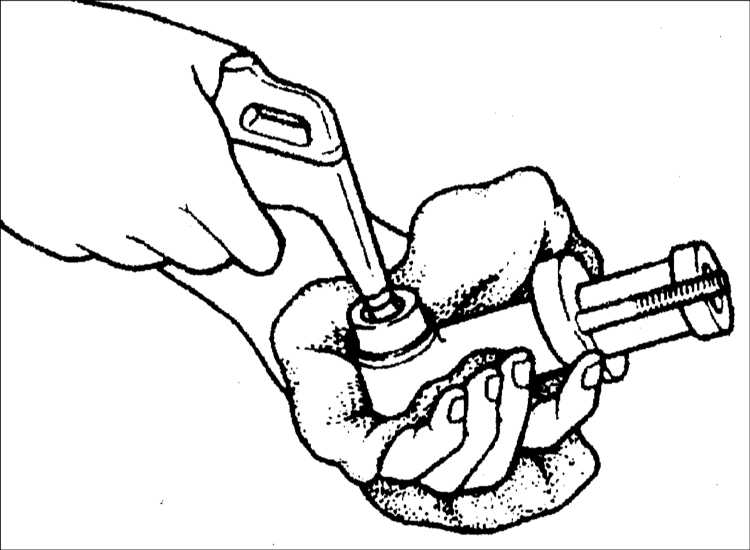

	3. Снимите узел поршня, подавая сжатый воздух через установочное отверстие патрубка сцепления.

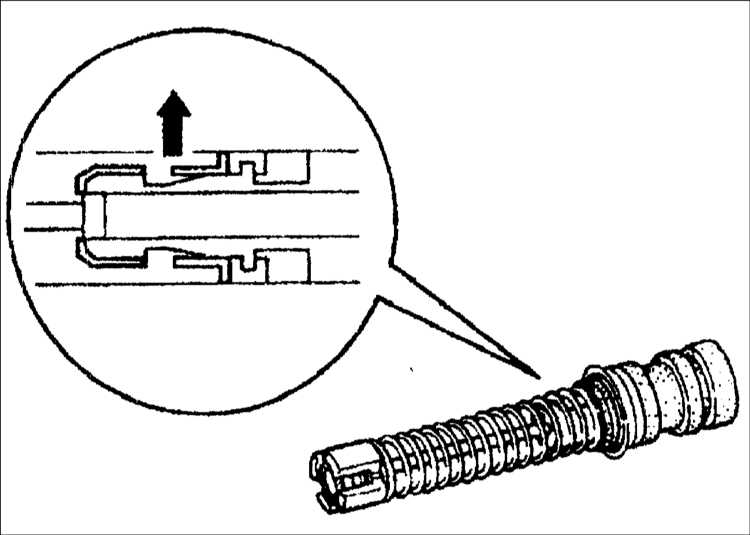

	4. Поднимите фиксатор стопора поршня с помощью подходящего инструмента.
	Очистите демонтированные детали в растворителе и продуйте все детали и каналы Не смешивайте различные марки жидкости для гидравлического привода сцепления. Перед сборкой смажьте указанной жидкостью для сцепления поршень и диаметр расточки новыми те детали, для которых имеются соответствующие указания.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

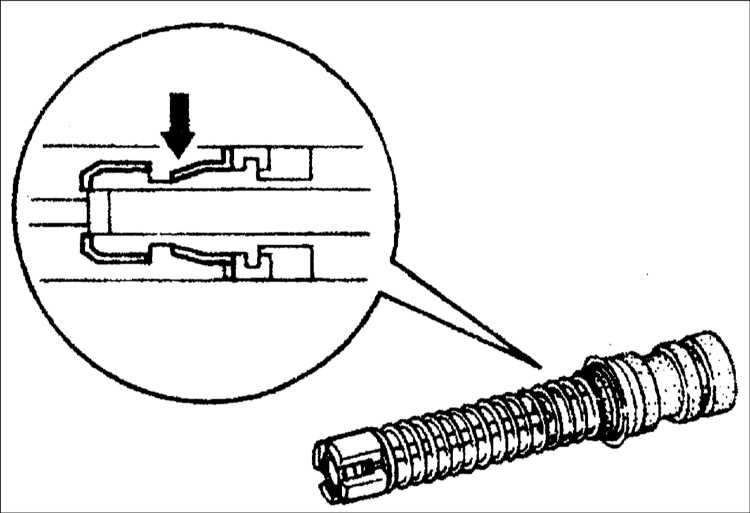

	1. С помощью подходящего инструмента установите фиксатор стопора поршня.
Предупреждение контактной поверхности толкателя поршня.

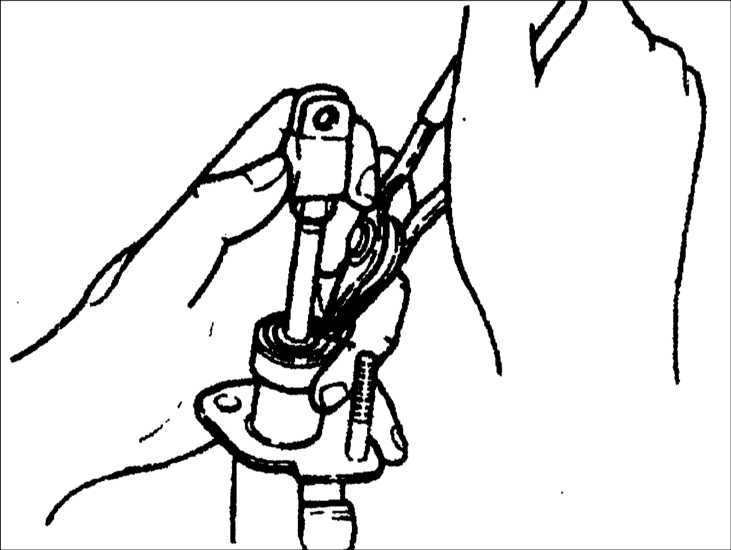

	2. Надавив на толкатель, установите стопорное кольцо.
