5.27. Система наддува с изменяемой длиной впускного тракта (двигатель FE–DOHC)

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Подсоедините тахометр к диагностическому разъему.
2. Пустите двигатель, прогрейте до нормальной рабочей температуры и оставьте работать в режиме холостого хода.

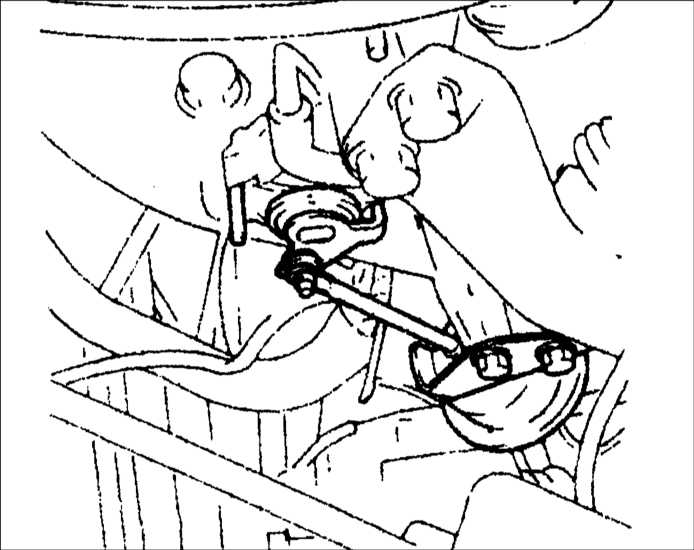

3. Убедитесь, что штанга привода запорного клапана вытянута.
	4. Постепенно увеличивайте частоту вращения коленчатого вала двигателя до 5000 мин^–1 и убедитесь, что штанга привода запорного клапана втягивается при 5000 мин^–1.

Проверка привода запорного клапана

ПОРЯДОК ВЫПОЛНЕНИЯ

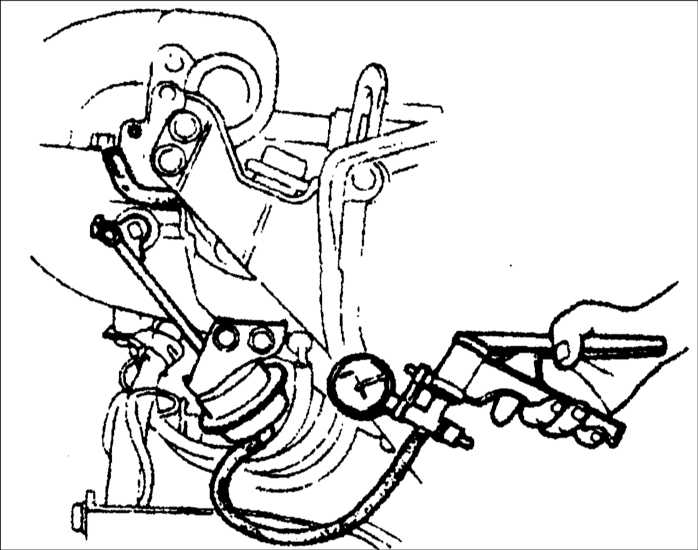

1. Отсоедините вакуумный шланг от привода и присоедините вакуумный насос.
	2. Создайте разрежение и убедитесь, что штанга втягивается в привод при вакууме 200 мм.рт.ст.

Проверка электромагнитного клапана

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините шланг от электромагнитного клапана.

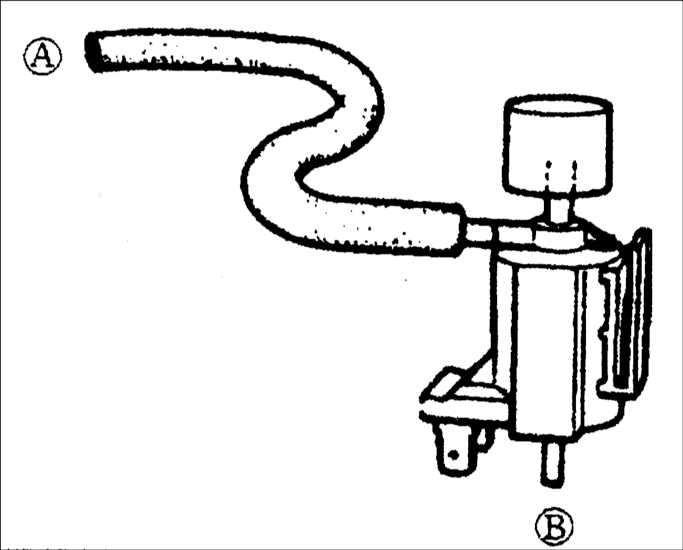

	2. Убедитесь, что воздух проходит в направлении от шланга "А" к "В".

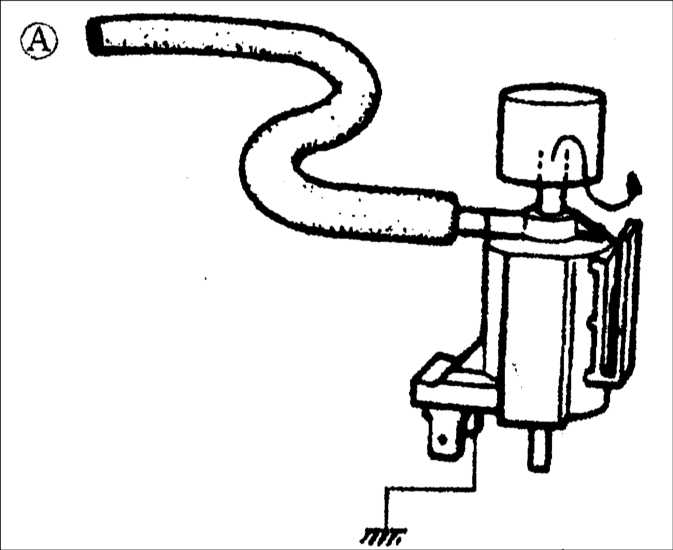

3. Отсоедините от клапана электрический разъем и подайте положительное напряжение от аккумуляторной батареи.
	4. Убедитесь, что воздух проходит через шланг "А" к воздушному фильтру, как показано на рисунке.

Проверка напряжения на электромагнитном клапане

ПОРЯДОК ВЫПОЛНЕНИЯ

Проверьте напряжение на электромагнитном клапане системы наддува с изменяемой длиной впускного тракта, которое должно соответствовать значениям, приведенным в таблице.

Напряжение, В	Частота вращения коленчатого вала двигателя, мин^–1
около 12	менее 5000
меньше 2	более 5000
