Киа Маджентис. Амортизатор задней подвески



Киа Маджентис. Амортизатор задней подвески

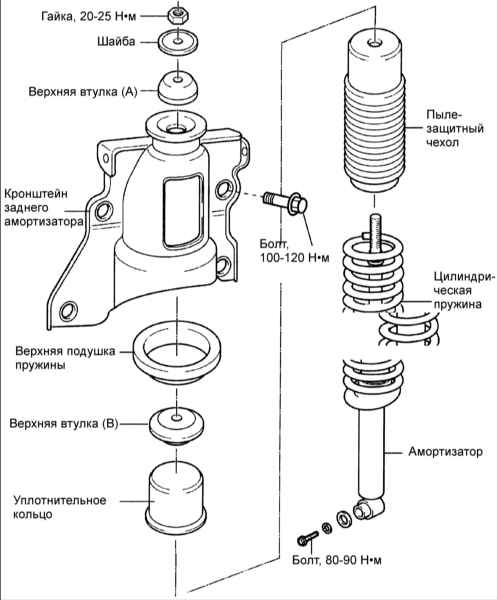

10.5 Амортизатор задней подвески Киа Маджентис

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите колесо.

10.5 Амортизатор задней подвески Киа Маджентис

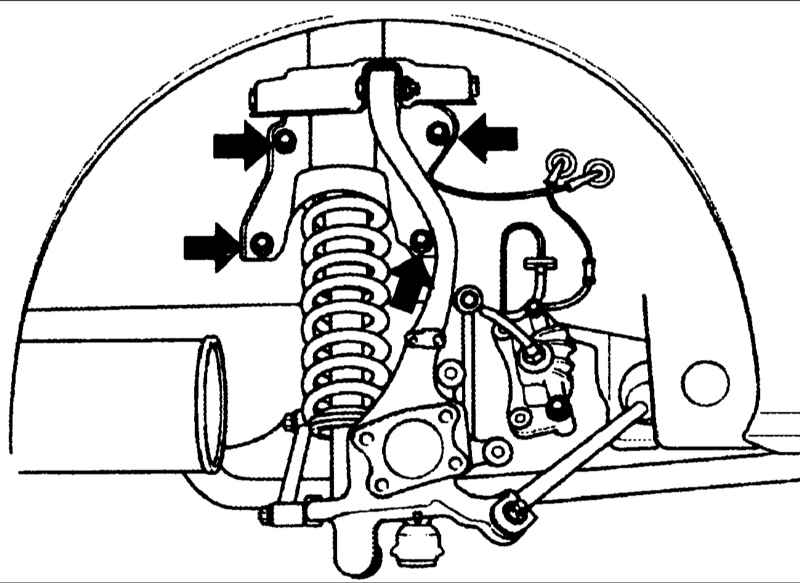

2. Выверните болты крепления кронштейна амортизатора.

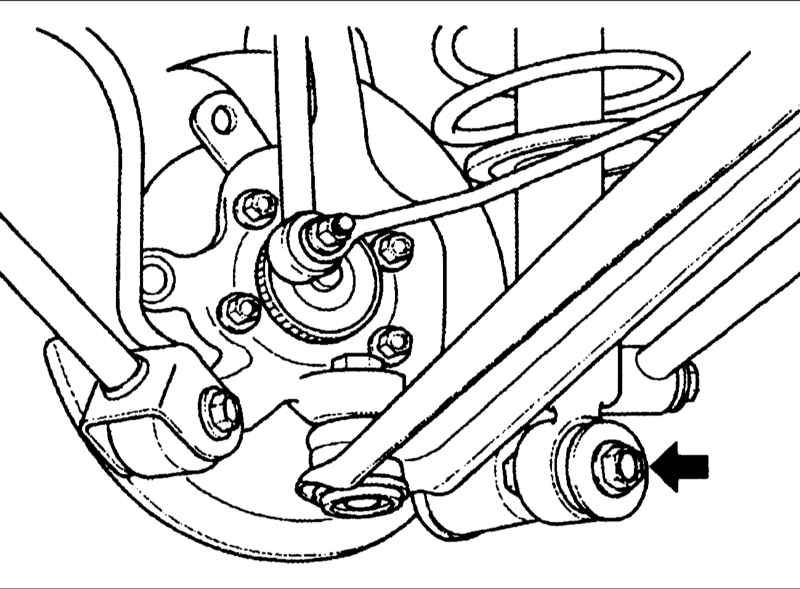

3. Выверните болт нижнего крепления амортизатора.
4. Снимите амортизатор.

10.5 Амортизатор задней подвески Киа Маджентис

5. Установка проводится в последовательности, обратной снятию.

Разборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

10.5 Амортизатор задней подвески Киа Маджентис

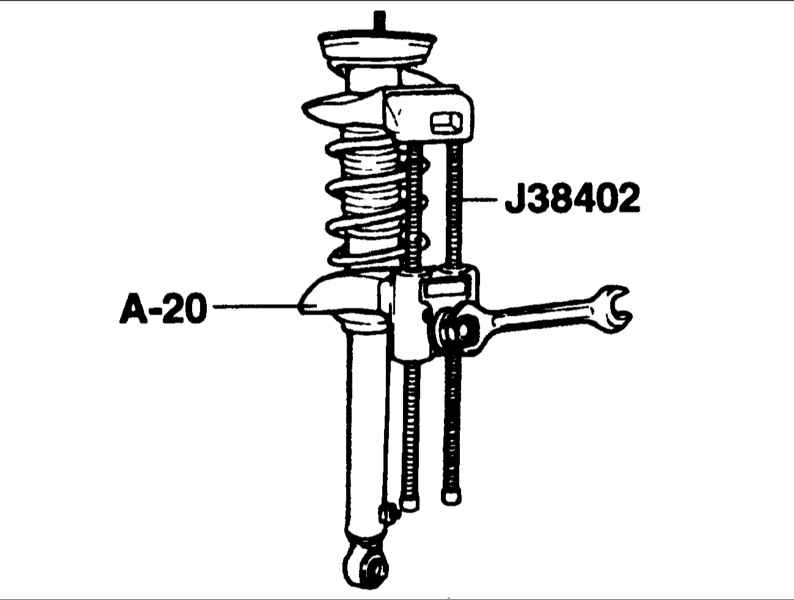

1. Специальным приспособлением сожмите пружину задней подвески.

Не затягивайте рывками гайку приспособления для сжатия пружины.

10.5 Амортизатор задней подвески Киа Маджентис

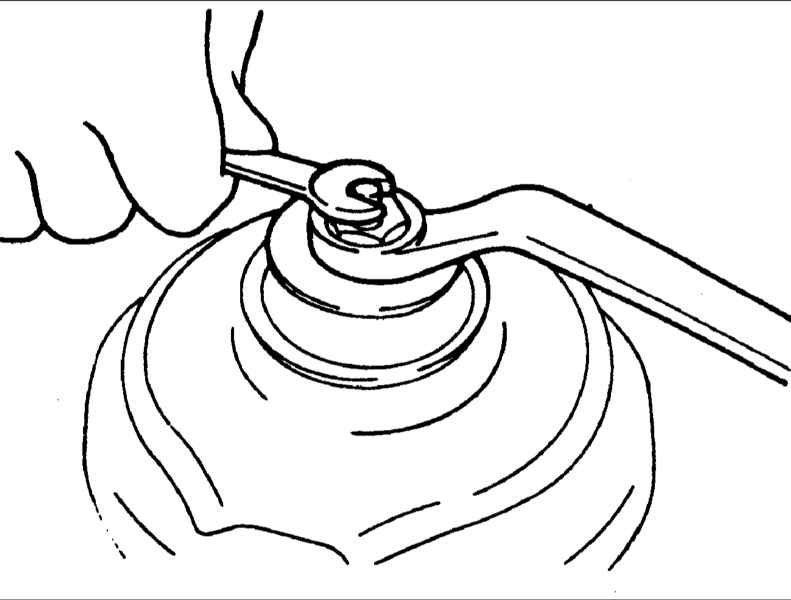

2. Выверните самоконтрящуюся гайку крепления штока.

3. Снимите специальный инструмент, втулку, кронштейн, упругую прокладку, пылезащитный чехол и цилиндрическую пружину.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте резиновые детали на отсутствие повреждений или ухудшения их состояния.
2. Проверьте цилиндрическую пружину на отсутствие прогиба и потерю упругости.

10.5 Амортизатор задней подвески Киа Маджентис

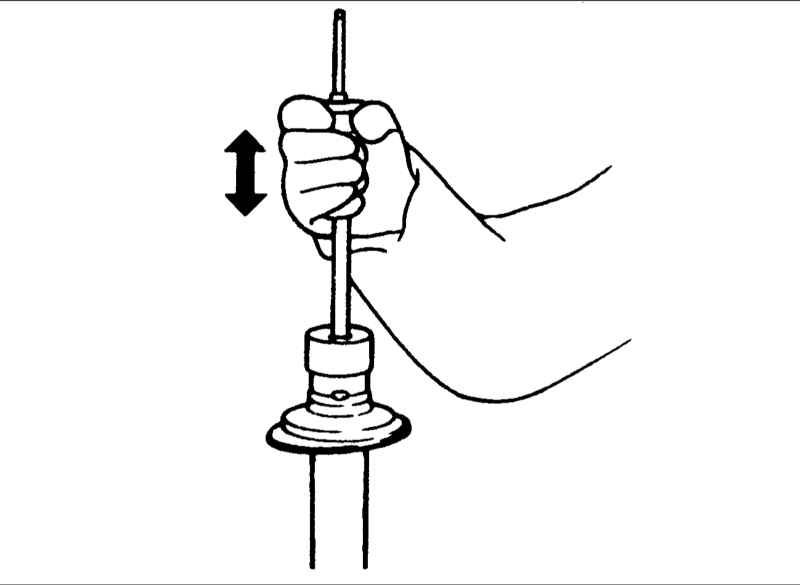

3. Проверьте амортизатор на отсутствие аномального сопротивления или постороннего шума.

Перед утилизацией амортизатора удалите из него газ.

Утилизация амортизатора

 ПОРЯДОК ВЫПОЛНЕНИЯ

10.5 Амортизатор задней подвески Киа Маджентис

1. Полностью вытяните шток амортизатора.

10.5 Амортизатор задней подвески Киа Маджентис

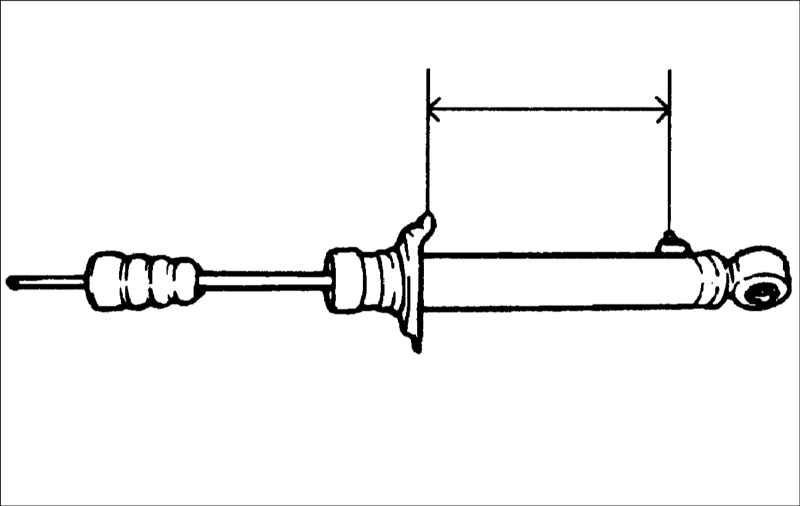

2. Просверлите отверстие, чтобы удалить газ из цилиндра.

Выходящий из амортизатора газ безопасен, однако необходимо соблюдать осторожность, чтобы не получить травму от вылетающей стружки.

Сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

10.5 Амортизатор задней подвески Киа Маджентис

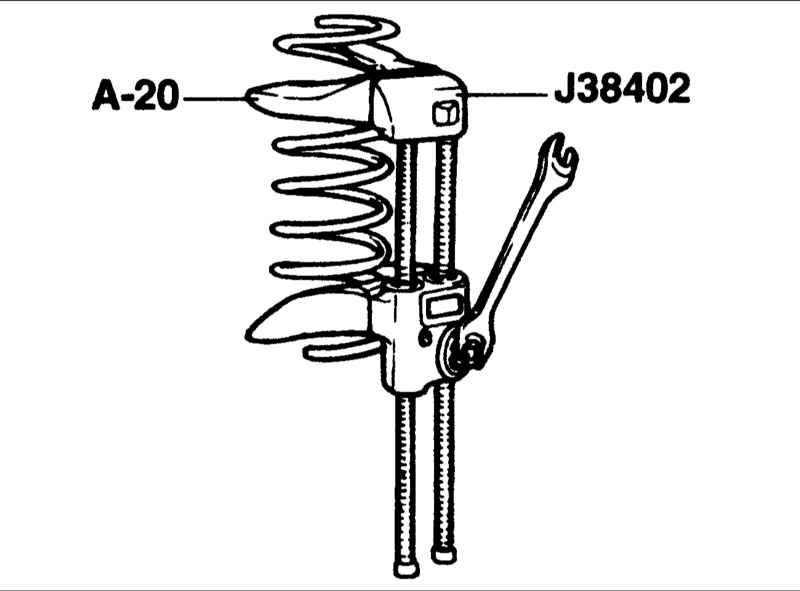

1. Специальным приспособлением сожмите пружину стойки передней подвески. После полного сжатия пружины установите ее на амортизатор.

10.5 Амортизатор задней подвески Киа Маджентис
  1. Не затягивайте рывками гайку приспособления для сжатия пружины.

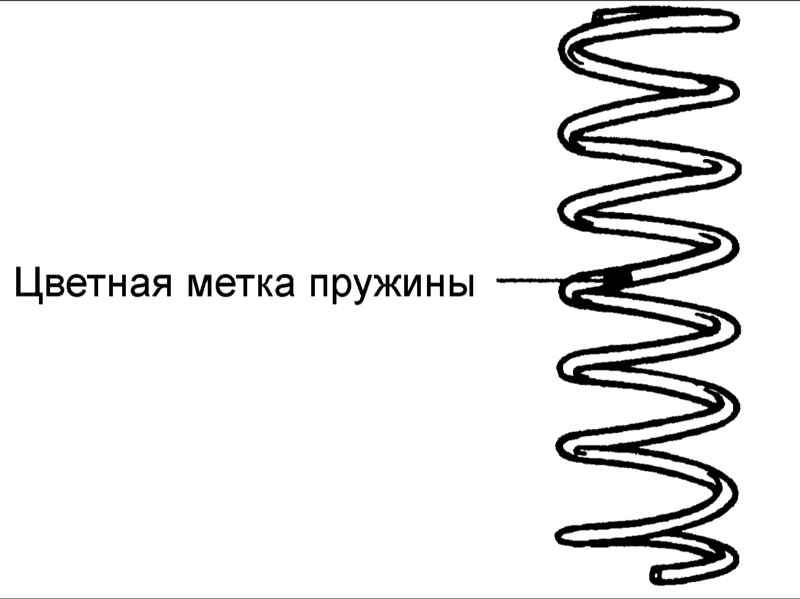

  2. Составьте диаграмму установки пружин.

Левая пружина Правая пружина

Белый цвет 10.5 Амортизатор задней подвески Киа Маджентис Белый цвет

Желтый 10.5 Амортизатор задней подвески Киа Маджентис Желтый

Красный цвет 10.5 Амортизатор задней подвески Киа Маджентис Красный цвет

2. Установите пылезащитный чехол, втулку (B), верхнюю прокладку пружины, кронштейн, втулку (A) и от руки затяните новые самоконтрящиеся гайки.

10.5 Амортизатор задней подвески Киа Маджентис

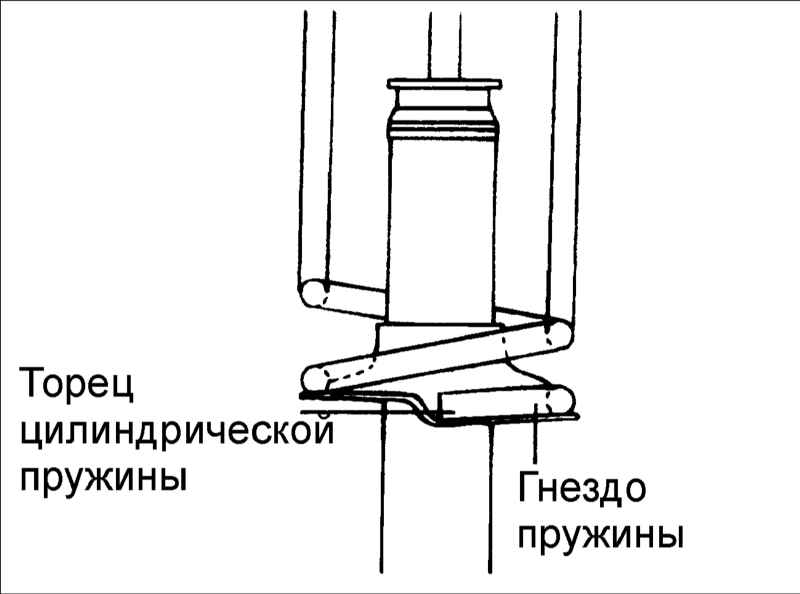

3. Установите верхний и нижний концы цилиндрической пружины в верхней упругой прокладке и в нижнем гнезде пружины.

4. Снимите специальный инструмент.

10.5 Амортизатор задней подвески Киа Маджентис

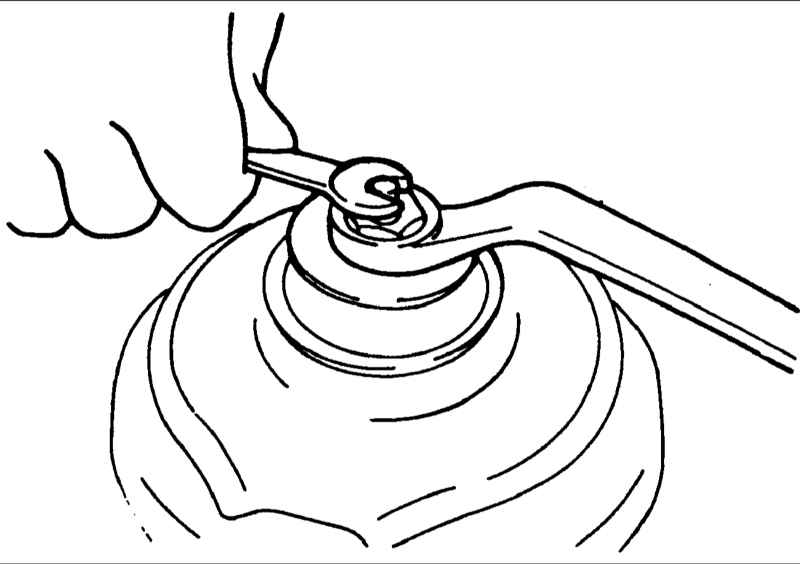

5. Затяните гайку крепления штока амортизатора моментом затяжки, приведенным в спецификации.

Момент затяжки: 20–25 Н•м
