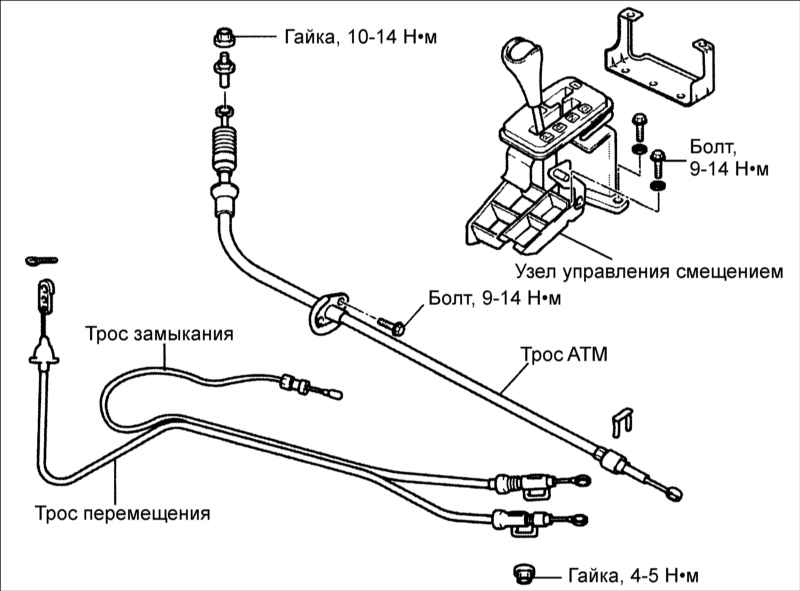

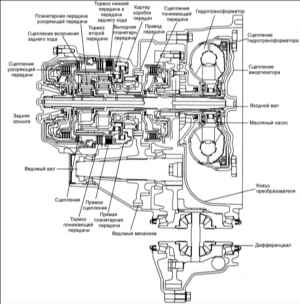

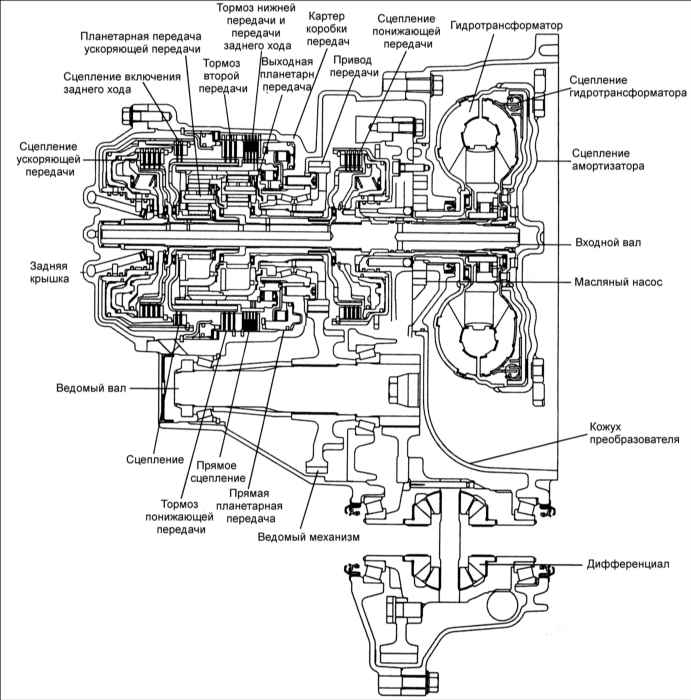

Киа Маджентис. Элементы системы управления коробкой передач

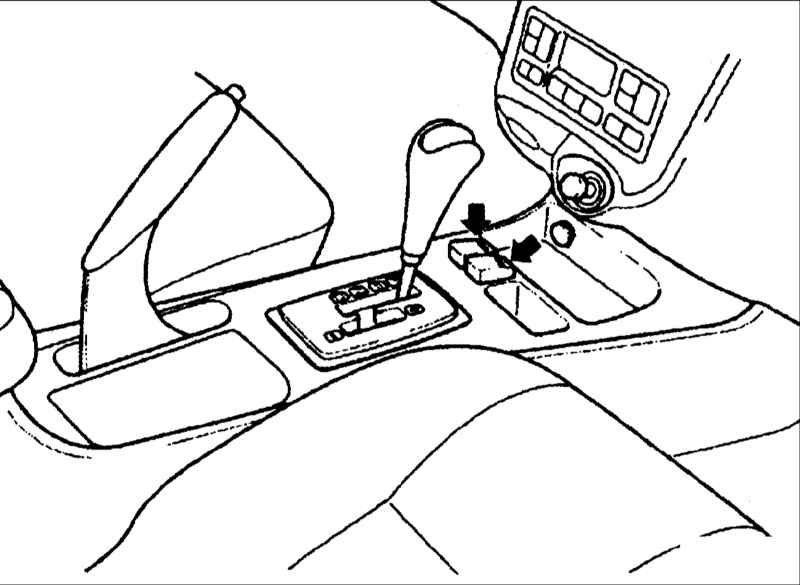

1. Выверните два винта крепления передней панели.
2. После перемещения передних сидений выверните два винта крепления панели.

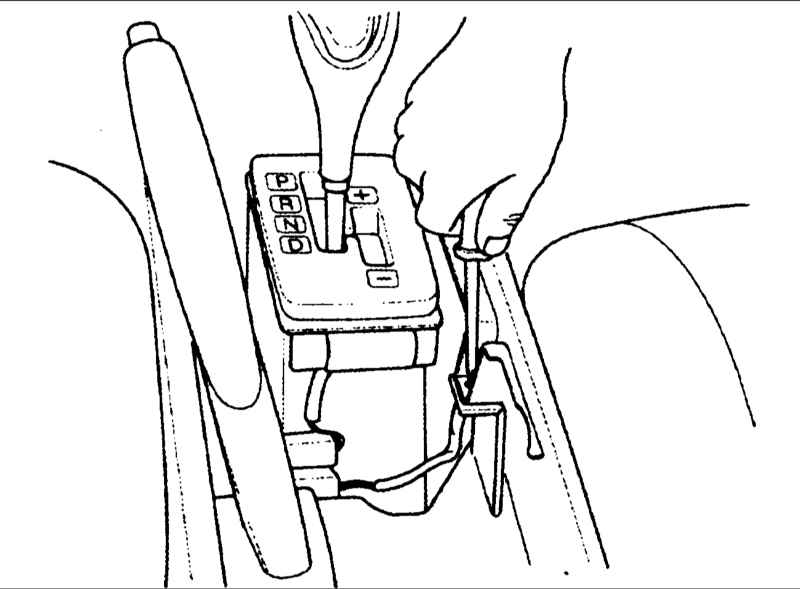

3. Снимите переднюю панель вместе с двумя переключателями обогревателей сидений.

4. Снимите панель рычага.

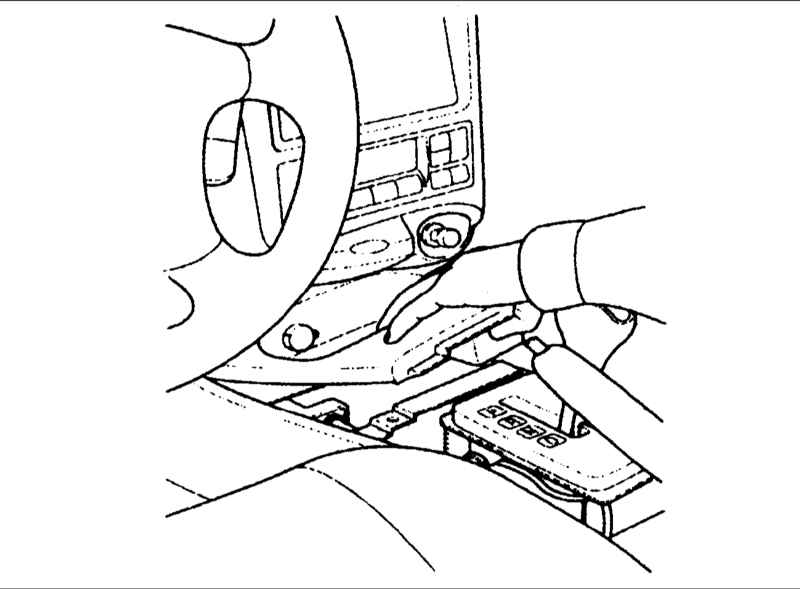

5. Выверните два винта и снимите центральную панель, вынимая ее рукой за центральную часть.

6. Отсоедините разъем штепсельной розетки на 12 В от центральной панели.

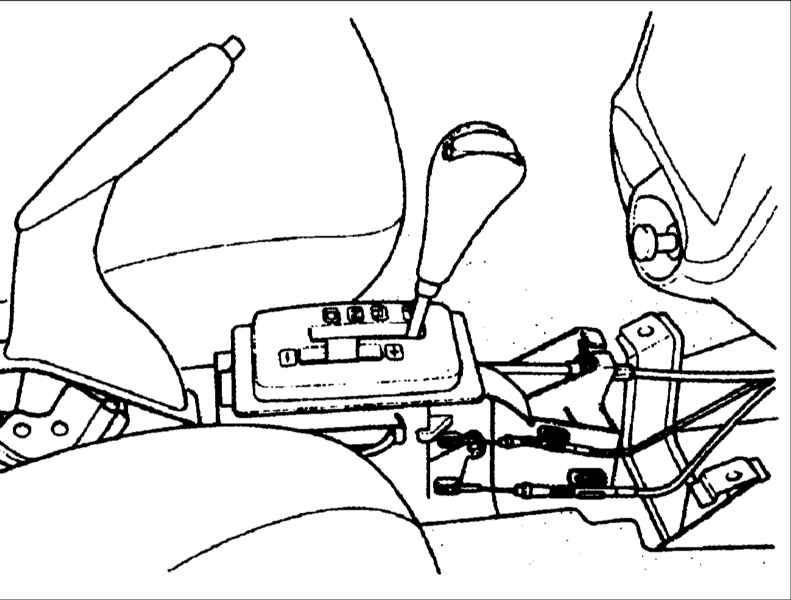

7. Выверните четыре винта и снимите консоль с кронштейна.

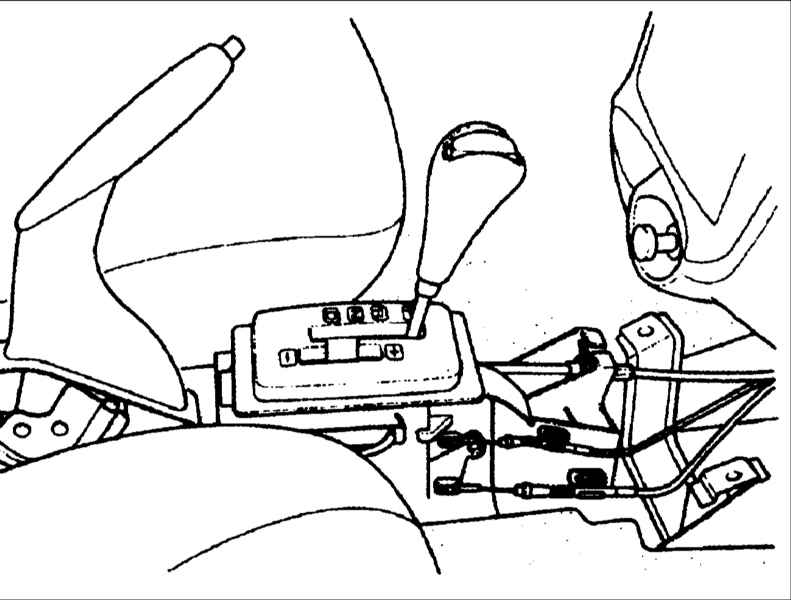

8. Снимите трос перемещения и трос замыкания.

9. Снимите зажим троса управления и штифт с рычага селектора.

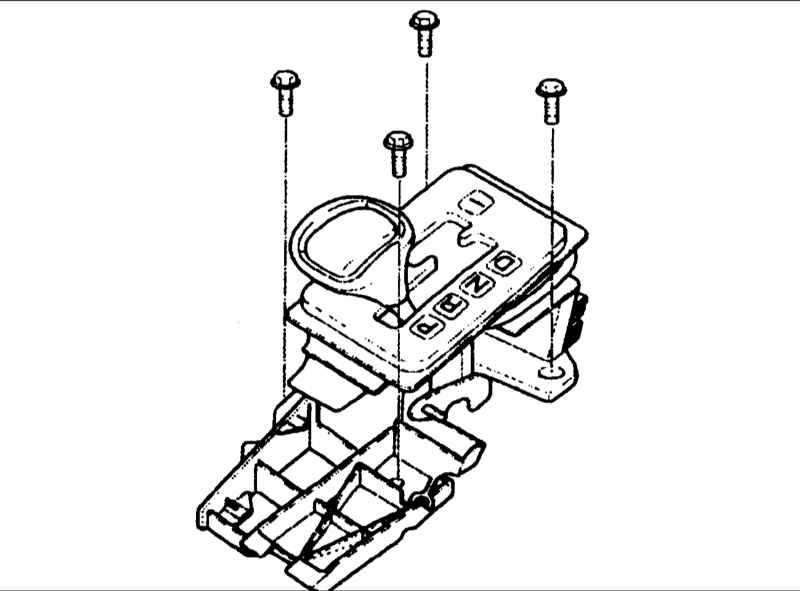

10. Выверните болты крепления рычага селектора и отсоедините разъем.

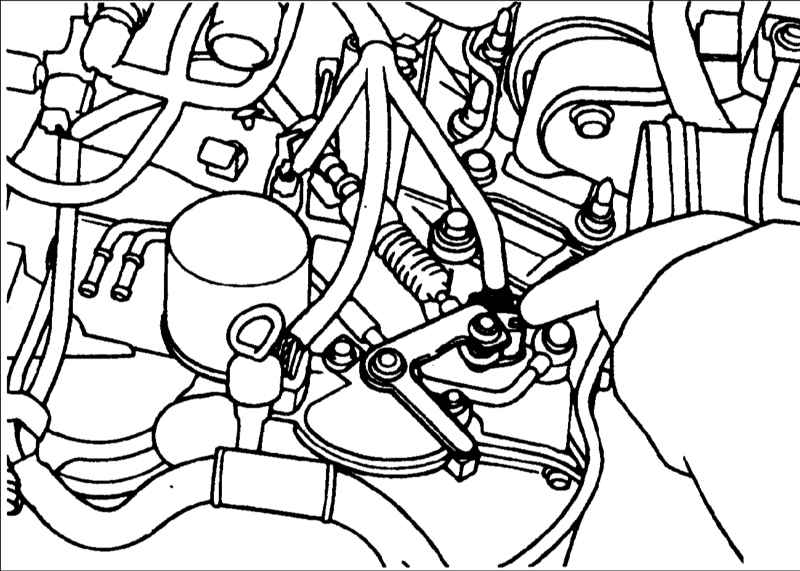

11. Снимите рычаг селектора в сборе.
12. Снимите зажим и отверните гайки с буртиком со сторон коробки передач.
13. Снимите трос управления коробкой передач.

14. Снимите трос перемещения и трос замыкания.

1. Нанесите тонкий слой смазки на внутреннюю часть регулированной втулки.
Смазочный материал: SAE SAEJ310, NLGI №0

2. Переместите рычаг селектора и переключатель диапазонов коробки передач в положение N и установите трос управления коробкой передач.

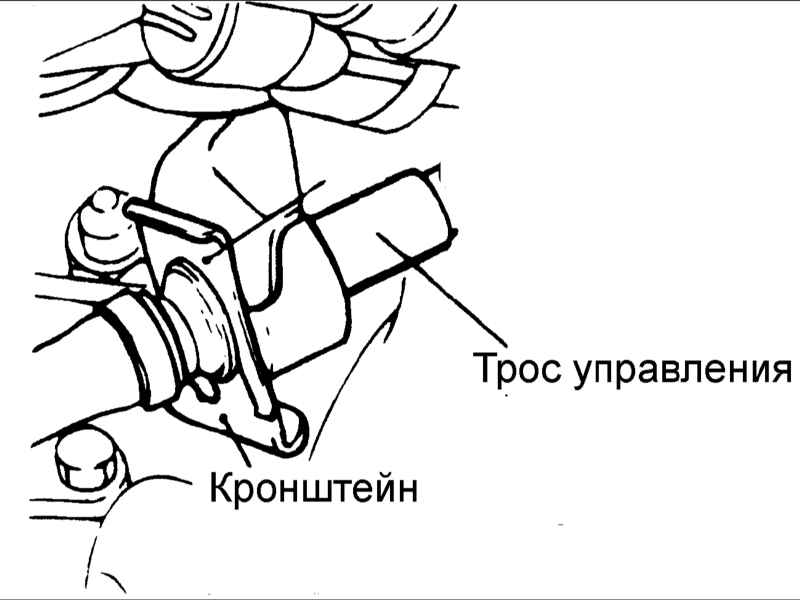

3. При соединении троса управления с устанавливающим кронштейном коробки передач, установите зажим так, чтобы он вошел в контакт с тросом управления в положении, показанном на рисунке.

4. Установите узел рычага селектора и подсоедините разъем.
5. При подсоединении троса управления к устанавливающему кронштейн рычага селектора, установите зажим так, чтобы он вошел в контакт с тросом управления.
6. Установите трос управления, трос замыкания и монтажный болт трос перемещения.
7. Установите консоль и вверните восемь винтов.

8. Соедините разъем штепсельной розетки, установите центральную панель и вверните два винта.

9. Установите панель рычага.

10. Установите на центральную панель два выключателя обогревателя сидений.
