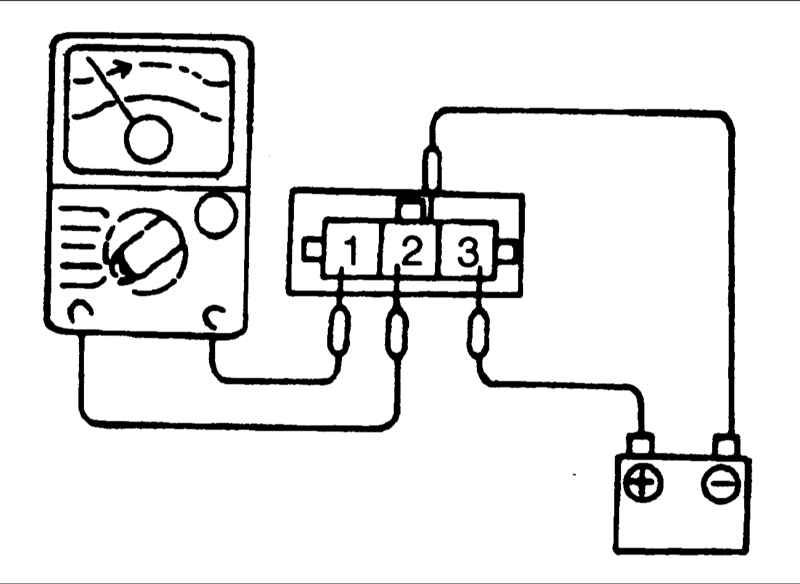

Подсоедините отрицательный контакт (-) источника напряжением 3 В к клемме 2 разъема коммутатора мощности и проверьте имеется ли непрерывность между клеммами 1 и 2, когда клемма 3 положительный контакт (+) подсоединен и отсоединен.
|
Клемма 3 и положительный контакт (+) |
Клемма 1 и положительный контакт (+) 2
|
Соединены
|
Проводимость (сопротивление 0,78 Ом)
|
Разъединены
|
Проводимость отсутствует
|
В противном случае замените коммутатор мощности.

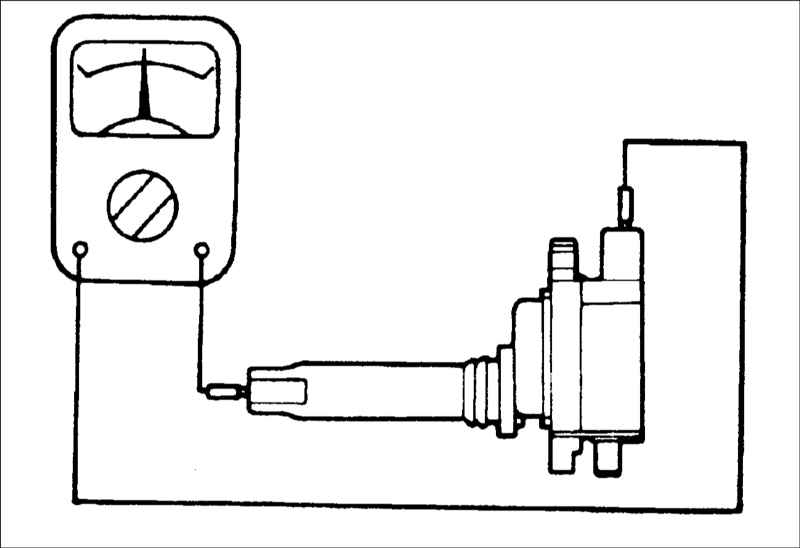

Измерение сопротивления вторичной обмотки
|
Измерите сопротивление между клеммами высокого напряжения катушки зажигания. Сопротивление вторичной обмотки: 20 ± 10% кОм |
