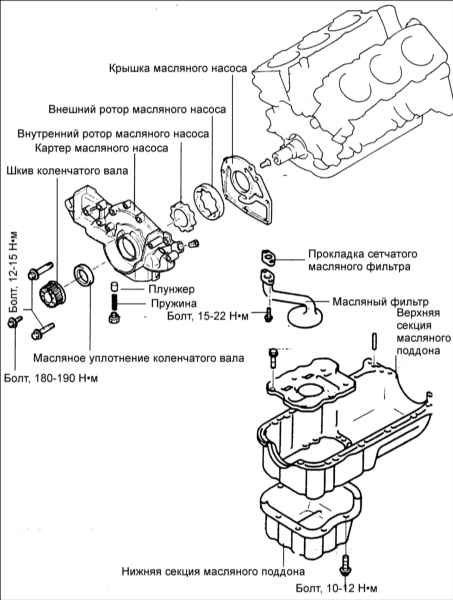

1. Установите картер масляного
насоса с прокладкой.
Моменты затяжки
- Картер масляного насоса : 12–15 Н•м
- Крышка масляного насоса : 8–12 Н•м
|
|

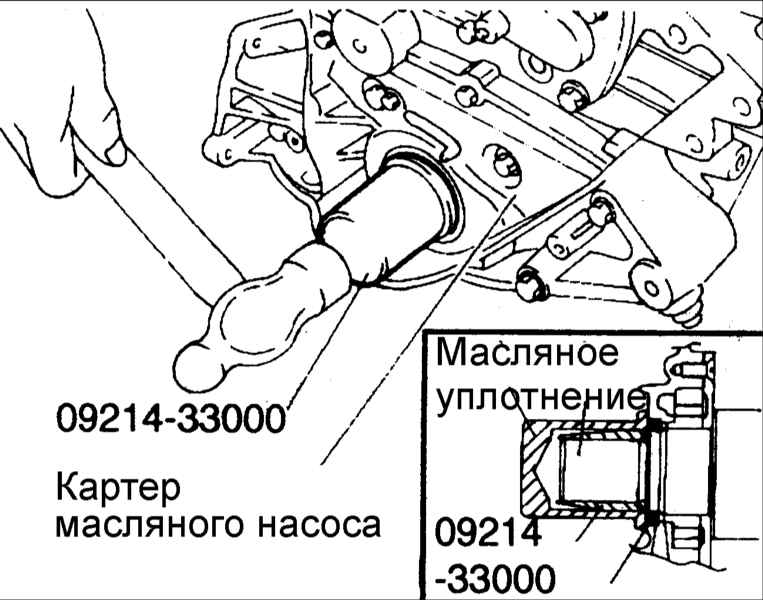

2. Используя специальный
инструмент 09214–33000, установите в переднюю крышку масляное
уплотнение передней стороны коленчатого вала. |

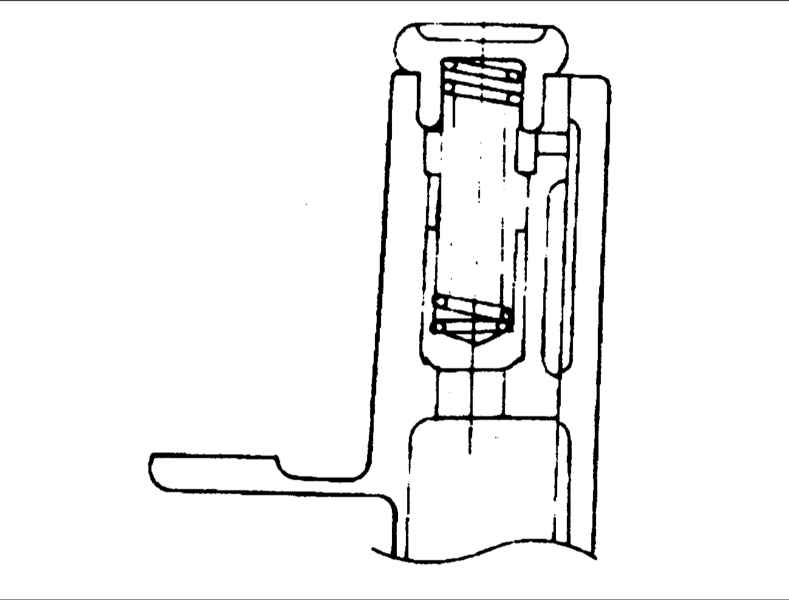

3. Установите плунжер, пружину и вверните пробку предохранительного
клапана моментом, рекомендованным в спецификации.
Моменты затяжки: 40–50 Н•м
|
4. Установите сетчатый масляный
фильтр и новую прокладку.
Моменты затяжки: 15–22 Н•м |
5. Очистите привалочные поверхности прокладки на блоке цилиндров
и масляном поддоне.
|

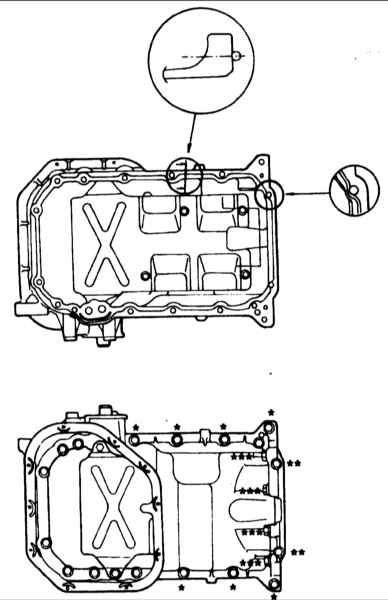

6. Нанесите слой герметика
в паз фланца масляного поддона как показано на рисунке.
Толщина
слоя герметика должна быть около 4 мм. После нанесения
герметика установите масляный поддон в течение не более
15 мин.
Не наносите излишний герметик на фланец масляного поддона.
|
|

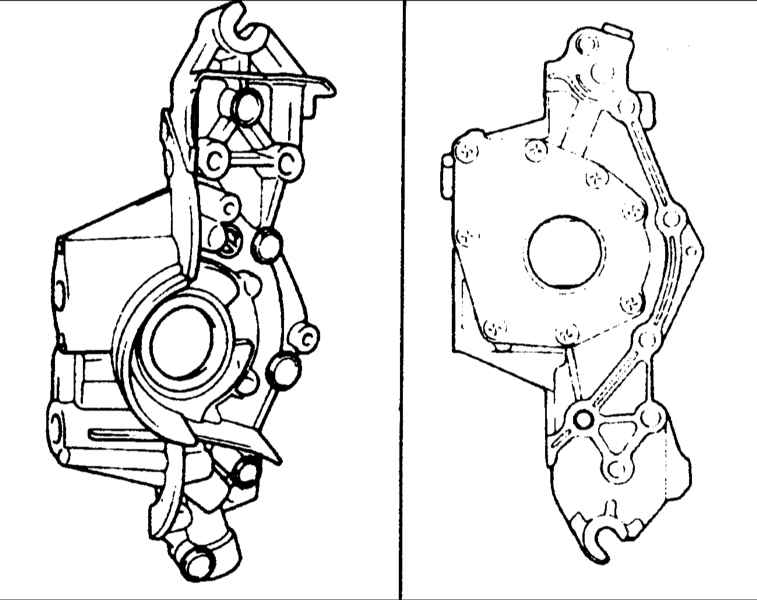

7. Установите масляный насос и закрепите болтами, затянув их моментом,
рекомендованным в спецификации.
Моменты затяжки:
- *19–28 Н•м
- ** 5–7 Н•м
- *** 30–42 Н•м
|

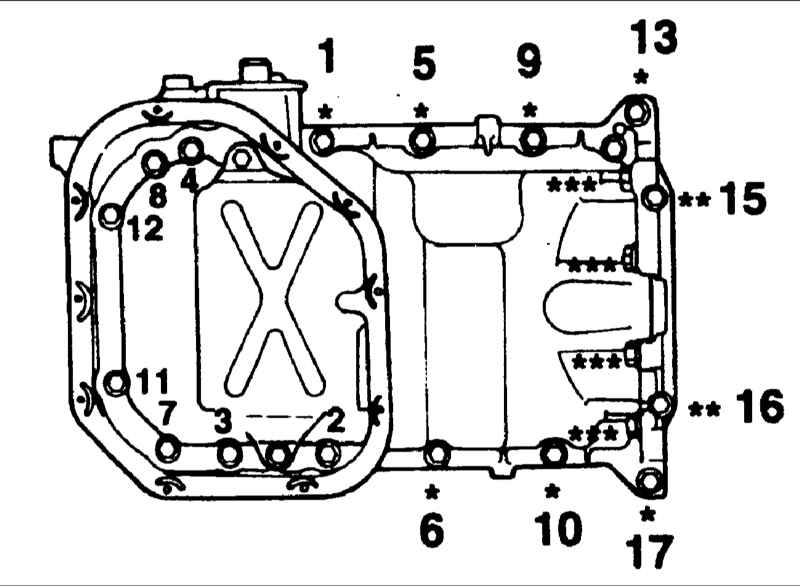

8. Затяните болты крепления
масляного поддона в последовательности, показанной на рисунке.
|
|

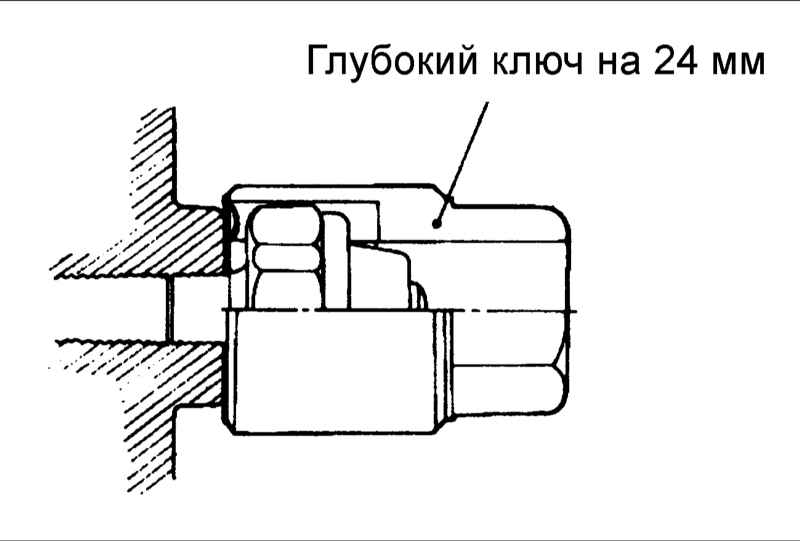

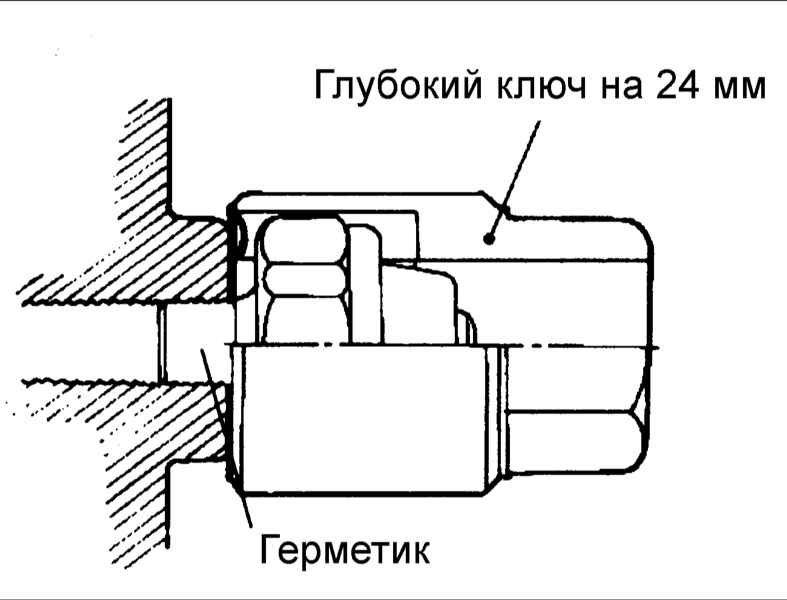

9. Используя специальный
инструмент с глубоким гнездом на 24 мм, вверните датчик давления
масла, предварительно смазав резьбу датчика слоем герметика.
Герметик. 1104 или эквивалентный
Не
затягивайте датчик давления с применением большого момента
затяжки.
Момент затяжки датчика давления : 8–12 Н•м
|
|
|
