Киа Маджентис. Расширительная воздушная камера



Киа Маджентис. Расширительная воздушная камера

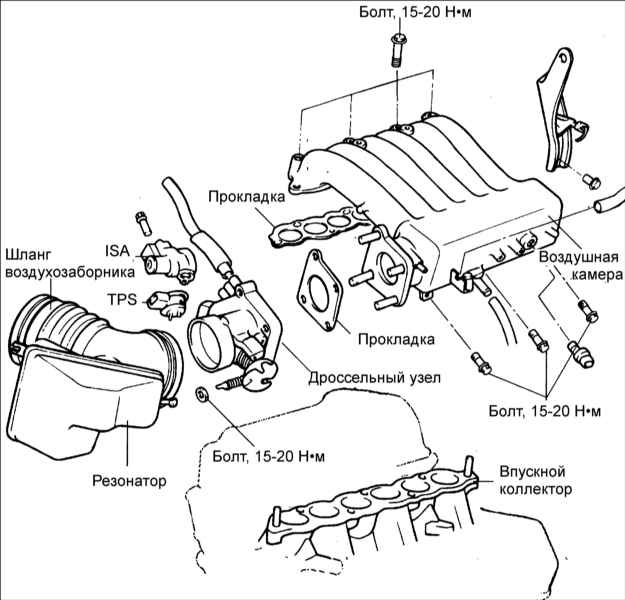

1.2.17 Расширительная воздушная камера Киа Маджентис

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1.2.17 Расширительная воздушная камера Киа Маджентис

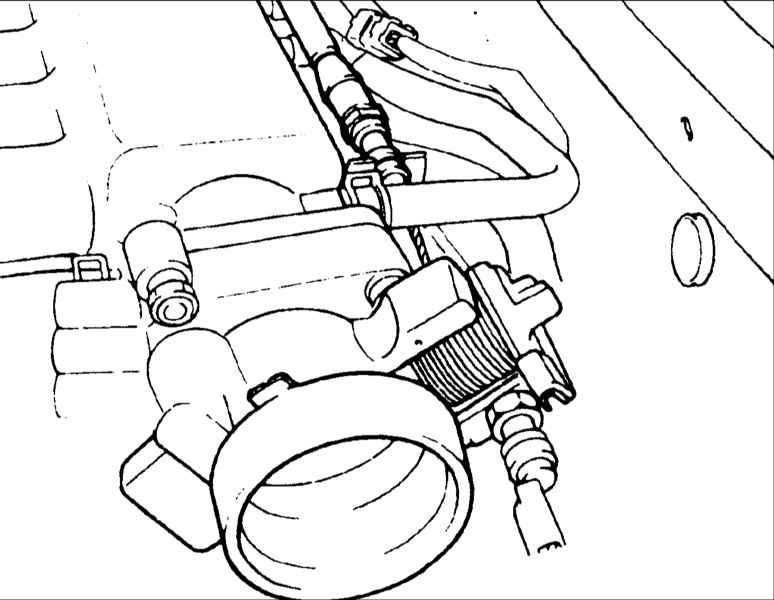

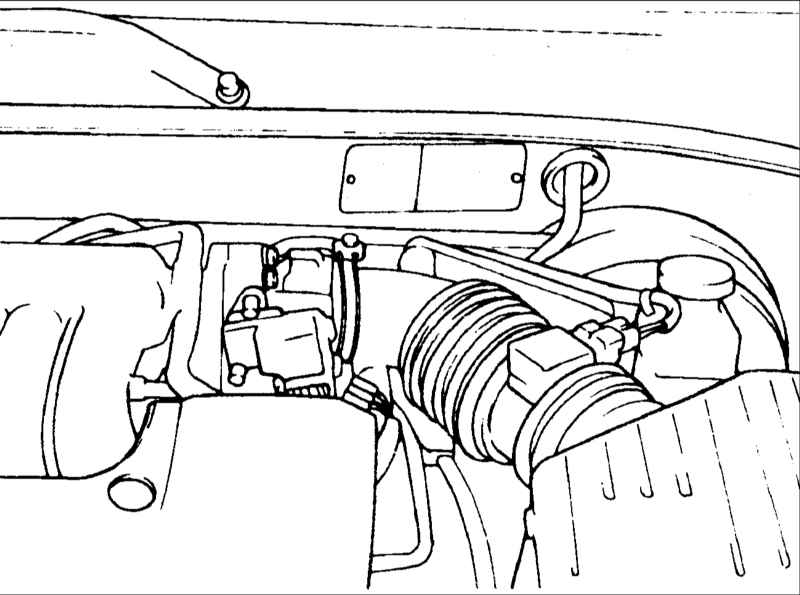

1. Снимите шланг воздухозаборника, соединенный с дроссельным узлом.

2. Отсоедините трос акселератора трос системы круиз-контроля.

1.2.17 Расширительная воздушная камера Киа Маджентис

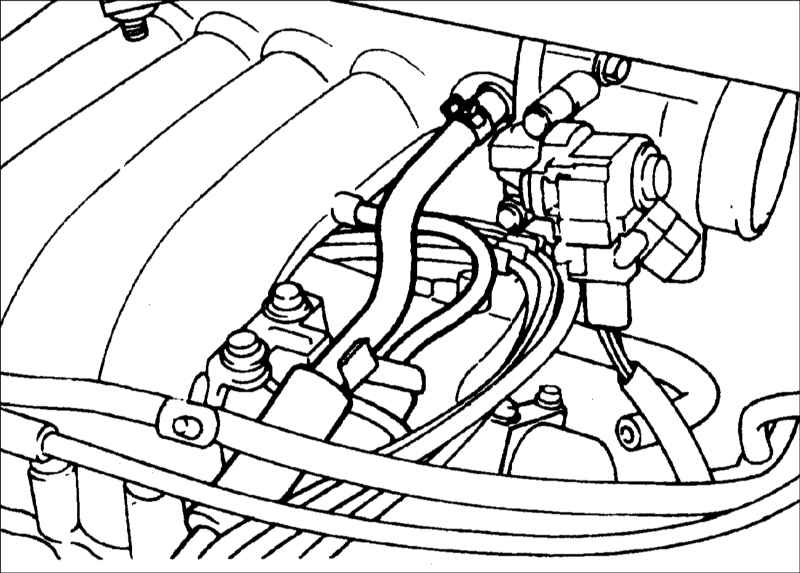

3. Снимите шланг охлаждающей жидкости и дроссельный узел.

4. Снимите шланг P. C. V. и вакуумные шланги вакуумного усилителя тормозов.
5. Отсоедините вакуумный шланг.
6. Снимите опору.

1.2.17 Расширительная воздушная камера Киа Маджентис

7. Снимите расширительную воздушную камеру и прокладку.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте расширительную воздушную камеру на отсутствие дефектов и повреждений.
2. Проверьте на отсутствие сужения каналы подачи охлаждающей жидкости.

1.2.17 Расширительная воздушная камера Киа Маджентис

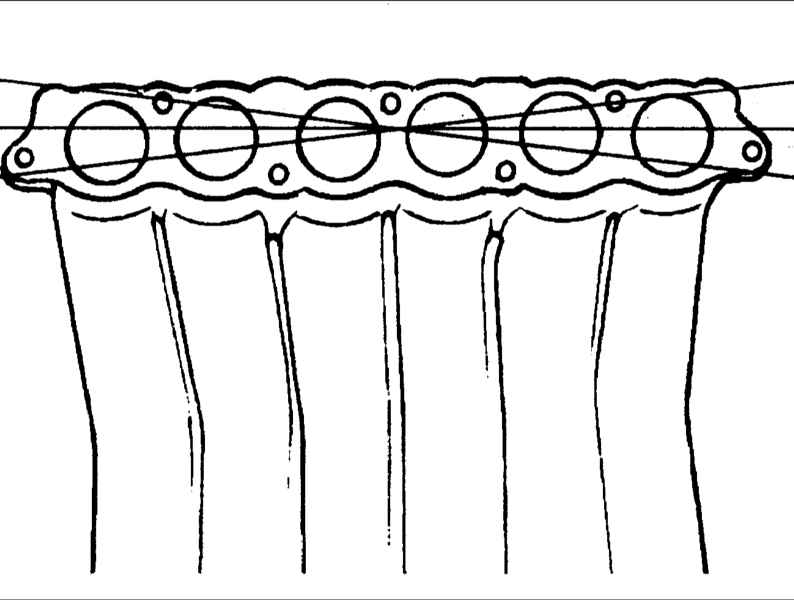

3. Металлической линейкой и щупом измерьте плоскостность привалочной поверхности расширительной воздушной камеры.

  • Отклонение от плоскостности привалочной поверхности расширительной воздушной камеры: 0,15 мм
  • Предельно допустимое отклонение от плоскостности привалочной поверхности расширительной воздушной камеры: 0,20 мм

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1.2.17 Расширительная воздушная камера Киа Маджентис

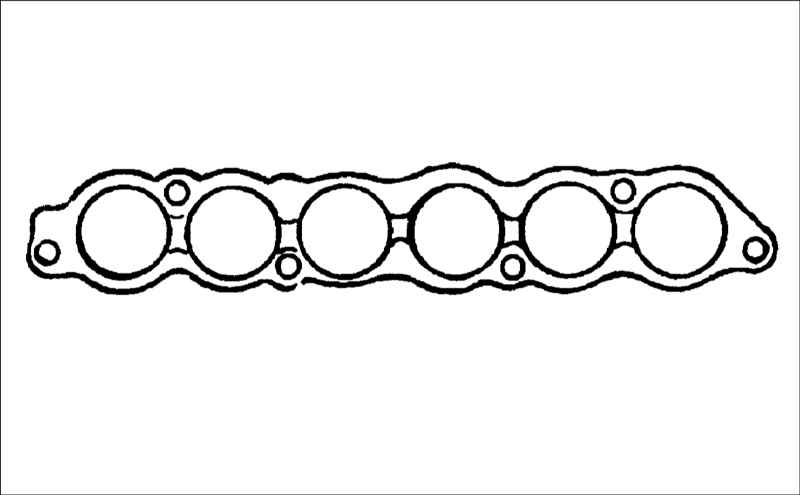

1. Установите прокладку расширительной воздушной камеры маркировкой вверх.

1.2.17 Расширительная воздушная камера Киа Маджентис

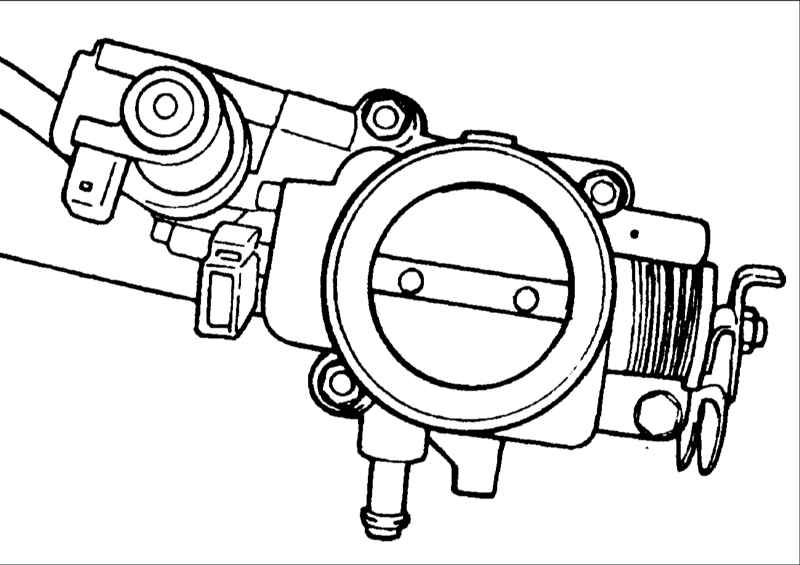

2. Верните болты крепления дроссельного узла.
