Насос усилителя рулевого управления - Kia Rio
2000+ года

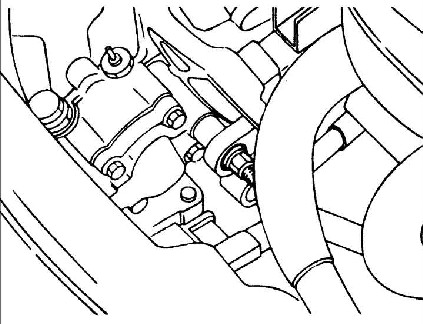

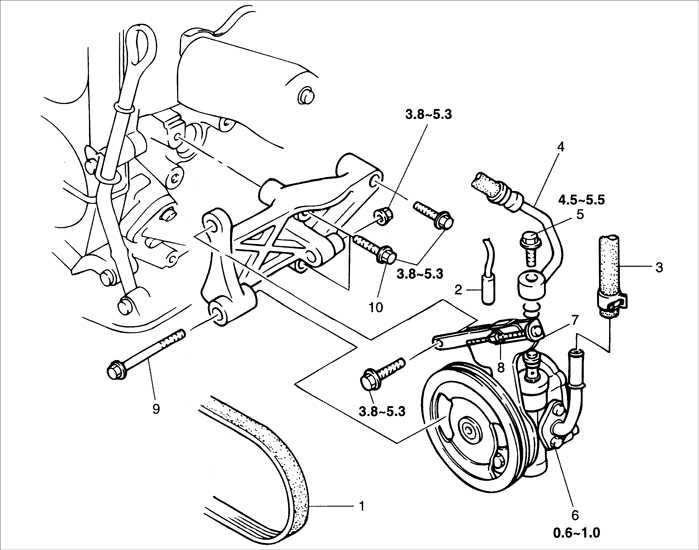

Насос
усилителя рулевого управления
1
– ремень привода насоса;
2 – электрический разъем;
3 – возвратный шланг;
4 – напорный шланг;
5 – пустотелый болт; |
6 – болт;
7 – регулировочный болт;
8 – регулировочный кронштейн;
9 – шарнирный болт;
10 – болт. |

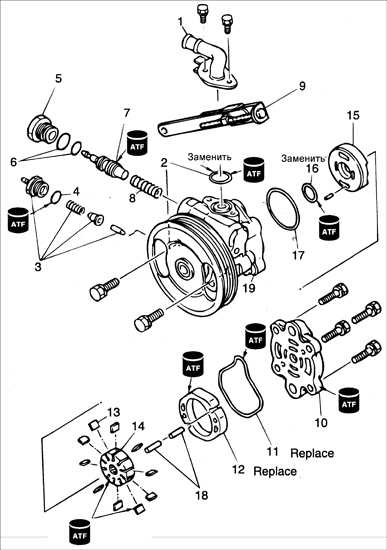

Насос
усилителя рулевого управления
1
– всасывающая труба;
2 – уплотнительное кольцо круглого сечения;
3 – датчик давления;
4 – уплотнительное кольцо круглого сечения;
5 – пробка;
6 – уплотнительное кольцо круглого сечения;
7 – регулирующий клапан;
8 – пружина;
9 – регулировочный кронштейн;
10 – корпус насоса (задняя часть); |
11 – уплотнительное кольцо круглого сечения;
12 – статорное кольцо;
13 – лопасти;
14 – ротор;
15 – боковая пластина;
16 – уплотнительное кольцо круглого сечения;
17 – уплотнительное кольцо круглого сечения;
18 – штифт;
19 – корпус насоса (передняя часть). |
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
|

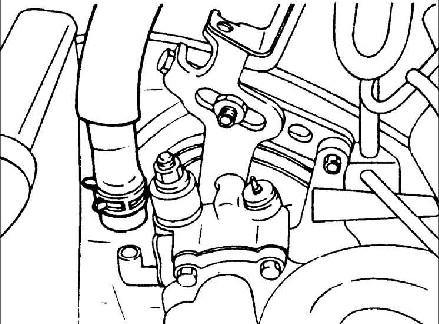

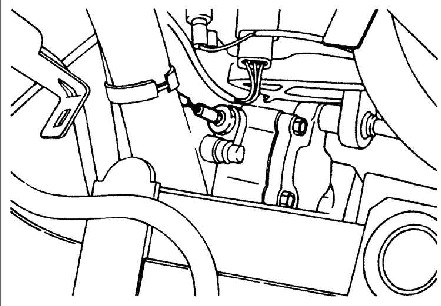

1. Отсоедините
электрический разъем от датчика давления. |
|

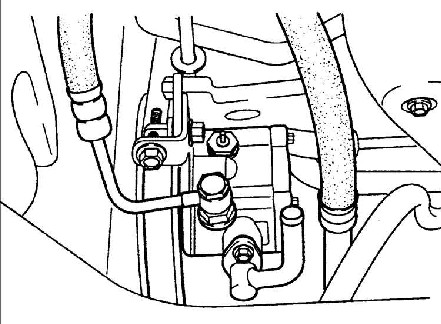

2. Отсоедините
всасывающий шланг. |
|
3. Отсоедините
напорный шланг. |
|
4. Ослабьте
монтажный болт. Ослабьте натяжение и снимите
ремень привода насоса. |
5. Выверните
монтажный болт. |
6. Снимите
насос усилителя рулевого управления. |
|
Проверка
Предупреждение
При
необходимости замените насос усилителя рулевого управления в сборе.
ПОРЯДОК ВЫПОЛНЕНИЯ |
|

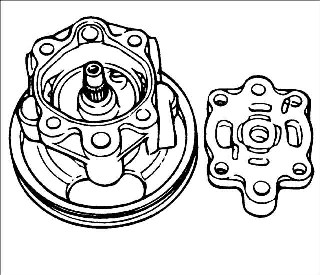

1. Проверьте
переднюю и заднюю части корпуса насоса на
отсутствие трещин, повреждений и неравномерного
износа ротора. |

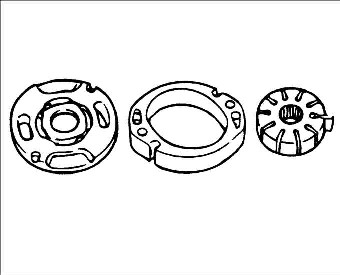

2. Проверьте
поверхность статорного кольца, сопрягаемую с
лопастями на отсутствие неравномерного износа. |
3. Проверьте
поверхности боковой пластины и корпуса насоса,
сопрягаемые с подвижными деталями на отсутствие
неравномерного износа. |
|

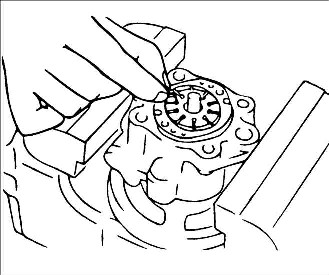

4. Проверьте
зазор между ротором и лопастями. |
5. Проверьте
регулирующий клапан на отсутствие трещин,
повреждений и неравномерного износа ротора. |
|

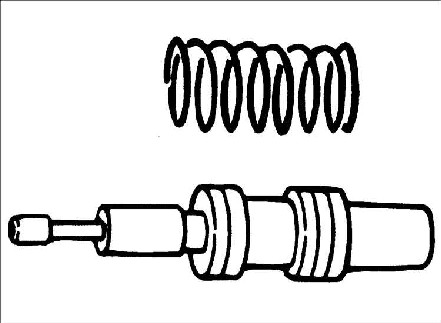

6. Проверьте
состояние пружины регулирующего клапана. |
|
Замечания по сборке
ПОРЯДОК ВЫПОЛНЕНИЯ |
|

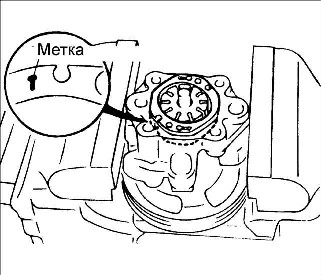

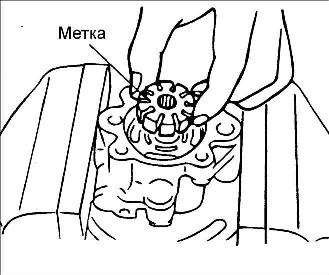

1. Установите
ротор идентификационной меткой вверх. |
|
2. Установите
статорное кольцо идентификационной меткой вниз. |
|
3. Установите
десять лопастей плоскими частями в пазы ротора. |
|
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Установите
насос усилителя рулевого управления и закрепите
монтажным болтом. |
2. Установите
ремень привода насоса. |
3. Подсоедините
к насосу напорный шланг и закрепите его болтом.
Момент затяжки:
44–54 Н•м |
4. Затяните
контргайку и болт.
Момент затяжки:
37–52Н•м |
|
5. Подсоедините
к насосу возвратный шланг. |
Предупреждение
Проверьте,
что белая метка на возвратном шланге совмещена с
белой меткой на трубе.
|
6. Вращая
регулировочный болт отрегулируйте натяжения
ремня привода насоса. |
7. Подсоедините
электрический разъем к датчику давления. |
|
