Kia Rio 2000+ года - Ремонт рычага селектора автоматической коробки F4E–K
Рычаг
селектора

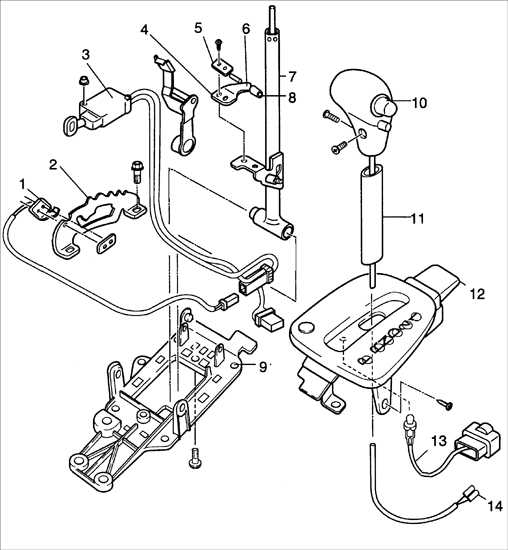

1
– выключатель парковки;
2 – направляющая пластина;
3 – модулятор;
4 – пружинная пластина;
5 – пластина;
6 – штифт;
7 – рычаг селектора; |
8 – ролик фиксатора;
9 – опорная плита;
10 – кнопка рычага селектора;
11 – кожух;
12 – панель индикатора;
13 – лампа индикатора позиции селектора;
14 – разъем выключателя O/D. |
Разборка
ПОРЯДОК ВЫПОЛНЕНИЯ |
|

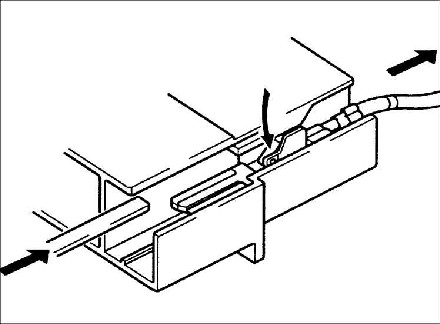

1. Отверткой
с плоским лезвием освободите контакты разъема.
Извлеките контакты из разъема.
|
2. Тонкой
выколоткой и молотком выбейте со стороны коробки
передач штифт и снимите две шайбы, шестерню
привода и вал. |
3. Снимите
панель индикатора. |
4. Снимите
кожух. |
5. Поверните
лампу индикатора положения рычага селектора
против часовой стрелки и снимите ее. |
6. Выверните
два винта и снимите ролик фиксатора в сборе,
затем снимите пластину, верхнюю пружинную
пластину и пружинную пластину. |
7. Выверните
болт из опорной плиты. |
8. Выверните
два болта крепления направляющей пластины и
снимите ее. |
9. Снимите
рычаг замка и рычаг селектора. |
|
Сборка
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Установите
рычаг селектора на опорную плиту.
|
2. Установите
направляющую пластину на опорную плиту и
закрепите двумя болтами.
Момент затяжки:
6,8–9,8 Н•м |
3. Нанесите
смазку 0-GL02 на внутреннюю часть ролика. |
4. Переместите
рычаг селектора в позицию P. |
5. Свободно
установите пружинную пластину, верхнюю пружинную
пластину и пластину.
Момент затяжки:
2,0–2,9 Н•м |
6. Нанесите
смазку 0-GL02 на внешнюю и внутреннюю части
направляющей пластины. |
7. Дальнейшая
сборка проводится в последовательности, обратной
разборке. |

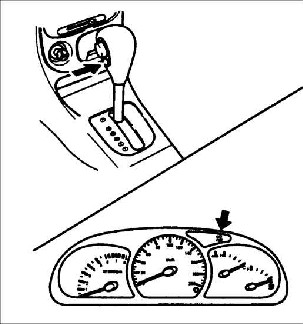

8. Проверьте,
что положение рычага селектора соответствуют
индикации рычага селектора. |
|
