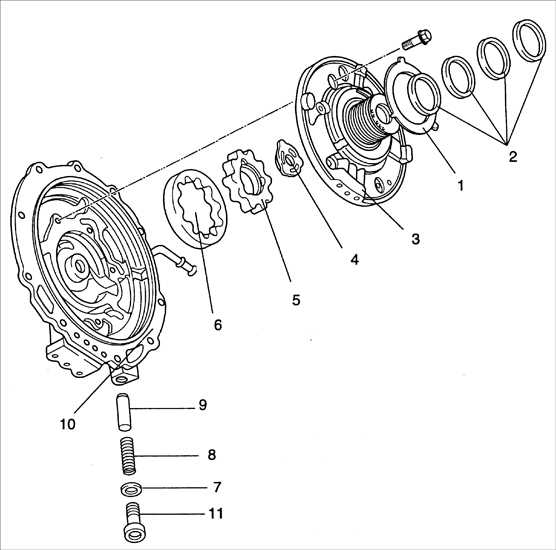

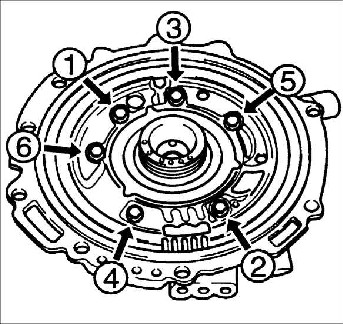

3.В
последовательности приведенной на рисунке,
равномерно, за несколько проходов, ослабьте и
выверните болты. Снимите крышку масляного насоса
из кожуха масляного насоса.
Предупреждение
Не
используйте перфоратор для снятия внешнего и
внутреннего роторов масляного насоса.

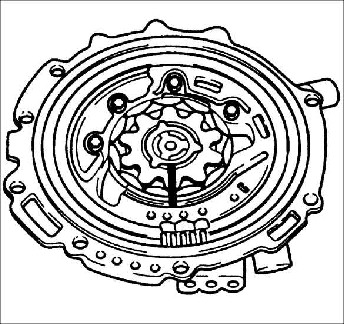

4.Отметьте
взаимное положение внешнего и внутреннего
роторов и снимите их с кожуха масляного насоса.

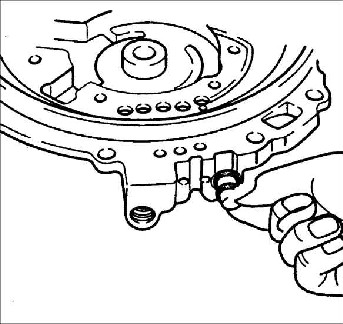

5.Выверните
пробку и снимите шайбу, пружину и клапан
давления.
Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Установите
внешний ротор и внутренний ротор.

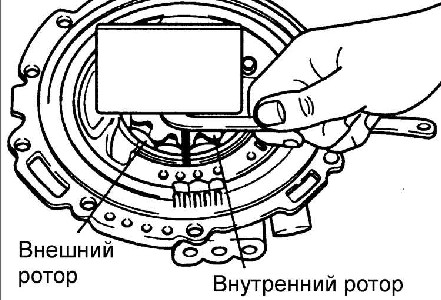

2.Измерьте
зазор между кожухом масляного насоса и внешним и
внутренним роторами не менее чем в четырех
местах по их окружностям.
Зазор
Номинальный зазор: 0,02–0,04 мм
Предельно допустимый зазор: 0,05 мм
3.Если
зазор отличается от требуемого, замените
масляный насос в сборе.
4.Измерьте
зазор между выступом масляного насоса и
внутренним ротором по крайней мере в четырех
местах и вычислите среднее значение.
Внутренний
диаметр
Номинальный: 0,04–0,115 мм
Предельно допустимый: 0,125 мм
5.Если
зазор отличается от требуемого, замените
масляный насос в сборе.
Проверка пружины
ПОРЯДОК ВЫПОЛНЕНИЯ

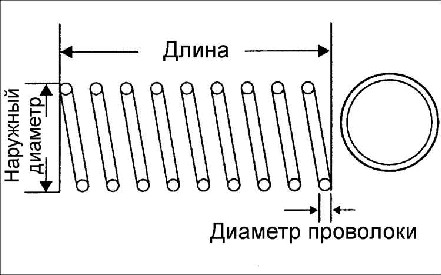

1.Проверьте
размеры пружины в свободном состоянии.
Размеры
пружины:
Наружный диаметр: 11,8 мм
Длина: 53,0 мм
Число витков: 12,0
Диаметр проволоки пружины: 1,2 мм
2.Если
размеры пружины отличаются от требуемых,
замените масляный насос в сборе.
Проверка клапана давления
ПОРЯДОК ВЫПОЛНЕНИЯ

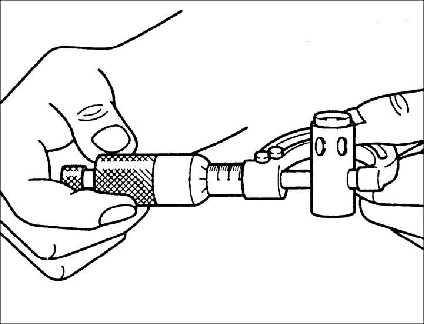

1.Измерьте
наружный диаметр клапана давления.
Номинальный
диаметр: 14,00 мм
Предельно допустимый диаметр: 13,98 мм
2.Если
диаметр меньше предельно допустимого, замените
масляный насос в сборе.
Сборка
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Установите
обводной клапан давления и пружину в кожух
масляного насоса и проверьте, что клапан
перемещается свободно, без заеданий.
2.Установите
новую шайбу и пробку.
Момент затяжки:
32–47 Н•м
3.Совместите
метки, нанесенные перед снятием, и установите
внешние и внутренние роторы.
4.Установите
фланец масляного насоса.
5.Установите
крышку на кожух масляного насоса.
6.Постепенно,
в определенной последовательности затяните шесть
болтов крепления крышки.
Момент затяжки:
8,1–10,9 Н•м
7.Установите
вал масляного насоса и вращая роторы насоса
проверьте работу насоса.
8.Установите
четыре уплотнительных кольца.

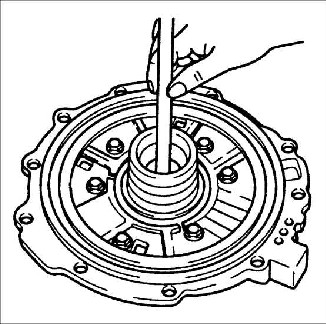

9.Нанесите
слой технического вазелина на поверхности
качения подшипника и установите ее на крышку
масляного насоса.
Наружный
диаметр поверхности качения подшипника: 88.0 мм
