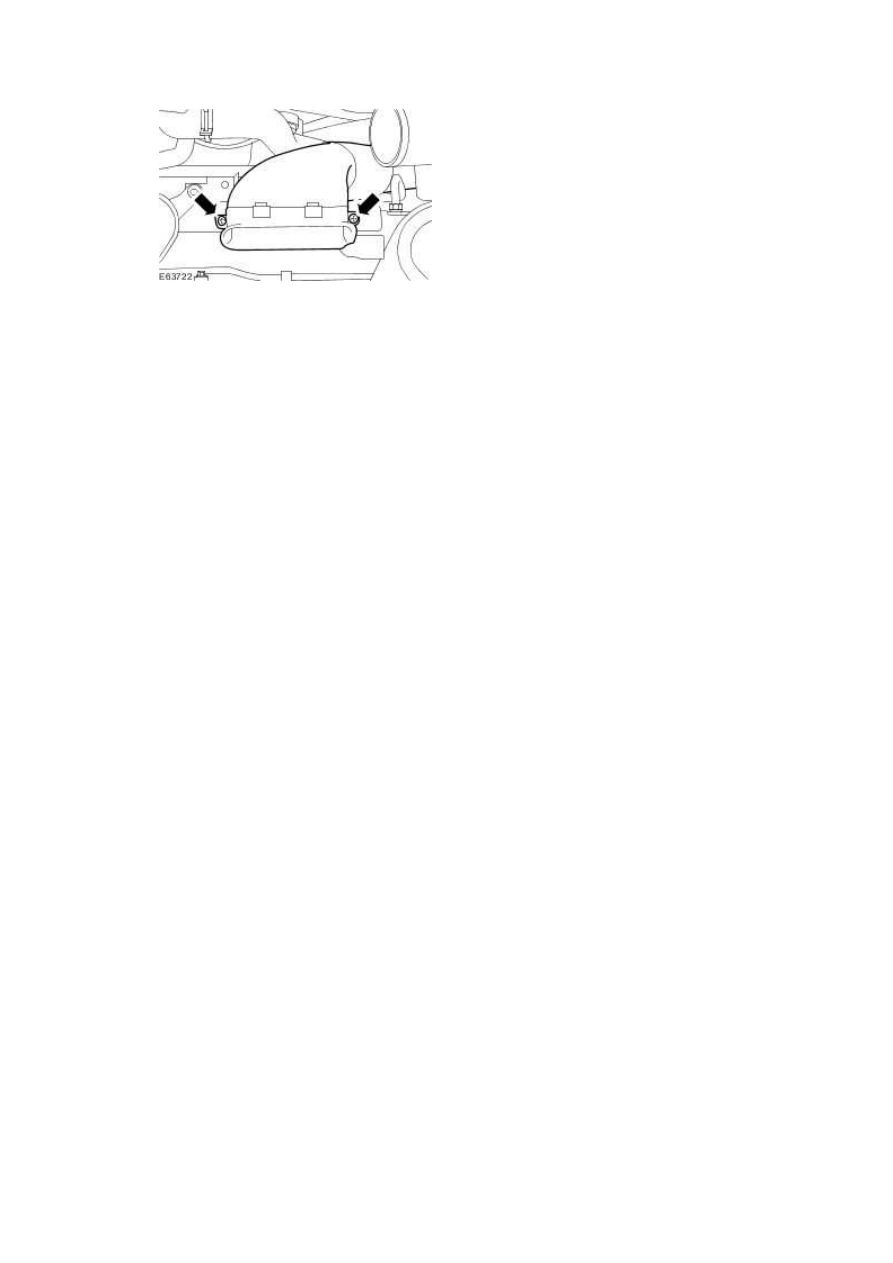

7 . Install the air cleaner outlet pipe.

For additional information, refer to Air Cleaner Outlet Pipe (19.10.31)





8 . Install the radiator grille opening panel.

For additional information, refer to







9 . Connect the battery ground cable.

For additional information, refer to





10

.



NOTE:





For NAS vehicles only.



If required, carry out a short drive cycle.

For additional information, refer to Powertrain Control Module (PCM) Short Drive Cycle Self-

Test









Secondary Air Injection (AIR) Control
Valve to Exhaust Manifold Tube LH - 3.0L
NA V6 - AJ27

Removal



1 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)





2

.



NOTE:





Note the position of the timing mark on the secondary air injection (AIR) control valve to

exhaust manifold left-hand tube. The timing mark indicates the correct end of the AIR

control valve to exhaust manifold left-hand tube that should be connected to the AIR

control valve to exhaust manifold right-hand tube.





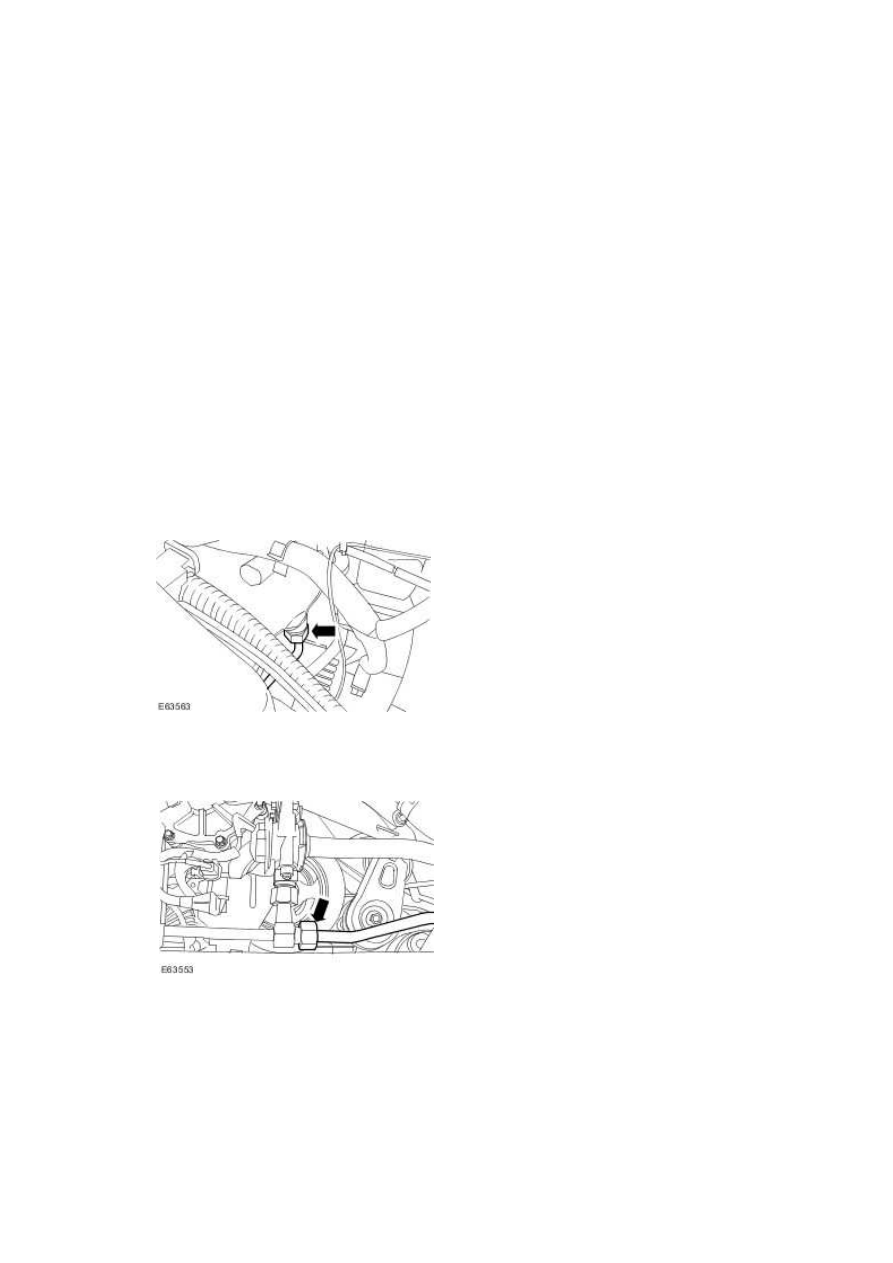

Disconnect the secondary air injection (AIR) control valve to exhaust manifold left-hand tube.







3

.



Remove the AIR control valve to exhaust manifold left-hand tube from the left-hand exhaust

manifold.







www.

Installation



1 . To install, reverse the removal procedure.





Tighten to 35 Nm.











2

.



NOTE:





Make sure that the timing mark on the AIR control valve to exhaust manifold left-hand

tube is correctly aligned.





Tighten to 35 Nm.









Secondary Air Injection (AIR) Control
Valve to Exhaust Manifold Tube RH - 3.0L
NA V6 - AJ27

Removal



1 . Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect





2 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)





3

.



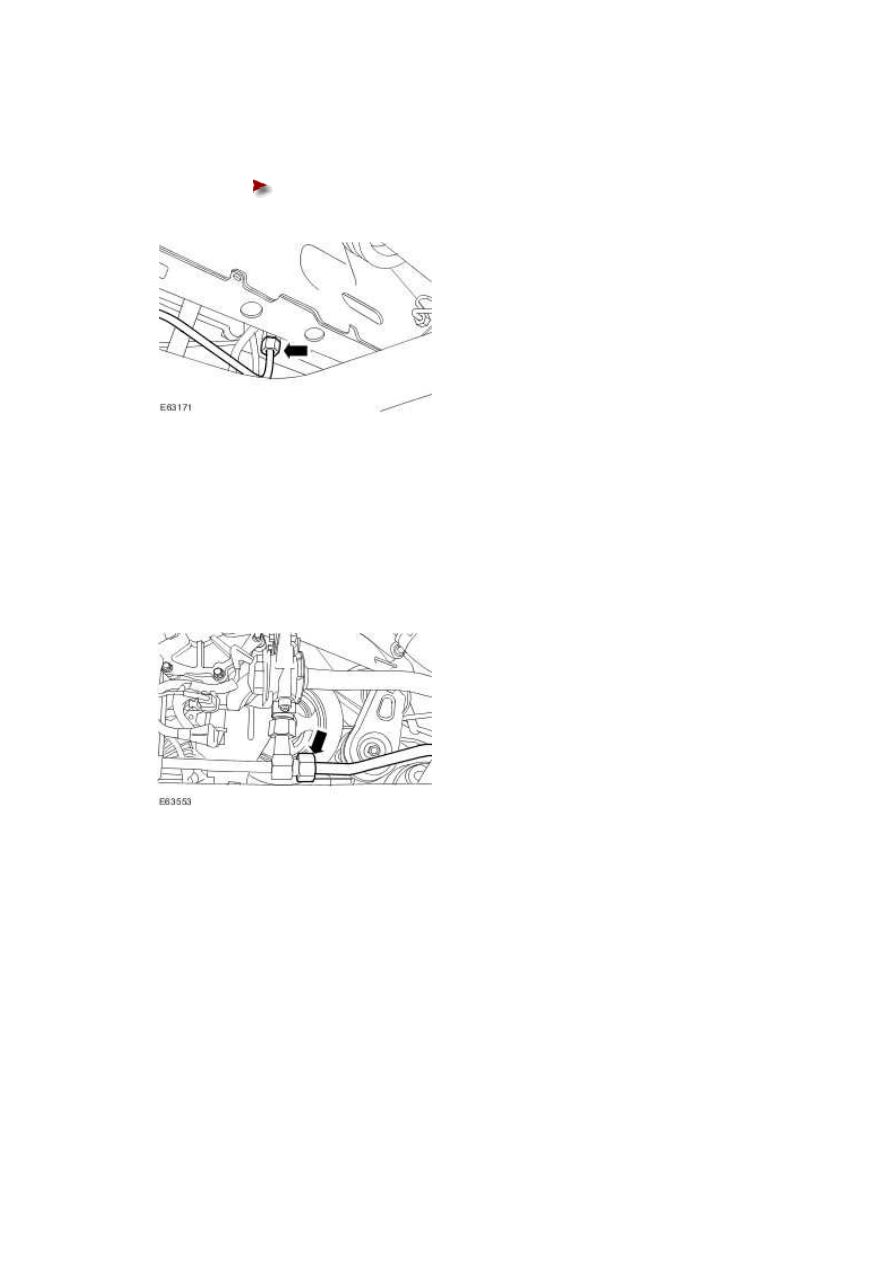

Disconnect the secondary air injection (AIR) control valve to exhaust manifold right-hand tube

from the right-hand exhaust manifold.

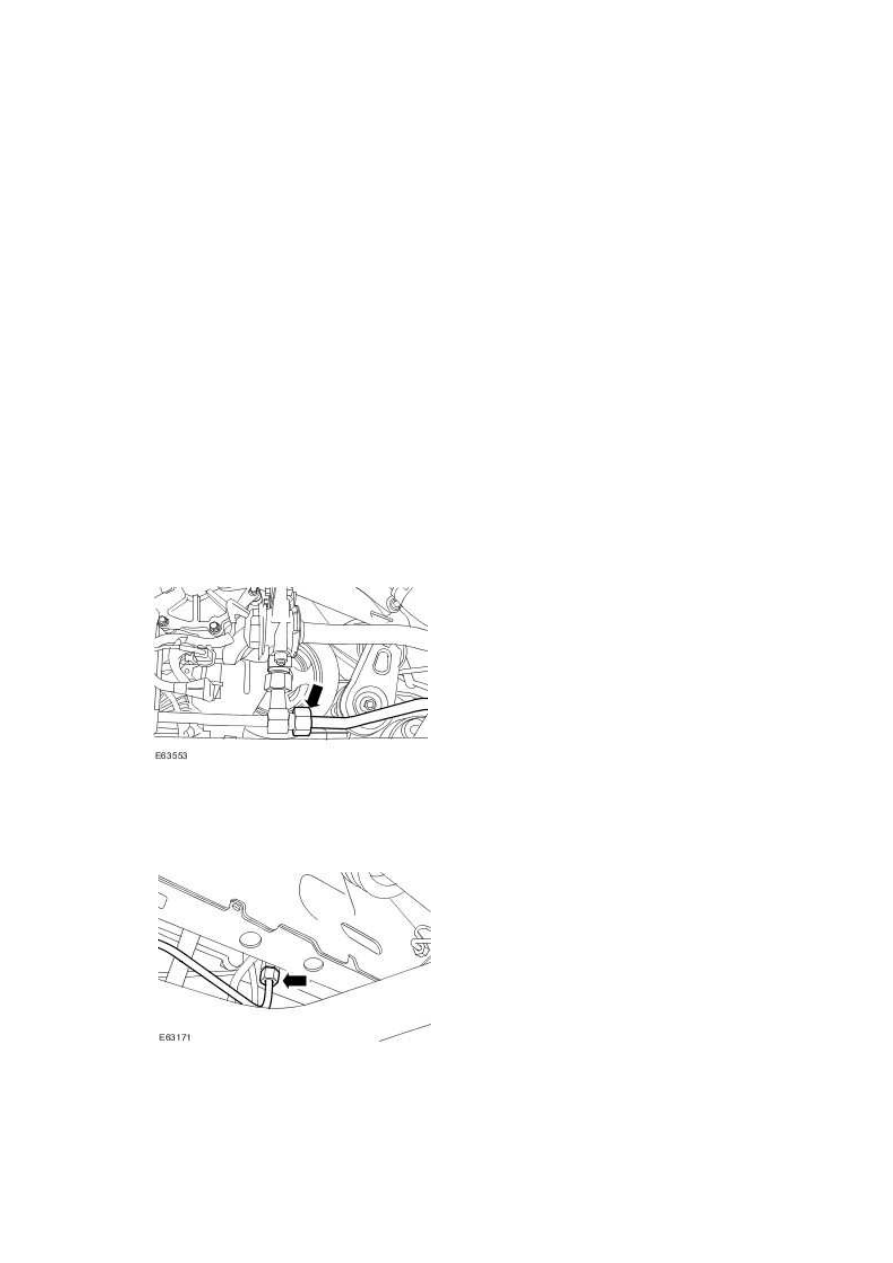

4 . Disconnect the AIR control valve to exhaust manifold left-hand tube.







5 . Disconnect the AIR control valve to exhaust manifold right-hand tube.
