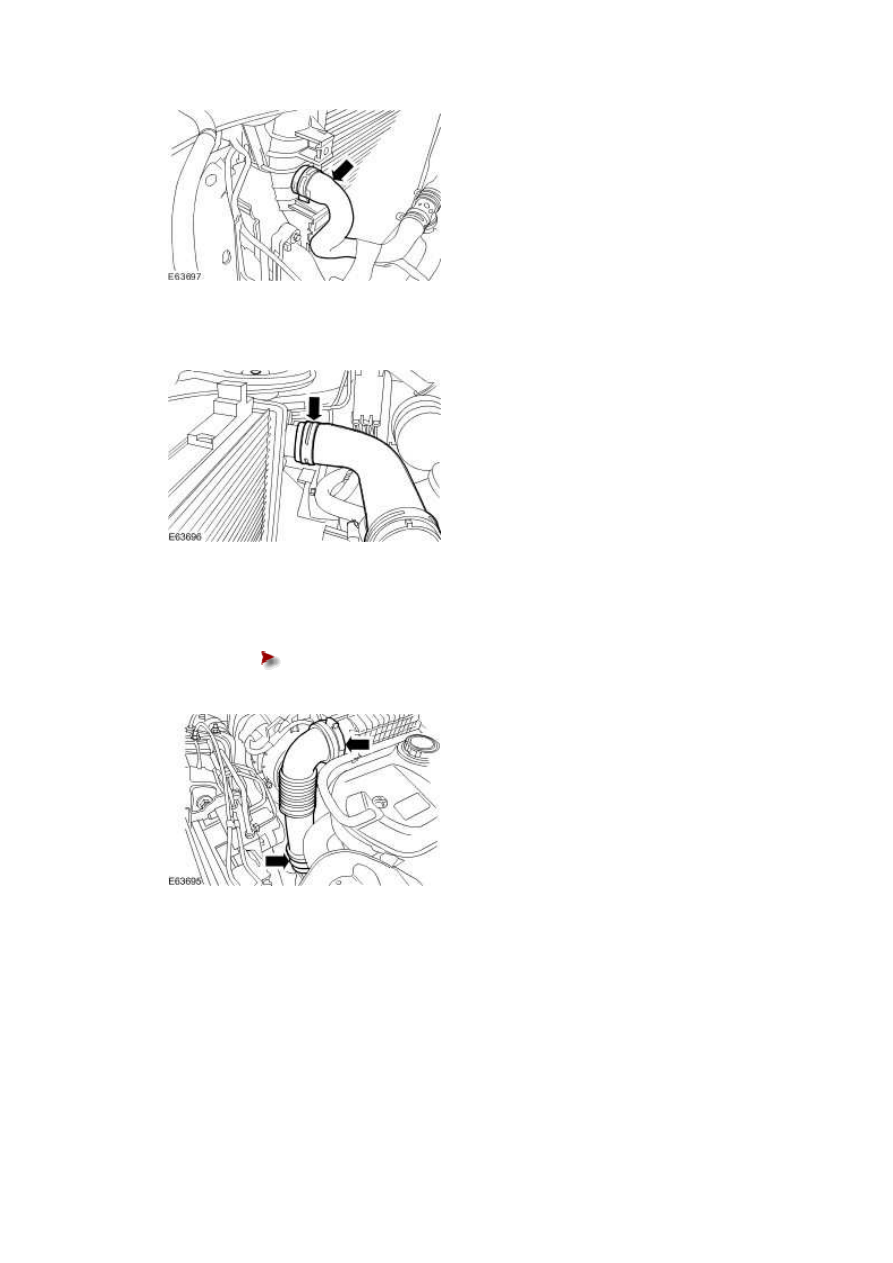

15 . Connect the radiator top hose.







16 . Install the air intake elbow pipe.





Tighten to 4 Nm.











17 . Install the cooling fan motor and shroud.

For additional information, refer to Cooling Fan Motor and Shroud (26.25.25)





18 . Fill and bleed cooling system.

For additional information, refer to Cooling System Draining, Filling and Bleeding



Thermostat (26.45.07)

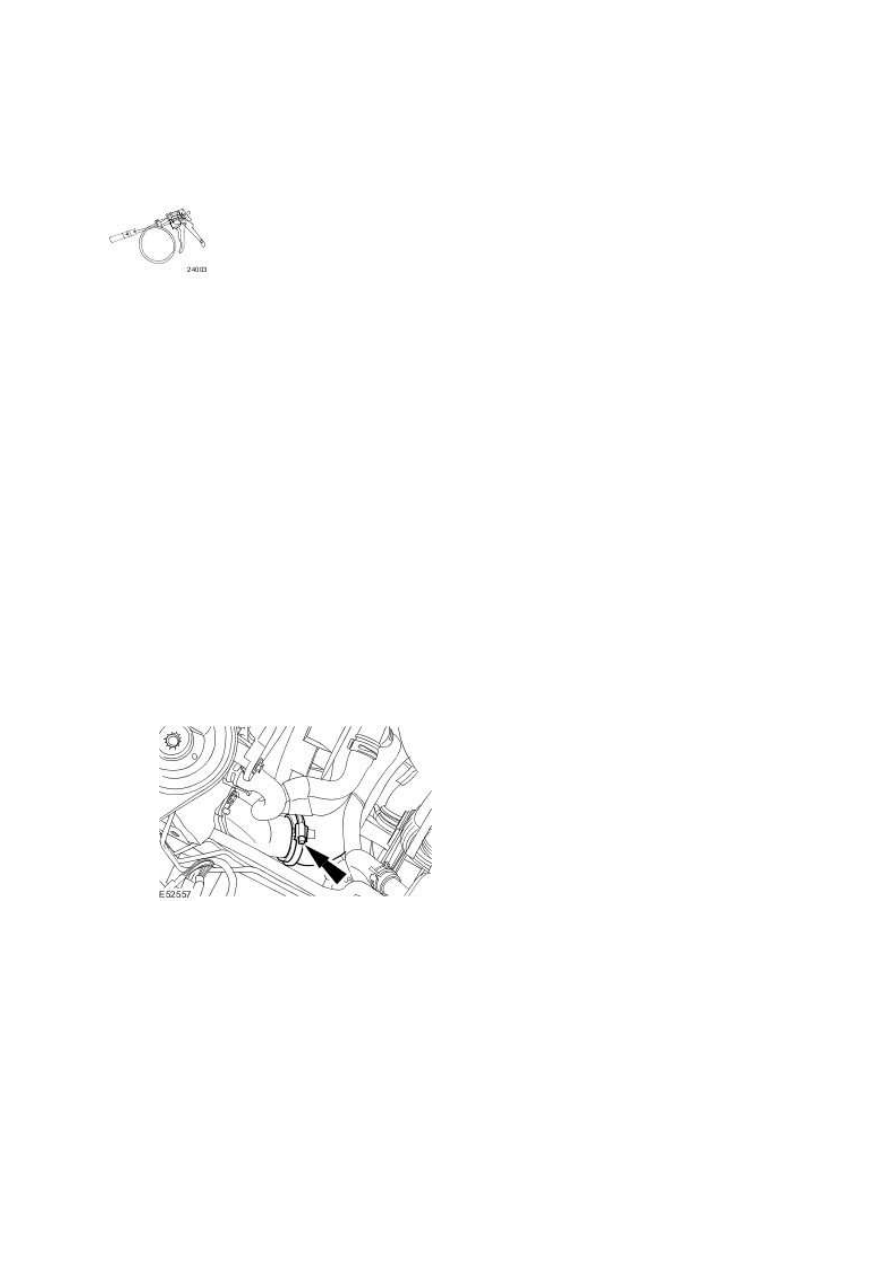

Special Service Tools





Remover/Install, Cooling Hose Clamp

303-397

Removal



1 . Drain the cooling system.

For additional information, refer to Cooling System Draining, Filling and Bleeding





2 . Lower the vehicle.





3 . Remove the air cleaner.

For additional information, refer to Air Cleaner (19.10.05)





4 . Detach the charge air cooler inlet hose.







5 . Remove the charge air cooler inlet elbow.

www.

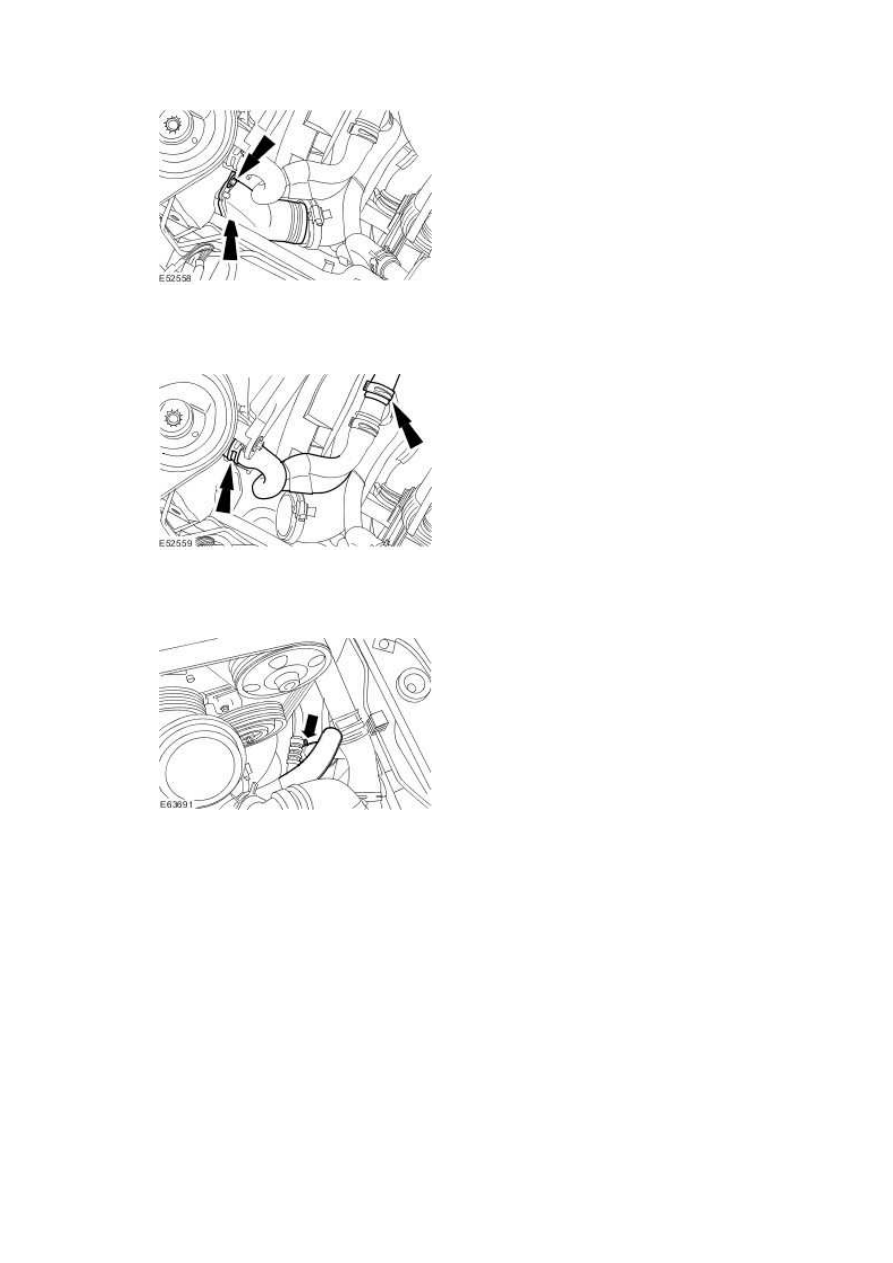

6 . Detach the coolant hoses.







7 . Detach the transmission cooler hose.







8 . Remove the coolant expansion tank.

For additional information, refer to Coolant Expansion Tank (26.15.01)

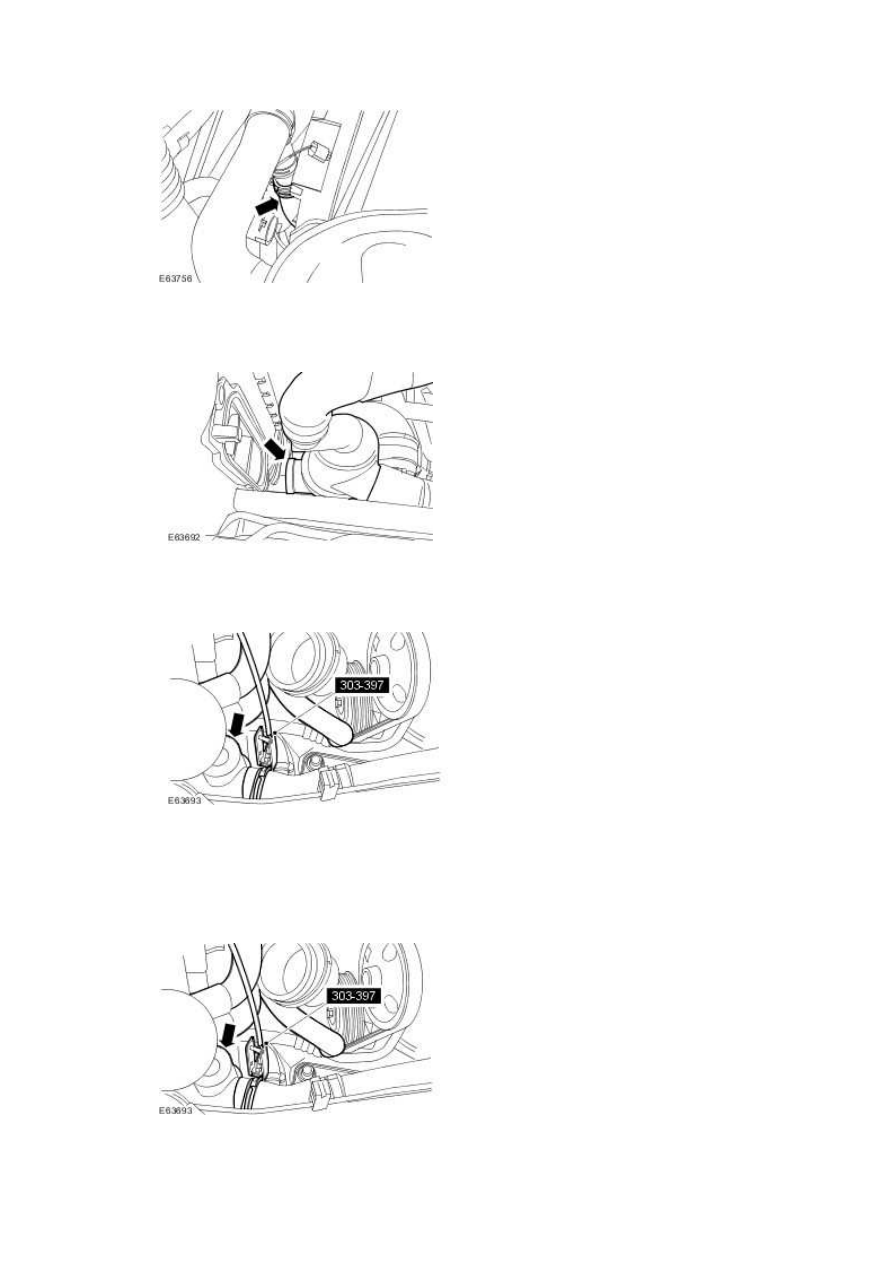

9 . Detach the coolant hose.







10 . Detach the thermostat and hose assembly.







11 . Remove the thermostat and hose assembly.







Installation



1 . Install the thermostat and hose assembly.
