Jaguar XJ (X350). Service manual - part 596

vehicle.





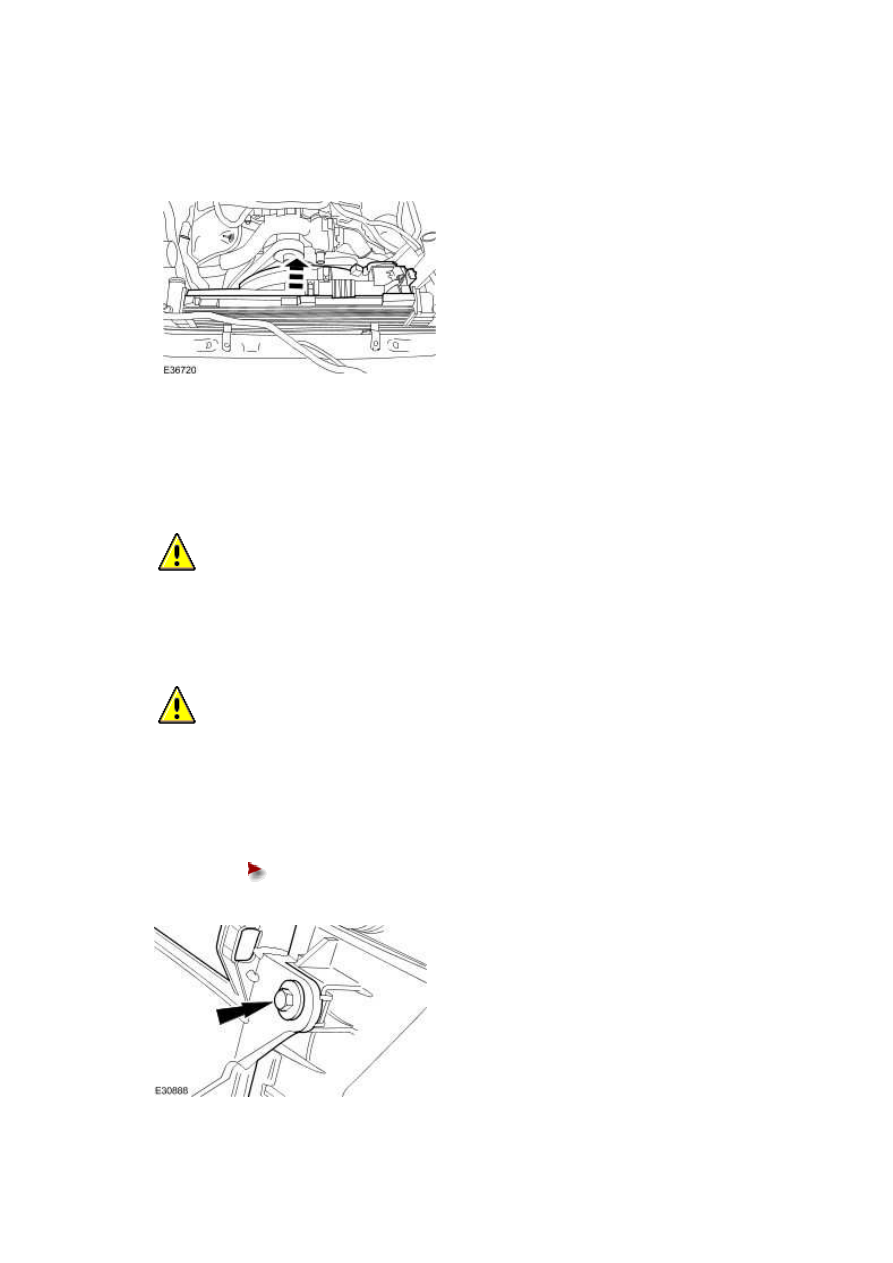

Remove the cooling fan motor and shroud.







Installation

All vehicles



1

.



  CAUTION: Make sure that the radiator is not damaged when installing the cooling

fan motor and shroud. Failure to follow this instruction may result in damage to the

vehicle.





  CAUTION: Make sure that the retaining lugs of the radiator are not damaged when

installing the cooling fan motor and shroud. Failure to follow this instruction may result in

damage to the vehicle.





To install, reverse the removal procedure.





Tighten to 7 Nm.









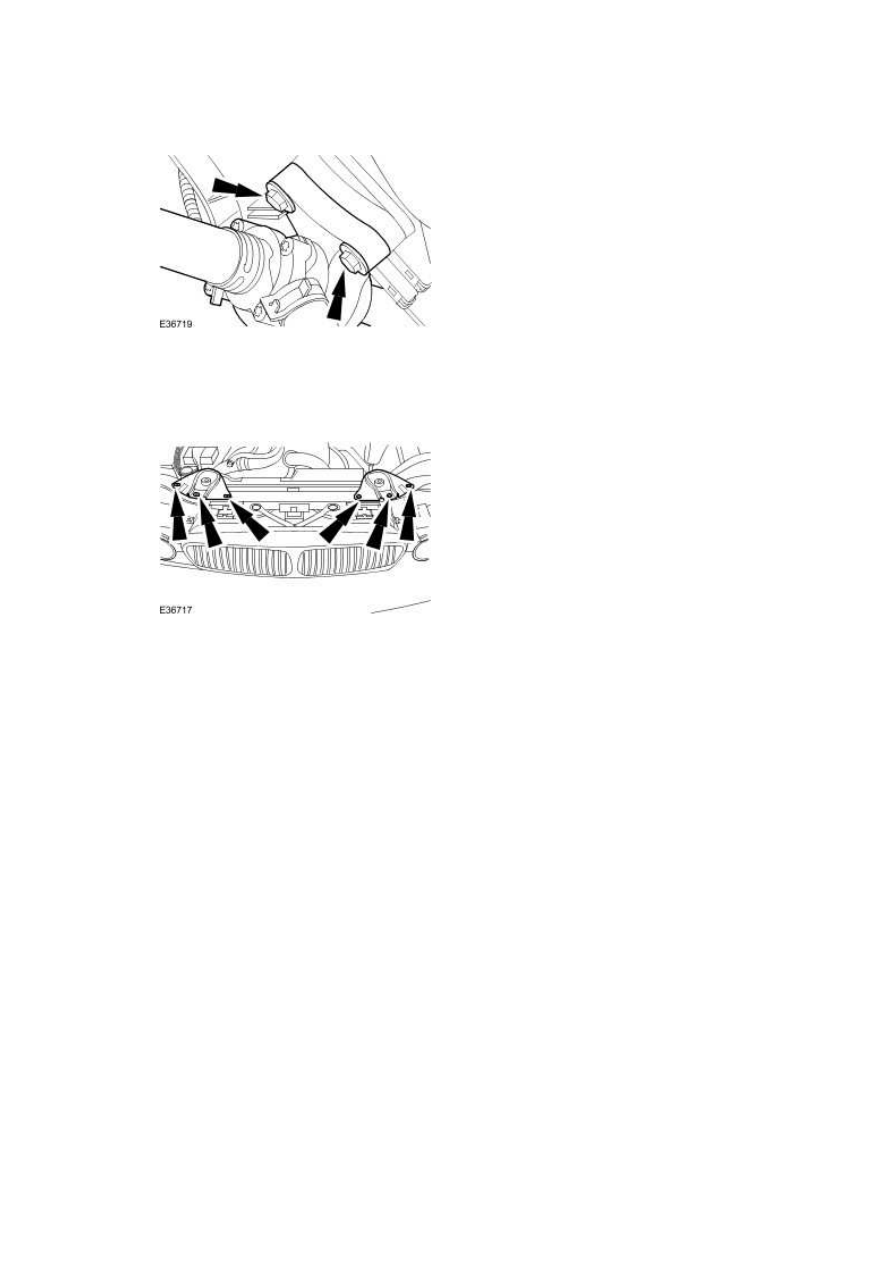

Vehicles with 3.5L or 4.2L engine



2 . Tighten to 10 Nm.





All vehicles



3 . Tighten to 9 Nm.







4 . Fill the cooling system.

For additional information, refer to







www.

Radiator (26.40.01)

Removal

All vehicles



1 . Remove the cooling fan motor and shroud.

For additional information, refer to Cooling Fan Motor and Shroud (26.25.25)





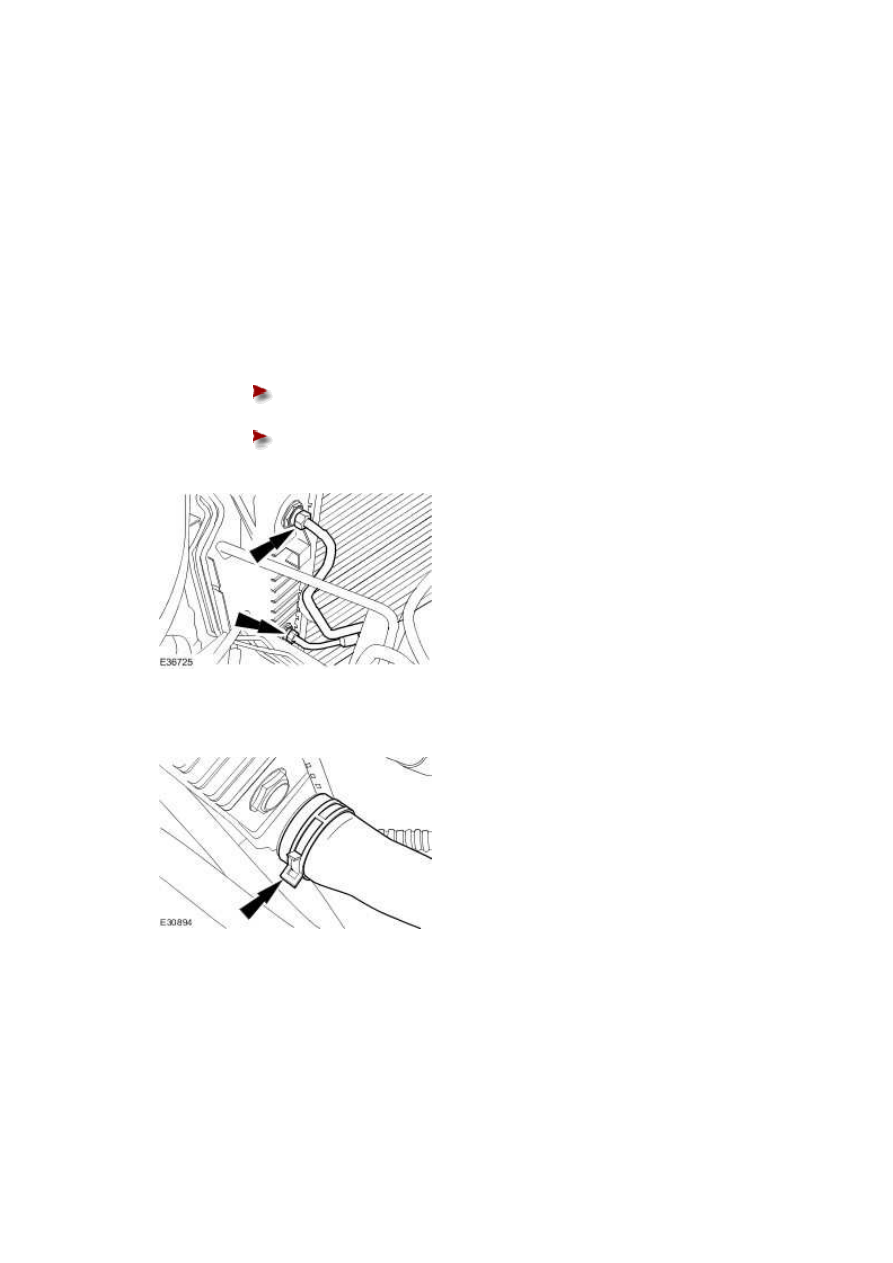

2 . Detach the transmission oil cooler inlet and return pipes.





Remove and discard the O-ring seals.







Cap the oil cooler inlet and return pipes and the oil cooler.











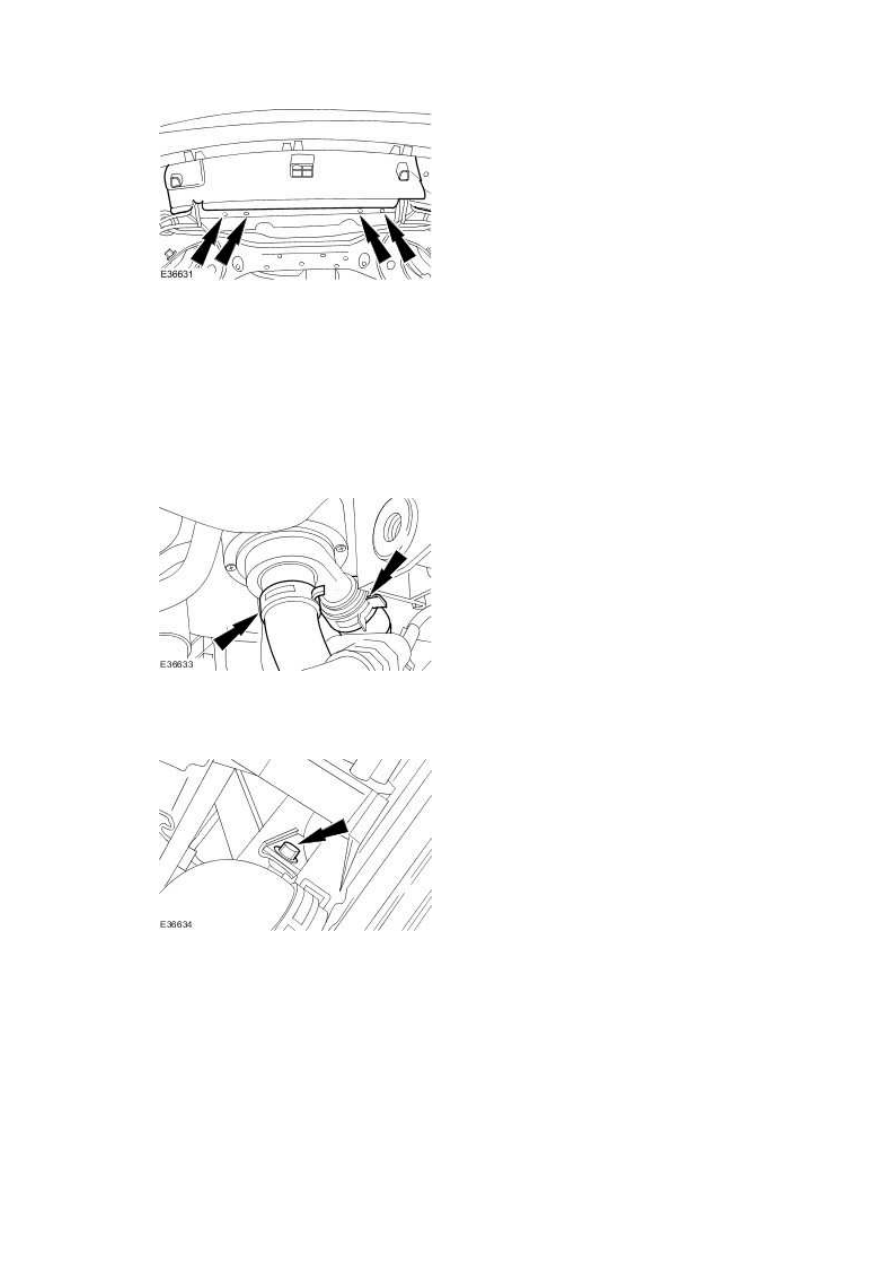

3 . Detach the lower coolant hose.







4 . Raise the vehicle.





5 . Remove the radiator lower cowl.





Vehicles with supercharger



6 . Remove the oil cooler.

For additional information, refer to Oil Cooler - Vehicles With: Supercharger (12.60.68)





7 . Disconnect the water pump coolant hoses.







8 . Remove the water pump retaining bolt.







9 . Remove the water pump.

www.
