Jaguar XJ (X350). Service manual - part 483

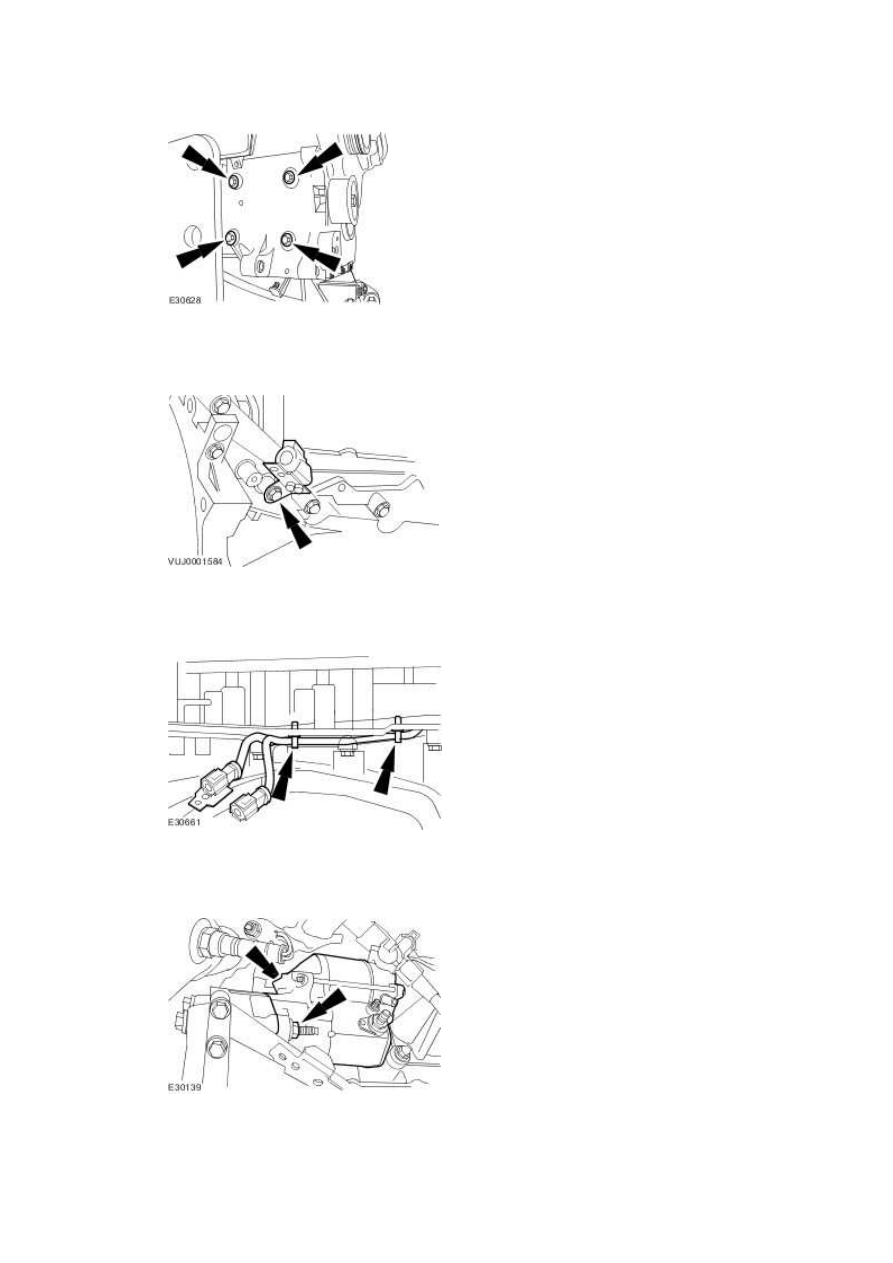

12 . Remove the generator mounting bracket.







13 . Detach the right-hand oxygen sensor retaining bracket.







14 . Detach the engine wiring harness.







15 . Remove the starter motor.

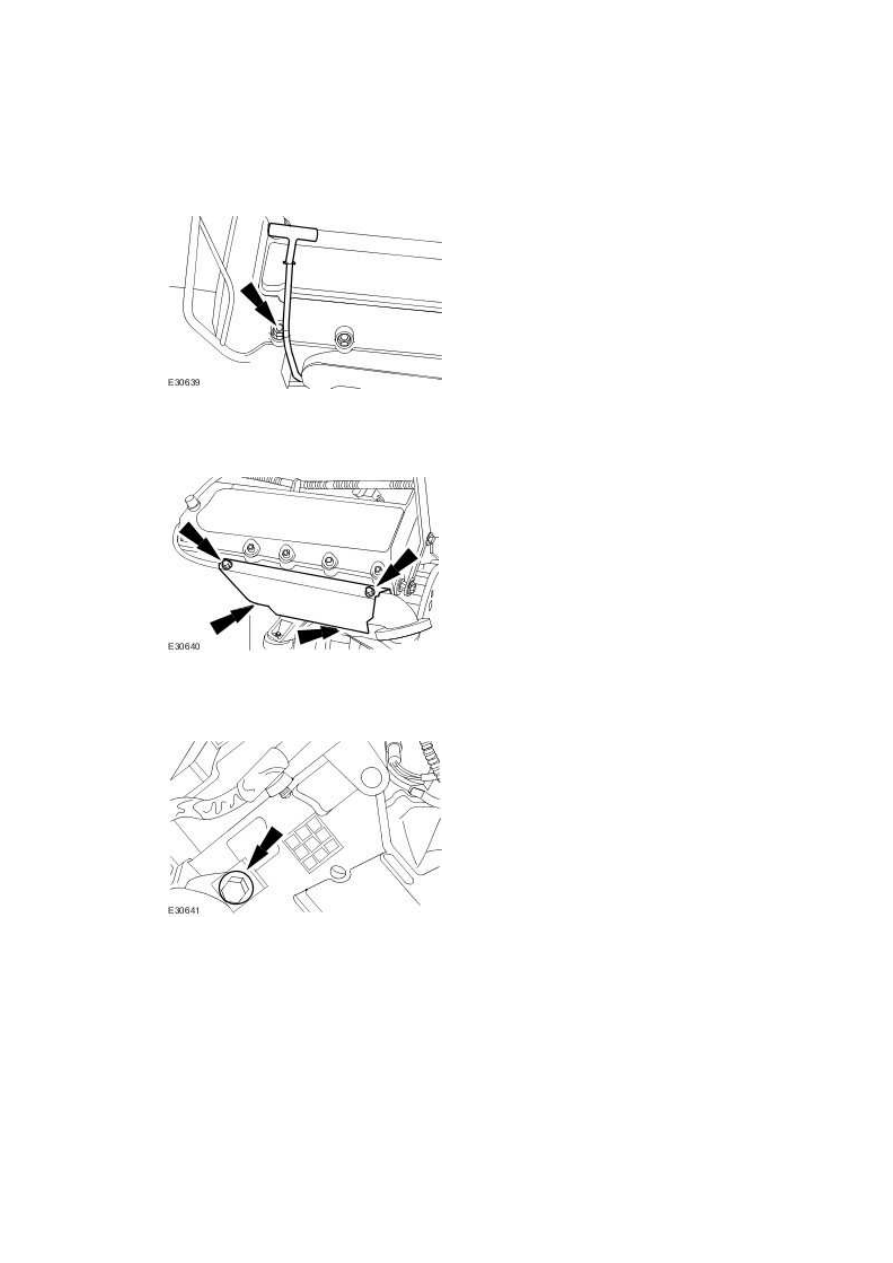

16 . Remove the oil level indicator and tube.





•

  Remove and discard the O-ring seal.









17 . Remove the heat shield.







18 . Remove the heat shield retaining bolt.

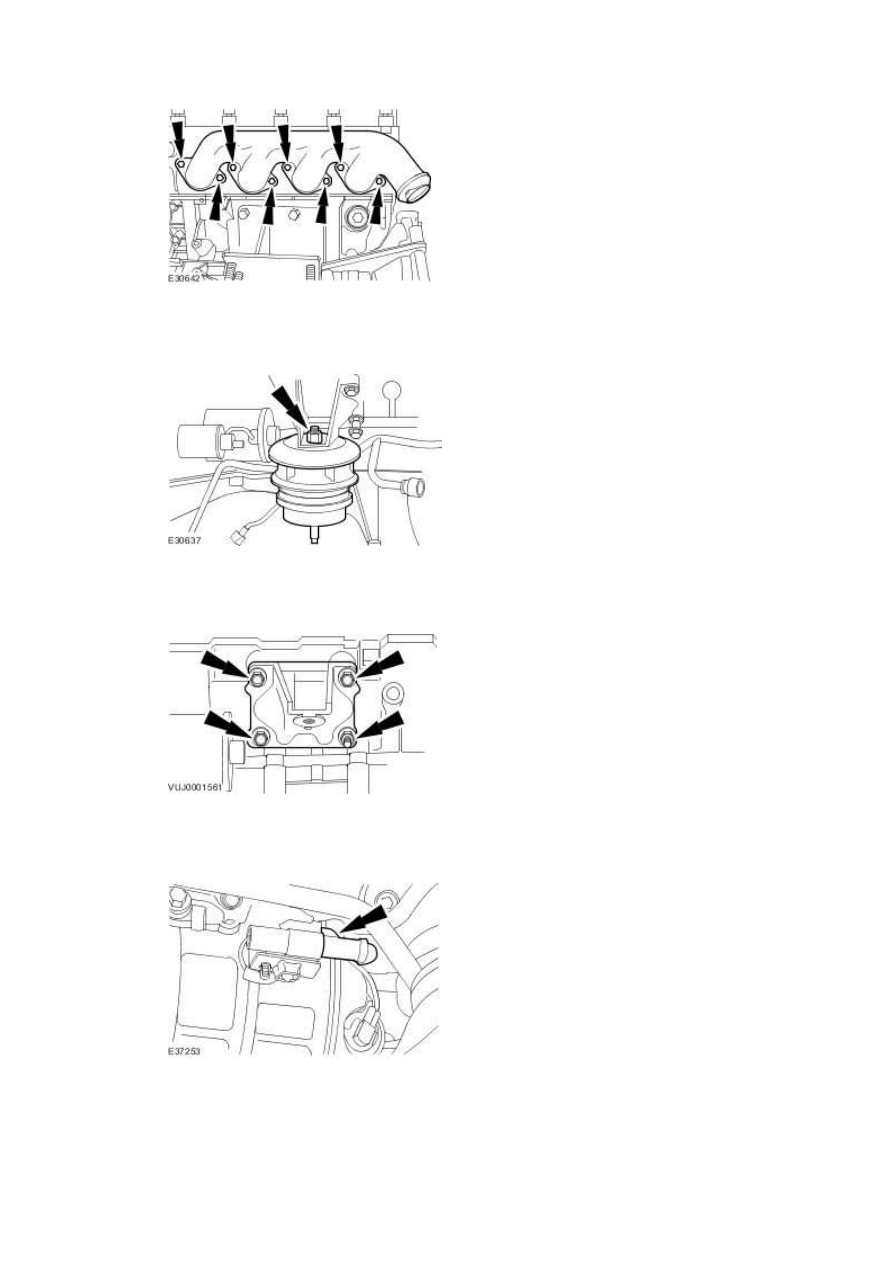

19 . Remove the left-hand exhaust manifold.





•

  Remove and discard the gasket.



www.







20 . Remove the left-hand engine mount.







21 . Remove the left-hand engine mounting bracket.







22 . Disconnect the A/C compressor electrical connector.

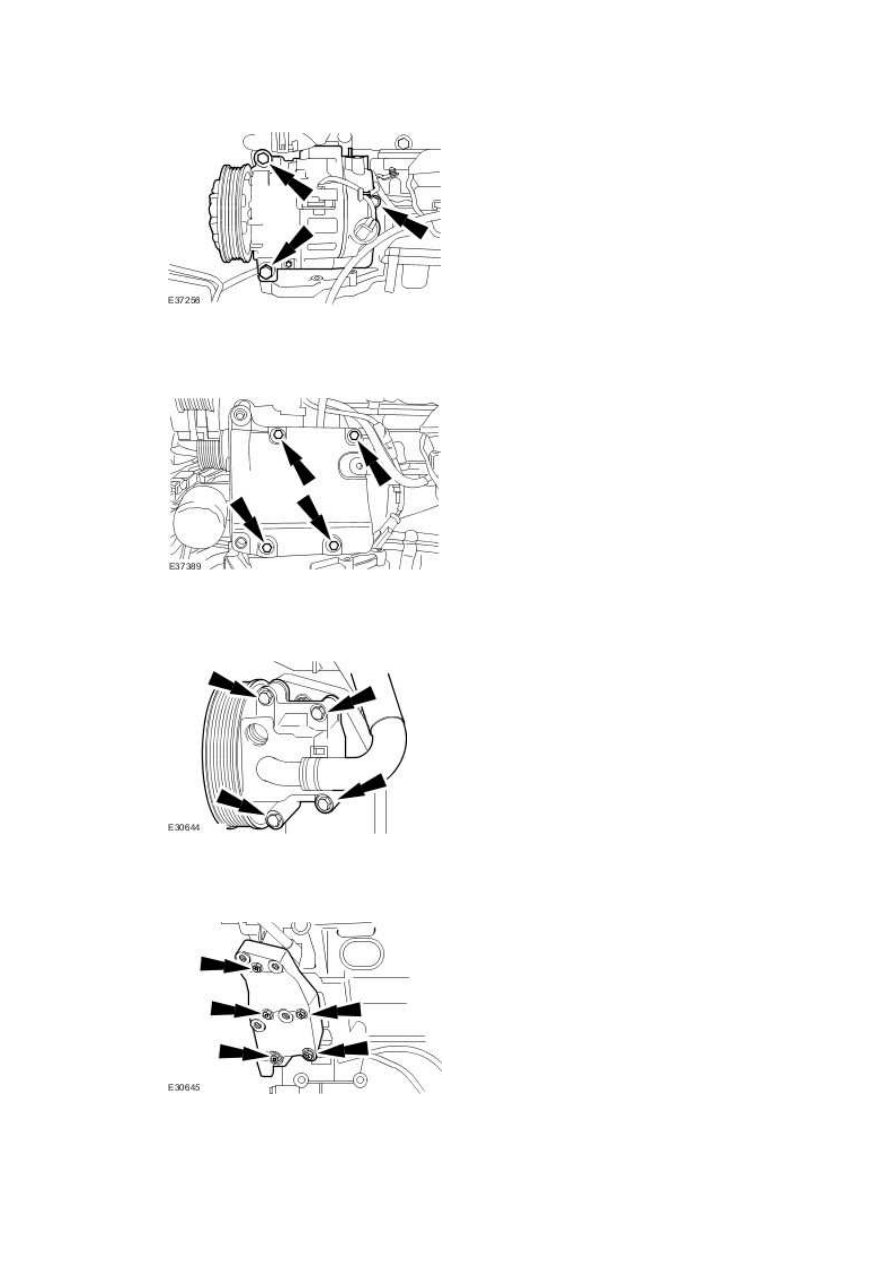

23 . Remove the A/C compressor.







24 . Remove the air conditioning compressor mounting bracket.







25 . Remove the power steering pump.







26 . Remove the power steering pump mounting bracket.
