Jaguar XJ (X350). Service manual - part 130

Rear Air Spring - VIN Range: G45704-
>G99999 (60.32.10)

Removal



1 . Using the Jaguar approved diagnostic system depressurize the air suspension system.





2 . Disconnect the battery ground cable.

For additional information, refer to

Battery Disconnect and Connect







3 . Remove the luggage compartment floor covering.

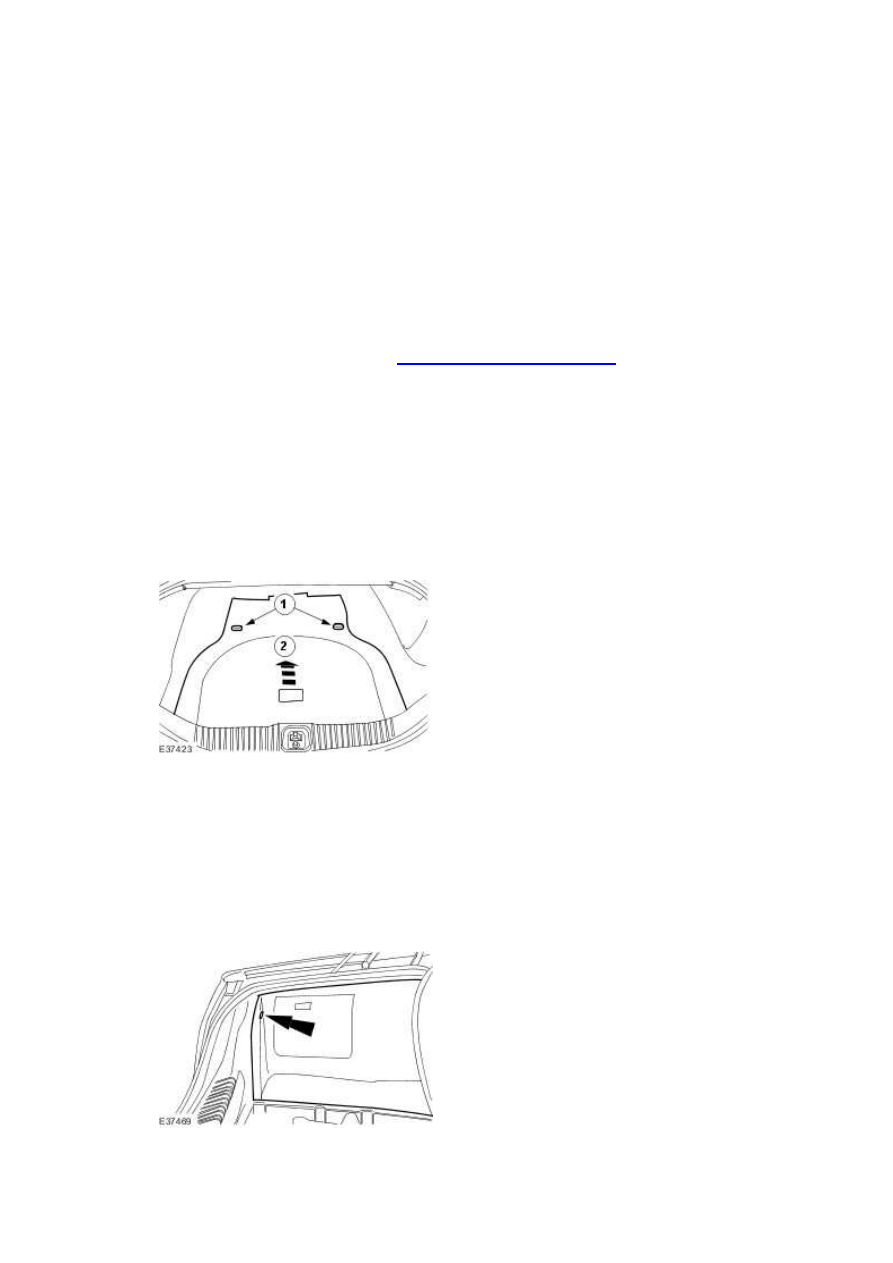

1) Remove the luggage compartment floor covering securing screws.





2) Remove the luggage compartment floor covering.











4 . NOTE:





Left-hand shown, right-hand similar.



Remove the luggage compartment side trim panel.







5 . NOTE:





Left-hand shown, right-hand similar.



Remove the air spring trim panel.







6 . NOTE:





Left-hand shown, right-hand similar.

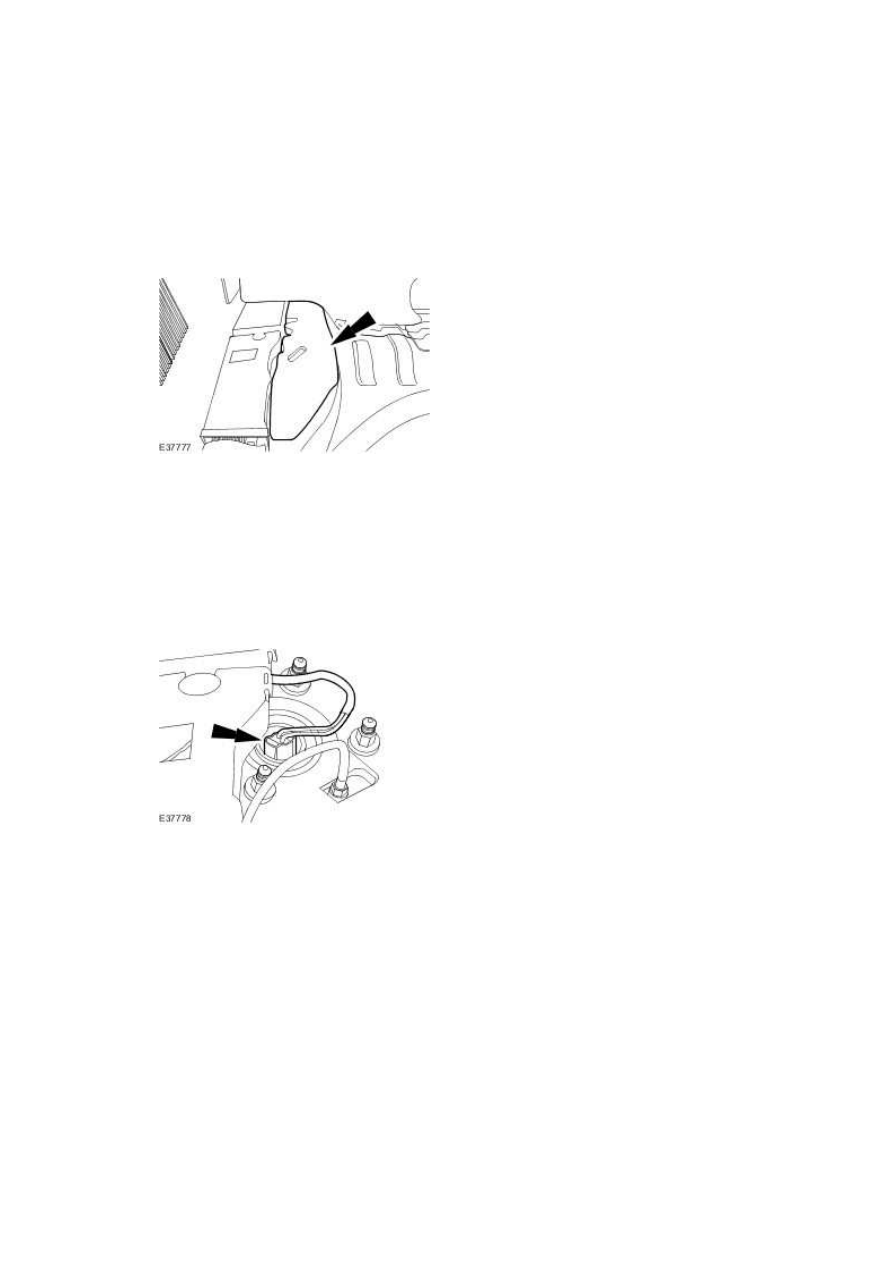

Disconnect the air spring electrical connector.







7 . NOTE:





Left-hand shown, right-hand similar.

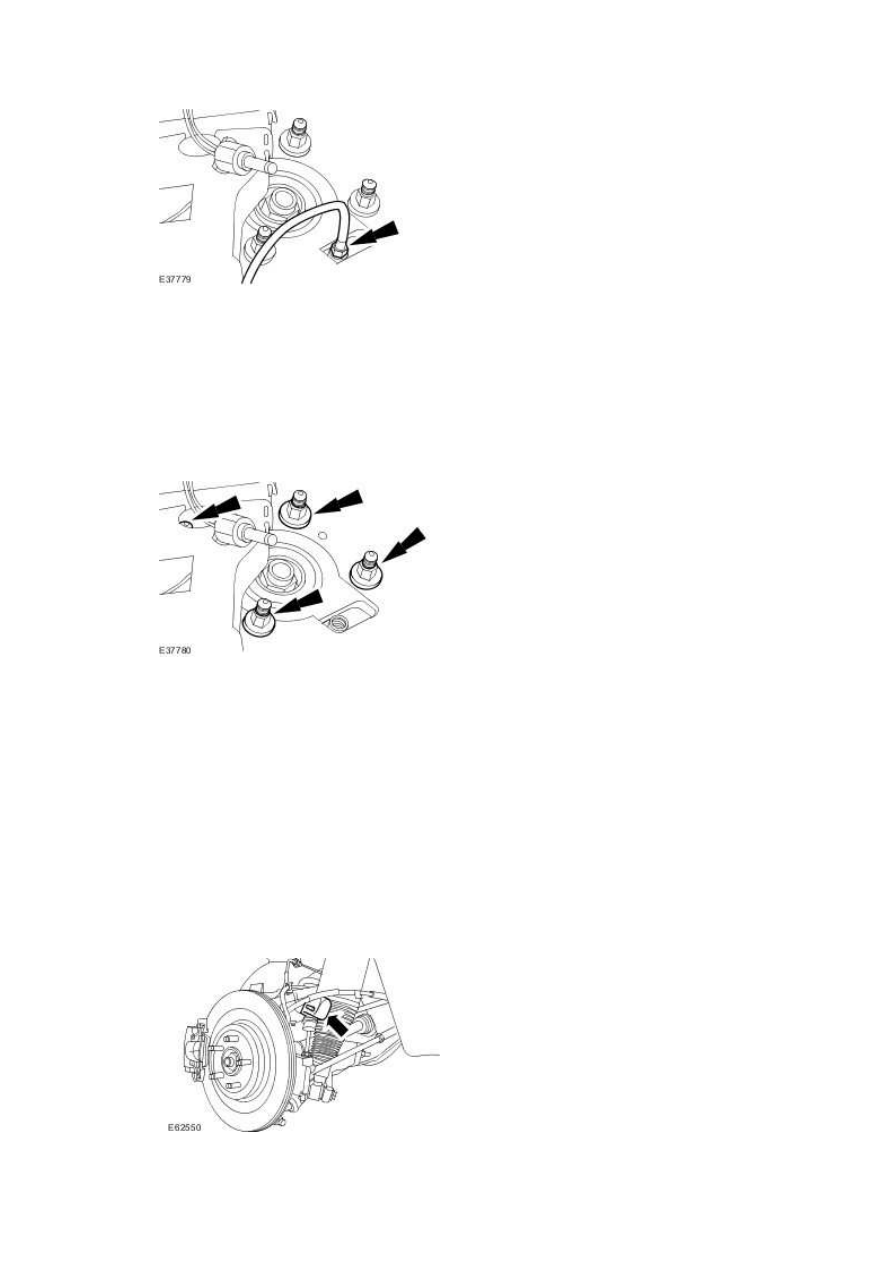

Detach the air pipe.

www.







8 . NOTE:





Left-hand shown, right-hand similar.



Remove the air spring retaining nuts.







9 . Remove the rear wheel and tire assembly.

For additional information, refer to







10 . NOTE:





Left hand shown, right-hand similar.

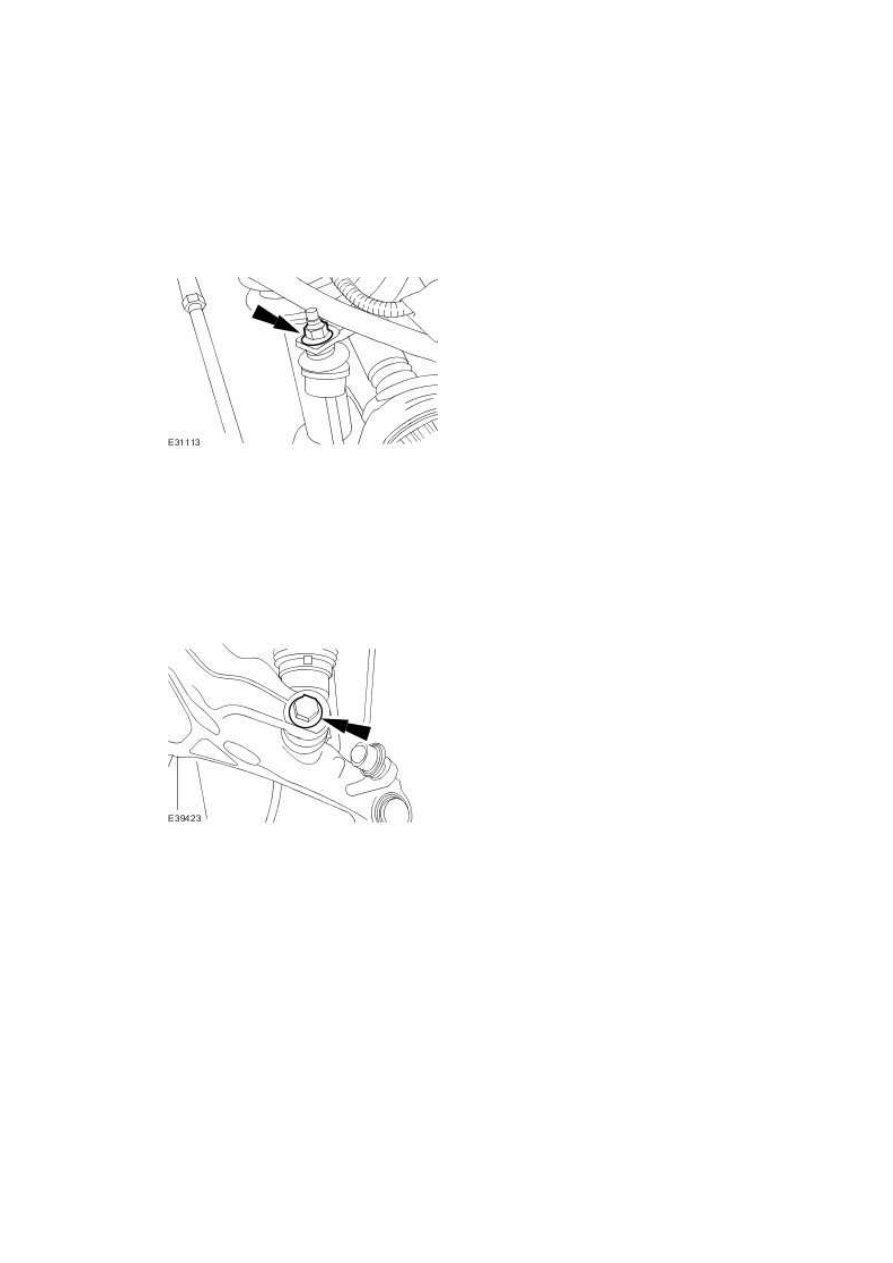

Reposition the stabilizer bar link cover.







11 . NOTE:





Left hand shown, right-hand similar.



Detach the stabilizer bar link.







12 . NOTE:





Left hand shown, right-hand similar.



Remove the air spring retaining bolt.







13 . NOTE:





Left hand shown, right-hand similar.



Remove the air spring.
