Jaguar XJ (X350). Service manual - part 1213







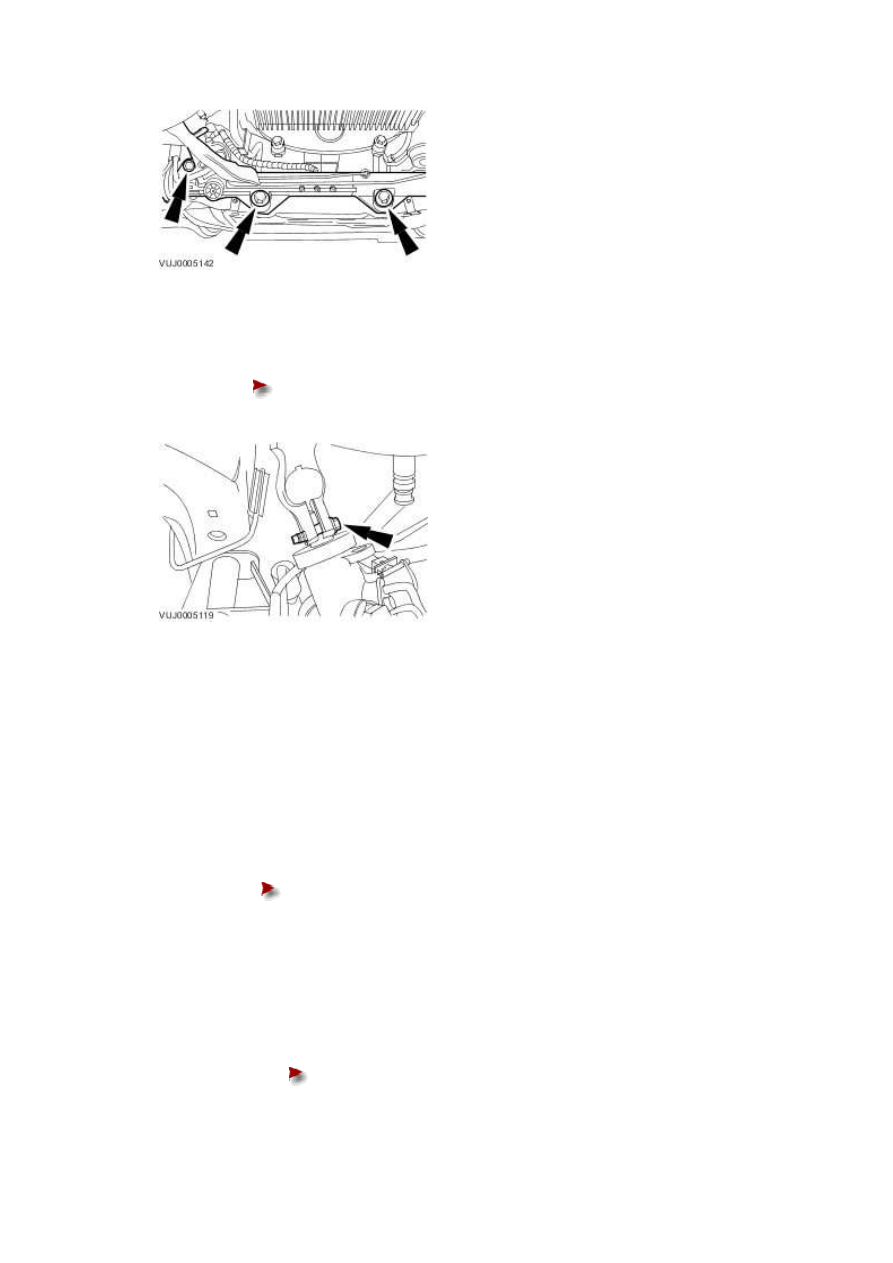

8 . Install the steering gear shaft pinch bolt.





Tighten to 35 Nm.









All vehicles



9 . Install the air deflector.

For additional information, refer to Air Deflector (76.11.41)





10 . Install the left-hand front wheel and tire assembly.

For additional information, refer to Wheel and Tire (74.20.05)





Tighten to 125 Nm.









11

.



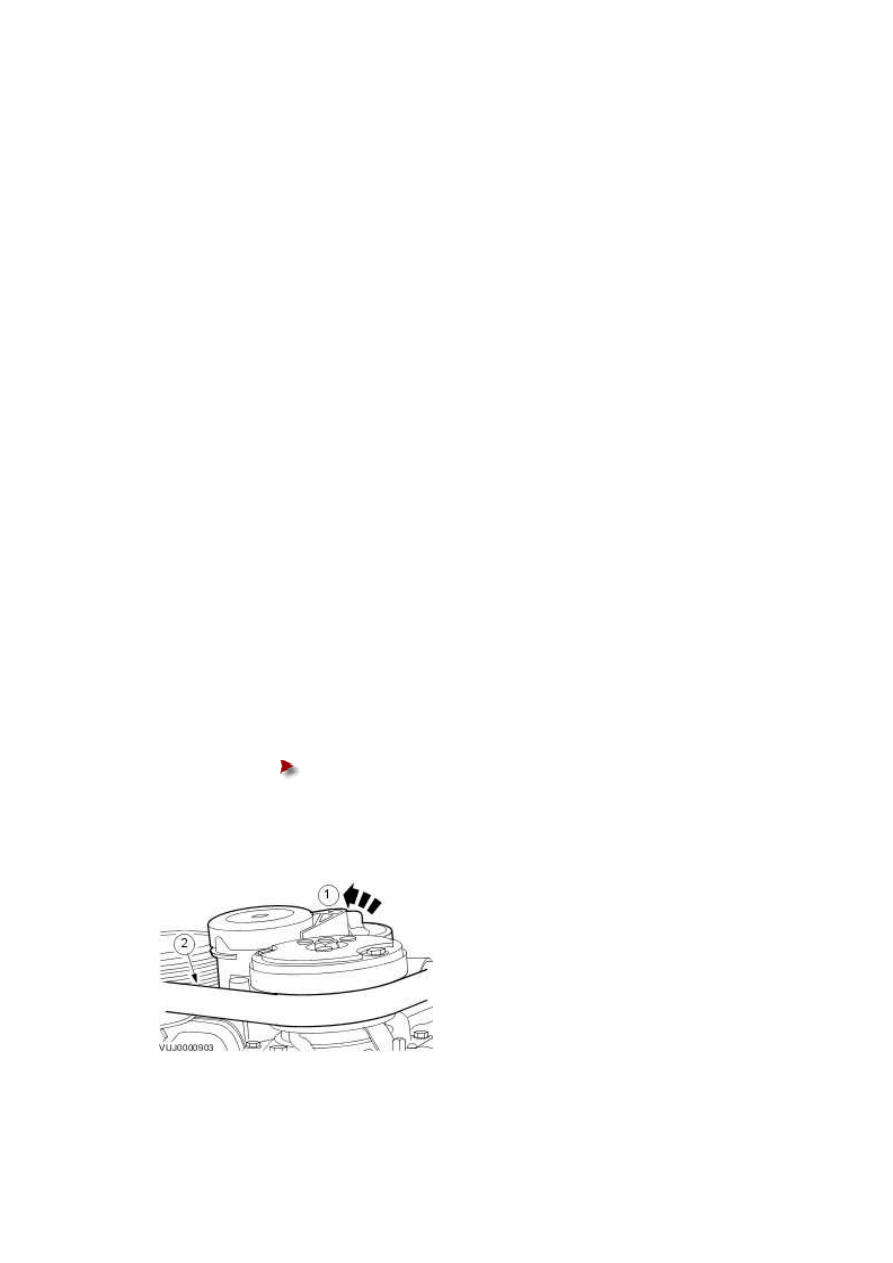

Attach the accessory drive belt.



1) Rotate the accessory drive belt tensioner counter-clockwise.







Use a 3/8 inch square drive bar to rotate the accessory drive belt

tensioner.





2) Attach the accessory drive belt.











12 . Install the air cleaner.

For additional information, refer to Air Cleaner (19.10.05)





13 . Connect the battery ground cable.

For additional information, refer to Battery Connect (86.15.15)





14

.



Carry out the A/C system evacuation and charging procedure.

For additional information, refer to Air Conditioning (A/C) System Recovery, Evacuation and

Charging (82.30.30)









www.

Air Conditioning (A/C) Compressor - 3.0L
NA V6 - AJ27, VIN Range: G45704-
>G99999 (82.10.20)

Removal

All vehicles



1

.



Carry out the air conditioning (A/C) system recovery procedure.

For additional information, refer to Air Conditioning (A/C) System Recovery, Evacuation and

Charging (82.30.30)







2 . Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect





3 . Remove the air cleaner.

For additional information, refer to Air Cleaner (19.10.05)





4

.



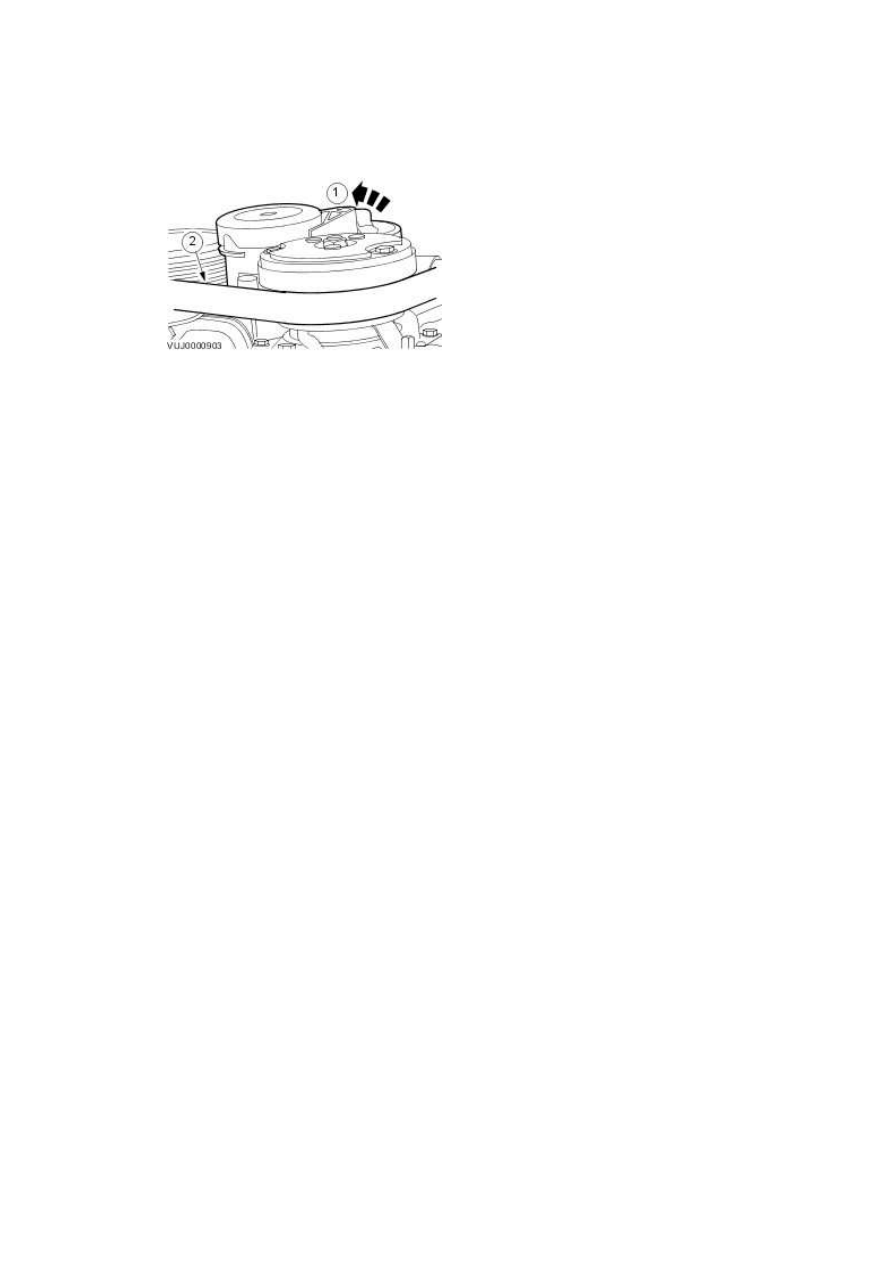

Detach the accessory drive belt.



1) Rotate the accessory drive belt tensioner counter-clockwise.







Use a 3/8 inch square drive bar to rotate the accessory drive belt

tensioner.





2) Detach the accessory drive belt.











5 . Remove the left-hand front wheel and tire.

For additional information, refer to Wheel and Tire (74.20.05)





6 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)



Left-hand drive vehicles



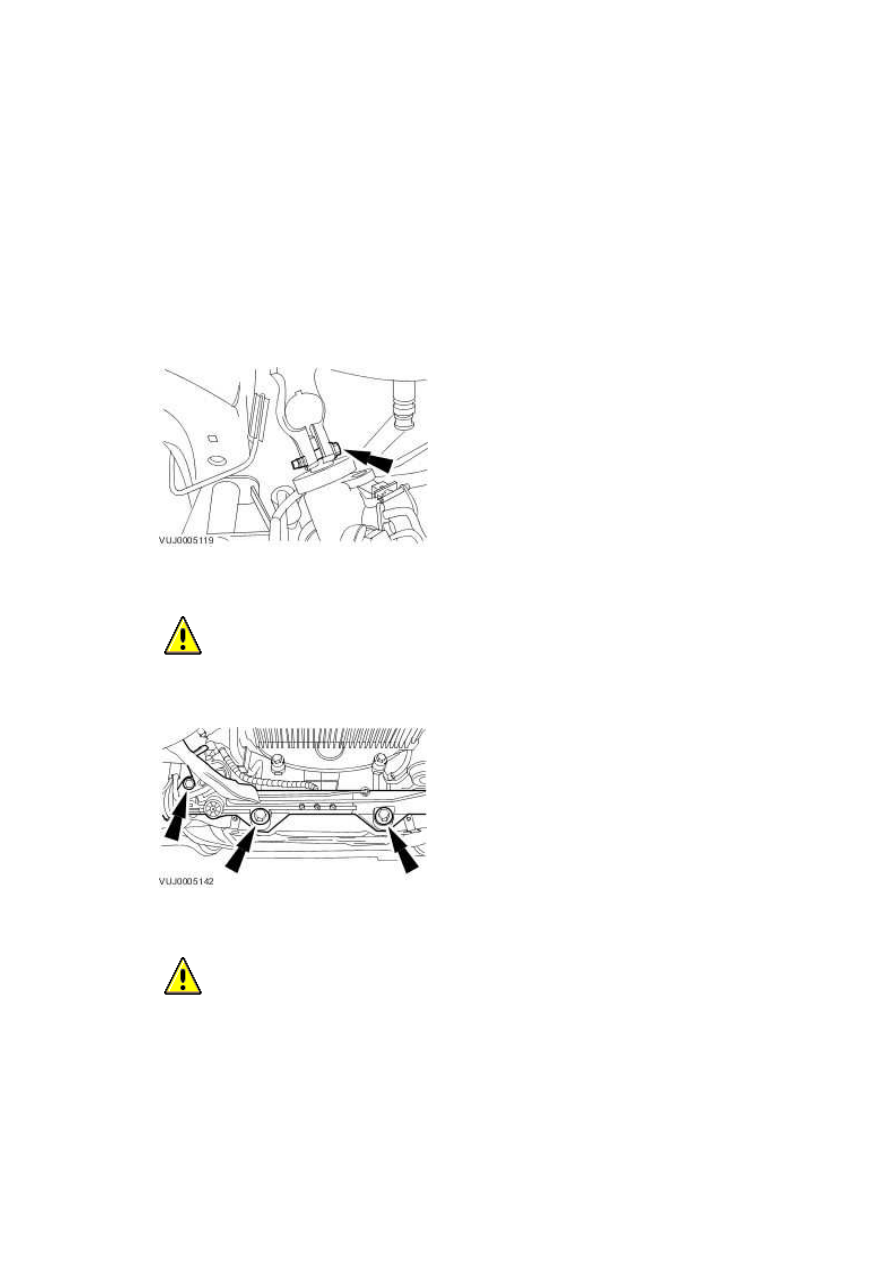

7 . Remove the steering gear shaft pinch bolt.







8 .

  CAUTION: The steering gear must be supported at all times.



Detach the steering gear.







9 .

  CAUTION: The steering gear must be supported at all times.



Using suitable tie straps, secure the steering gear.

www.
