Jaguar XJ (X350). Service manual - part 1103

Quick Release Coupling - Push Connect

Disconnect

1.

  WARNING: Place the vehicle in a quarantined area and arrange "No

Smoking/Petrol Fumes" signs about the vehicle.


  WARNING: Before any work is carried out on the fuel system, ground the vehicle

to earth and maintain the ground connection until the work is complete.


  WARNING: Do not smoke or carry lighted tobacco or open flame of any type

when working on or near any fuel related components. Highly flammable vapors are
always present and may ignite. Failure to follow these instructions may result in
personal injury.


  WARNING: Do not carry or operate cellular phones when working on or near

any fuel related components. Highly flammable vapors are always present and may
ignite. Failure to follow these instructions may result in personal injury.


  WARNING: The fuel system remains pressurized for a long time after the

ignition is switched off. The fuel pressure must be relieved before attempting any
repairs. Failure to follow these instructions may result in personal injury.


  WARNING: After carrying out repairs, the fuel system must be checked visually

for leaks. Failure to follow these instructions may result in personal injury.


  WARNING: This procedure involves fuel handling. Be prepared for fuel spillage

at all times and always observe fuel handling precautions. Failure to follow these
instructions may result in personal injury.


  WARNING: If taken internally do not induce vomiting, seek immediate medical

attention. Failure to follow these instructions may result in personal injury.


  WARNING: If fuel contacts the eyes, flush the eyes with cold water or eyewash

solution and seek medical attention.



  WARNING: Wash hands thoroughly after handling, as prolonged contact may

cause irritation. Should irritation develop, seek medical attention.

Relieve the fuel system pressure.



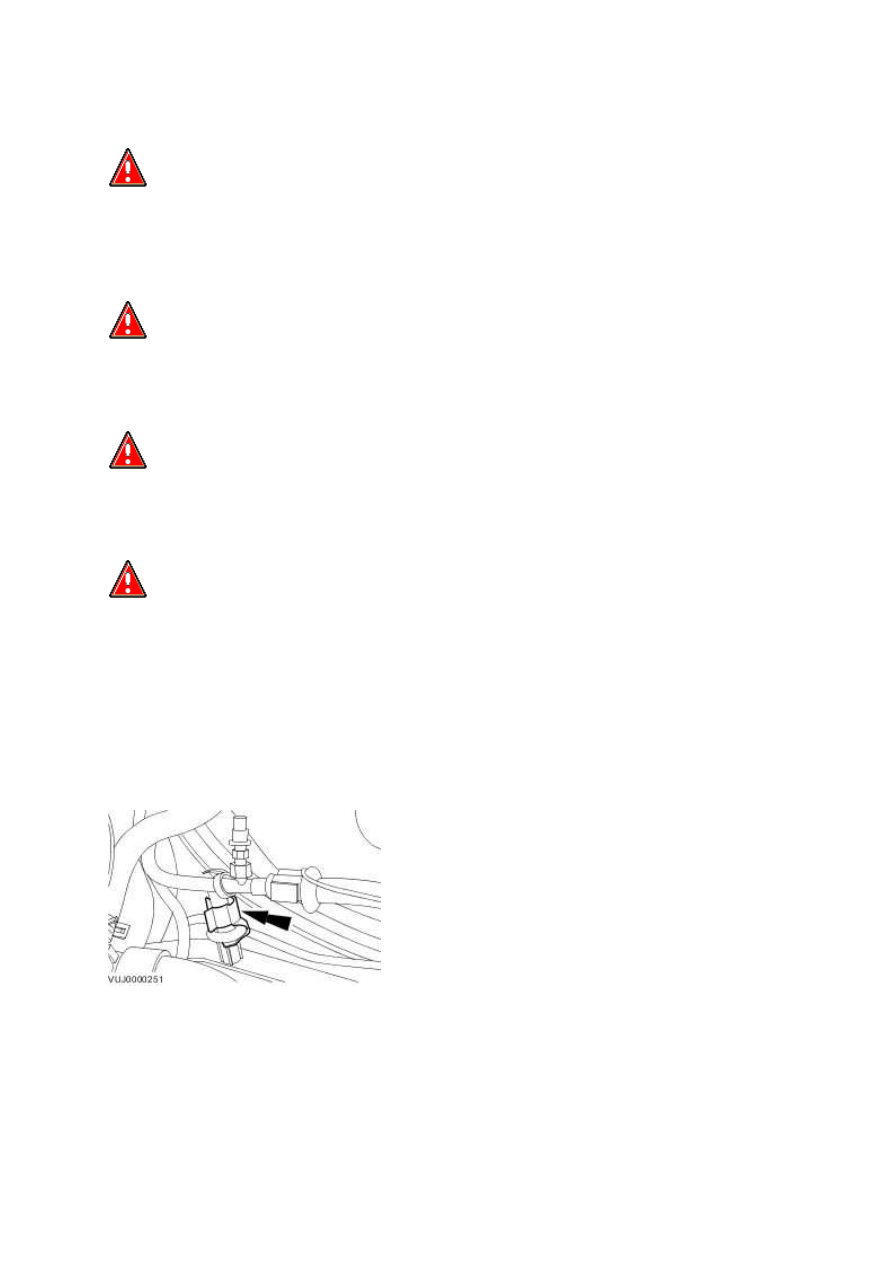

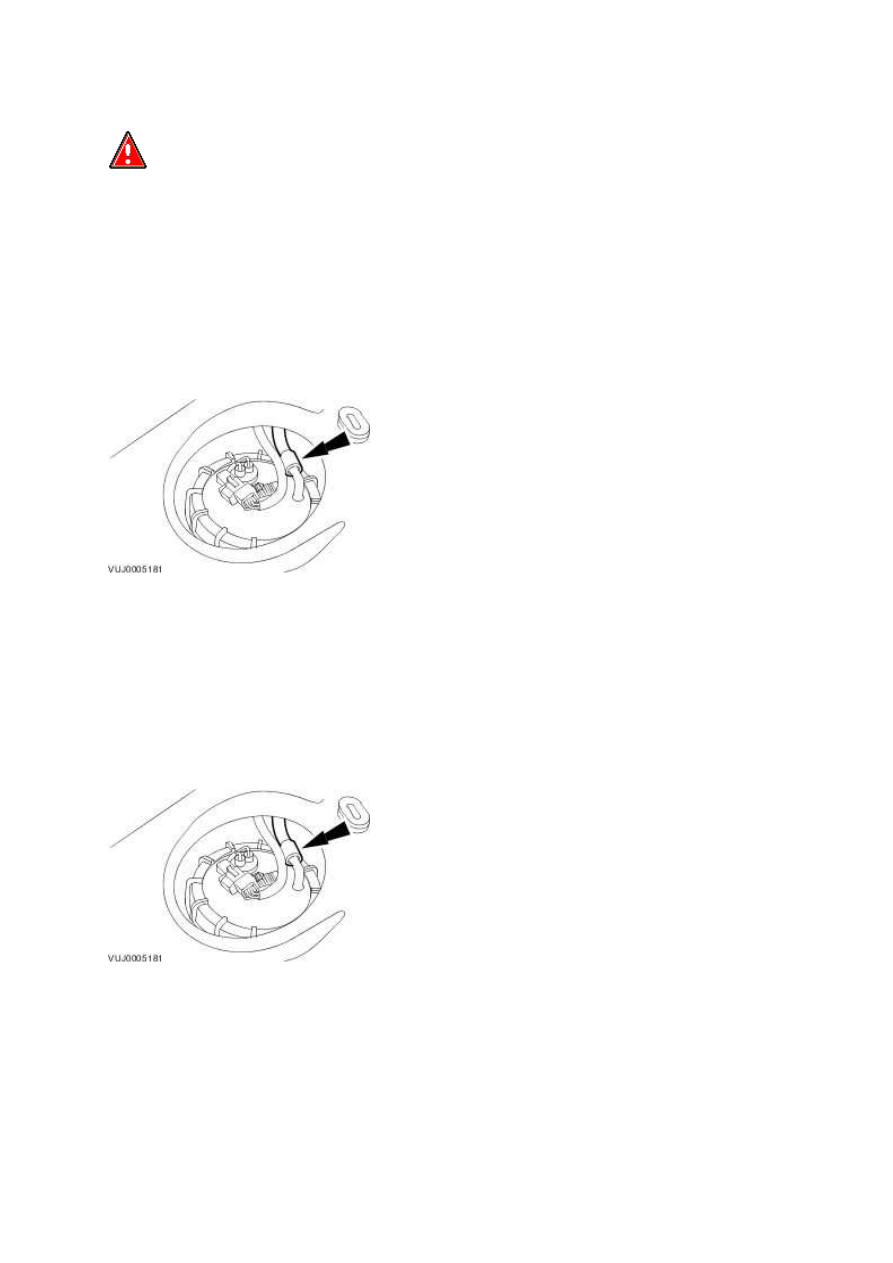

2.  Disconnect the push connect fitting.



•

  Press the collar.



•

  Disconnect the push connect fitting.





Connect

1.  To connect.



•

  Support the male stub.



•

  Push the connector fitting onto the stub until an audible click can be heard.



•

  Check the connection by a gentle tug test.









www.

Spring Lock Couplings

Special Service Tools





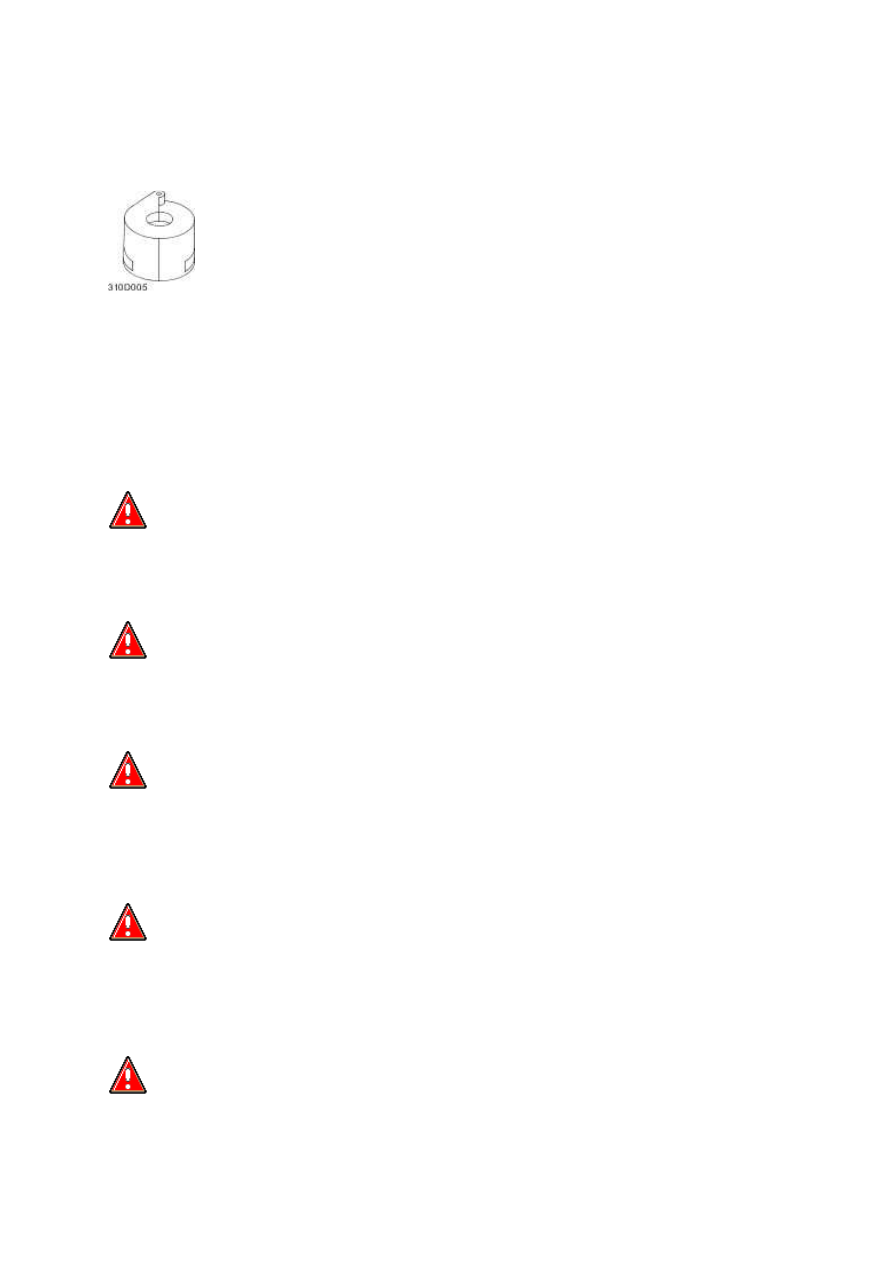

Spring Lock Coupling Tool or Equivalent

310-D005 (23-040)

Disconnect

1.

  WARNING: Place the vehicle in a quarantined area and arrange "No Smoking/Petrol Fumes"

signs about the vehicle.





  WARNING: Before any work is carried out on the fuel system, ground the vehicle to earth

and maintain the ground connection until the work is complete.





  WARNING: Do not smoke or carry lighted tobacco or open flame of any type when working

on or near any fuel related components. Highly flammable vapors are always present and may

ignite. Failure to follow these instructions may result in personal injury.





  WARNING: The fuel system remains pressurized for a long time after the ignition is switched

off. The fuel pressure must be relieved before attempting any repairs. Failure to follow these

instructions may result in personal injury.





  WARNING: After carrying out repairs, the fuel system must be checked visually for leaks.

Failure to follow these instructions may result in personal injury.





  WARNING: This procedure involves fuel handling. Be prepared for fuel spillage at all times

and always observe fuel handling precautions. Failure to follow these instructions may result in

personal injury.





  WARNING: If taken internally do not induce vomiting, seek immediate medical attention.

Failure to follow these instructions may result in personal injury.





  WARNING: If fuel contacts the eyes, flush the eyes with cold water or eyewash solution and

seek medical attention.





  WARNING: Wash hands thoroughly after handling, as prolonged contact may cause

irritation. Should irritation develop, seek medical attention.





Relieve the fuel system pressure. For additional information, refer to the procedure in this section: .







2.  Remove the safety clip from the spring lock coupling.







3.  Install the special tool.
