Jaguar XJ (X350). Service manual - part 79



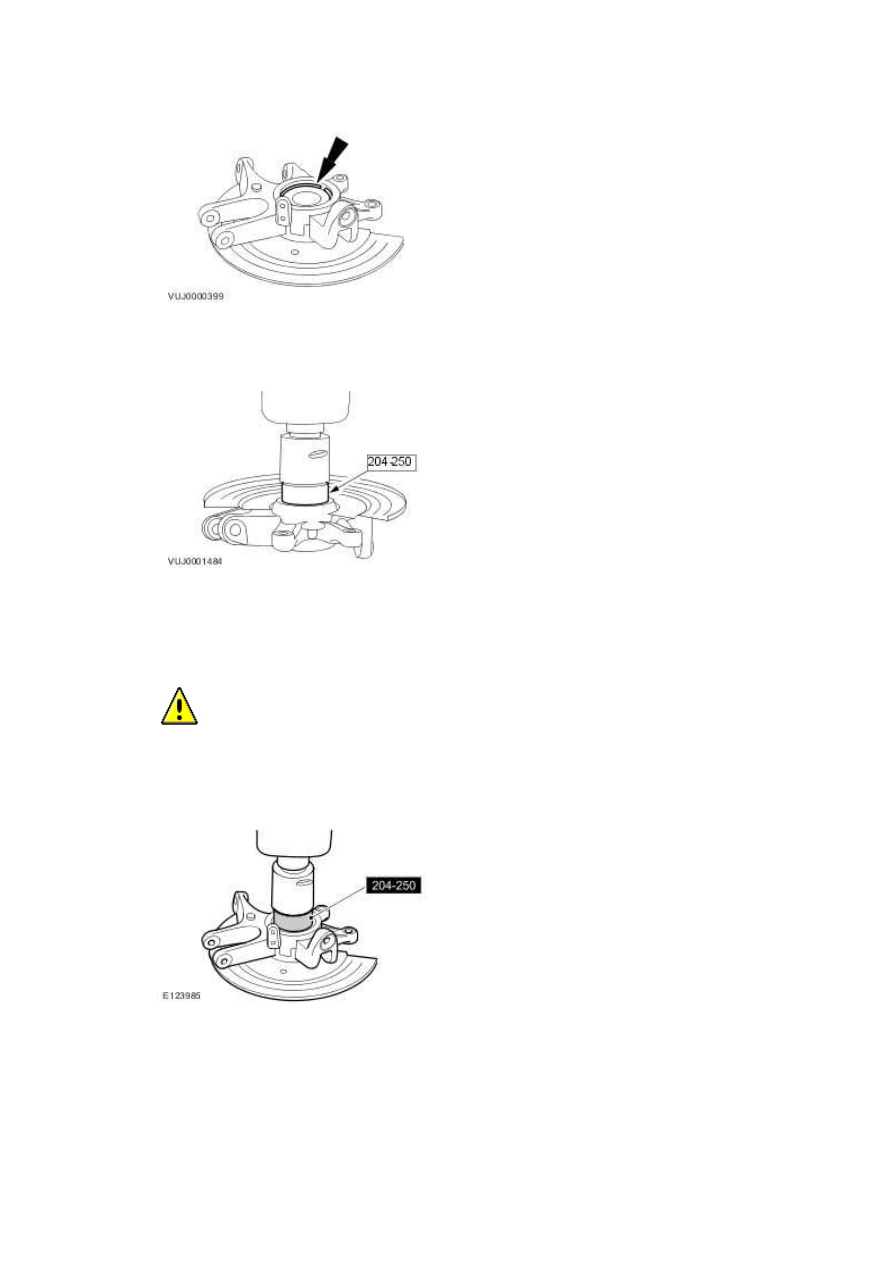

11 . Remove the circlip.







12 . Using the special tools, remove the bearing from the wheel knuckle.







Installation



1

.



  CAUTION: The final tightening of the rear suspension components must be carried

out with the vehicle on its wheels.





Using the special tools, install the bearing to the wheel knuckle.

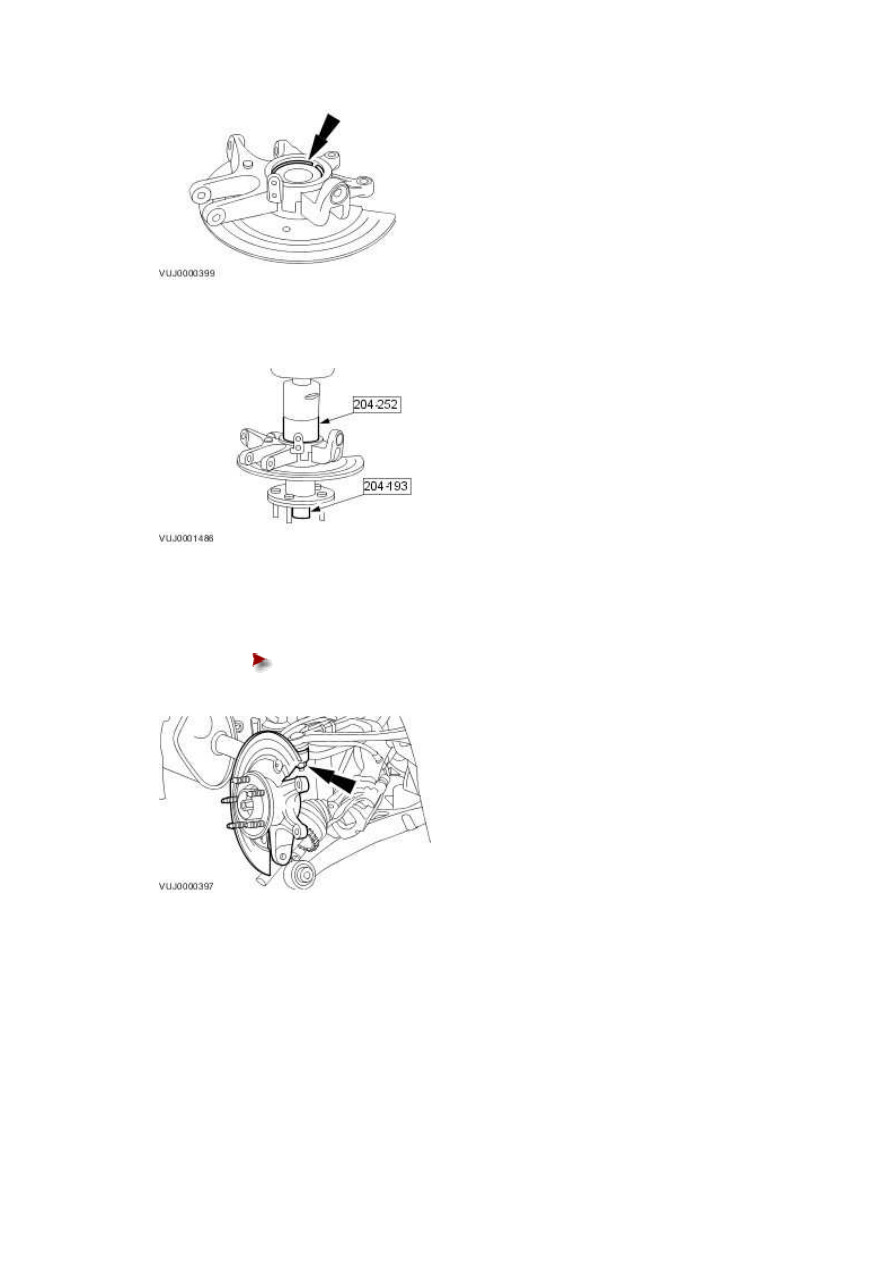

2 . Install the circlip.







3 . Using the special tools, install the wheel hub to the bearing.







4 . Install the wheel knuckle assembly.





Tighten to 90 Nm.











5

.



NOTE:





Using the old wheel hub nut tighten to 150 Nm.



NOTE:





Remove and discard the old wheel hub nut, install a new wheel hub nut tighten to 150

www.

Nm.

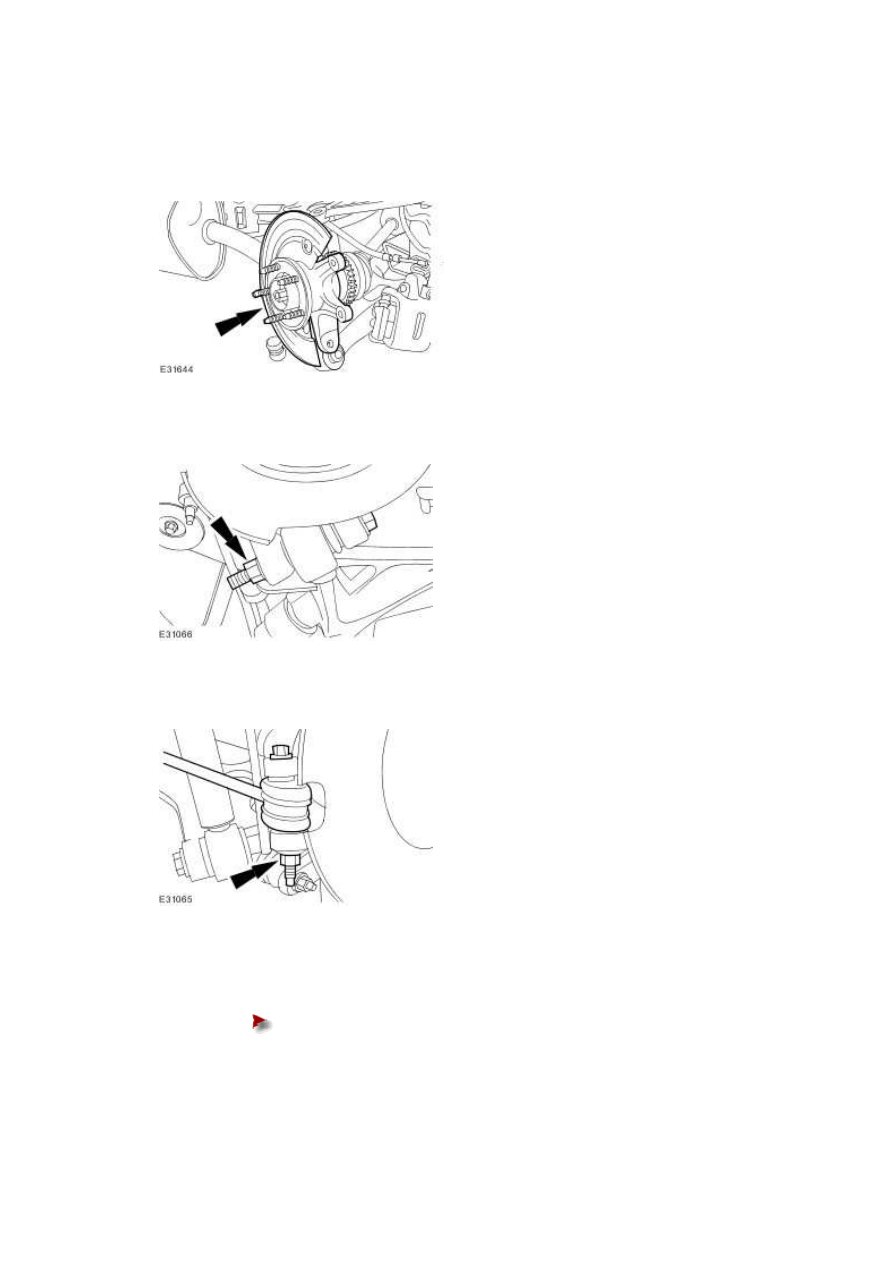

Attach the wheel knuckle to the halfshaft.







6 . Install the lower arm to the wheel knuckle.







7 . Install the outer tie rod retaining bolt.







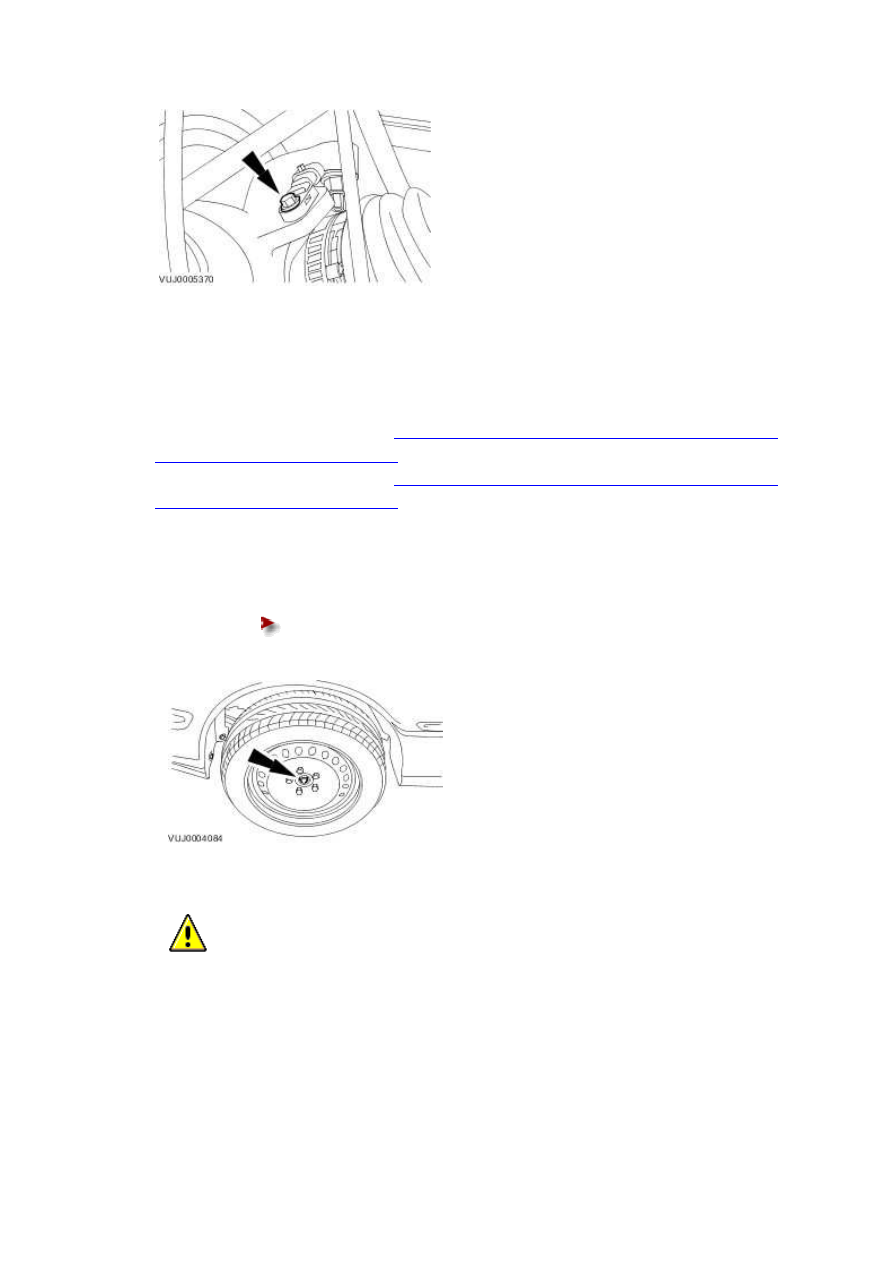

8 . Install the ABS sensor.





Tighten to 10 Nm.











9

.



Install the brake disc.

For additional information, refer to

For additional information, refer to

For additional information, refer to

Brake Disc - Vehicles With: High Performance Brakes, VIN

Range: G00442->G45703 (70.10.10)



For additional information, refer to

Brake Disc - Vehicles With: High Performance Brakes, VIN

Range: G45704->G99999 (70.10.10)









10 . Tighten the wheel hub nut.





Tighten to 300 Nm.











11

.



  CAUTION: The final tightening of the rear suspension components must be carried

out with the vehicle on its wheels.





Tighten to 150 Nm.
