2. BEFORE DRIVING YOUR JAC

BREAKING IN YOUR VEHICLE
Operate the vehicle at moderate speeds during the first 1,000 km (600 miles) to break it in. Make certain that the follow鄄
ing points in particular are strictly observed.

荫

Allow the engine to warm up fully until the coolant temperature reaches about 60益(140℉).

荫

Avoid racing the engine, abrupt start, acceleration and braking.

荫

Avoid overloading the vehicle, as this will result in a shorter life.

荫

Avoid high speed operation as far as possible. During break-in operation, make sure that the engine speed does not

exceed 1,500 rpm.
Make sure that your vehicle does not miss the first 1,000 km(600 miles) and 5,000 km (2,500 miles ) inspections.
After the first 1,000 km (600 miles) and 5,000 km(2,500 miles) or driving, take your vehicle to your nearest service shop
for inspections based on the 'Maintenance Requirements'.
NOTE: Must have the engine of your vehicle checked at the authorized JAC service station. If you do not follow the pre鄄
caution it may cause a series damage to the engine and is not covered by JAC.

1. IMPORTANT INFORMATION

The followings are very important for the correct management and economic use of JAC vehicles, and they shall be read
carefully before use and maintenance.

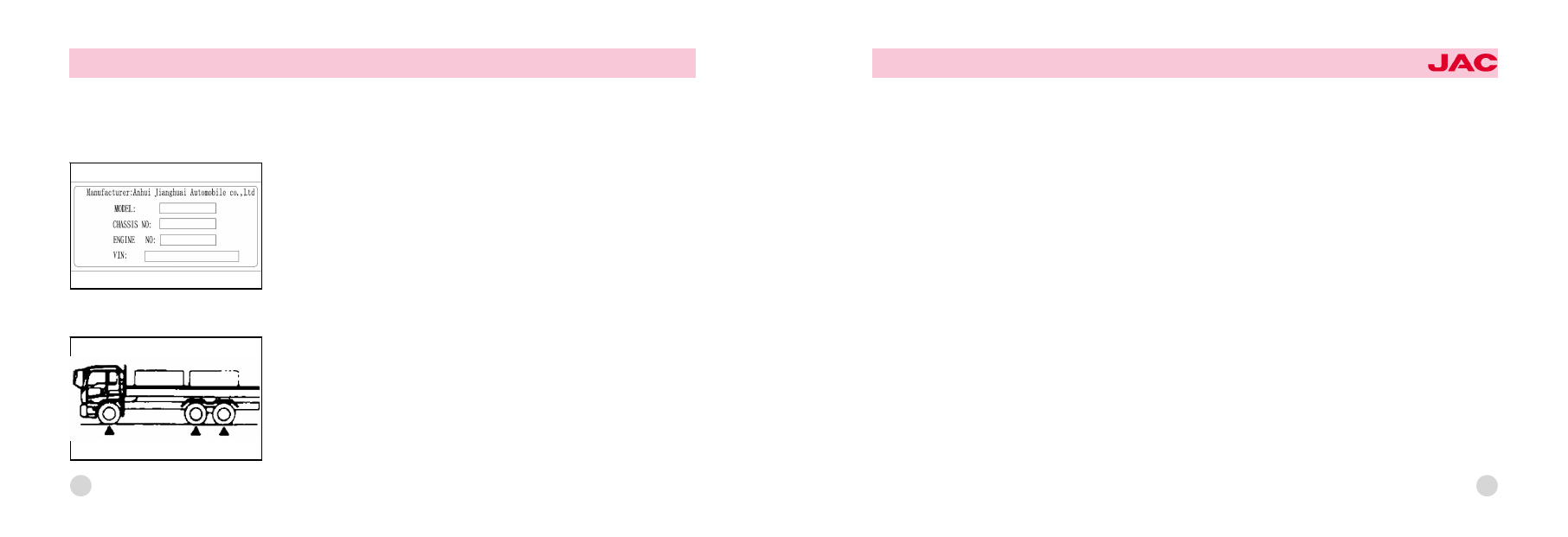

Nameplate
The nameplate is located near the VIN, on which it marked with information
about the vehicle, such as its vehicle model, engine model, ex -works date,
etc.

Chassis number
The chassis number, that is VIN code number, is stamped on the outer side of
the right longeron end of the frame.

Overload
Overloading will shorten vehicle's service life, but also bring about potential
risk to safe driving.
The loading mass must be limited to the specified range of the max. total mass
for vehicle, and the load distributions on the front and rear shafts shall not be
more than the carrying capacity of the vehicle shafts. Please refer to the techni鄄
cal specification sheet for the rated total mass value and shaft loading capacity.

2

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

5

DOOR LOCKS

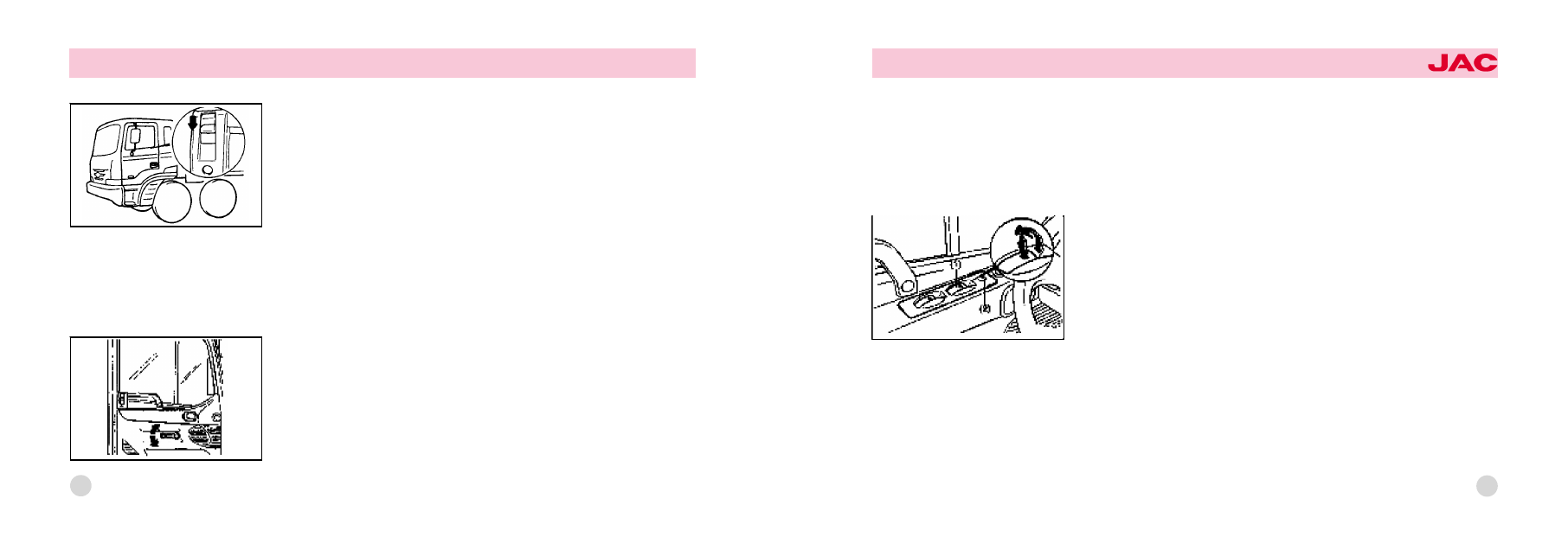

1. Locking using the key
Lock the door by turning the key toward the rear of the car and unlock it by
turning it toward the front.
CAUTION:
Be careful not to lock the door with the ignition key left in the vehicle.

2. Locking from inside
To lock your JAC from inside, simply close the door and push the lock button
down.
When this is done, the door cannot be opened using either the inside or the
outside door handle.
NOTE:
When the door is open or ajar, the warning lamp door will light on.

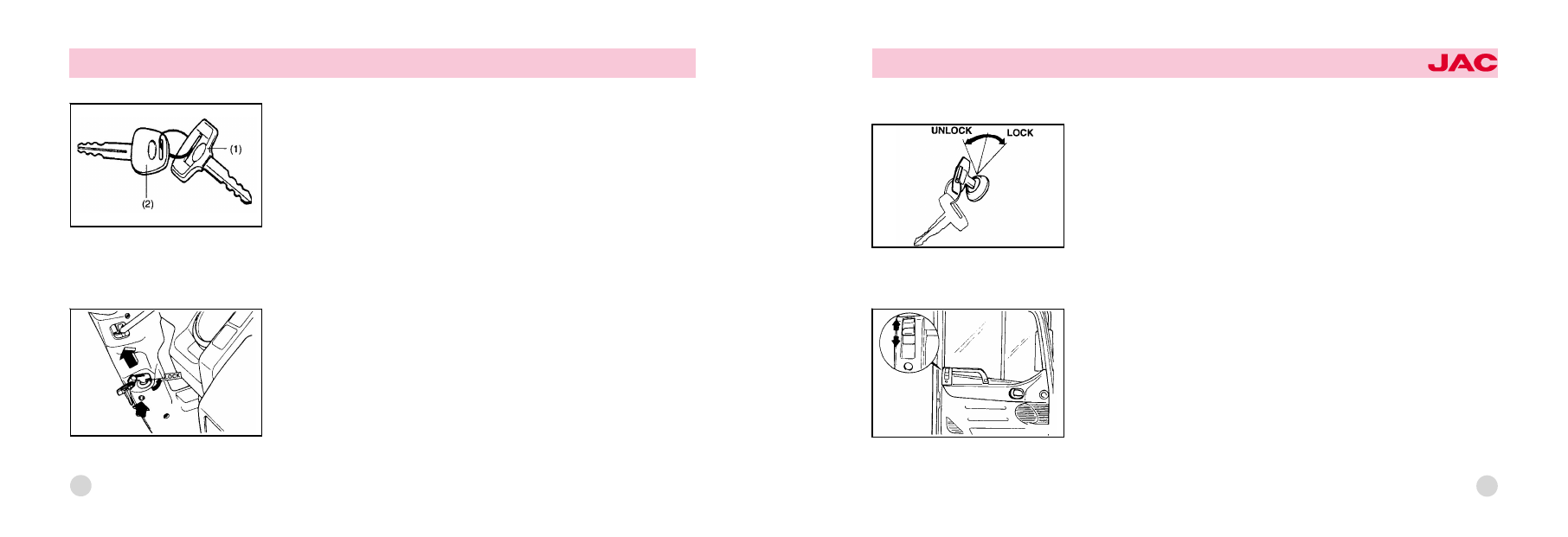

Keys
For greater convenience, your JAC has two types of keys. The master keys (1)
will function in the ignition, locking or unlocking the door and fuel tank cap
from outside. The electric tilting cap keys (2) will be used for locking or unlock鄄
ing the electric tilting cap system (If installed). Carrying a spare key is recom鄄
mended in case you accidentally lock one key inside the car.

KEY LOCKS
You can release the key by pressing the knob when the key is in 'LOCK" posi鄄
tion.

4

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

7

POWER WINDOWS (If installed)
The power windows operate when the ignition key is in the 'ON' position. The
main switches are located on the driver's door side and control the passen鄄
ger's side. The windows may be opened by depressing the appropriate win鄄
dow switch and closed by pulling upon the switch. To open the window on the
driver's side, press the switch (1) halfway down. The windows moves as long
as the switch is operated. To fully open the driver's window automatically,
press the switch fully down. In automatic operation, the window will fully open
even if you let go of the switch. To stop at the desired opening, pull upon and
release the switch. In order to prevent operation of the window by passenger,
a window lock switch (2) is provided on the driver's door. There are two types
of the power window switch. One operates for 30 seconds after the ignition
key is turned to "ACC' or 'LOCK', but the power window glass doesn't move
when doors open.

CENTRAL DOOR LOCKS (If installed)
The central door locking system is located on the driver's door lock button. It is operated by depressing the door lock
button. If the front door is open when the button is depressed, the door will lock when closed.

NOTE:
When the front door lock button is depressed, the front doors will lock. When
the front door lock button Is pulled up, the front doors will unlock.

3. Locking from outside
The doors can be locked without a key.
First push the lock knob down, then close the door while depressing the push
button forward.

WINDOW GLASS
To raise or lower the window, turn the window, regulator handle clockwise or
counterclockwise.
WARNING:
When opening or closing the windows, make sure your passenger's arms and
hands are safely out of the way.

6

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

9

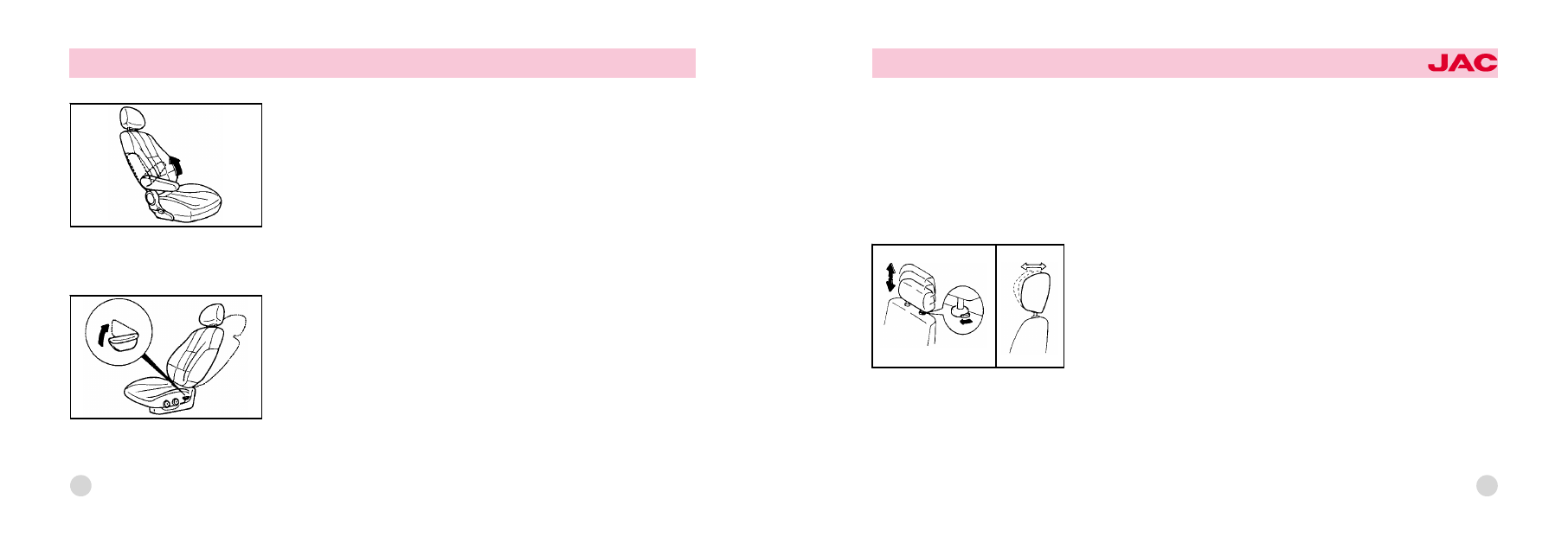

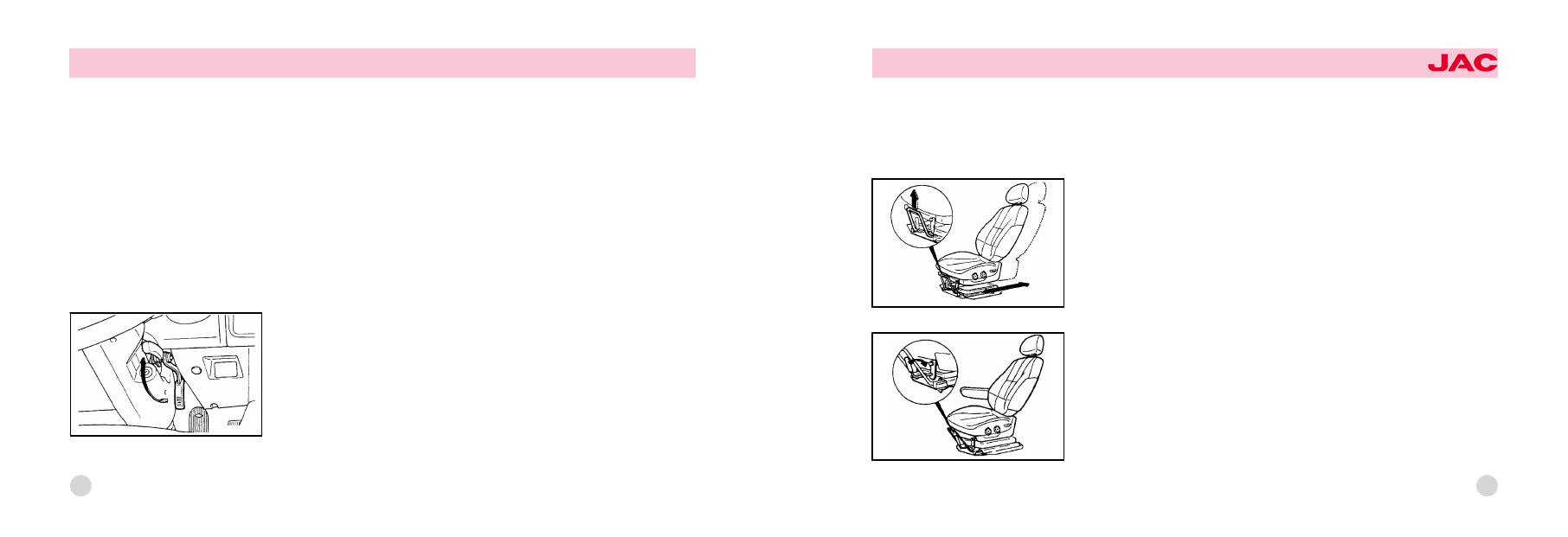

ADJUSTABLE SEAT
Never attempt to adjust the seat while the vehicle is moving. This could result In loss of control.

Adjusting Seat Forward and Rearward (If installed)(Driver's side only)
To move the seat toward the front or rear, pull the lock release lever upwards.
This releases the seat on its track so you can move it forward or rearward to
the desired position. When you find the position you want, release the lever
and slide the seat forward or rearward on its track until it locks into position
and cannot be moved further.

Seat Cushion Height Fixing (Driver's side only) (If installed)
To fix the height of the seat cushion, fit the locking knob to the locker. It will
hold your seat position from the vibration.

The other doesn't operate after the ignition key is turned to 'ACC' or "LOCK
WARNING院

荫

Be careful that someone's head, hands and body are not trapped by closing

window.
荫 Never try to operate the main switch on the driver's door and the passen鄄
ger's door window switch in opposing directions at the same time. If this done,
the window will stop and cannot be opened or closed.
荫 Do not leave children alone in the car. Always remove the ignition key for
their safety.

STEERING WHEEL TILT LEVER (If installed)
To adjust the steering wheel:
1. Pull the lever upward to unlock
2. Raise or lower the steering wheel to the desired position.
3. After adjustment, securely tighten the lever by pushing it downward.
WARNING:
Do not attempt to adjust the steering wheel while driving as this may result in
loss of control of the vehicle and result in death or serious injury.

8

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

11

WARNING:
To minimize risk of personal injury in event of a collision or sudden stop, both
the driver and passenger seatbacks should always be in a nearly upright posi鄄
tion while the vehicle is in motion. The protection provided by the seat belts
may be reduced significantly when the seatback is reclined. There is greater
risk that the passenger will slide under the belt resulting in serious injury when
the seatback is reclined.
Adjustable Headrests (If installed)
The headrests in your JAC may be raised or lowered by releasing the lock
button on the headrest support. To raise the headrest, pull it up. To lower it,
press the headrest down. To move the headrest foreward , pull on the top. For
maximum effectiveness in case of an accident the headrest should be adjust鄄
ed so the top of the headrest is at the same height as the top of occupant's
ears. For this reason, the use of a cushion that holds the body away from the
seat back should not be used.
WARNING:
Do not operate vehicle with the headrests removed as injury to an occupant
may occur in the event of an accident. Headrests may provide protection a鄄
gainst neck injuries when properly adjusted.

Adjusting Armrest Angle (Driver's side only) (If installed)
The armrest will be raised or lowered instructionly.
To raise the armrest, pull it up.
To lower it, press the armrest down.

Adjusting Seatback Angle
To recline the seatback, lean forward to you're your weight off it, then pull up
on the recliner control lever at the outside edge of the seat. Now lean back un鄄
til the desired seatback angle is achieved. To lock the seatback into position,
release the recliner control lever.

10

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

13

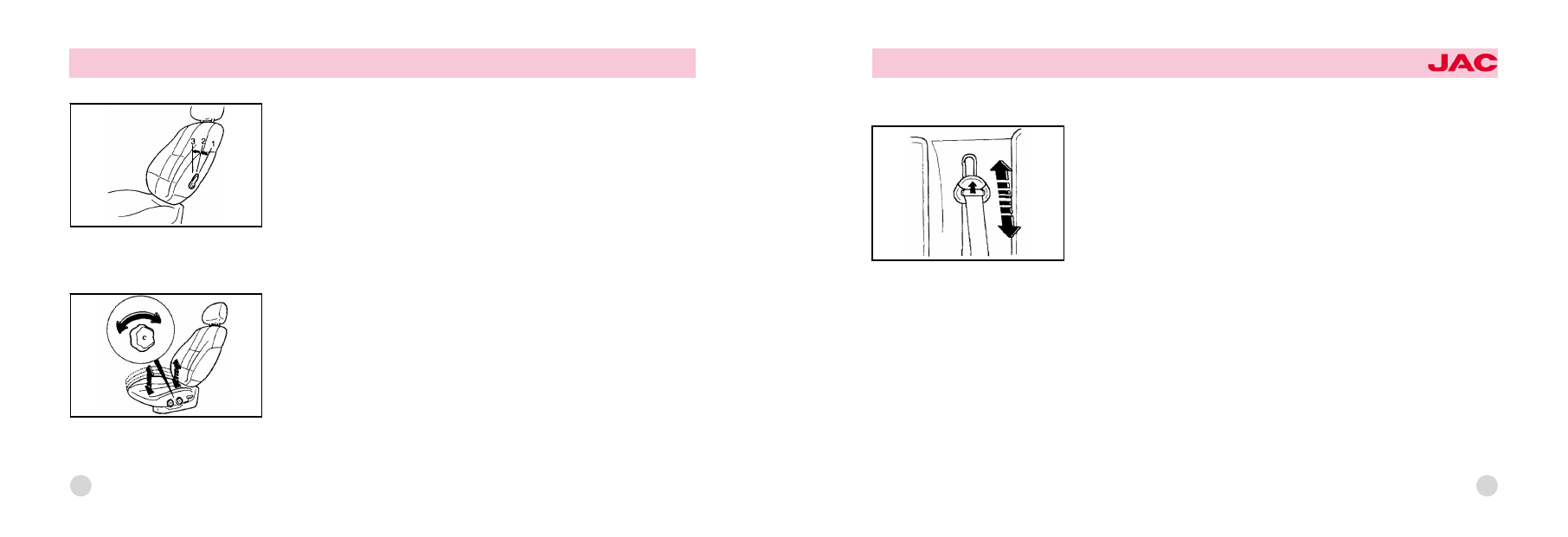

SEAT BELT PIVOT

HEIGHT ADJUSTMENT (If installed)
The location of the upper anchorage point can be set (for greater belt comfort
and security) to any one of four preset positions. To adjust the seat belt pivot
push the knob upward or downward to the required setting, ensuring that it
engages one of the preset positions (on releasing the knob).The height ad鄄
juster must always be locked into position while the vehicle is stationary. Do
not attempt to ad just the height of the upper anchorage point while the vehi鄄
cle is moving. If you are any doubt as to the method of adjustment or the opti鄄
mum height position for your front seat belt always contact your nearest JAC
Dealer.

WARNING:
The height adjuster must be in the locked position when the vehicle is moving.

12

Lumbar Support Adjustment (If installed) (Driver's seat only)
The seats in some JAC are equipped with adjustable lumbar support.
The lumbar support can be adjusted in three stages to provide the most com鄄
fortable support.
1. Weak; 2. Medium; 3.Strong

Seat Cushion Height Adjustment (If installed) (Driver's seat only)
To raise or lower the front part of the seat cushion, tum the front knob forward
or rearward. To raise or lower the rear part of the seat cushion, turn the rear
knob forward or rearward.

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

15

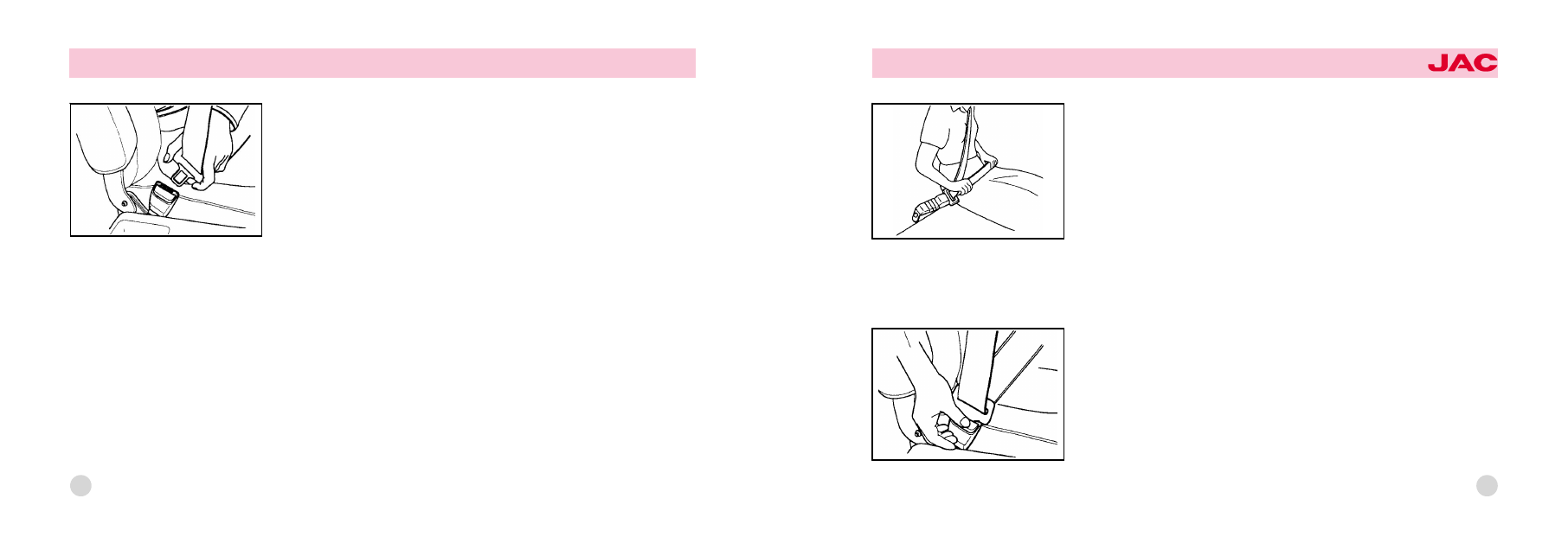

Adjusting Your Seat Belt
You should place the belt as low as possible on your hips, not on your waist. If
located too high on your body, the chances of sliding out from under it and
suffering serious injury or death are increased. Both arms should not be under
or over the belt. Rather, one should be over and the other under, as shown in
the illustration.

To Release the Seat Belt
The seat belt is released by pressing the release button in the locking buckle.
When it is released, the belt should automatically draw back into the retractor.
If this does not happen, check the belt to be sure it is not twisted, then try it a鄄
gain.

SEAT BELTS (3-Point Type)
To Fasten Your Belt
To fasten your seat belt, pull it out of the retractor and insert the metal tab into
the buckle. There will be an audible "click,, when the tab locks into the buckle.
The seat belt automatically adjusts to the proper length only after the lap belt
is adjusted instructionly so that it fits snugly around your hips. If you lean forward
in a slow, easy motion, the belt will extend and let you move around. If there is
a sudden stop or impact, however, the belt will lock into position. It will also
lock if you try to lean forward too quickly.
Check to make sure the belt is properly locked and that the belt is not twisted.

NOTE:
If the driver's seat belt is not fastened when the ignition key Is in the "ON" posi鄄
tion, the seat belt warning light will flash.

14

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

INSTRUMENTS & CONTROLS

16

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

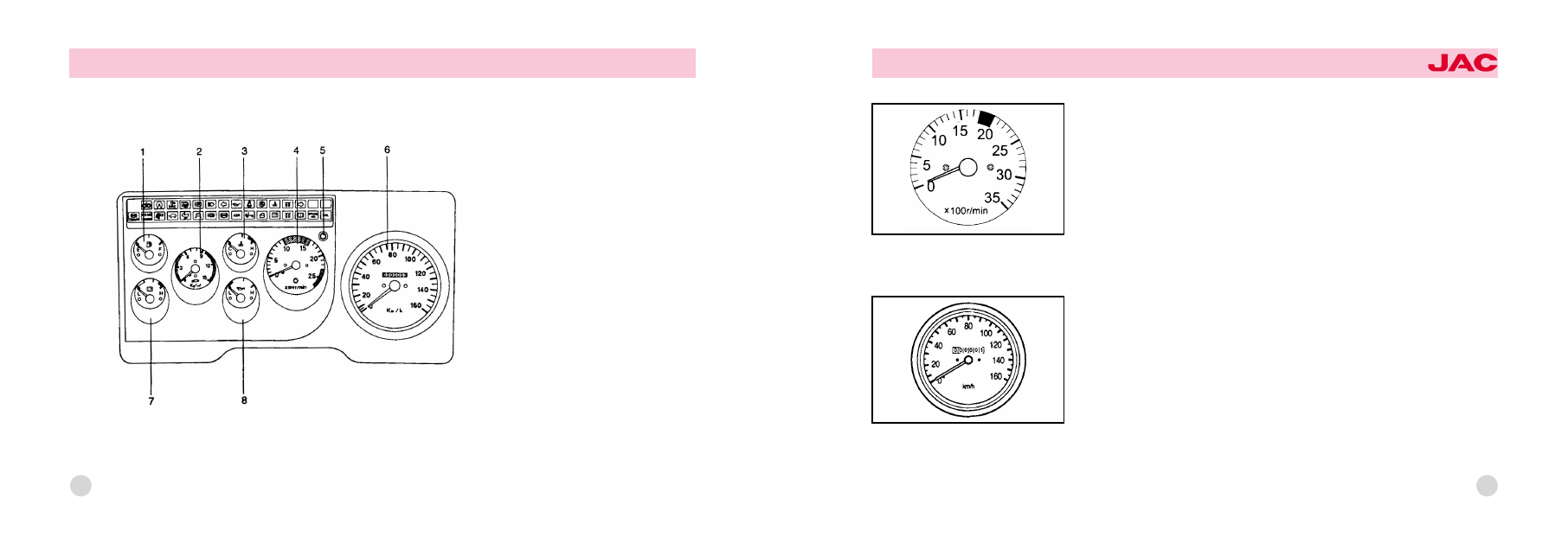

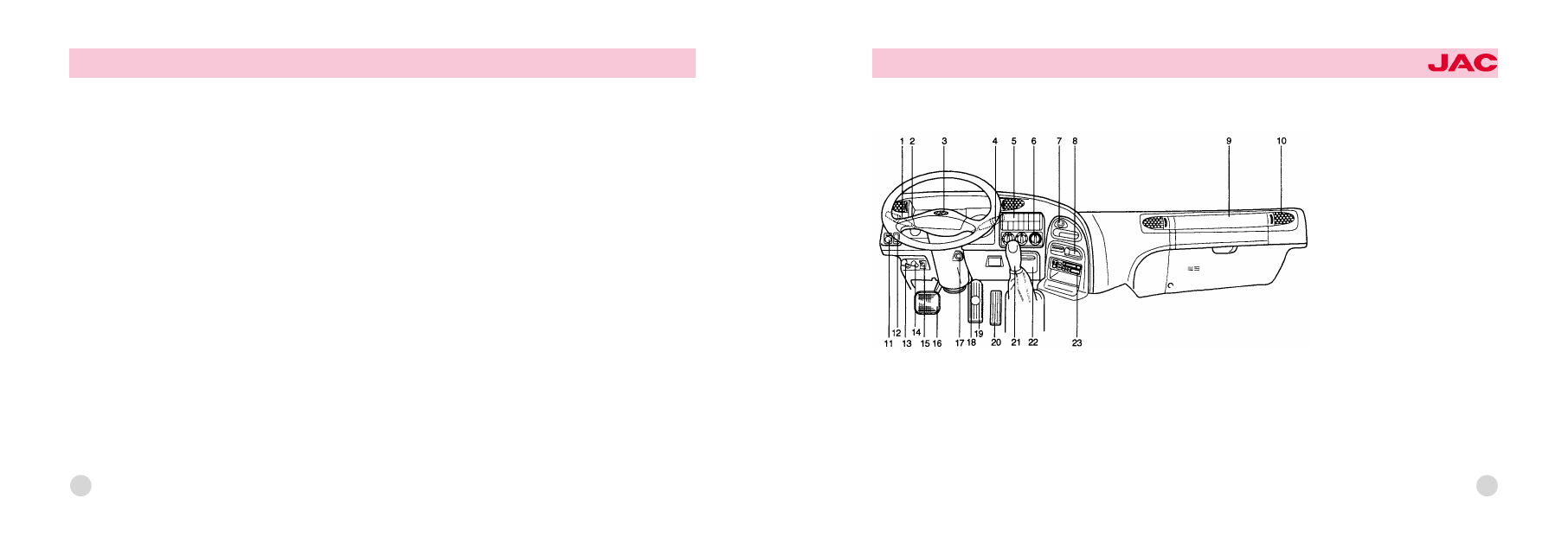

INSTRUMENTS AND CONTROLS

1. Head light/ High & Low beam/
turn signal switch
2. Control switches
3. Horn button
4. Wiper & washer/exhaust brake
switch
5. Control switches
6. Air conditioner control switches

7. Cigarrete lighter
8. Digital clock
9. Fuse box
10. Side ventilator louver
11. Horn convert switch
12. P.T.O switch
13. Parking brake
14. Engine RPM adjustable knob
渊E芋 not冤
15. Work light switch
16. Clutch pedal
17. Start switch
18. Steering wheel adjusting lever
19. Brake pedal
20. Accelerator pedal
21. Shift lever
22. Ashtray
23. Audio system

17

19

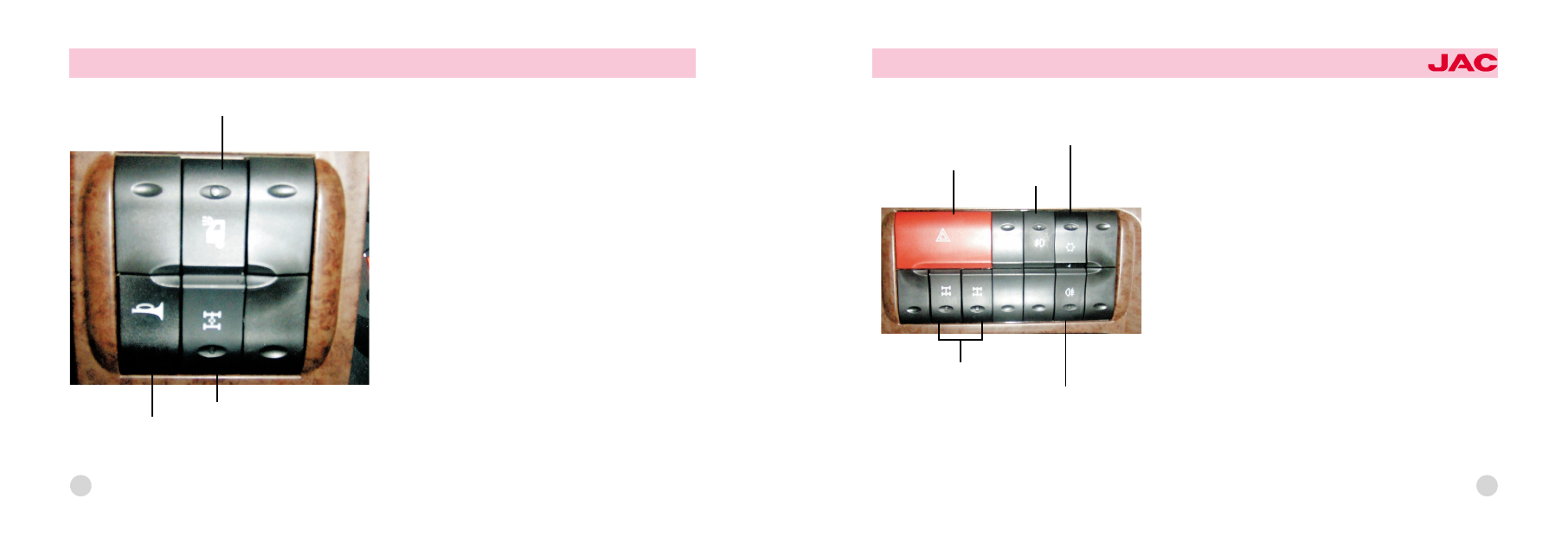

Hazard warning lamp switch

Front fog lamp switch

Air conditioning compressor switch

Differential lock switch(if installed冤

Rear fog lamp switch

Fog lamp switch
Use the fog lamp when you go through the foggy area. Use the
fog lamp rotating the multi-use lever to 1 step when you are not
able to see well due to fog. While operating this switch, clearance
lamp, tail lamp, licence plate lamp, instrument lamps will come on
at the same time.
Depress the switch one more and the fog lamp will turn off.
Air compressor switch
When depress this switch, the air compressor of air condition will
begin to work. Depress the switch one more and the fog lamp will
stop.
Differential lock switch (if installed)
Depress the switch to lock the differential and check to see that
the Differential lock indicator light is on. Depress the switch again
to release the differential.
Lock the differential before driving on rough road. After getting
out of the rough road, be sure to release the differential .If it has
become impossible to move the vehicle and the differential is not
locked, stop the rear wheels and lock the differential immediately.

Search light switch渊only high cab冤

Horn convert Switch

P.T.O switch

Search light switch渊only high cab冤
Press this switch, the search light will be light
Horn convert Switch
When the air pressure is above 6kpa,press the horn of
the steering wheel, then the air horn will work
P.T.O switch
Press this switch , the P.T.O of special truck will work.

18

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

TACHOMETER
The tachometer registers the speed of your engine in revolutions per minute
(rpm). It is useful to help you shift at the appropriate engine speed to avoid
lugging or over running.

CAUTION:
The engine should not be raced to such a speed that the needle enters the red
zone on the tachometer face. This can cause severe engine damage.

SPEEDOMETER
The speedometer indicates the vehicle speed in kilometers or miles per hour.
ODOMETER
The odometer records the total driving distance in kilometers or miles, and is
useful for keeping a record for maintenance intervals.

21

20

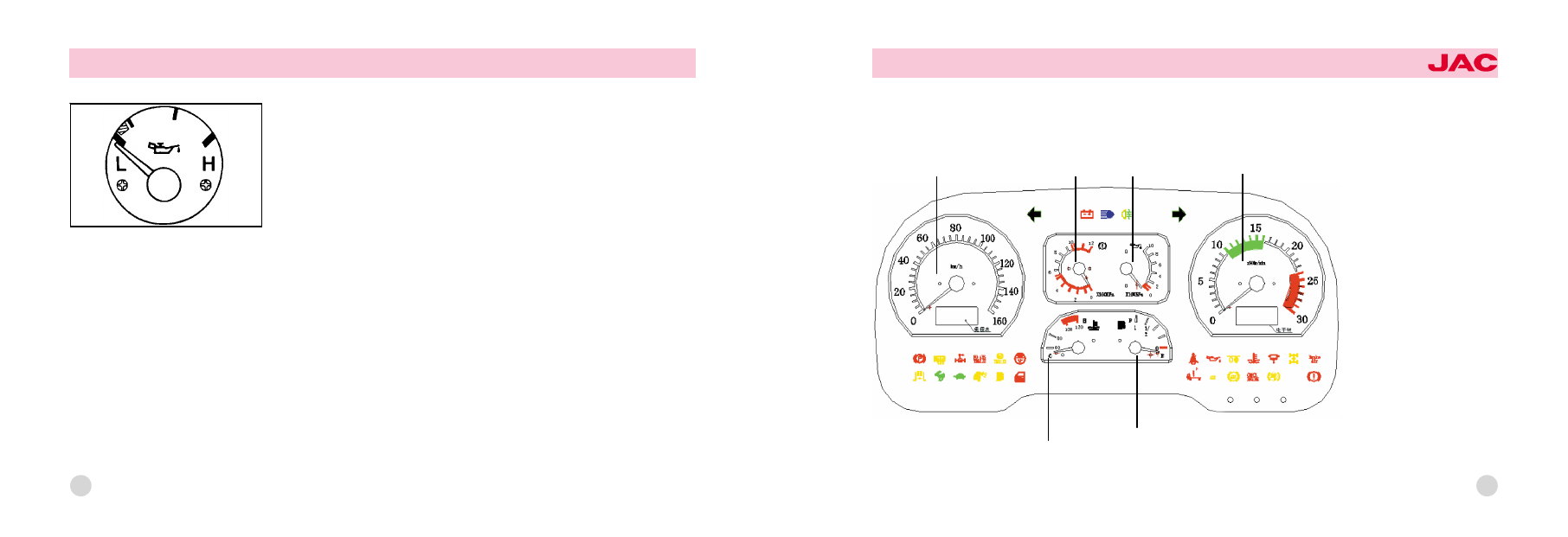

INSTRUMENT CLUSTER AND INDICATOR渊E域冤

1. Fuel gauge
2. Air pressure gauge
3. Water temperature gauge
4. Tachometer
5. Indicator light inspection switch
6. Speedometer
7. Voltage gauge
8. Oil pressure gauge

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

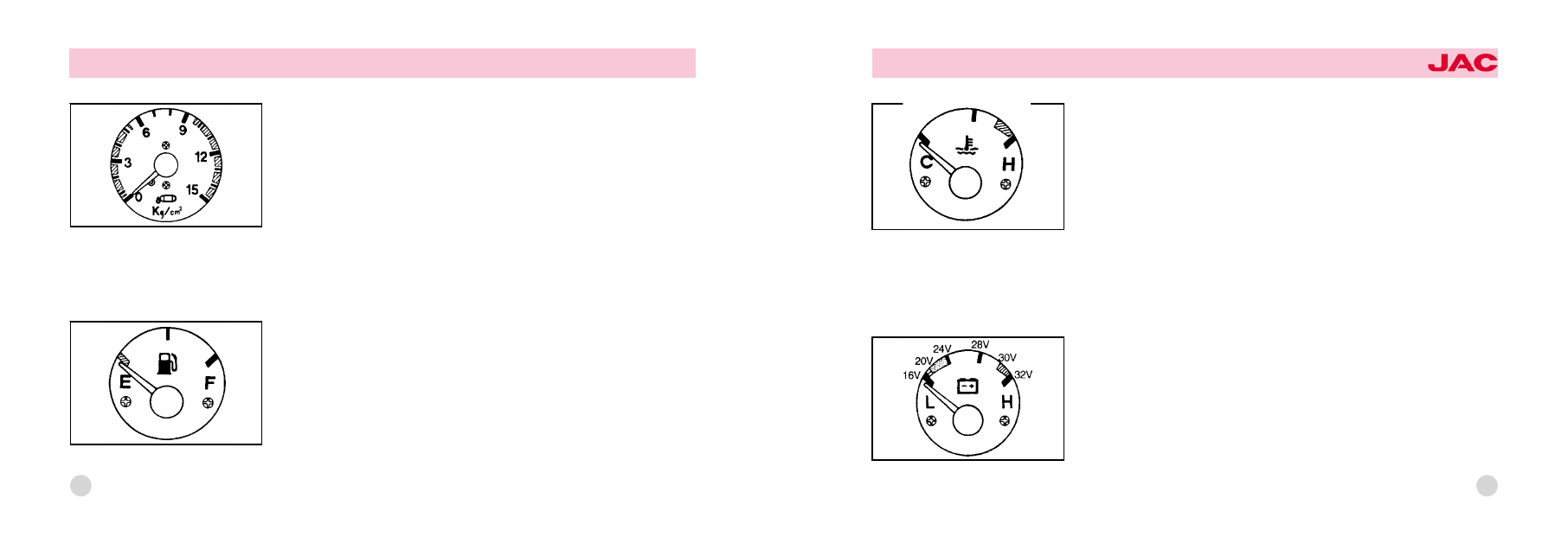

WATER TEMPERATURE GAUGE
When the ignition switch is "ON", this gauge indicates the temperature of the
coolant. Under most driving conditions, the needle will remain at approximately
the halfway point. Stop and go driving, driving at high speeds during warm
weather or driving up a steep gradient may cause the pointer to move toward
the red sector. If your vehicle overheats, water lamp comes and the indicator
goes up. However when the quantity of coolant is below of the specification,
the warning buzzer will sound.
At this time, stop your vehicle immediately.

VOLTAGE GAUGE
The voltmeter indicates the battery state of charge. Check while the engine is
running. The pointer should always indicate between 20 and 30 volts.
If the pointer reads above 30 volts or below 20 volts, contact your nearest au鄄
thorized JAC dealer.

23

22

AIR PRESSURE GAUGE
The air pressure gauge indicates the air pressure in the air reservoir at all
times.
If the air pressure drops to below 6 kg/cm

2

, the air pilot light comes on and the

warning buzzer will sound at the same time. If fails to build up again, stop the
engine immediately and contact your authorized dealer.
CAUTION:
If the air pressure indicates the pressure that is below red zone do not drive the
vehicle. This is very dangerous.

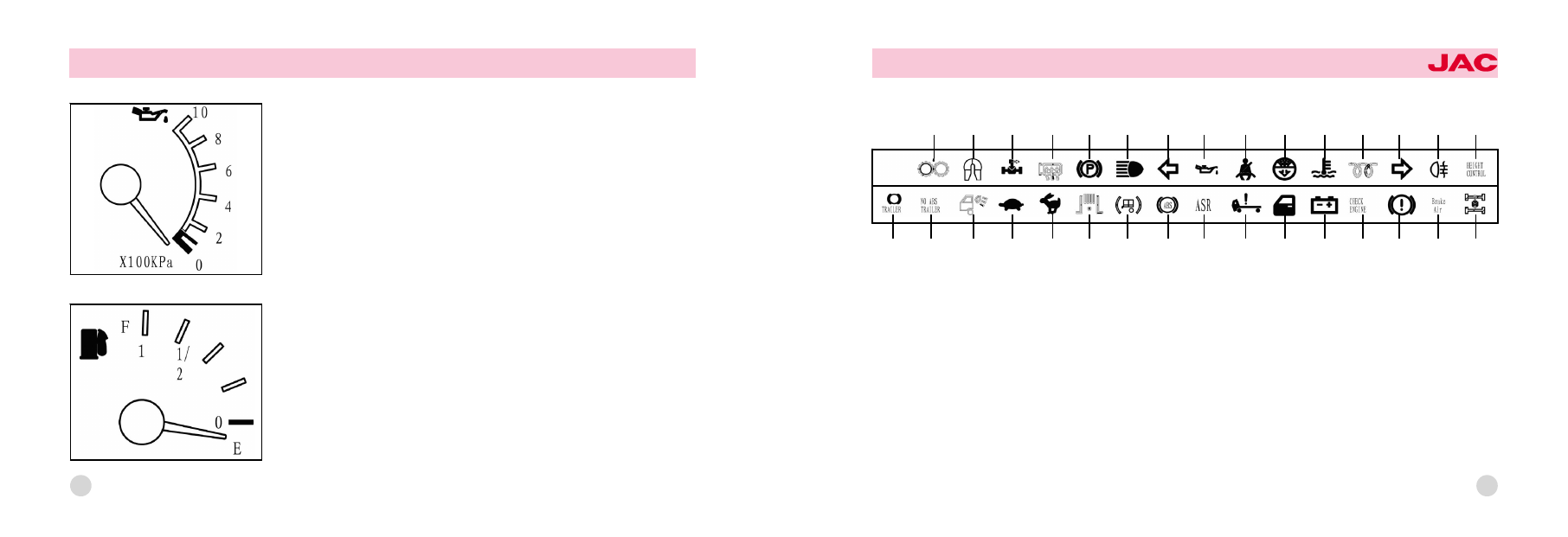

FUEL GAUGE
The fuel gauge will indicate the approximate fuel level in the tank, when the ig鄄
nition is in the "ON"position.
The position of the pointer will vary slightly when accelerating, braking, or
when the vehicle is going up or down hill. So check your fuel supply when the
vehicle is more or less specified level, whether standing still or moving.

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

25

INSTRUMENT CLUSTER AND INDICATOR渊E芋冤

1

2

3

4

5

6

1. Speed/odometer
2. Air pressure gauge
3. Oil pressure gauge
4. Tachometer
5. Water temperature gauge
6. Fuel gauge

24

OIL PRESSURE GAUGE
The gauge indicates the engine oil pressure while the engine is running.
If the gauge indicates below 0.5 kg/cm

2

, oil warning lamp comes on and

buzzerwill sound at the same time.
At this time stop the engine immediately and check the lubricating system.
NOTE:
Engine oil pressure when the engine is cold may go up above normal pressure.
If the engine Is warm,the gauge will Indicate normal pressure Immediately.
If the oil filter is clogged, the oil pressure warning light comes on but the buzzer
will not sound.

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

WATER TEMPERATURE GAUGE
When the ignition switch is "ON", this gauge indicates the temperature of the
coolant. Under most driving conditions, the needle will remain at approximately
the halfway point. Stop and go driving, driving at high speeds during warm
weather or driving up a steep gradient may cause the pointer to move toward
the red sector. If your vehicle overheats, water lamp comes and the indicator
goes up. However when the quantity of coolant is below of the specification,
the warning buzzer will sound.
At this time, stop your vehicle immediately.

AIR PRESSURE GAUGE
The air pressure gauge indicates the air pressure in the air reservoir at all
times.
If the air pressure drops to below 6 kg/cm

2

, the air pilot light comes on and the

warning buzzer will sound at the same time. If fails to build up again, stop the
engine immediately and contact your authorized dealer.
CAUTION:
If the air pressure indicates the pressure that is below red zone do not drive the
vehicle. This is very dangerous.

27

26

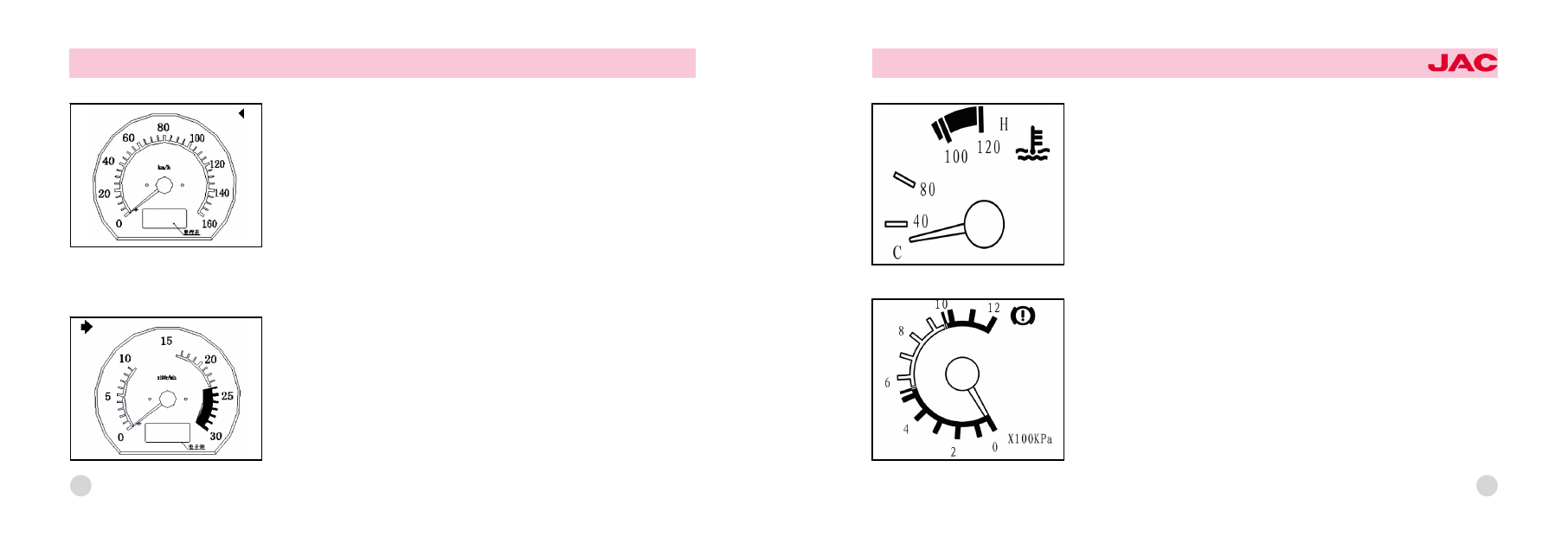

SPEED/ODOMETER

Speedometer
Speedometer mainly indicate the vehicle speed in kilometers or miles per
hour.
Odometer
The odometer records the total driving distance in kilometers or miles, and is
useful for keeping a record for maintenance intervals.

TACHOMETER
The tachometer registers the speed of your engine in revolutions per minute
(rpm). It is useful to help you shift at the appropriate engine speed to avoid
lugging or over running.
CAUTION:
The engine should not be raced to such a speed that the needle enters the red
zone on the tachometer face. This can cause severe engine damage.

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

INDICATOR LIGHTS (E域)

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

24

25

26

27

28

29

30

31

1. Auto Grease warming light
2. Trailer lock indicator light (only
tractor)
3. P.T.O warning light
4. Heater mirror indicator light
5. Parking brake warming light
6. High beam indicator light
7. Turn signal indicator light (left)
8. Oil pressure warning light
9. Seat belt warming light
10. Filter indicator light

11. Engine overheat warming light
12. Air heater/relay light
13. Turn signal indicator light (right)
14. Frog lamp switch indicator light
15. High temperature control indica鄄
tor light
16. Trailer ABS indicator light
17. NO ABS indicator light
18. Working light indicator light
19. Low indicator light
20. Hi indicator light

21. Exhaust brake warning light
22. Trailer brake light
23. ABS warming light
24. Anti-slip regulator light
25. Cab tilting warning light
26. Door ajar warming light
27. Charging system warning light
28. Engine check warning light
29. Air pressure warning light
30. Brake warning light
31. Differential lock indicator light

29

28

OIL PRESSURE GAUGE
The gauge indicates the engine oil pressure while the engine is running.
If the gauge indicates below 0.5 kg/cm

2

, oil warning lamp comes on and

buzzerwill sound at the same time.
At this time stop the engine immediately and check the lubricating system.
NOTE:
Engine oil pressure when the engine is cold may go up above normal pressure.
If the engine Is warm,the gauge will Indicate normal pressure Immediately.
If the oil filter is clogged, the oil pressure warning light comes on but the
buzzer will not sound.

FUEL GAUGE
The fuel gauge will indicate the approximate fuel level in the tank, when the ig鄄
nition is in the "ON"position.
The position of the pointer will vary slightly when accelerating, braking, or
when the vehicle is going up or down hill. So check your fuel supply when the
vehicle is more or less specified level, whether standing still or moving.

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

31

1. Turn signal indicator light (left)
2. Charging system warning light
3. High beam indicator light
4. Frog lamp switch indicator light
5. Turn signal indicator light (right)
6. Parking brake warming light
7. Heater mirror indicator light
8. Trailer lock indicator light (only
tractor)
9. NO ABS indicator light
10. Trailer ABS indicator light

11. Filter indicator light
12. Exhaust brake warning light
13. Hi indicator light
14. Low indicator light
15. Working light indicator light
16. Fuel alarm indicator light
17. Door ajar warming light
18. Seat belt warming light
19. Oil pressure warning light
20. Air heater/relay light
21. High temperature control indica鄄

tor light
22. Oil and water separate indicator
light
23. Differential lock indicator light
24. Brake warning light
25. Cab tilting warning light
26. Anti-slip regulator light
27. ABS warming light
28. Engine check warning light
29. Trailer brake light
30. Air pressure warning light

30

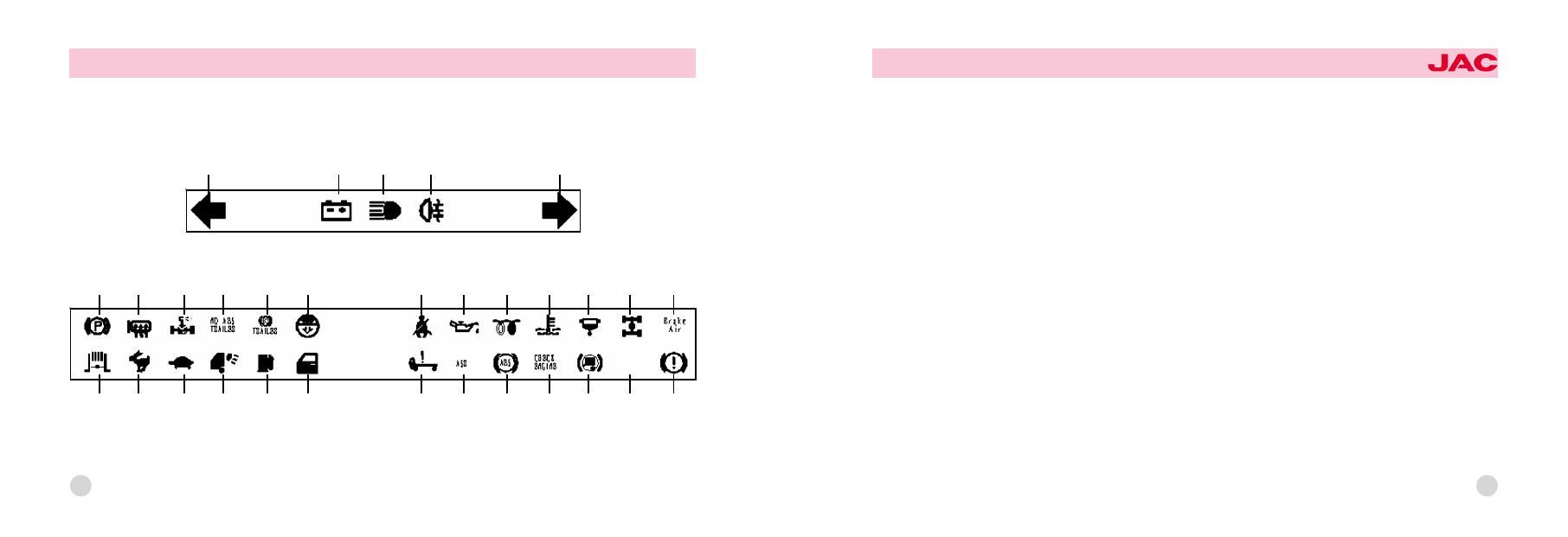

INDICATOR LIGHTS (E芋)

1

2

3

4

5

6

7

8

9

10

11

18

19

20

21

22

23

24

12

13

14

15

16

17

25

26

27

28

29

30

31

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

The blinking green arrow on the instrument panel shows the direction indicated by the turn signals.
If the arrow comes on but does not blink, blinks more rapidly than normal or does not blink at all, a malfunction in thetum
signal system is checked

SEAT BELT REMINDER LIGHT

When the ignition switch is turned on, the seat belt warning light blinks for 5 seconds to remind the driver to wear their
seat belt. If the driver fastens the seat belt within 5 seconds, the warning light goes out. When the ignition switch is
turned to "ACC" or "LOCK" position, the warning light will also go out.

OIL PRESSURE WARNING LAMP

This lamp illuminates when the ignition switch is set to the "ON" position and goes off after the engine has started. If it
lights up while the engine is running, the engine must be stopped at once. Contact the nearest authorized JAC dealer.

ENGINE OVERHEAT WARNING LIGHT

If the coolant temperature is too high this warning light will be on, if the coolant level is below than the designed quantity
the buzzer will sound at the same ti- me. At this time pull over and stop the vehicle as soon as possible and turn off the
engine. Then check the coolant level. If necessary, add coolant. Same ratio as coolant in the radiator should be added.

AIR HEATER/RELAY LIGHT

In severe cold season, if the light is on when turning the ignition key to the 'ON ' position, hold it there until the light is
off. At this time turn the ignition key to the "START' position.

WORKING LIGHT INDICATOR LIGHT

When the working light switch is turned on the light comes on.

33

AUTO GREASE WARNING LIGHT

The auto grease warning light is on about 42 seconds when filling on grease at each moving part, then goes out.
This light comes on continuously when trouble occurs on this system.

TRAILER LOCK LIGHT (ONLY TRACTOR)

The trailer lock light will be illuminated when transmission is shifted into reverse and trailer lock switch is on.

P.T.O INDICATOR LIGHT

The P.T.O indicator light will be illuminated when the P.T.O switch is on.
CAUTION:
Be sure not to operate the switch while driving as this may cause damage to each power train parts.

THE HEATER MIRROR INDICA TOR LIGHT

When the heater mirror switch is on, the outside rearview mirror glass is heated and the heat mirror indicator light comes
on at the same time.

PARKING BRAKE

This light will be illuminated when the parking brake is applied and the ignition on, and should be extinguished when the
parking brake is released. The vehicle should not be driven until the parking brake has been released and the light ex鄄
tinguished.

HIGH BEAM INDICATOR LIGHT

The high beam indicator light comes on whenever the headlights are switched to high beam.

TURN SIGNAL INDICATOR LIGHTS

32

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK
