12.1) Brief description
Radio and tape recorder equipped to
truck of this series is TB-9206 Elec鄄
tronic tuning automobile radio and
tape recorder (referring to diagram
shown above). This type of radio and
recorder has a wide band, loud and
beautiful sound as well as accurate
receiving frequency.
12.2) Operation and performance
1) Power source switch/volume control
Turn power source switch knob
clockwise, when there is a voice 野Ka鄄
ta冶, it indicates that the switch is
turned on. At this time, there is data
on the display, then turn this knob to
proper position.
2) Balance control Adjust balance
control knob. Turn it left and volume

of right sound track decreases, while
turn it right, volume of left sound
track decreases. Turn the knob to
gain the best sound effect.
3) Volume control Adjust volume
control knob. Turn it clockwise and
alt increases, while anticlockwise de鄄
creases.
4) Tape exit Press tape exit knob and
the tape comes out of the tape store
automatically.
5) Tape playing Turn on the power
switch; push the tape to the tape
store with the tape opening to the
right, then the recorder works.
6) Forward/Backward/Turn over Pre-
ss Forward knob, the tape goes for鄄
ward, then press Backward knob
gently, the recorder plays; Press

backward knob, the tape goes back鄄
ward, then press Forward knob gen鄄
tly, the recorder plays; Press Forward
and Backward knobs at the same
time, the tape turns over and there is
a turn over indication on the display;
when one side of the tape finishes
playing, the tape turns over to the
other side automatically.
7) Band storing After choosing one
band manually or automatically,
press the preset knob for more than
2 seconds, and the recorder comes
out temporarily silent, at the same
time, number of relating preset knob
shows on the display, which indi鄄
cates that the band has been stored
in the preset knob. Pres the preset
knob gently and the band stored in

this knob will be taken out.
8) FM/AM conversing Press FM/AM
conversing knob to choose the suit鄄
able band, and there will be indica鄄
tion of AM or FM on the left side of
the display.
9) F/Control This knob usually indi鄄
cates time, when pressed, it shows
frequency, and 5 minutes later, it re鄄
turns to time display.
10) Manual FM Keep pressing this
knob, frequency of the radio will
changes from low to high or high to
low automatically, when finds the
needed band, release this knob,
band searching finishes.
11) Automatic band searching Press
the automatic band searching knob
gently and the recorder searches

bands from low frequency to high
frequency automatically; when it
finds a band, the recorder will lock
up the band automatically and the
display indicates the band frequency
received.
12) Automatically scanning Press the
automatically scanning knob gently;
the radio searches bands from low
frequency to high frequency auto鄄
matically, when finds a band, band
frequency will be shown on the dis鄄
play and flashes for 5 minutes, at this
time, gently pressing the knob will
lock the band up, otherwise, band
searching will go on.
13) Automatically memorizer scan鄄
ning/Automatic scanning and storing
Press this knob gently, the memoriz鄄

er will scan bands stored in the pre鄄
set device automatically; keep press鄄
ing this knob for more than 2 sec鄄
onds, the memorizer will scan the
whole bands from low frequency to
high frequency automatically and
store the bands with strong signals
to the preset device.
14) Clock adjusting Keep pressing F/
C knob and keep pressing manually
upward to adjust minute; while down鄄
ward to adjust hour.
15) Display Indicates time or fre鄄
quency

HFC1045

series trucks

3. Cab tilt locking mechanism

1) Brief description of the structure
The cab has tilt function and is made
up of tilt mechanism and locking
mechanism. Tilt mechanism is com鄄
posed of torsion bar, supporting axle

duct, left and right front brackets and
cab rear supporting rod etc. cab tilt
is achieved by torsion force. Locking
mechanism is composed of right &
left locking units, tilt locking unit,
short pull rod, long pull rod, lock
hook and safety lock hook of the rear
cab bracket etc. Function of locking
mechanism is to lock the cab reliably
so that the cab will not tilt automati鄄
cally in any situation. (Structure dia鄄
gram is as follows)
Please read the cab tilt notes on the
left door of the cab and on the upper
flange of the wheel carefully before
tilting the cab. The notes are shown
in above figure

Use and maintenance
In order to ensure reliable cab tilting
and safe vehicle running, please pay
attention to the following items.
渊1冤Method of cab tilting and relative
items to notice:

support rod assembly

notice

1.chuck rod
2.Tilt rod
3.safe locking hook

Cab tilt locking mechanism

14

15

II. Use of cab components

1. Structure description

The cab adopts full metal and flat -
headed enclosed structure. Window
glass adopts panoramic camber
windshield. In order to improve com鄄
fort, side panel with larger upside
width and raised -roof cab have
been adopted. Therefore the interior
space of the cab is more commodi鄄
ous and comfortable. Effective mea鄄
sures have been taken in noise re鄄
ducing尧 heat insulation尧 sound insu鄄
lation and sealing. For instances, the
section of roof forehead is enclosed
and reinforced rib is equipped to the
roof. There are three pieces of as鄄
bestos heat insulating mattress on

the upside of the engine. Sealing of
the door adopts double skin con鄄
struction. In the aspect of safety,
softening has been done to the main
parts, which appears knocking easily
with passengers

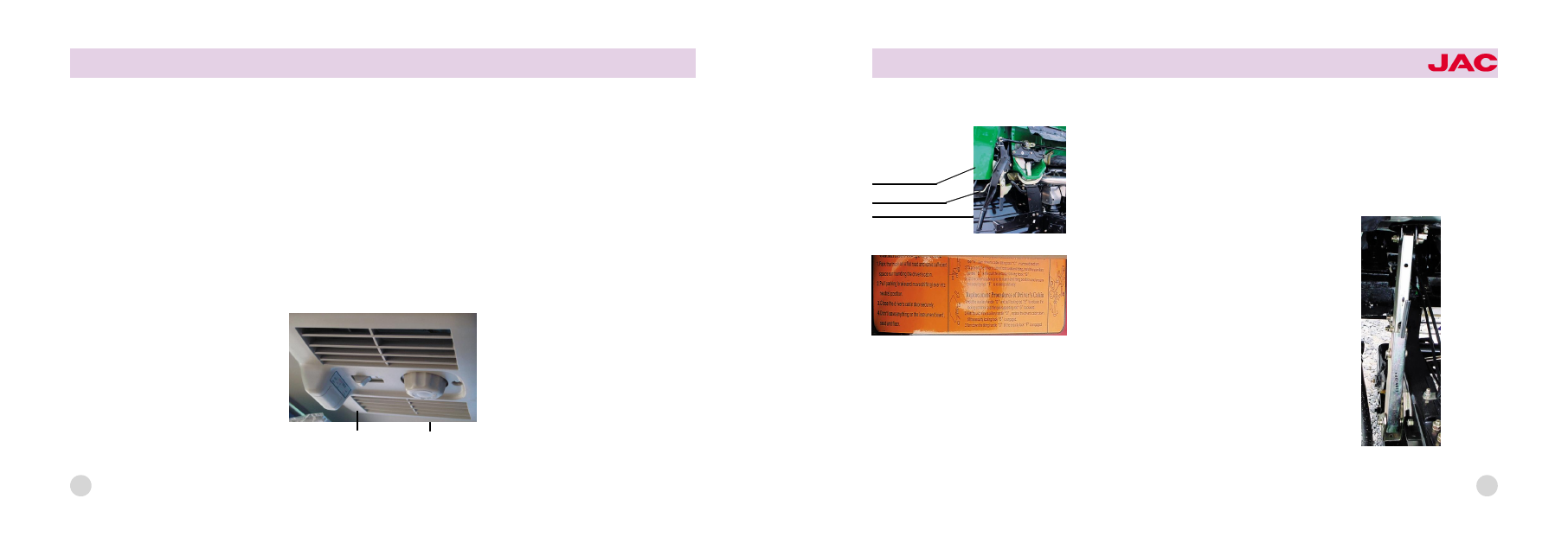

2. Cab ceiling ventilation device
渊Right diagram冤

There are two ways for cab ventila鄄
tion: outside air indraught and inside
ventilation

1) Outside air indraught
淤 Turn the knob at the cab -ceiling
intake clockwise until the ventilation
grilles are surely closed completely.
于 Turn the switch to 野IN冶 to let the
air come in, then turn the knob to
野OPEN冶 to open the direction.
2) Inside ventilation
淤 Turn the knob clockwise until the
ventilation grilles are surely closed
completely.
于 Turn the switch to 野OUT冶 to ex鄄
haust air.

1

2

1.Ventilation switch曰 2.Ventilation knob

HFC1045

series trucks

16

17

淤 Stop the vehicle on horizontal
road; Make sure that there is enough
space around the cab before tilting.
Or else, the cab may be damaged
while tilting.
于 Pull up the parking brake; push
the shifting lever into the neutral posi鄄
tion to avoid self-sliding of the vehi鄄
cle.
盂 The cab door must be fastened
up. You should take all articles on
the instrument panel尧 seats and floor
away in case that they damage the
door and the front windshield.
榆 Disengage the locking function of
the cab locking mechanism before
tilting the cab.
虞 After the locking function disen鄄
gaged, hold the tilting rod with hands

and pull up the safety lock hook at
the same time in case of sudden up鄄
lift of the cab.
愚 Raise the cab slowly until it is tilt鄄
ed to the utmost position, and then
lock it reliably with lock arm on the
rear bracket. As shown in the right
figure.
舆 When lowering the cab down, first
hold the tilting rod and disengage
the locking function of lock arm on
the rear bracket, and then lower the
cab down slowly. After the safety
lock locked, lock up the locking
mechanism.
渊2冤Inspection and maintenance
淤 Check the rubber pad assemblies
which are used to strengthen the
front尧rear supports periodically, if

there is any damage, replace the
damaged parts instantly.
于 Check the locking situation of the
locking mechanism periodically, if
locking mechanism is found invalid, it
should be repaired or replaced im鄄
mediately.
盂 If you feel arduous when the cab
is tilted up or feel heavy when the
cab drops down, which indicates
that the torsion bar is invalid, replace
the torsion bar.
榆 If it needs to remove the cab in
chassis repairing, disengage the
force of the torsion bar first and re鄄
move the cab following the steps be鄄
low.
a. Disengage the locking state, and
tilt up the cab to the utmost position.

b. Remove the shaft pin connecting
the rear support bar and the cab
soleplate framework.
c. Push the cab forwards by some
angle until the bolts on the torsion
bar arm can be loosened.
d. After the bolt removed, the torsion
bar does not work and the cab can
be removed (The torsion bar need
not be pulled out).
Note: The above -mentioned work
must be done by three persons at
least because two or three persons
cannot push the cab forwards after
the force of the torsion bar is disen鄄
gaged.
虞 Before reverting the cab to the o鄄
riginal position, return the force of the
torsion bar first. The following steps

should be followed:
a. Put the tooth part of the spline
which is cut at the bottom on one
end of the torsion bar in alignment
with 耶1爷 position on the support axle
tube and the spline tube, and then
insert the torsion bar into the support
axle tube (the locking rod has been
pulled out).
b. After mounting the cab with sup鄄
port axle tube and the left尧 right
brackets to the framework together,
put the 耶1爷 of hub splines on the
torsion bar in alignment with the
spline tooth which is cut at the bot鄄
tom on the other end of the torsion
bar, cover the hub splines on the
torsion bar and insert the spline axle
tube into the right bracket in the cab.

c. Tilt the cab forwards until the bolt
hole on the torsion bar arm aiming at
the screwed hole on the right bracket
in the cab, screw the bolt and tighten
it.
d. Put the cab down slowly, and
check whether the cab is in the state
of suspending in horizontal direction
after dropping down. If normal, lock
the cab up.
愚 If the torsion bar is found invalid,
replace it according to step 榆 and
step 虞.

HFC1045

series trucks

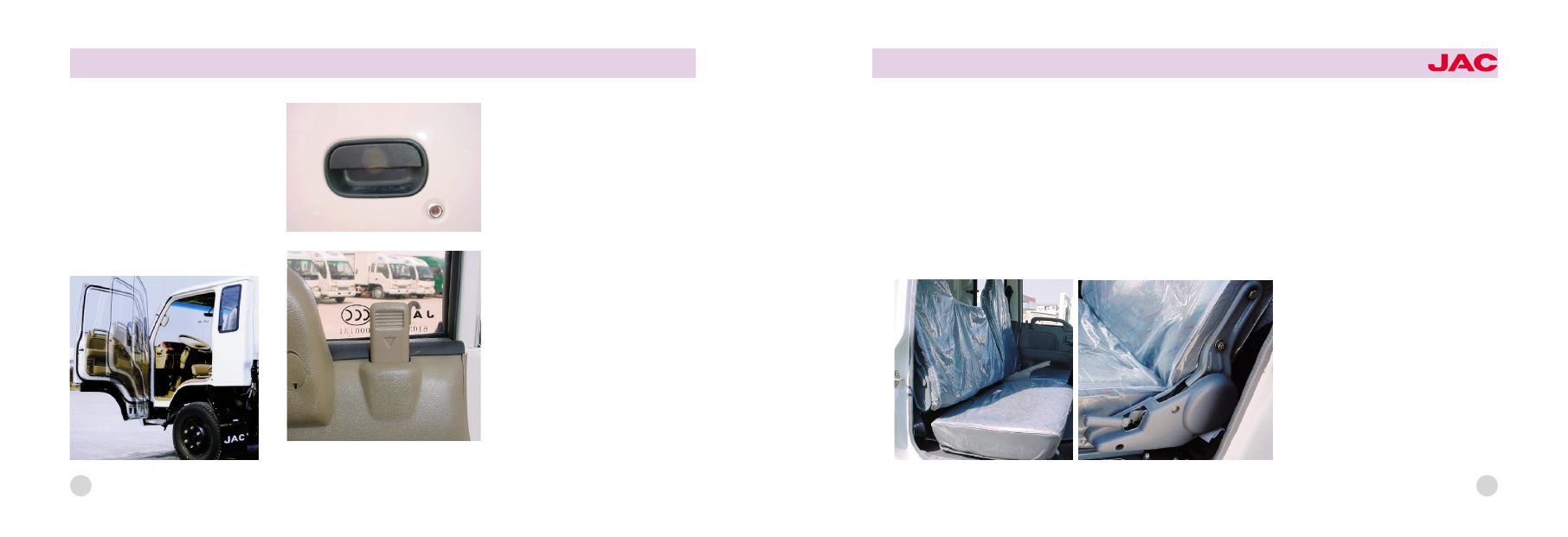

4. Door

1) T he cab door that has three -step
opening is very convenient for passen鄄
gers to get on or off. The opening an鄄
gle of the door can be 30毅尧 57毅 and
90毅. The former two angles are par鄄
tially open and the last angle is full
open. In all the three positions, the
door can keep in stable condition.

2) Outside door handle
Pull out the outside door handle, and
then the door can be opened. Insert
the starting switch key into the door
lock and turn, and then the door can
be locked.
3) The door can be locked outside
without key. First press down the
lock button (figure above) at the in鄄
ner side of the door into the fixed po鄄
sition, then pull the outside door
handle outwards and at the same
time close the door.
4) Pull out the inside door handle, and
the door can be opened. After closing
the door, the door can be locked if
the lock button is pressed down.

outside door handle

lock button

5. Cab seat

Cab seat can be classified as driver
seat尧 assistant driver seat and rear
row seat. Driver back seat adopts
upright seat. Angle of the backrest
and the fore-and-aft position of the
seat can be adjusted. The maximum
adjustable angle of the backrest is
56毅 . The maximum adjustable dis鄄

tance of the seat is 1800mm mm.
The seat adjusting system is shown
in the right figure.
When vehicle is in the progress of
maintenance, please clean the slide
track assembly of the driver seat, re鄄
coat the lithium base grease, and
tighten all connecting again. If the
cab slide track seat is found shake

or block because of distortion, com鄄
ponents of it should be repaired or
replaced.
Safety belts of high quality have
been equipped to trucks of this se鄄
ries. Please fasten your safety belt
up in driving or riding.

( 芋 ). Start and running of
the vehicle

1. Start of the vehicle

1) Inspection before start
淤 Check quantity of water stored in
the radiator and lubricants in engine;
gearbox, rear axle and steering
mechanism. Check quantity of elec鄄
trolyte in the accumulator. Check
whether oil level in the oil tank con鄄
forms to the specification. Check

18

19

HFC1045

series trucks
