123

JACK POSITION
The base of the jack should be placed on firm, level ground.
The jack should be positioned as shown in the drawing.

RAISING THE CAR
Install the jack handle into the jack as shown in drawing. To raise the vehicle,
close the valve 1 by turning it clockwise and move the jack handle2 up and
down.
WARNING:
Do not get under the car when it is supported by the jack! The vehicle could
fall and cause serious injury or death. No one should stay in the car while the
jack is being used.

122

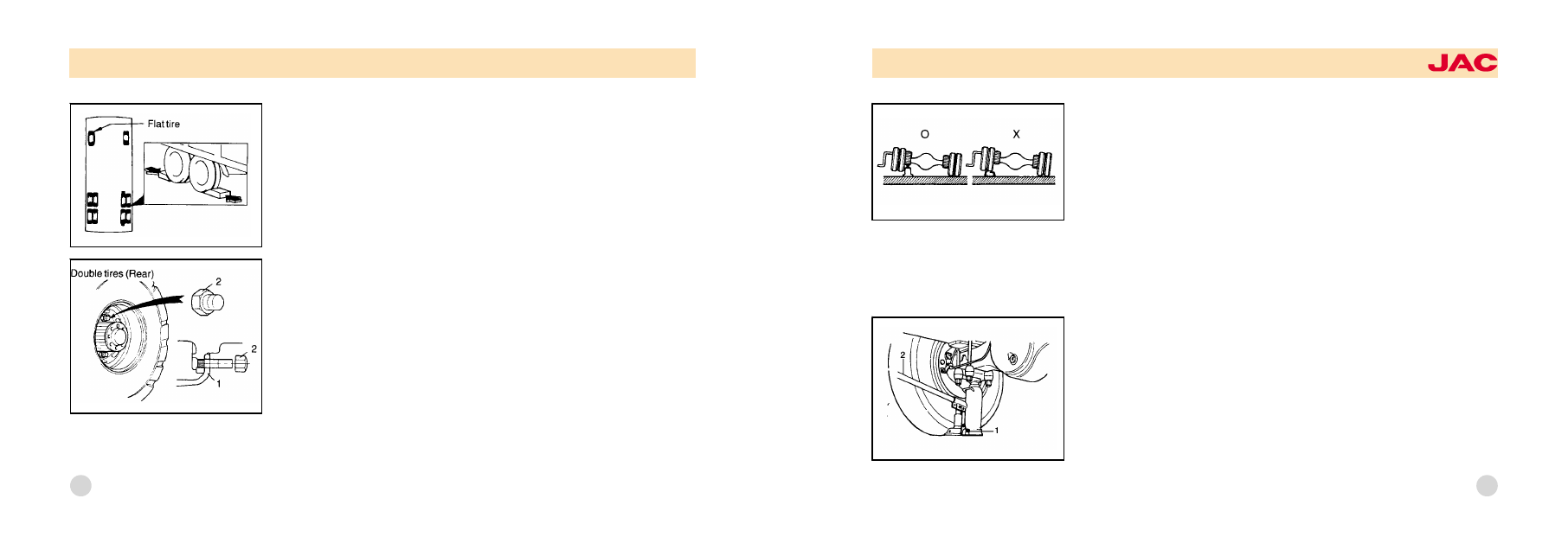

2. Block the Wheel
Block the wheel that is diagonally opposite from the flat to keep the vehicle
from rolling when the car is raised on the jack.

3. Loosen Wheel Nuts
The wheel nuts should be loosened slightly before raising the car.
1) Tire wheel
2) Wheel nut

NOTE:
Make sure that the rear outer tires are raised on a jack when they have to be
replaced. Do not attempt replacing the outer tire with the inner tire placed on a
kerb stone.
CAUTION:
Be careful not to hurt yourself when changing a flat tire.

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

125

TIRE INFLATION PRESSURES

Low tire inflation pressures could cause overheating and burst of the tire. High tire inflation pressures, on the other hand,
will drastically reduce tire life.
When tires were replaced, be sure to adjust the tire inflation pressures to the standard values.

荫

The standard tire inflation pressure caution plate at the right side of the driver's seat shows the maximum tire inflation

pressures for operation on the general road. To extend ti re life, it is advisable that the tires are adjusted to the inflation
pressures calculated from the load.
Precautions for adjustment of tire inflation pressures

荫

Adjustment should be made while the tires are cold before operation.

荫

In the case of double tires, make sure that there is no difference in inflation pressure between the tires. If there is a

difference, the higher inflated tire will suffer premature wear and damage, and the lower pressure one will also be ad鄄
versely affected.

荫

During operation or immediately after operation, the tire inflation pressures will increase because of the heat. Since

the increase of tire inflation pressure during operation is not an abnormal condition, do not deflate the tires.

荫

The tire inflation pressures need not be increased for high speed operation.

124

CHANGING WHEELS
Use the wrench to loosen the wheel nuts, then remove them with your fingers. Remove the wheel, slide the wheel off the
studs and lay it flat so it cannot roll way.
To re-installed the wheel, put the wheel on the hub and put the wheel nuts on the studs and tighten them finger tight.

LOWER VEHICLE AND TIGHTEN NUTS

To lower the car to the ground, turn the valve 1 counterclockwise by the jack handle.
Then position the wrench as shown in the drawing and tighten the wheel nuts.
* Wheel nut tightening torque:
8 studs wheel :706 to764 N.m (72 to 78 kg.m)
10 studs wheel :578 to 666 N.m(59 to 68 kg.m)
NOTE:
Wheel nut maintenance interval
1. After driving your vehicle during first 1,000km, retighten the wheel nuts with the specified torque.
2. And then, wheel nuts should be checked or retightened for every 5,000km or a month.
3. After replacing the tire, if you drive your vehicle for 50~100km, then the wheel nut should be retightened.

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

127

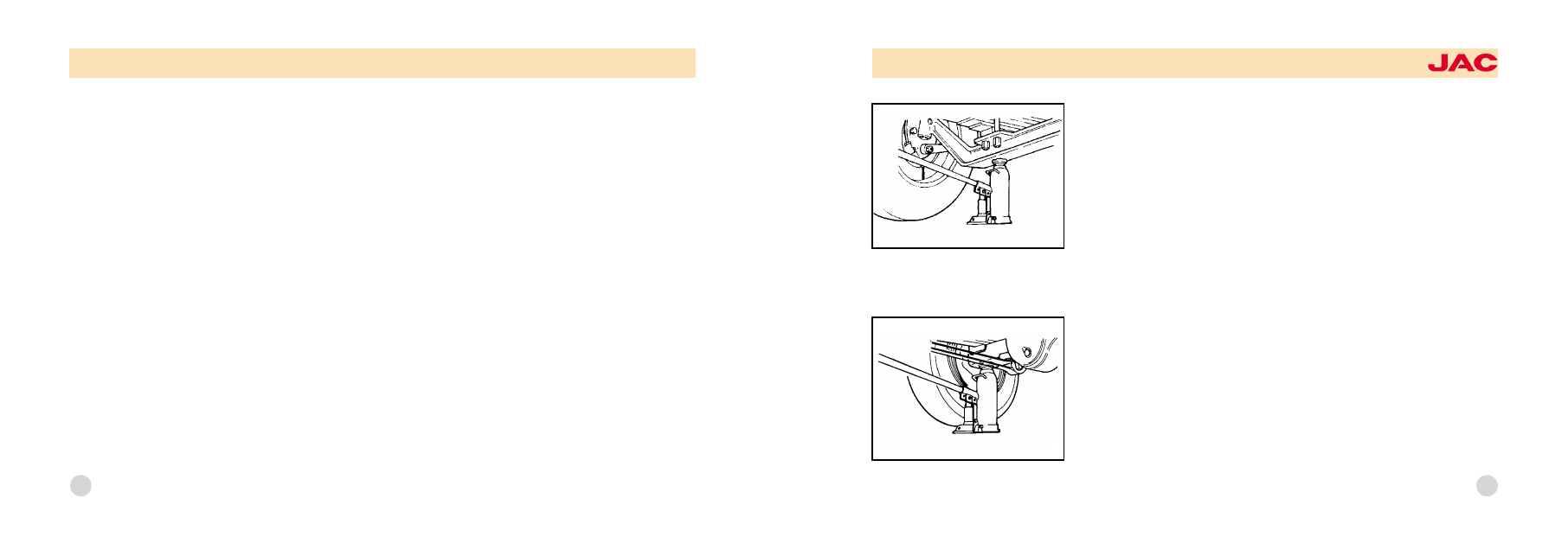

HOW TO USE THE JACK
Put the Jack in Place
The base of the jack should be placed on firm, level ground. The jack should
be positioned as shown in the drawing.

THE POSITION OF REAR WHEEL

126

When tires are replaced, pay attention to the following points:
1. New tires should be first installed to the front wheels and subjected to break-in operation before they are moved to
the rear wheels. Since the new tires grow during the initial period of use, adjust their inflation pressures after break-in
operation.
Break-in operation should be performed at 60 km/h (37 mph) or lower speed over a distance of more than 200 km (124
miles).
2. Use tires of the same brand, size, pattern and plies. Avoid mixed use of different types of tires, as there is a danger
of deterioration in handling and stability.
3. The difference in outside diameter between the inner and outer tires of the double tire should be limited to 12 mm
(0.47 in.) or less. If there is a difference, install the smaller diameter tire inside.
4. Since snow tires are slightly different in size from general tires of the same size, avoid mixed use of a snow tire and
general tire as double tire.

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

129

To lower
Turn the valve counterclockwise by the wrench handle.
NOTE:
After using, push the jack all the way down and close the valve.
CAUTION:
Do not overload when raising the jack.

TOWING
When using the towing hook, observe the following:
Make sure that the towing angle of hook does not exceed the limits shown in
illustration. Make sure that no load is abruptly placed on the towing hook.

NOTE:
The angles specified in illustration hold good when your vehicle Is towed by a
towing vehicle about the same size.
When your vehicle is towed, pay attention to the following points

荫

Use strong ropes and fasten the ropes to the hooks in such a way that they

won't be allowed to come off.

128

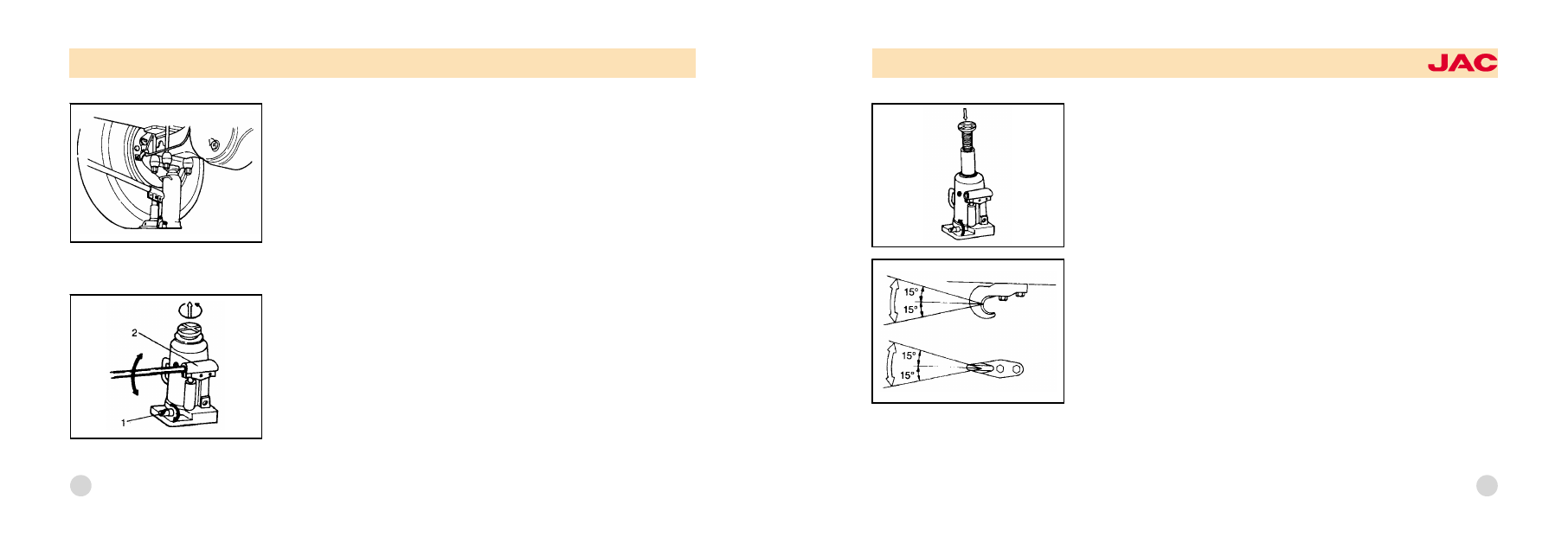

THE POSITION OF REAR WHEEL

NOTE:
Do not place the jack under Rod-Radius.

HOW TO OPERATE THE JACK
To raise
If the jack-up point is high, extend the jack by turning the jack head counter鄄
clockwise. Close the valve 1 by turning it clockwise and then insert the wrench
handle into the socket 2 and move it up and down.
