Лампы боковых повторителей указателей поворотов

Для замены ламп боковых повторителей указателей поворота:

■ Надавите на рассеиватель, чтобы освободить защелку.
■ Выверните расположенный внизу крепежный винт.
■ Замените перегоревшую лампу.
■ Заверните крепежный винт.
■ Установите на место рассеиватель, проследив, чтобы он был зафиксирован

защелкой.

130

Работы, выполняемые самостоятельно

131

Задние осветительные приборы
Для замены ламп задних фонарей:
■ Выкрутите винты 1 крепления рассеивателя.
■ Снимите рассеиватель.
Лампы расположены следующим образом:
2. Указатели поворотов, сферическая лампа.
3. Стоп(сигнал, сферическая лампа.
4. Габаритные фонари, сферические лампы.
5. Фонарь заднего хода или задний противотуманный фонарь, сферическая лампа.
6. Фонари освещения номерного знака, сферическая лампа.
Все лампы съемные, со штифтовым цоколем.
■ Установите рассеиватель на место.
■ Закрутите винты 1 крепления рассеивателя.
ПРИМЕЧАНИЕ: задние фонари и фонари освещения номерного знака модифика(
ций с кузовом «фургон» описаны в соответствующих разделах.

Работы, выполняемые самостоятельно

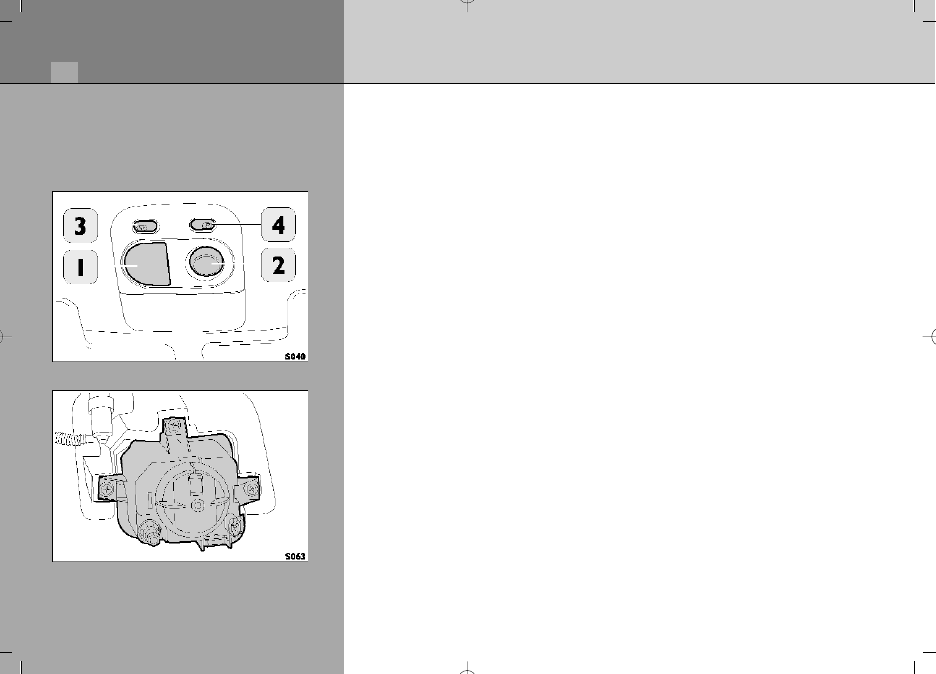

Освещение кабины
Для замены ламп:
■ Извлеките плафон потолочного светильника из корпуса.

Лампы располагаются в следующем порядке:
1. Две цилиндрические лампы.
2. Трубчатая лампа (лампа направленного света).

■ Установите светильник на место.

3. Выключатель лампы направленного света.
4. Выключатель лампы направленного света.

Противотуманные фары (если установлены)
Для замены лампы:
■ Изнутри снимите защитную крышку, чтобы получить доступ к лампе.
■ Освободите патрон от пружинных фиксаторов.
■ Замените галогенную лампу.
■ Не прикасайтесь пальцами к стеклу галогенной лампы. Это может привести к

ухудшению ее работы.

■ Установите на место пружинные фиксаторы, удерживающие патрон.
■ Установите на место защитную крышку.

132

Работы, выполняемые самостоятельно

133

Меры предосторожности при работе с установленными на автомобиле
электронными блоками управления
Во избежание неправильных действий, которые могут привести к выходу из строя
установленных на автомобиле электронных блоков управления, рекомендуем сле(
довать приведенным ниже мануалм.
■ При проведении электросварочных работ на шасси: отсоедините от аккумуля(

торной батареи положительный провод и присоедините его к массе шасси; от(
соедините разъемы от электронных блоков управления.
При проведении сварочных работ рядом с электронным блоком управления
снимите электронный блок с шасси. Для сварочных работ используйте постоян(
ный ток. Следите, чтобы сварочный аппарат был расположен как можно ближе
к предполагаемому месту сварки. Следите за тем, чтобы провода аккумулятор(
ной батареи не шли параллельно электрическим проводам автомобиля.

■ Категорически запрещается подключать и отключать разъемы блоков управле(

ния, находящихся под напряжением, а также осуществлять эти же операции при
работающем двигателе.

■ Перед включением аккумуляторной батареи по окончании любых работ, кото(

рые требовали ее отключения, убедитесь в том, что клеммы надежно закрепле(
ны на выводных штырях.

■ Не отсоединяйте аккумуляторную батарею при работающем двигателе.
■ Не используйте зарядное устройство для запуска двигателя.
■ При замене электронных блоков отключайте аккумуляторную батарею.
■ При проведении каких(либо работ, температура которых превышает 80°C,

снимите электронные блоки с автомобиля.

Работы, выполняемые самостоятельно
