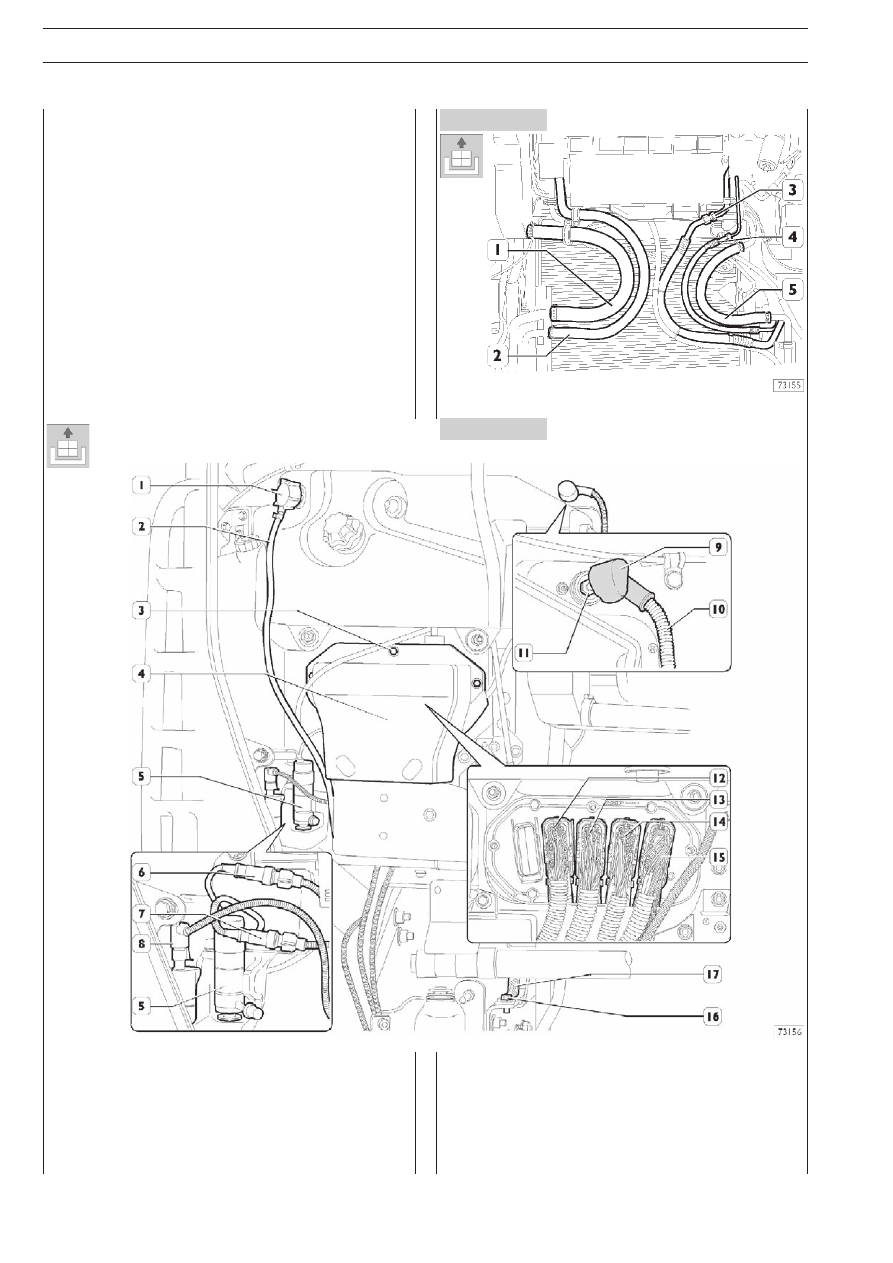

Снятие бампера

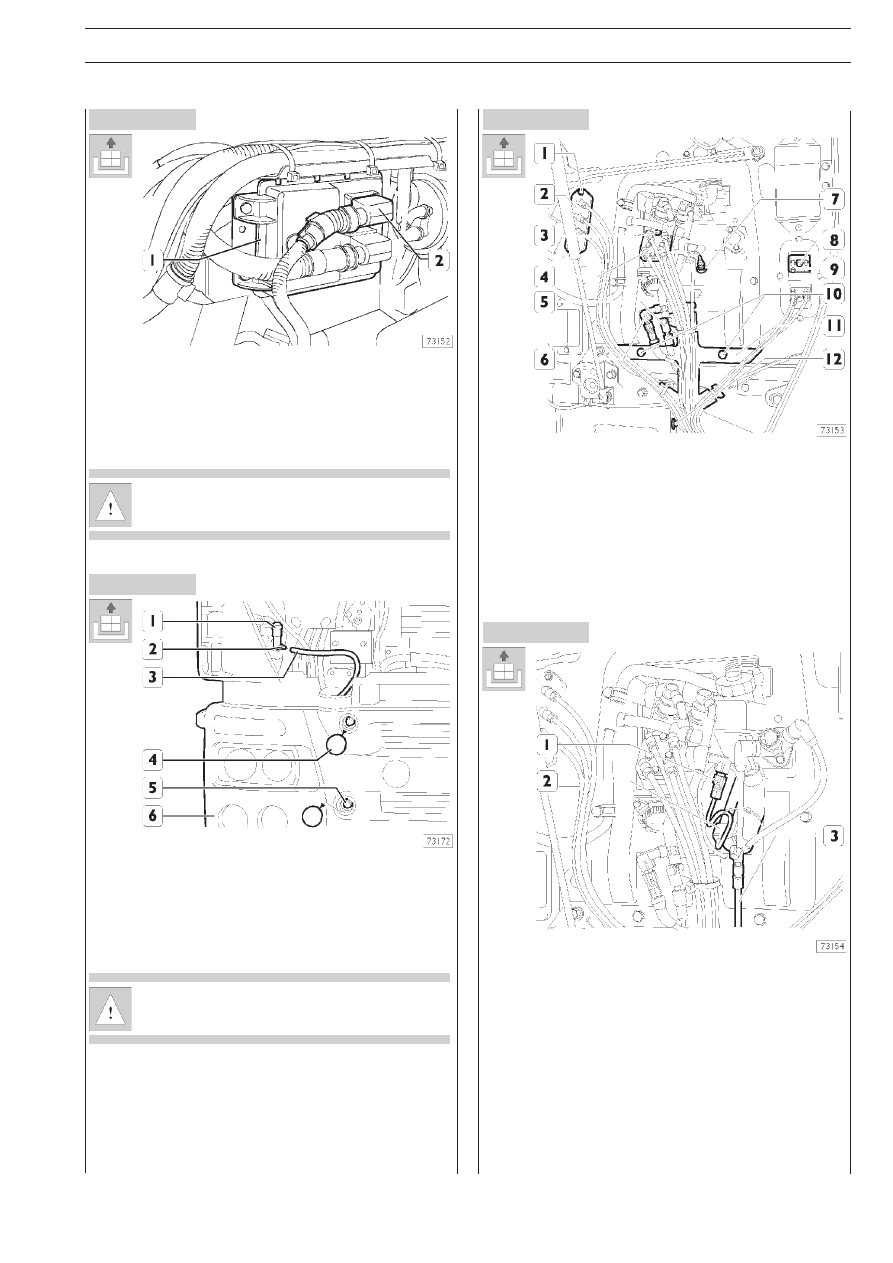

Отсоедините электрический разъем (2) от компьютера пе&
реднего контура электронного оборудования (F.F.C.) (1).
После отсоединения разъема (2) включается бло&
кировка откидывания кабины.
Отсоедините трубку (3) от электронасоса (1) омывателей
фар. Установите на штуцер заглушку (2), чтобы жидкость не
вытекла из бачка. Извлеките заглушки (4) и отверните четы&
ре гайки (5) крепления бампера (6) к кабине.
Придержите бампер (6), а затем снимите его с кабины, от&
вернув гайки крепления бампера к боковым кронштейнам.
При снятом бампере отверните болт крепления
массового провода к раме шасси.
Отверните гайки (1) и снимите пластину (2) в сборе с труб&
ками с перегородки.
Отверните болты (3) и снимите пластину (4) в сборе с труб&
ками с клапанного распределителя.
Выверните болты (8) и снимите крышку (9) с перегородки.
Разъедините электрические разъемы (5) и (6). Отверните бол&
ты (10) и (12) и отсоедините от кабины кронштейн (11) под&
держки электропроводки и трубопроводов. Отсоедините
трубку (7) от пневмосистемы регулировки рулевой колонки.
На автомобилях с механической КП ZF16S... отсоедините
электрический разъем (1) от главного цилиндра (2). Отсоеди&
ните магистраль (3) и слейте масло в подходящую емкость.
