S
TRALIS
ДВИГАТЕЛЬ F3B
201
Испр. — апрель 2002 г.
Рисунок 157
Рисунок 158
Рисунок 159
Рисунок 160
Схема нанесения силиконового герметика.
Устанавливайте объединенную крышку коренных
подшипников на картер не более, чем через
10 минут после нанесения герметика.
Соответствующими захватами и талью установите объедиO
ненную крышку коренных подшипников (1) на картер.
Динамометрическим ключом (2) затяните наружные болты
с шестигранными углублениями (1) крутящим моментом

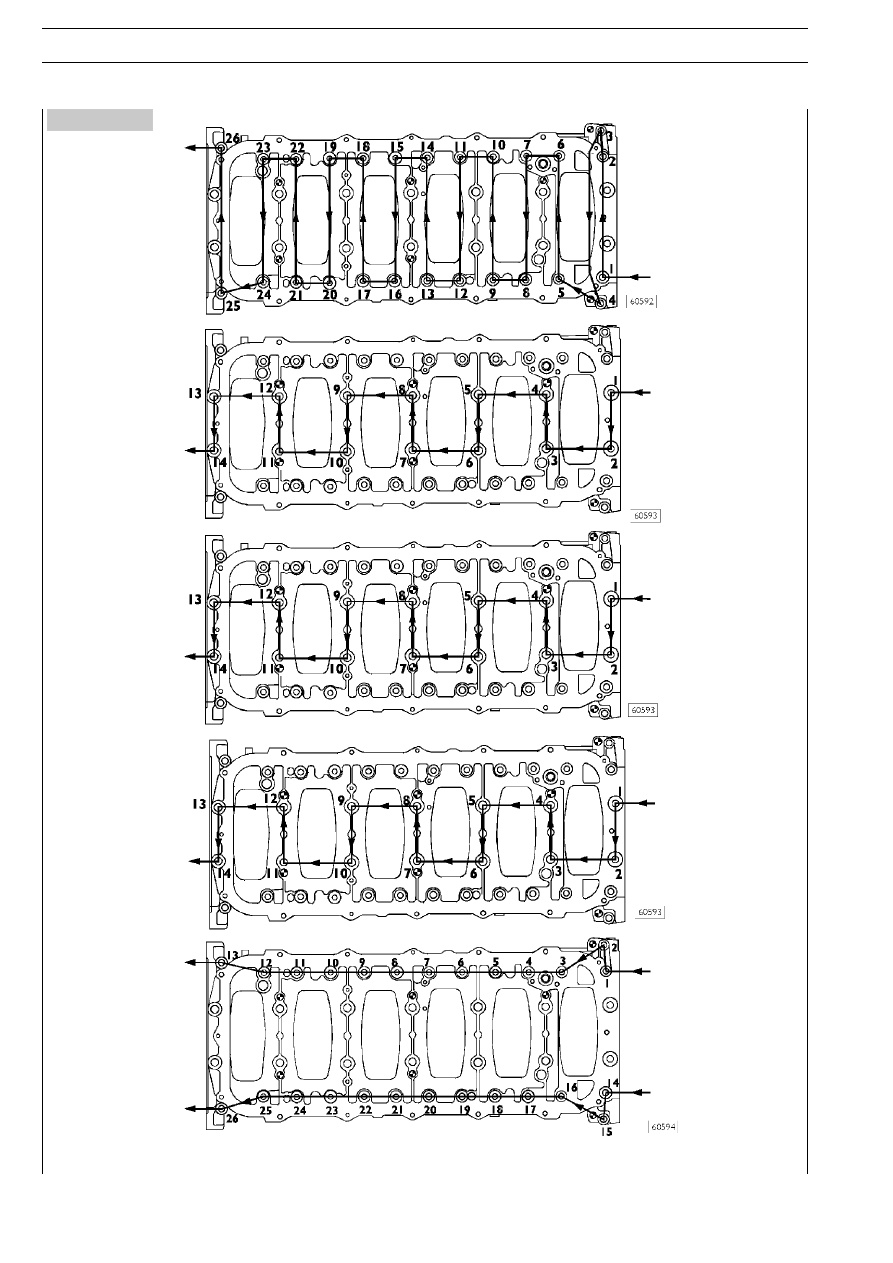

30 Н·м в последовательности, указанной на стр. 202.
Динамометрическим ключом (3) затяните внутренние болты
(1) крутящим моментом 120 Н·м. В два приема доверните
их на угол 60° и 55° инструментом 99395216 (4). ДоверO
ните наружные болты (1, рисунок 159) на угол 60° инструO
ментом 99395216 (4).
