7B-116 Automatic Transmission (Smoother)

• Abnormal play in the thrust direction

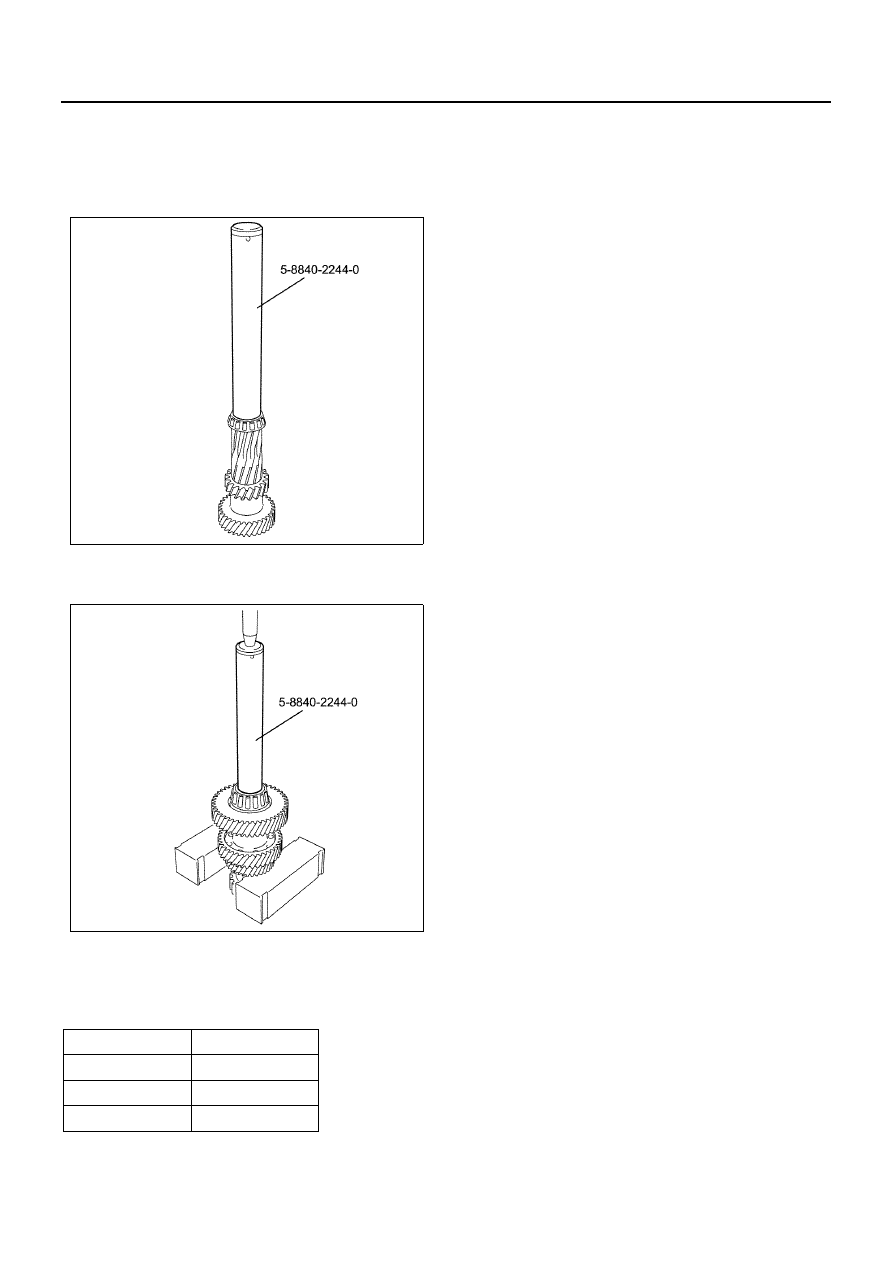

Assembly

1. Use an installer (5-8840-2244-0) to press fit the

counter rear bearing with a press.

2. Use an installer (5-8840-2244-0) to press fit the

counter front bearing with a press.

3. Use snap ring pliers to install the snap ring that

fixes the bearing.

• Select the thickest snap ring from among the

three types that can be installed.

Caution:
If the snap ring is deformed or damaged, replace it with
a new one and check to make sure it is installed
securely.

Thickness (mm)

Color Code

1.9

Blue

2.1

Yellow

2.3

Pink

N7A1255E

N7A1256E

Automatic Transmission (Smoother) 7B-117

Special Tools

Illustration

Tool No.

Tool Name

5-8840-2587-0

Bearing Remover

5-8840-2244-0

Bearing Installer

5884025870

5884022440

7B-118 Automatic Transmission (Smoother)

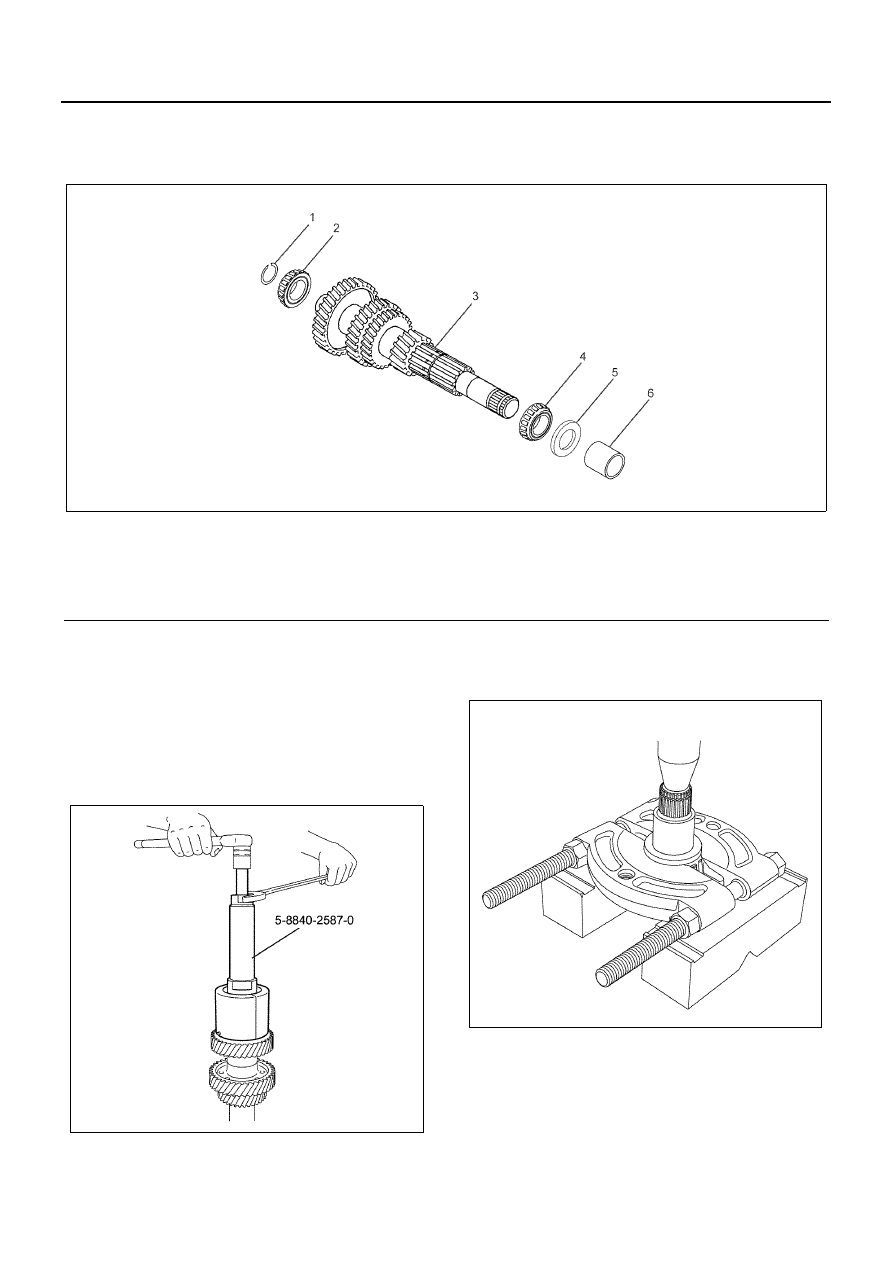

Counter Shaft (6-Speed)

Components



Disassembly

1. Use snap ring pliers to remove the snap ring that

fixes the bearing.

2. Use a bearing remover (5-8840-2587-0) to remove

the counter front bearing.

• Use a 303173 bearing remover insert and

44802 collet.

3. Use a bearing remover to remove the collar and

thrust washer with a press.

4. Use a bearing remover (5-8840-2587-0) to remove

the counter rear bearing.

• Use a 303173 bearing remover insert and

44802 collet.

Legend

1. Snap Ring

4. Counter Rear Bearing

2. Counter Front Bearing

5. Thrust Washer

3. Counter Shaft Assembly

6. Collar

N7A1257E

N7A1253E

N7A1259E

Automatic Transmission (Smoother) 7B-119

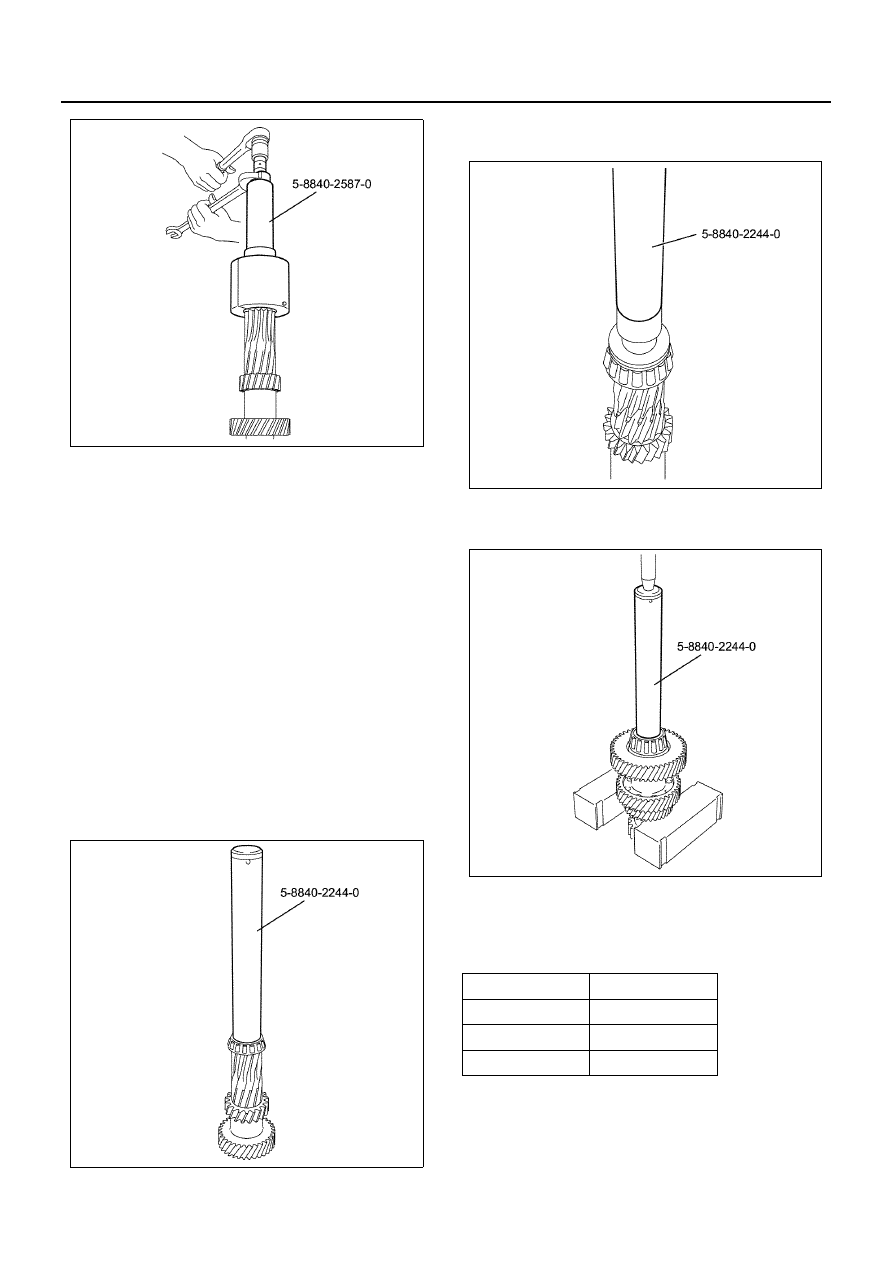

Inspect each disassembled part. Replace or repair as
required if anything is worn or damaged or if any other
defect is discovered.

5. Inspect each gear profile for damage and wear. If

any abnormality is detected, replace the applicable
gear.

6. Inspect each of the bearings for the following

characteristics. If any abnormality is detected,
replace the applicable bearing.

• Smoothness of rotation
• Noise
• Damage, rust, or other visible abnormality
• Abnormal play in the thrust direction

Assembly

1. Use an installer (5-8840-2244-0) to press fit the

counter rear bearing with a press.

2. Use an installer (5-8840-2244-0) to press fit the

collar and thrust washer with a press.

3. Use an installer (5-8840-2244-0) to press fit the

counter front bearing with a press.

4. Use snap ring pliers to install the snap ring that

fixes the bearing.

• Select the thickest snap ring from among the

three types that can be installed.

Caution:
If the snap ring is deformed or damaged, replace it with
a new one and check to make sure it is installed
securely.

N7A1254E

N7A1255E

Thickness (mm)

Color Code

1.9

Blue

2.1

Yellow

2.3

Pink

N7A1262E

N7A1256E
