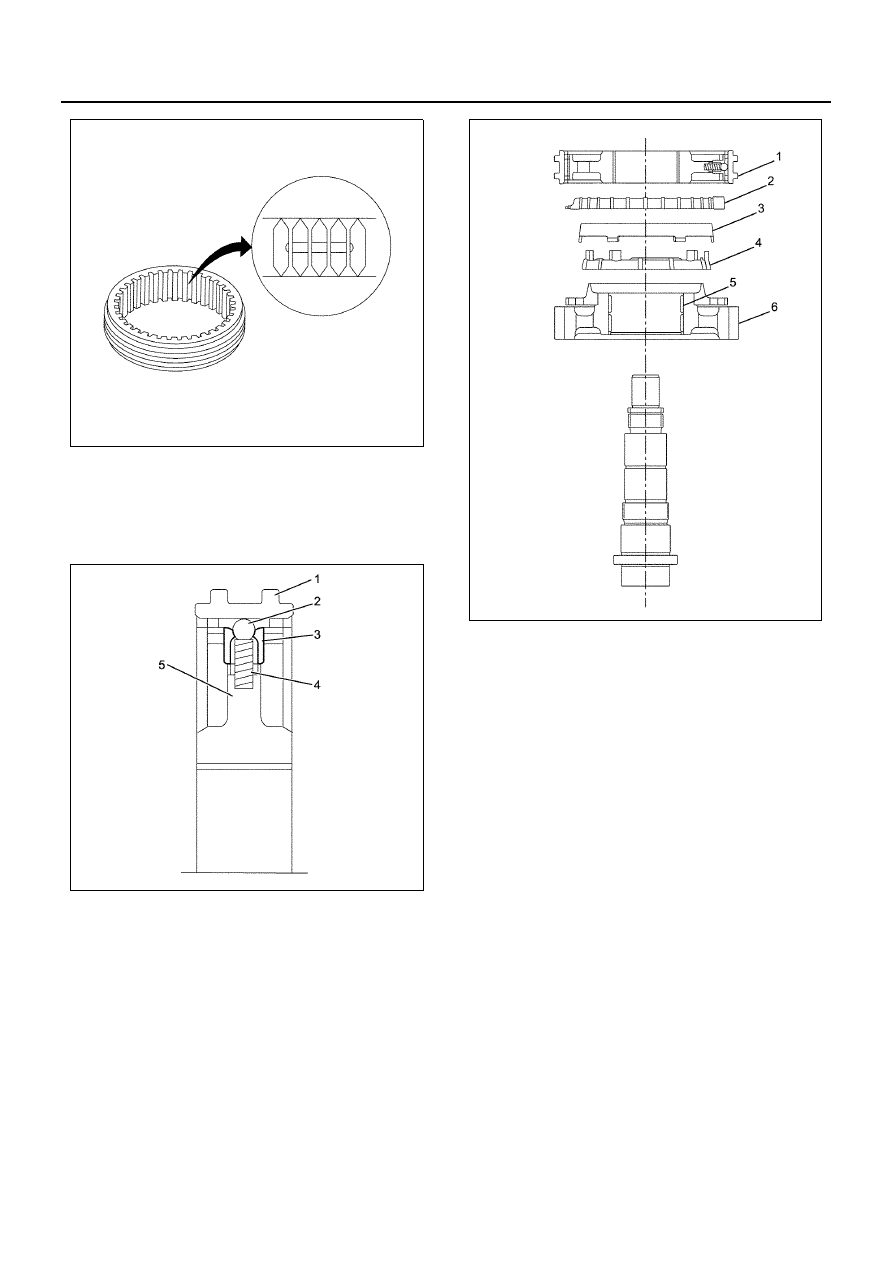

7B1-36 MANUAL TRANSMISSION (MZZ)

5. Install the sleeve (1) to the clutch hub (5). The

sleeve should press slightly against the block.

6. Press on the ball (2), the block (3), and the spring

(4). Insert the sleeve into the ball groove until it
touches the ball.

7. Apply 5W-30 engine oil to the needle bearing, 2nd

gear thrust surface, and the tapered surface of the
synchronization cone. Face the dog gear upward
and attach the 2nd gear (6) and needle bearing (5)
to the main shaft.

8. Attach the 2nd-gear inside ring (4), 2nd-gear out-

side ring (3), and 2nd-gear block ring (2) so that the
teeth of the outside ring mesh with those of the dog
gear.

9. Insert the 6 pawls on the inside ring into the holes

in the hub.

10. Use the installer (5-8840-2345-0) to press the 2nd

/ 3rd clutch hub assembly and sleeve (1) into place.

11. Attach the 3rd-gear block ring (7), 3rd-gear outside

ring (6), 3rd-gear inside ring (5) so that the six teeth
mesh with those of the hub. Make sure to thor-
oughly apply 5W-30 engine oil to both sides of the
inside ring and outside ring as well as the inside
surface of the block ring.

12. Apply 5W-30 engine oil to the needle bearing, 3rd-

gear thrust surface, and the tapered surface of the
synchronization cone. Face the dog gear down-
ward and press-fit the 3rd gear (4), needle bearing
(3), and collar (2) using the installer (5-8840-2345-
0) so that the teeth of the outer ring mesh with
those of the dog gear of the 3rd gear.

13. Use a pair of pliers to install the snap ring (1).

Caution:

• If the snap ring is bent or otherwise damaged, it

must be replaced with a new one.

• Be sure that the snap ring is completely installed to

the snap ring groove.

N7A1210E

N7A1211E

N7A1212E

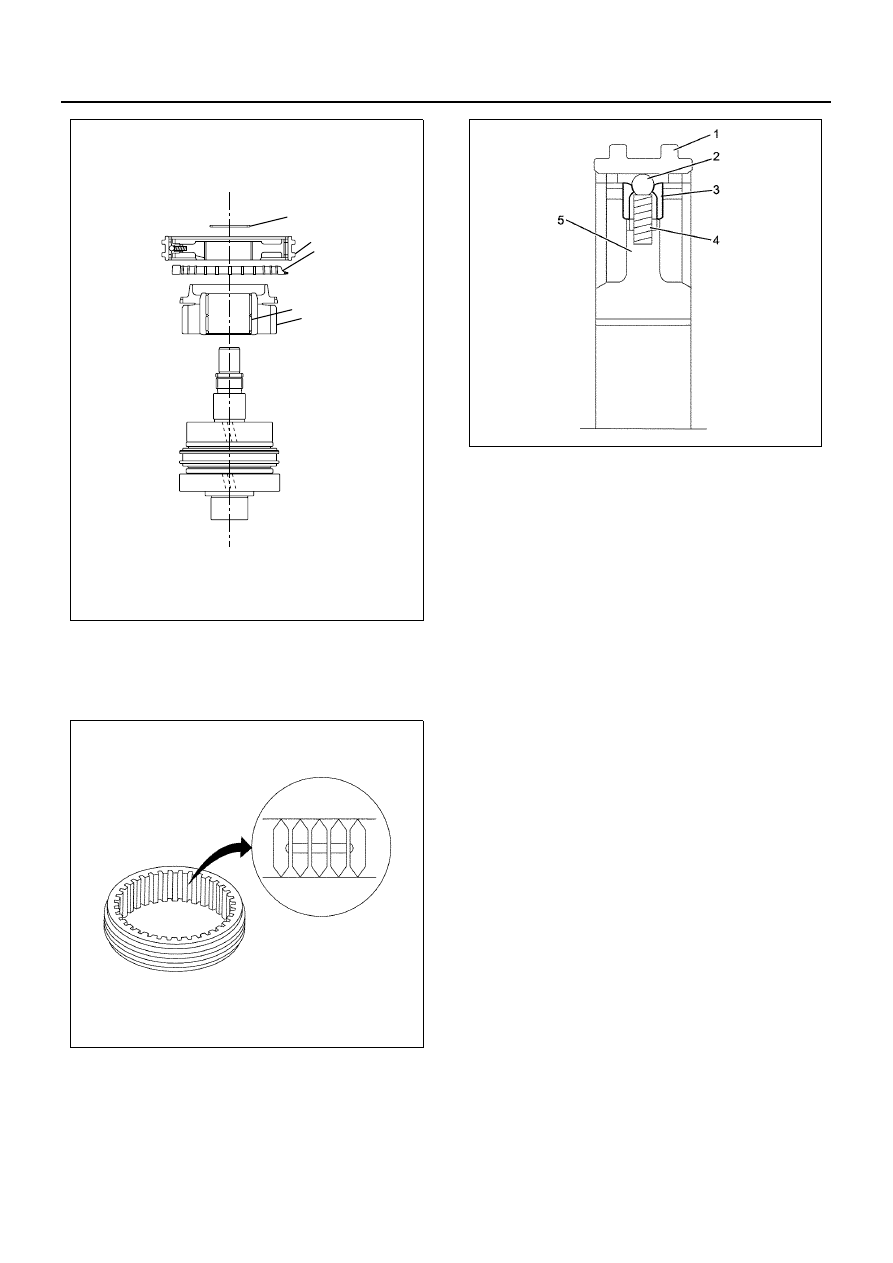

MANUAL TRANSMISSION (MZZ) 7B1-37

14. Install the block and spring to the 4th / 5th clutch

hub.

15. Insert the 3 balls into the 3 insert grooves inside the

sleeve. Position the balls carefully to set the phase.

16. Install the sleeve (1) to the clutch hub (5). The

sleeve should press slightly against the block.

17. Press on the ball (2), the block (3), and the spring

(4). Insert the sleeve into the ball groove until it
touches the ball.

18. Apply engine oil (5W-30) to the needle bearing, the

4th gear thrust surfaces, and the synchrotron
taper.

19. Install the 4th gear (5) and the needle bearing (4)

to the main shaft. The dog gear must be facing up.

20. Apply engine oil (5W-30) to the 4th block ring (3).
21. Use the installer (5-8840-2345-0) to press the 4th /

5th clutch hub assembly and sleeve (2) into the
groove in the 4th / 5th block ring.

22. Use a pair of pliers to install the snap ring (1).

Caution:

• If the snap ring is bent or otherwise damaged, it

must be replaced with a new one.

• Be sure that the snap ring is completely installed to

the snap ring groove.

N7A1213E

N7A1210E

N7A1211E

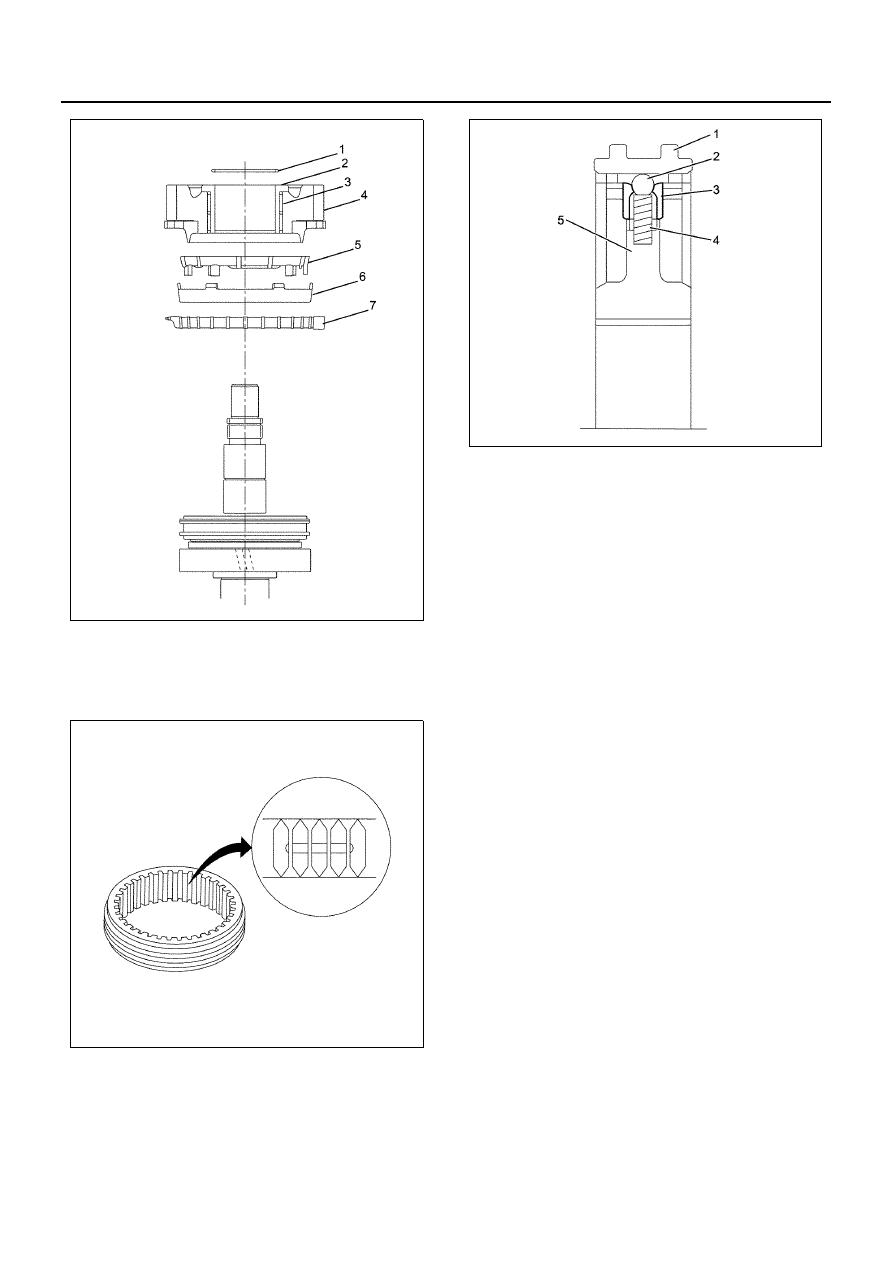

7B1-38 MANUAL TRANSMISSION (MZZ)

23. Install the block and spring to the 1st / reverse

clutch hub.

24. Insert the 3 balls into the 3 insert grooves inside the

sleeve. Position the balls carefully to set the phase.

25. Install the sleeve (1) to the clutch hub (5). The

sleeve should press slightly against the block.

26. Press on the ball (2), the block (3), and the spring

(4). Insert the sleeve into the ball groove until it
touches the ball.

27. Apply engine oil (5W-30) to the needle bearing, the

1st gear thrust surfaces, and the synchrotron taper.

28. Install the 1st gear (6) and the needle bearing (5)

to the main shaft. The dog gear must be facing up.

29. Assemble the 1st-gear inside ring (4), 1st-gear out-

side ring (3), and 1st-gear block ring (2) in that or-
der. Then attach them so that the teeth of the outer
ring mesh with those of the dog gear of the 1st
gear. Be sure to thoroughly apply 5W-30 engine oil
to both sides of the inside ring and outside ring as
well as the inside surface of the block ring.

30. Insert the 6 pawls on the 1st gear inside ring into

the 6 hub holes.

31. Use the installer (5-8840-2345-0) to press the 1st /

reverse clutch hub assembly and sleeve (1) into
place.

1

4

5

2

3

N7A0537E

N7A1210E

N7A1211E

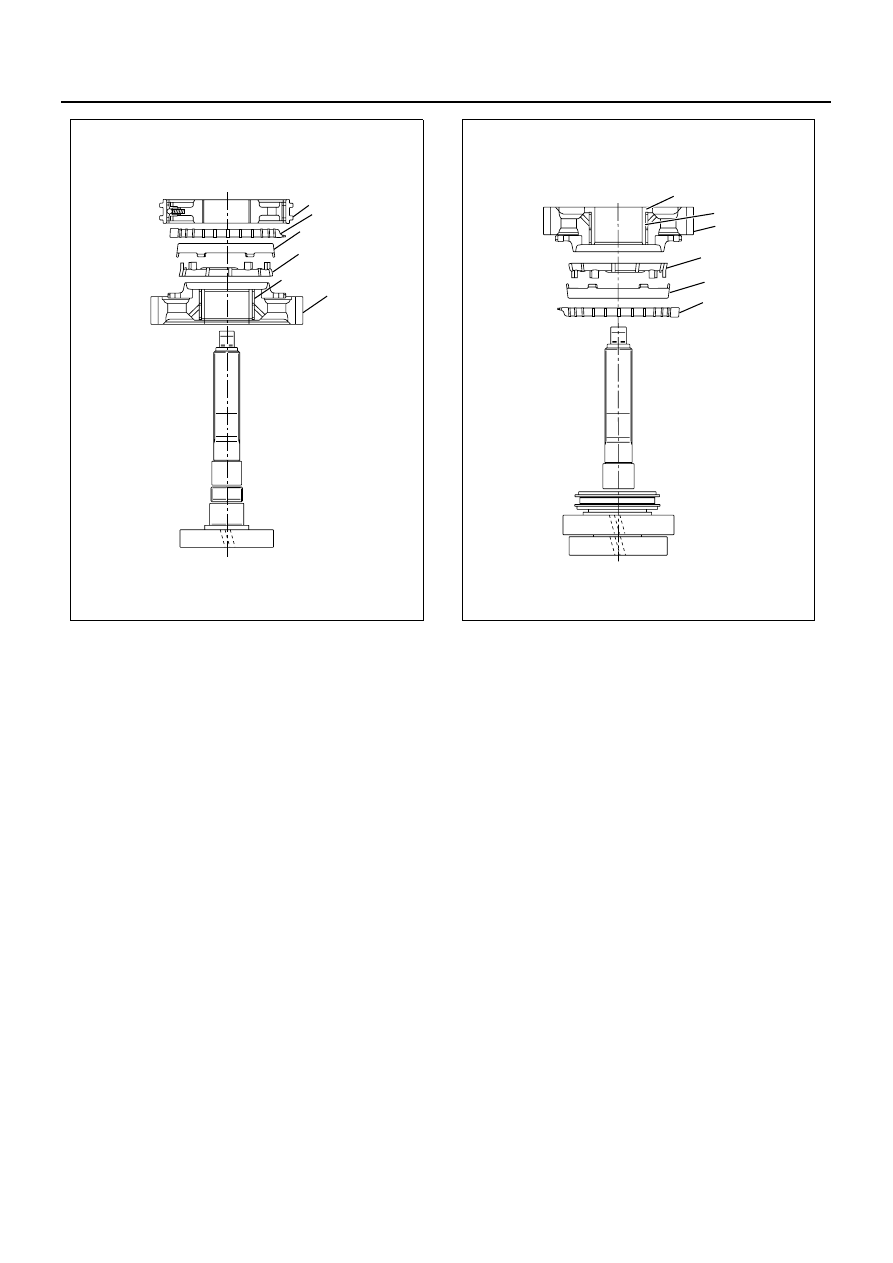

MANUAL TRANSMISSION (MZZ) 7B1-39

32. Apply engine oil (5W-30) to the reverse gear block

ring (6), the reverse outside ring (5), and the re-
verse inside ring (4).

33. Align the block ring groove phase with the 1st / re-

verse clutch hub assembly and sleeve.

34. Install the block ring.
35. Apply engine oil (5W-30) to the needle bearing and

the reverse gear thrust surfaces.

36. Align the reverse gear with the pawl on the outer

ring to set the synchrotron phase.

37. Use the installer (5-8840-2345-0) to press the re-

verse gear (3), the needle bearing (2), and the col-
lar (1) into place.

38. Install the spacer (2).
39. Use the installer (5-8840-2345-0) to press the

bearing (1) into place. The bearing surface 'A' mark
(4) must be facing up. The bearing surface 'B' mark
(3) must be facing down.

1

2

3

4

5

6

N7A0391E

4

3

1

2

5

6

N7A0538E
