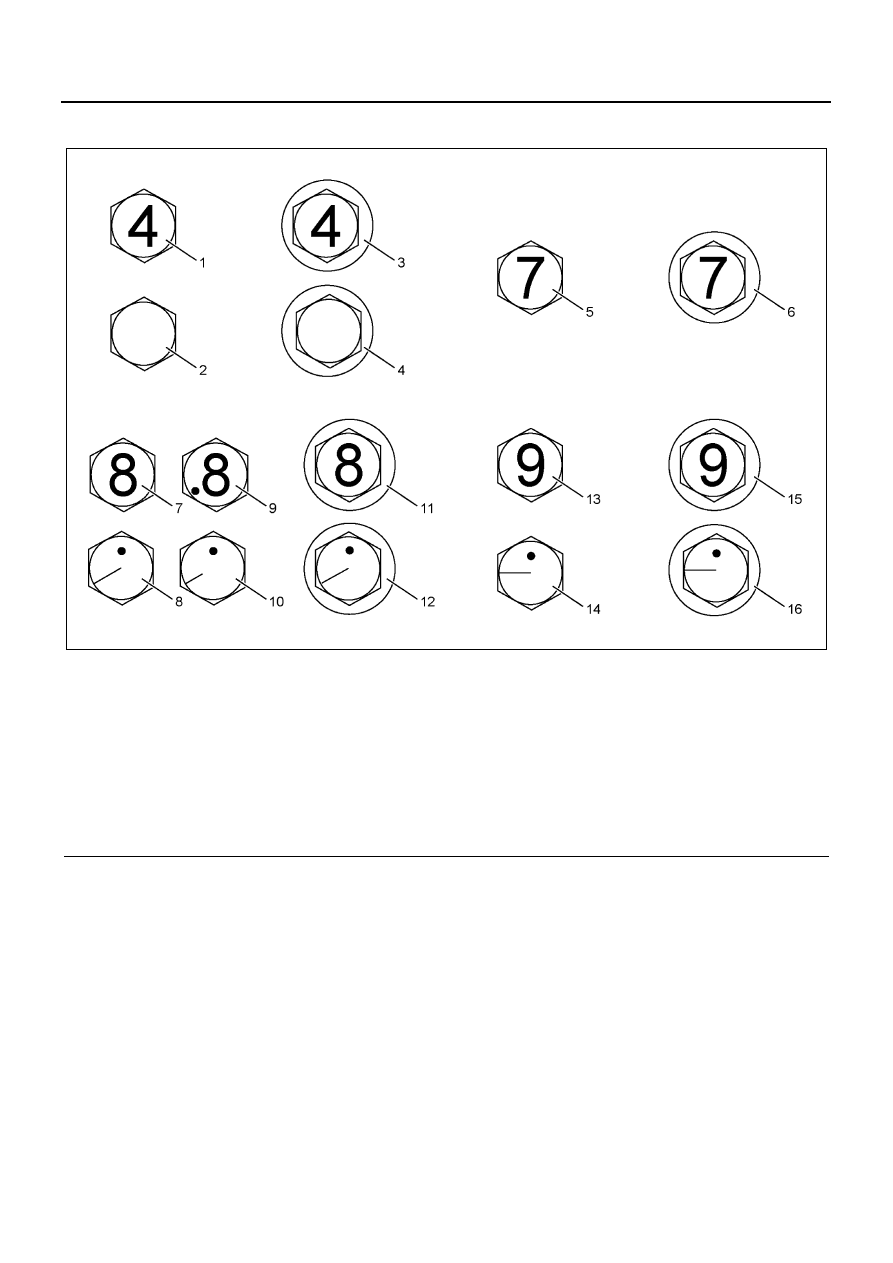

GENERAL INFORMATION 0A-21 The asterisk * indicates that the bolts are used for female-threaded parts that are made of soft materials such as cast- M22 × 1.5 251.1 — 413.8 (25.6 — 42.2/185.2 — 305.2) — 362.8 — 544.3 (37.0 — 55.5/267.6 — 401.5) — *M22 × 2.5 217.7 — 327.5 (22.2 — 33.4/160.6 — 241.6) — 338.3 — 507.0 (34.5 — 51.7/249.5 — 373.9) — M24 × 2 358.9 — 539.4 (36.6 — 55.0/264.7 — 397.8) — 430.0 — 711.0 (43.9 — 72.5/317.2 — 524.4) — *M24 × 3 338.3 — 507.0 (34.5 — 51.7/249.5 — 373.7) — 406.0 — 608.0 (41.4 — 62.0/299.5 — 448.4) — N ⋅m (kg⋅m/lb⋅ft) Strength Class 8.8 9.8 9T Bolt Identification Hexagon Head Bolt Flange Bolt Hexagon Head Bolt Flange Bolt M6 × 1 5.6 — 11.2 (0.6 — 1.1/4.1 — 8.3) 6.6 — 12.2 (0.6 — 1.2/4.9 — 9) — — M8 × 1.25 13.4 — 25.7 (1.4 — 2.6/9.9 — 19) 15.3 — 28.4 (1.6 — 2.9/11.3 — 20.9) 16.7 — 30.4 (1.7 — 3.1/12.3 — 22.4) 18.1 — 33.6 (1.9 — 3.4/13.3 — 24.8) M10 × 1.25 31.3 — 52.5 (3.2 — 5.4/23.1 — 38.7) 35.4 — 58.9 (3.6 — 6.1/26.1 — 43.4) 37.3 — 62.8 (3.8 — 6.4/27.5 — 46.3) 42.3 — 70.5 (4.3 — 7.2/31.2 — 52) *M10 × 1.5 31.3 — 51.4 (3.2 — 5.2/23.1 — 37.9) 34.5 — 57.5 (3.5 — 5.8/34.5 — 42.4) 36.3 — 59.8 (3.7 — 6.1/26.8 — 44.1) 40.1 — 66.9 (4.1 — 6.8/29.6 — 49.3) M12 × 1.25 69.3 — 104.0 (7.1 — 10.6/51.1 — 76.7) 77.7 — 116.5 (7.9 — 11.9/57.3 — 85.9) 75.5 — 113.8 (7.7 — 11.6/55.7 — 83.9) 85.0 — 127.5 (8.7 — 13.0/62.7 — 94) *M12 × 1.75 64.8 — 96.1 (6.6 — 9.8/47.8 — 70.9) 71.4 — 107.2 (7.3 — 10.9/52.7 — 79.1) 71.6 — 106.9 (7.3 — 10.9/52.8 — 78.8) 79.5 — 119.2 (8.1 — 12.2/58.6 — 87.9) M14 × 1.5 106.2 — 158.8 (10.8 — 16.2/78.3 — 117.1) 114.9 — 172.3 (11.7 — 17.6/84.7 — 127.1) 113.8 — 170.6 (11.6 — 17.4/83.9 — 125.8) 123.4 — 185.1 (12.6 — 18.9/91 — 136.5) *M14 × 2 100.6 — 149.8 (10.3 — 15.3/74.2 — 110.5) 108.2 — 162.2 (11.1 — 16.6/79.8 — 119.6) 106.9 — 160.0 (10.9 — 16.3/78.8 — 118) 115.5 — 173.3 (11.8 — 17.7/85.2 — 127.8) M16 × 1.5 154.3 — 232.5 (15.7 — 23.7/113.8 — 171.5) 171.1 — 256.7 (17.4 — 26.2/126.2 — 189.3) 160.0 — 240.3 (16.3 — 24.5/118 — 177.2) 176.9 — 265.3 (18.0 — 27.1/130.5 — 195.7) N ⋅m (kg⋅m/lb⋅ft) Strength Class 4.8 4T 7T Bolt Identification Hexagon Head Bolt Flange Bolt Hexagon Head Bolt Flange Bolt |
