SERVICE INFORMATION 00-23

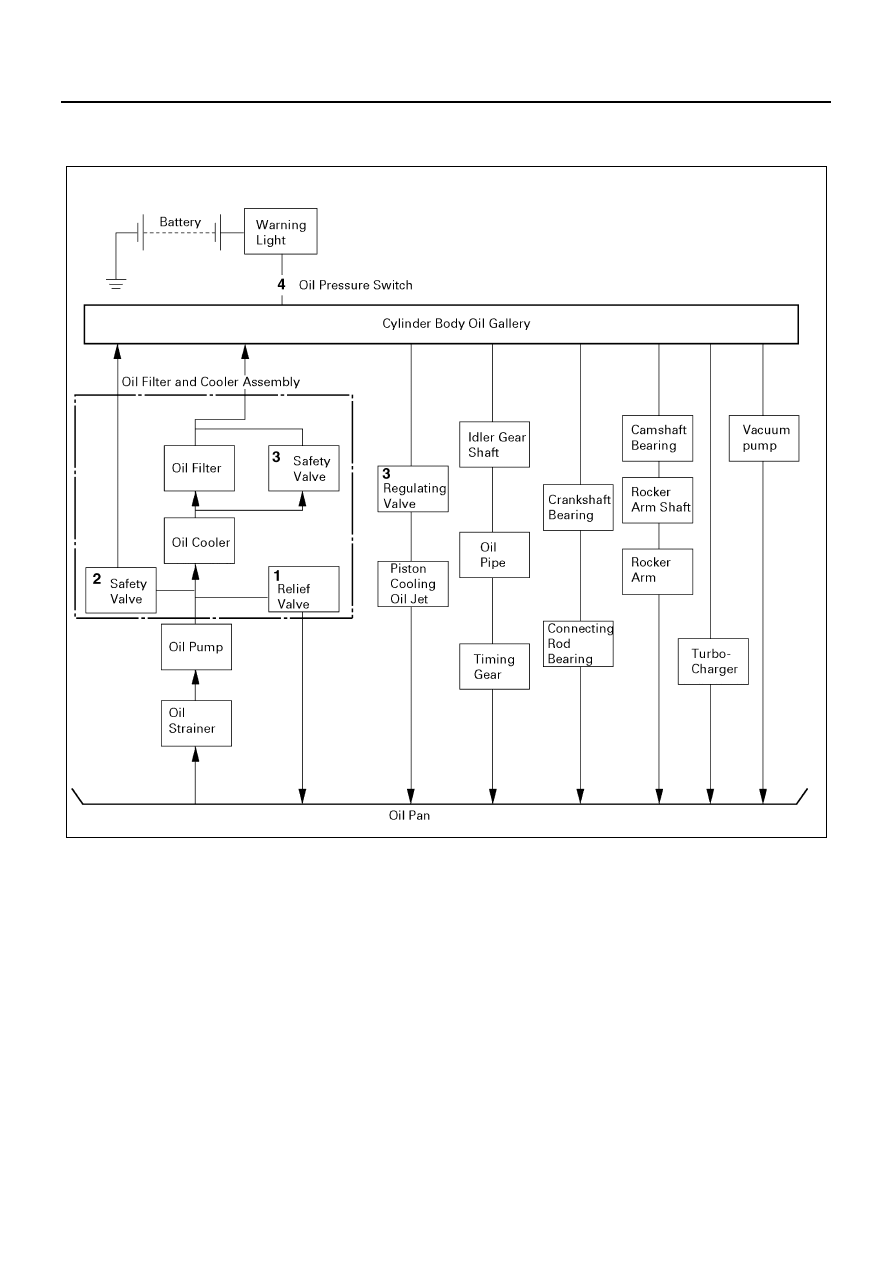

Lubrication Chart

4JB1, 4JB1-TC, 4JG2, 4JH1-TC, Oil Filter & Oil Cooler

Operating Pressure
Oil filter relief valve (1): 559 — 618 kPa (5.7 — 6.3 kg/cm

2

/81 — 90 psi)

Oil cooler safety valve (2): 314 — 373 kPa (3.2 — 3.8 kg/cm

2

/46 — 54 psi)

Oil filter safety valve (3): 78 — 118 kPa (0.8 — 1.2 kg/cm

2

/11 — 19 psi)

Oil pressure switch (4): 29.4 — 49.0 kPa (0.3 — 0.5 kg/cm

2

/4.3 — 7.1 psi)

The 4J Series engine lubricating system is a full flow type.
Lubricating oil is pumped from the oil pump to the cylinder body oil gallery through the oil cooler and the oil filter (re-
placeable type oil filters have on oil cooler). It is then delivered to the vital parts of the engine from the cylinder body
oil gallery.

N6A3001E

00-24 SERVICE INFORMATION

MAIN DATA AND SPECIFICATIONS

Main Data and Specifications

Notice:
G.EXP: General Export Model
EC: European Countries
Emission Gas Control Standard

′91/542A: Euro 1
′91/543 B: Euro 2

Engine model

4JB1 / 4JB1-TC

4JG2

4JH1-TC

Item

Engine type

Four-cycle, overhead valve, water injection

Combustion chamber type

Direct injection

Swirl

Direct injection

Cylinder liner type

Dry type, chrome plate, stainless steel tube

Timing train system

Gear drive

Gear and Belt Drive

Gear drive

No. of cylinders
— Bore

× stroke

mm (in)

4 — 93

× 102

(3.66

× 4.02)

4 — 95.4

× 107

(3.76

× 4.21)

4 — 95.4

× 104.9

(3.76

× 4.16)

No. of piston rings

Compression rings: 2 / Oil ring: 1

Total piston dis-
placement

cm

3

 (in

3

)

2,771 (169.0)

3,059 (186.6)

2,999 (183.3)

Compression ratio (to 1)

18.2 (4JB1)

18.1 (4JB1-TC)

20.1

18.3

Compression
pressure

kPa (kg/cm

2

/psi)

3,038 (31/441)

3,334 (34/483.8)

2,746 (28/398)

Engine weight
(Dry)

N (kg/lb)

Approximately

2,245 (229/505)

(4JB1)

2,511 (256/564)

(4JB1-TC)

Approximately

2,403 (245/540)

Approximately

2,500 (255/562)

Fuel injection order

1 — 3 — 4 — 2

Fuel injection tim-
ing

deg BTDC 12 (

′91/542A)

(4JB1)

BTDC 4 (4JB1-TC)

TDC 0

° (Belt ′91/

542B)

Not Adjustment

Specified fuel type

SAE No. 2 diesel fuel

Idling speed

rpm

750 — 790

700 — 740

675 — 725

Valve clearance
(AT cold)

Intake: mm (in)

0.40 (0.016)

Exhaust: mm (in)

0.40 (0.016)

Valve clearance
(AT hot)

Intake: mm (in)

0.45 (0.018)

Exhaust: mm (in)

0.45 (0.018)

Intake valves

Open at (BTDC)

deg

24.5

Close at (BTDC)

deg

55.5

Exhaust valves

Open at (BTDC)

deg

54

Close at (BTDC)

deg

26

SERVICE INFORMATION 00-25

Engine model

4JB1 / 4JB1-TC

4JG2

4JH1-TC

Item

Lubrication system

Lubrication method

Pressurized circulation

Specified engine oil (API grade)

CC (4JB1)

CD (4JB1-TC)

CC

CD

Oil pump type

Gear

Oil filter type

Disposable cartridge (Spin-on) Paper element

Oil capacity
(Including oil filter)

lit (US/UK gal)

6.6 — 7.1 (1.74 — 1.87/2.62 — 2.82)

(For EC 6.2 — 8.2 (2.17 — 1.64/1.36 —

1.80))

6.0 — 8.0 (1.59 —

2.11/2.38 — 3.18)

Oil cooler type

Water cooled

Fuel system

Injection pump type

Bosch distributor

Bosch VP44

Governor type

Mechanical (Partially variable speed) (For

EC Variable speed)

Electronically con-

trolled fuel injection

system

Injection nozzle type

Hole

Pinttle

Hole

Injection nozzle
opening pressure

kPa (kg/cm

2

/psi)

18,142 (185/2,631)

(4JB1)

1st: 19,500 (199/

2,830)

2nd: 26,500 (270/

3,840) (4JB1-TC)

14,710 (150/2,133)

1st: 19,500 (199/

2,830)

2nd: 33,800 (345/

4,906)

Main fuel filter type

Cartridge paper element and water separa-

tor

Cartridge paper ele-

ment with built in

water separator

Air cleaner type

Dry paper element

Generator capac-
ity

V — A (W)

12 — 40 (480) and

12 — 15 (600)

12 — 50

12 — 60 (720)
12 — 80 (960)

Starter motor out-
put

V — kW

12 — 2.0 and 12 —

2.2

12 — 2.0

12 — 2.2

12 — 2.0 (For Tai-

wan)

Turbocharger

IHI RHF4 (4JB1-TC)

IHI RHF5

00-26 SERVICE INFORMATION

Engine Cooling

Starting System

Cooling system

Coolant forced circulation

Radiator

(2 tube in row) Tube type Corrugated

Heat radiation capacity

kcal/h

71400

Heat radiation area

m

2

 (ft

2

)

11.78 (126.8)

Front area

m

2

 (ft

2

)

0.216 (2.325)

Dry weight

N (kg/lb)

105 (10.7/23.6)

Radiator cap

Valve opening pres-
sure

kPa (kg/cm

2

/psi)

88.2 — 116. 7 (0.899 — 1.199/12.78 — 17.05)

Coolant capacity

lit (lmp.qt./US qt.)

3.1 (2.73/3.28) (For EC 5.8 (5.1/6.13))

Coolant pump

Pulley type

Centrifugal impeller type

Pulley ratio

1.2

Thermostat type

Wax pellet with jiggle valve.

Valve opening

°C (°F)

82 (180)

Valve full open

°C (°F)

95 (203)

Coolant total capacity

lit (lmp.qt./US qt.)

10 (8.80/10.57) (For EC 7.3 (6.42/7.71))

Manufacturer

DENSO

Engine model

4JB1 / 4JB1-TC

4JG2 (G. EXP)

4JH1-TC

Rating

Voltage

V

12

Output

kW

2.0

2.2

2.2

Time

Sec.

30

Number of tooth of pinion

9

Rotating direction (as viewed from pinion)

Clockwise

Weight (approx.)

kg

4.6

5.4

6.0

No-load characteristics

Voltage / current

V/A

11.5/100 or less

11.5/120

Speed

rpm

3700 or more

4000

Load characteristics

Voltage / current

V/A

7.5/500 or less

7.5/500

Torque

N

⋅m (kg⋅m/lb⋅ft)

13.7 (1.4/10.1)

12.7 (1.3/9.4)

Speed

rpm

1200 or more

1400 or more

1400

Locking characteristics

Voltage / current

V/A

2.4/800 or less

2.0/850 or less

2.0/850

Torque

N

⋅m (kg⋅m/lb⋅ft)

18 (1.8/13 or more)

16 (1.6/12) or more

15.7 (1.6/12)
