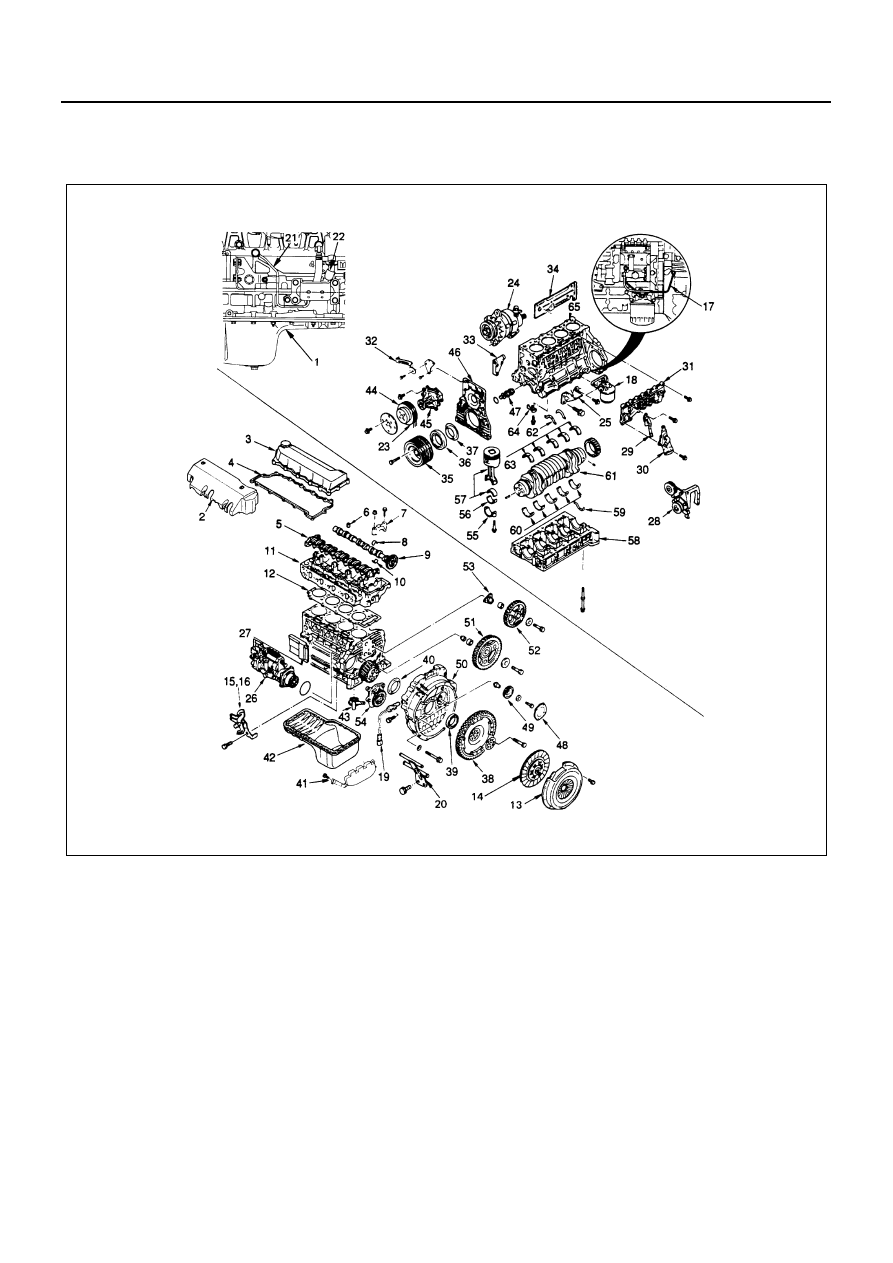

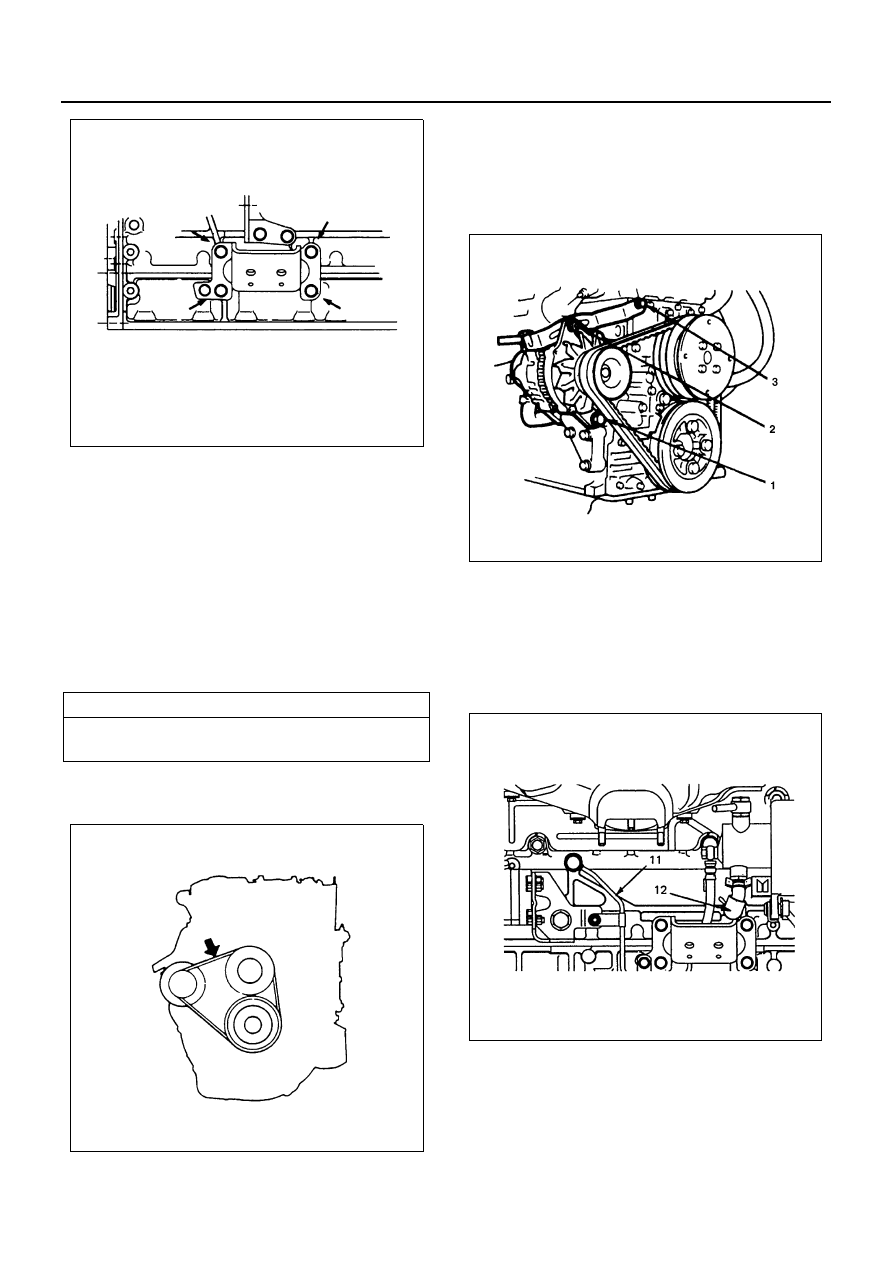

6A3-120 ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T) 34. Generator Notice: • Insert through the lower fixing bolt from the rear side as shown in the illustration, and tighten it 35. Fan Belt Check the drive belt tension. Check the drive belt for cranking and other dam- Fan Belt Adjustment Tighten: • (1): 40 N ⋅m (4.1 kg⋅m/30 lb⋅ft) • (2): 24 N ⋅m (2.4 kg⋅m/17 lb⋅ft) • (3): 46 N ⋅m (4.7 kg⋅m/34 lb⋅ft) 36. Vacuum Pump Rubber Hose (12) Tighten: • Cylinder body side: 41 N ⋅m (4.2 kg⋅m/30 lb⋅ft) • Generator side: 23 N ⋅m (2.3 kg⋅m/17 lb⋅ft) 38. Oil Filter Assembly Tighten: ⋅m (4.9 kg⋅m/35 lb⋅ft) Drive Belt Deflection mm (in) 8 — 12 (0.31 — 0.47) ... New belt 10 — 14 (0.39 — 0.55) ... Reuse belt N6A0631E N6A0037E N6A0038E N6A0286E |
