6A3-40 ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T)

VALVE GUIDE SEAL & VALVE SPRING

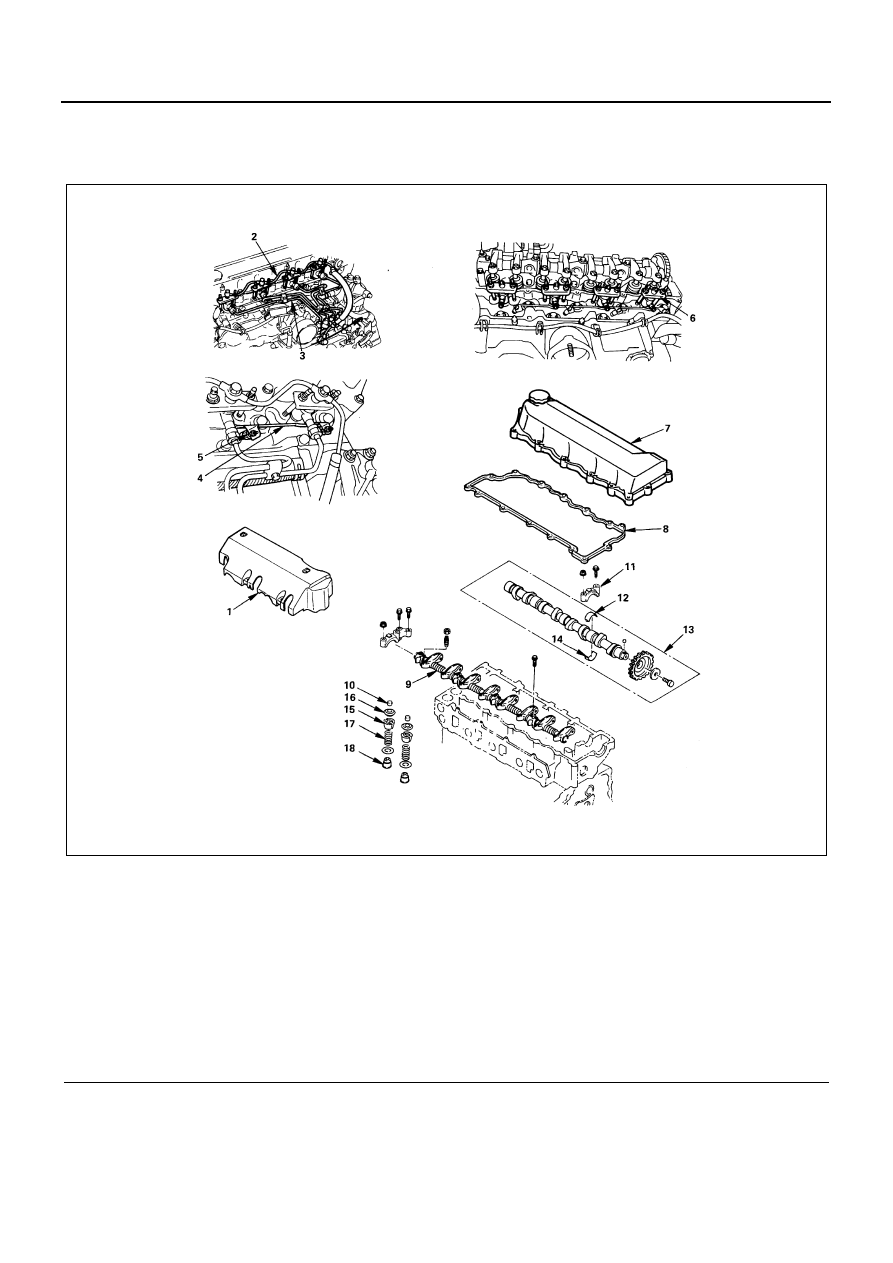

Component

Removal

Preparation

• Disconnect battery ground cable.
• Tilt the cab.

1. Nozzle Cover
2. Leak Off Pipe
3. Injection Pipe

• Loosen the injection pipe sleeve nuts (1).

Legend

1. Nozzle cover

10. Valve cap

2. Leak off pipe

11. Camshaft bearing cap

3. Injection pipe

12. Camshaft bearing upper

4. Glow plug connector

13. Camshaft assembly

5. Glow plug

14. Camshaft bearing lower

6. Injection nozzle holder assembly

15. Cotter collar

7. Cylinder head cover

16. Spring upper seat

8. Cylinder head cover gasket

17. Valve spring

9. Rocker arm shaft assembly

18. Valve guide seal

N6A0452E

ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T) 6A3-41

Do not apply excessive force to the injection
pipes (5).

• Loosen the injection pipes clips (3).

Remove the injection pipe assembly.
Plug the delivery valve holder (2) ports and
nozzle holder (4) ports with caps to prevent the
entry of foreign material.

4. Glow Plug Connector
5. Glow Plug
6. Injection Nozzle Holder Assembly

Mark the nozzle holder assemblies fitting positions
by tagging each nozzle holder assembly with the
cylinder number from which it was removed.

7. Cylinder Head Cover
8. Cylinder Head Cover Gasket

9. Rocker Arm Shaft Assembly

Above works refer to “ROCKER ARM SHAFT AS-
SEMBLY” section in this manual.

10. Valve Cap
11. Camshaft Bearing Cap
12. Camshaft Bearing Upper
13. Camshaft Assembly
14. Camshaft Bearing Lower

• If the camshaft bearings are to be reinstalled,

mark their fitting positions by tagging each
bearing with the cylinder number from which it
was removed.

15. Cotter Collar
16. Spring Upper Seat
17. Valve Spring

• Apply compressed air to cylinder from the glow

plug hole to hold the valve in place.

• Using special tool, compress valve spring and

remove cotter collar.

Valve Spring Compressor: 5-8840-2228-0

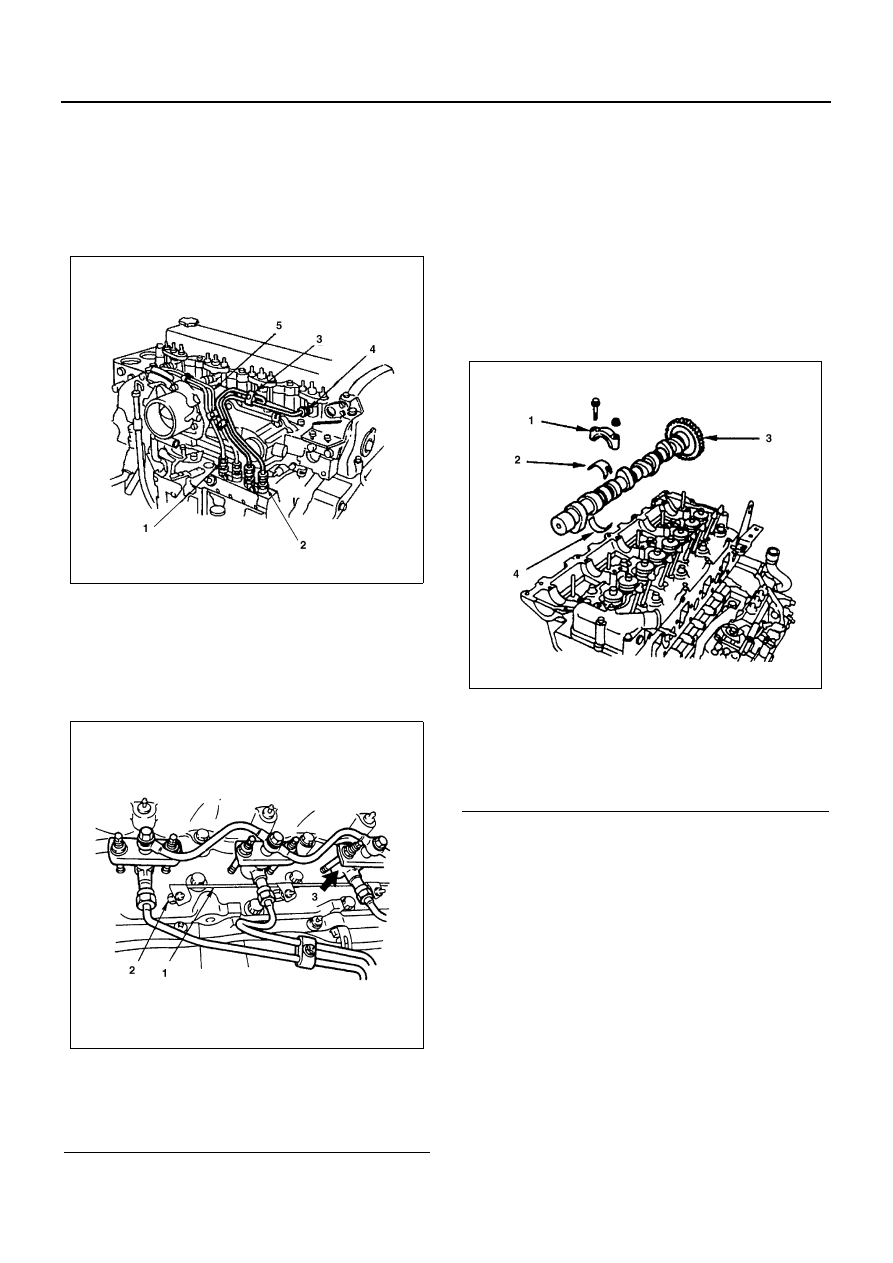

Legend

1. Glow plug connector
2. Glow plug
3. Injection nozzle holder assembly

N6A0453E

N6A0454E

Legend

1. Camshaft bearing cap
2. Camshaft bearing upper
3. Camshaft assembly
4. Camshaft bearing lower

N6A0421E

6A3-42 ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T)

18. Valve Guide Seal

Installation

1. Valve Guide Seal

• Apply a coat of engine oil to the valve guide

seal inner face.

• Use a valve guide seal installer to install the

valve guide seal to the valve guide

Valve Guide Seal Installer: 8-9439-6815-0

2. Valve Spring

Install the valve spring with its fine pitched (or
painted) end side down.

3. Spring Upper Seat
4. Cotter Collar

1) Use the valve spring compressor to push the

valve spring into position.
Valve Spring Compressor: 5-8840-2228-0

2) Install the cotter collar to the valve stem.
3) Set the cotter collar by tapping around the head

of the collar with a rubber hammer.

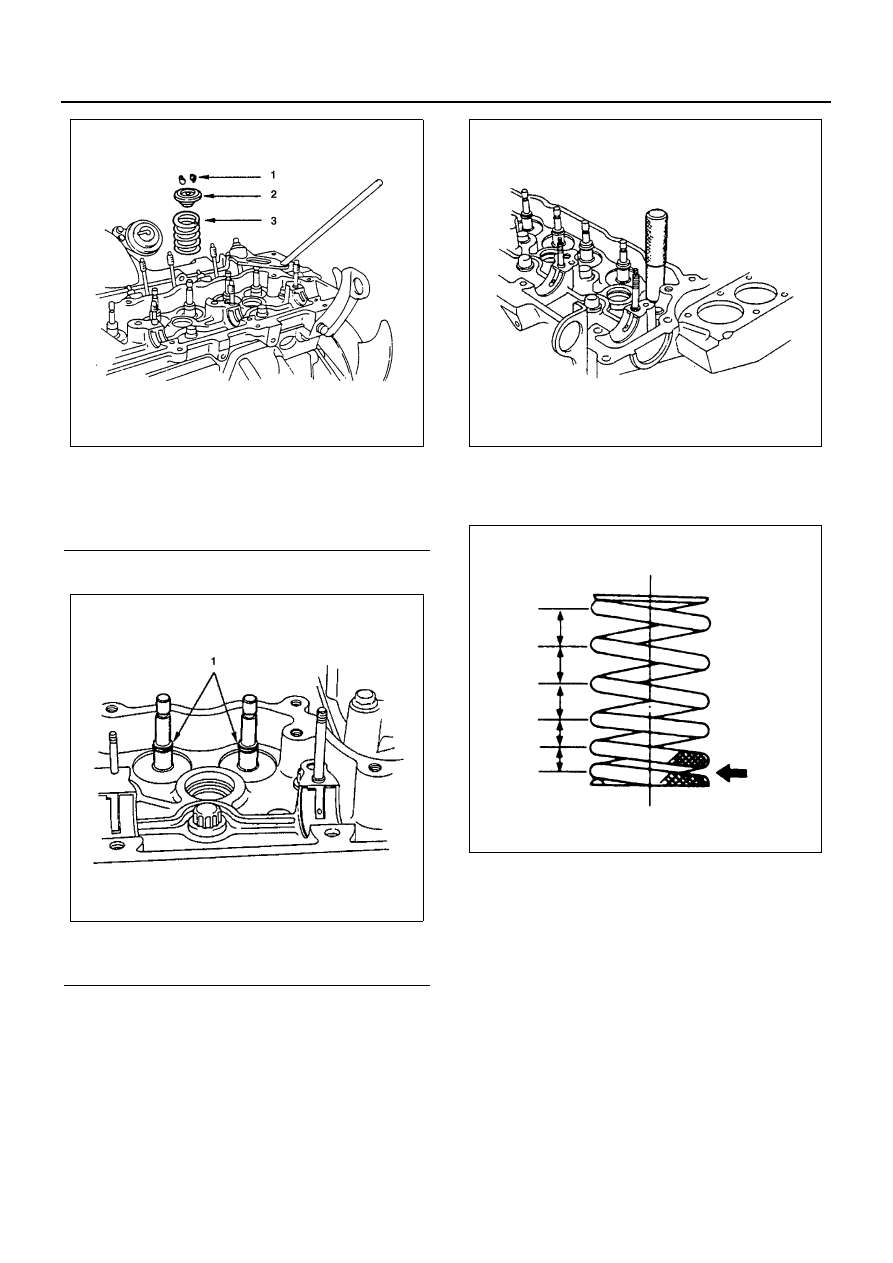

Legend

1. Cotter collar
2. Spring upper seat
3. Valve spring

Legend

1. Oil seal

N6A0456E

N6A0457E

N6A0458E

N6A0140E

ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T) 6A3-43

5. Camshaft Bearing Lower
6. Camshaft Assembly
7. Camshaft Bearing Upper
8. Camshaft Bearing Cap
9. Valve Cap

Above works refer to “CAMSHAFT ASSEMBLY”
section in this manual.

10. Rocker Arm shaft Assembly

Above works refer to “ROCKER ARM SHAFT AS-
SEMBLY” section in this manual.

11. Cylinder Head Cover Gasket
12. Cylinder Head Cover

Above works refer to “CYLINDER HEAD COVER”
section in this manual.

13. Injection Nozzle Holder Assembly

Tighten the nozzle holder flange nuts to the speci-
fied torque in the numerical order shown in the il-
lustration.

Tighten:
Nozzle holder flange nut to 19 N

⋅m (1.9 kg⋅m/14 lb⋅ft)

14. Glow Plug

Tighten:
Glow plug to 23 N

⋅m (2.3 kg⋅m/17 lb⋅ft)

15. Glow Plug Connector
16. Injection Pipe
17. Leak Off Pipe

Above works refer to “INJECTION PUMP ASSEM-
BLY” section in this manual.

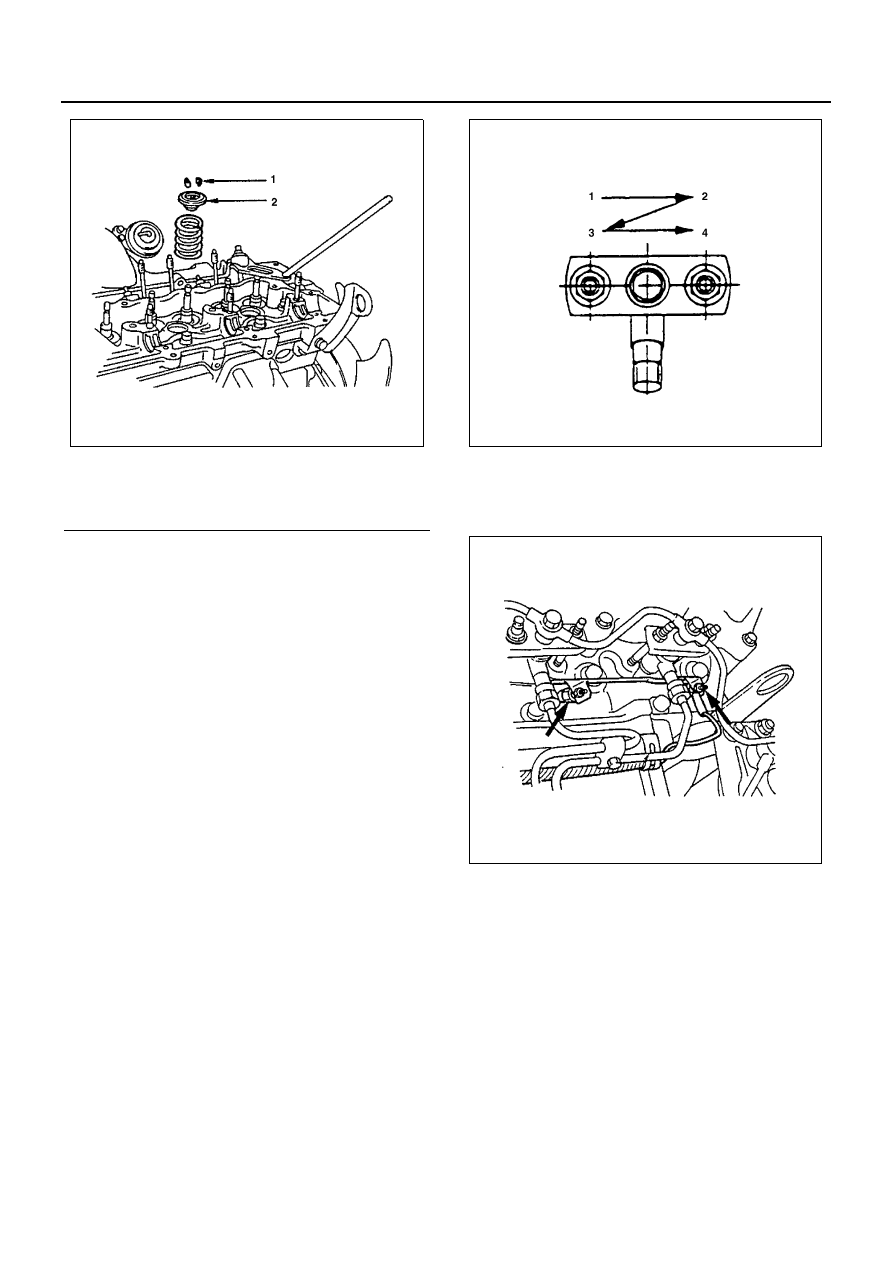

Legend

1. Cotter collar
2. Spring upper seat

N6A0460E

N6A0115E

N6A0462E
