FRONT AXLE 4C-15

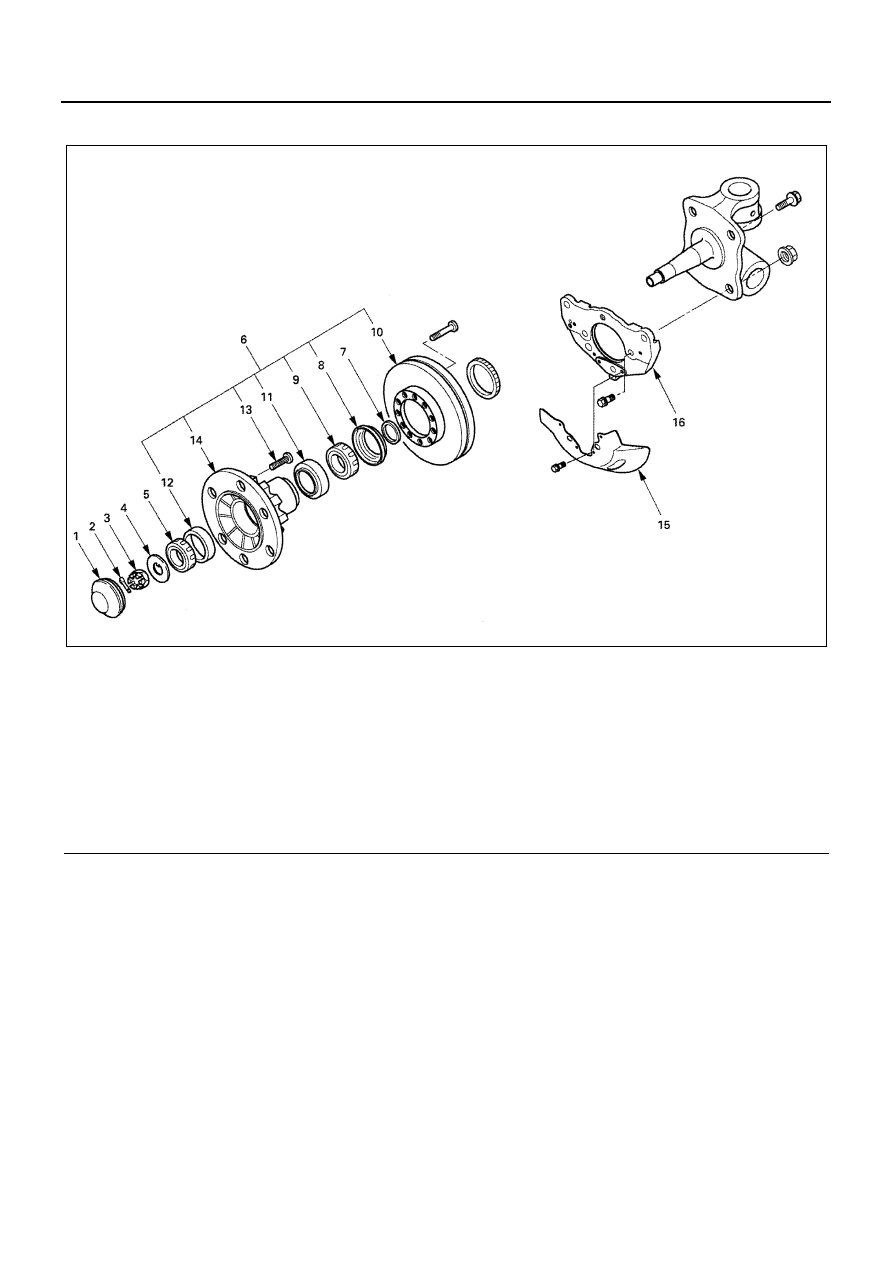

Front Hub and Disc (4

× 2 Model, 293 & 310mm Disc)

Legend

1. Hub cap

9. Inner bearing

2. Cotter pin

10. Disc

3. Nut

11. Inner bearing race

4. Washer

12. Outer bearing race

5. Outer bearing

13. Stud

6. Hub and disc assembly

14. Hub

7. Spacer

15. Dust shield

8. Oil seal

16. Adapter

N4A0265E

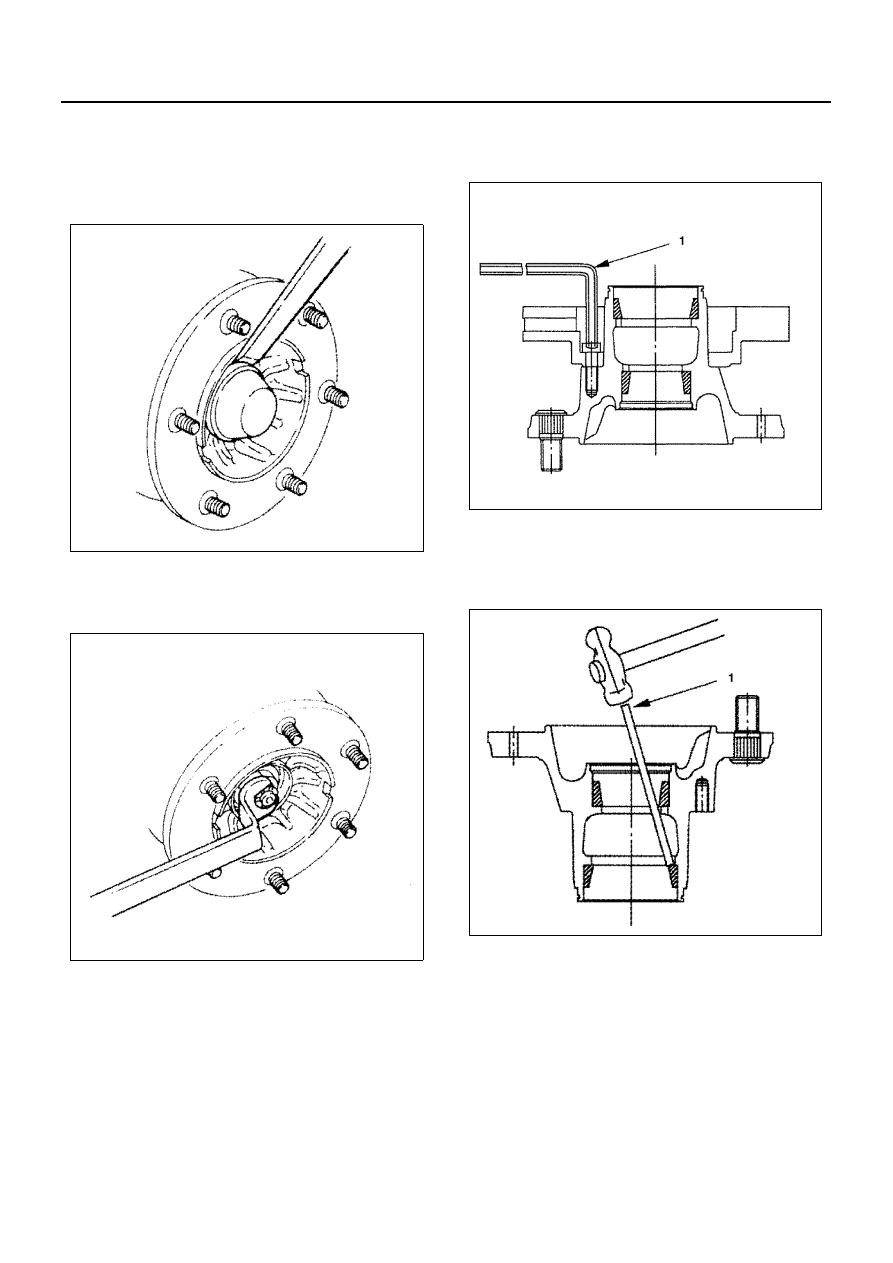

4C-16 FRONT AXLE

Removal

Preparation:
Jack up and support the vehicle on stands.

1. Hub cap

Use a lever to pry the hub cap from the hub.

2. Cotter Pin
3. Nut

Use a wrench to remove the nut.

4. Washer
5. Outer Bearing
6. Hub and Disc Assembly

1) Turn the caliper assembly up and around the

guide pin.

2) Remove the hub and disc assembly from the

knuckle.

7. Spacer
8. Oil Seal
9. Inner Bearing

10. Disc

1) Use an inner hex wrench (1) to loosen the disc

fixing bolts.

2) Remove the disc from the hub.

11. Inner Bearing Race
12. Outer Bearing Race

Use a hammer and a brass bar (1) to remove the
inner race and the outer race from the hub.

13. Stud

Place hub on a suitable work surface and remove
the studs (1) by using a hammer.

N4A0248E

N4A0249E

N4A0266E

N4A0267E

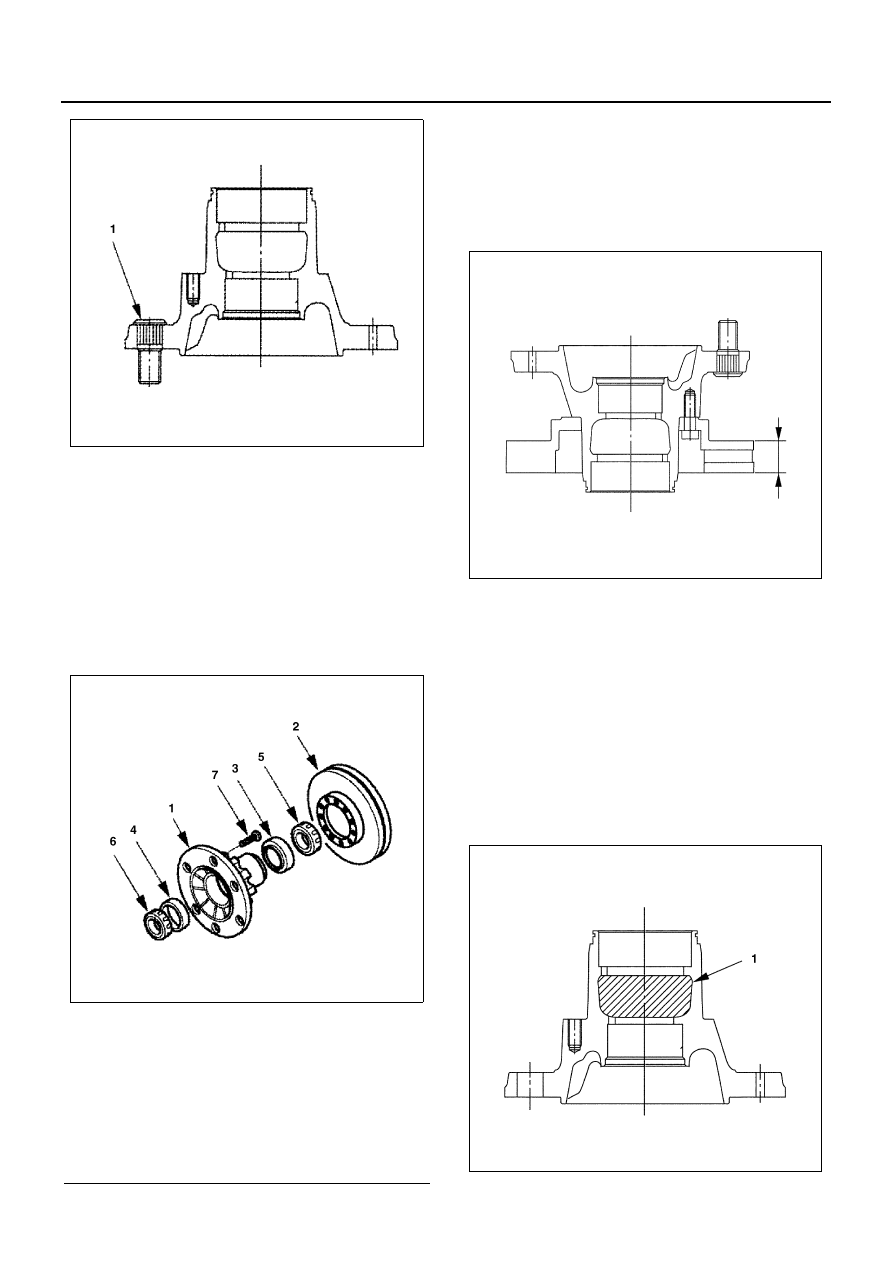

FRONT AXLE 4C-17

14. Hub
15. Dust Shield
16. Adapter

Inspection and Repair

Make the necessary adjustments, repairs, and part re-
placements if excessive wear or damage is discovered
during inspection.
Visual Inspection
Inspect the following parts for cracking, deformation,
and corrosion.

Disc
Use a vernier caliper to measure the disc thickness.
If the measured value is less than the specified limit, the
disc must be replaced.
Disc thickness,
Standard: 42.0 mm (1.654 in)
Limit: 39.0 mm (1.535 in)

Installation

1. Adapter

Tighten:
Adapter fixing bolt to 162 N

⋅m (16.5 kg⋅m / 119 lb⋅ft)

2. Dust Shield

Tighten:
Dust shield fixing to 13 N

⋅m (1.3 kg⋅m / 113 lb⋅ft)

3. Hub

Apply the specified amount of the approved grease
to the hub cavity (1).

Grease amount: 160 g (5.6 oz)

4. Inner Bearing Race

Legend

1. Hub
2. Disc
3. Inner bearing race
4. Outer bearing race
5. Inner bearing
6. Outer bearing
7. Wheel pins

N4A0268E

N4A0269E

N4A0270E

N4A0271E

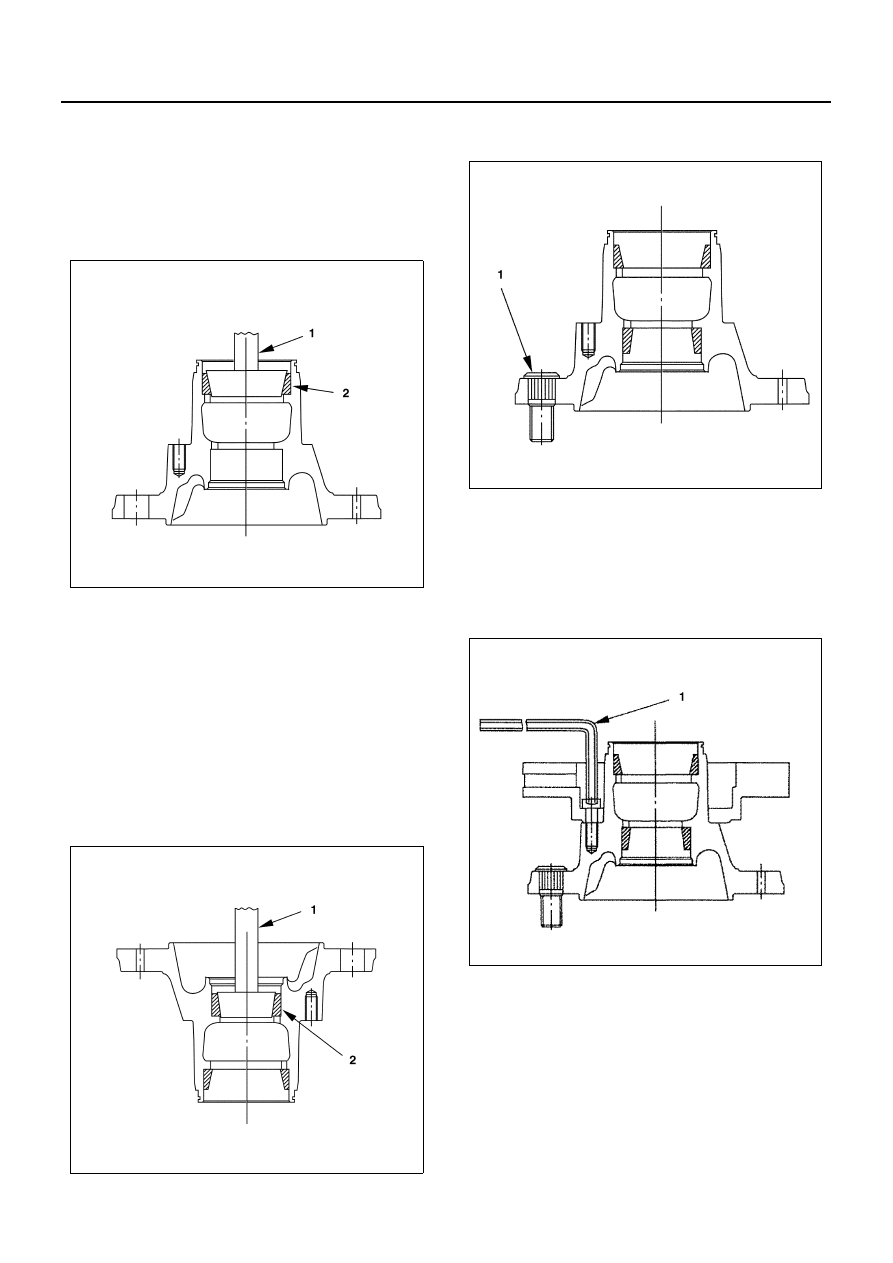

4C-18 FRONT AXLE

5. Inner Bearing
6. Oil Seal

1) Use a hammer and the installer (1) to install the

inner bearing race (2) to the hub.
Be sure that the race is completely seated in
the hub.
Installer: 5-8840-2235-0

2) Apply grease to the inner bearing.
3) Install the inner bearing to the hub.
4) Use a plastic hammer to carefully tap the oil

seal into place.
The oil seal surfaces must be flat.
Use a new oil seal.

7. Outer Bearing Race

Use a hammer and the installer (1) to install the
outer bearing race (2) to the hub.
Be sure that the race is completely seated in the
hub.
Installer: 5-8840-2026-0

8. Stud

Insert a stud (1) using a hammer.

9. Disc

1) Install the disc to the hub.
2) Use an inner hex wrench (1) to tighten the disc

bolts to the specified torque.

Tighten:
Disc bolt to 103 N

⋅m (10.5 kg⋅m / 76 lb⋅ft)

10. Spacer
11. Hub and Disc Assembly
12. Outer Bearing

1) Turn the caliper assembly up and around the

guide pin.

2) Install the spacer and the hub and disc assem-

bly to the knuckle.

3) Apply grease to the outer bearing.
4) Install the bearing to the hub.

N4A0272E

N4A0273E

N4A0274E
